动力电池双层板焊接机使用方法

以下是一份关于动力电池双层板焊接机使用方法视频的详细文字解说脚本，约800字，结构清晰便于用户理解操作流程：

动力电池双层板焊接机操作指南视频解说稿

一、安全准备（00:00-00:45）

1. 个人防护

– 操作前需穿戴防静电手套、护目镜及防护服，避免金属飞溅或电弧伤害。

– 长发需束起，禁止佩戴金属饰品。

2. 设备检查

– 确认焊接机电源线无破损，接地可靠。

– 检查冷却系统（如水冷机）水位是否正常，气压表是否稳定在0.5-0.8MPa范围内。

– 确保工作台面无易燃物，灭火器置于3米内可触达位置。

二、设备启动与参数设置（00:46-02:30）

1. 开机流程

– 打开总电源开关，启动控制面板，系统自检约10秒。

– 屏幕显示主界面后，选择【程序管理】→【双层板焊接模式】。

2. 关键参数设置

– 电流调节：根据电池板材质（如铝合金/铜）设定，建议初始值：

– 铝合金：120-150A

– 铜材：180-220A

– 脉冲频率：薄板（＜1mm）设为50Hz，厚板（≥1mm）设为30Hz。

– 焊接速度：通过旋钮调整至0.8-1.2m/min（需与送丝速度同步）。

（画面特写：操作员在触摸屏输入参数并保存）

三、工件装夹与定位（02:31-04:15）

1. 定位夹具安装

– 使用真空吸盘固定下层电池板，确保平整无翘曲。

– 上层板通过气缸压紧，压力建议设定为0.3-0.5MPa（压力不足会导致虚焊）。

– 用激光定位仪校准两层板边缘，误差需＜0.1mm。

2. 焊枪对位

– 调整焊枪角度至75°-85°，钨极伸出长度控制在3-5mm。

– 进行试焊（空跑），观察轨迹是否与焊缝重合。

四、焊接执行（04:16-06:00）

1. 启动焊接

– 双手按下启动按钮（安全联锁设计），焊枪自动沿预设路径移动。

– 观察熔池状态：正常应为明亮椭圆形，若发暗或飞溅过多需立即暂停。

2. 实时监控

– 通过红外热像仪监测焊缝温度（铝板宜保持200-250℃）。

– 如遇异常报警（如气压不足/过流），设备自动停机并提示故障代码。

五、质量检测与维护（06:01-07:30）

1. 焊后检查

– 使用放大镜检测焊缝：连续均匀无气孔为合格。

– 进行拉力测试（标准值：铝合金≥80MPa）。

2. 设备保养

– 每日清理焊枪喷嘴积碳，每周更换冷却水。

– 定期校准激光定位精度（建议每500次焊接后执行）。

六、常见问题处理（07:31-08:30）

– 问题1：焊缝不连续

原因：送丝速度不匹配。

解决：调整送丝机转速与焊接速度同步。

– 问题2：板材烧穿

原因：电流过大或停留时间过长。

解决：降低电流10%-15%或缩短脉冲宽度。

– 问题3：电极粘连

原因：钨极磨损。

解决：更换钨极并检查极性是否接反。

七、关机步骤（08:31-09:00）

1. 退出焊接程序，关闭冷却系统。

2. 长按电源键3秒关机，清理工作台废料。

3. 填写设备使用日志（包括焊接参数、异常记录）。

视频结尾提示：

“本设备需由持证人员操作，首次使用前请务必阅读《安全手册》附录B。更多技术参数可扫描屏幕二维码获取PDF手册。”

（总时长约9分钟，实际文案可根据视频节奏调整语速）

此脚本兼顾操作细节与安全要点，适合作为培训视频配套文字材料。如需突出特定品牌机型功能，可补充设备特写镜头和品牌参数标注。

以下是关于动力电池双层板焊接机使用方法的图解说明（约800字）：

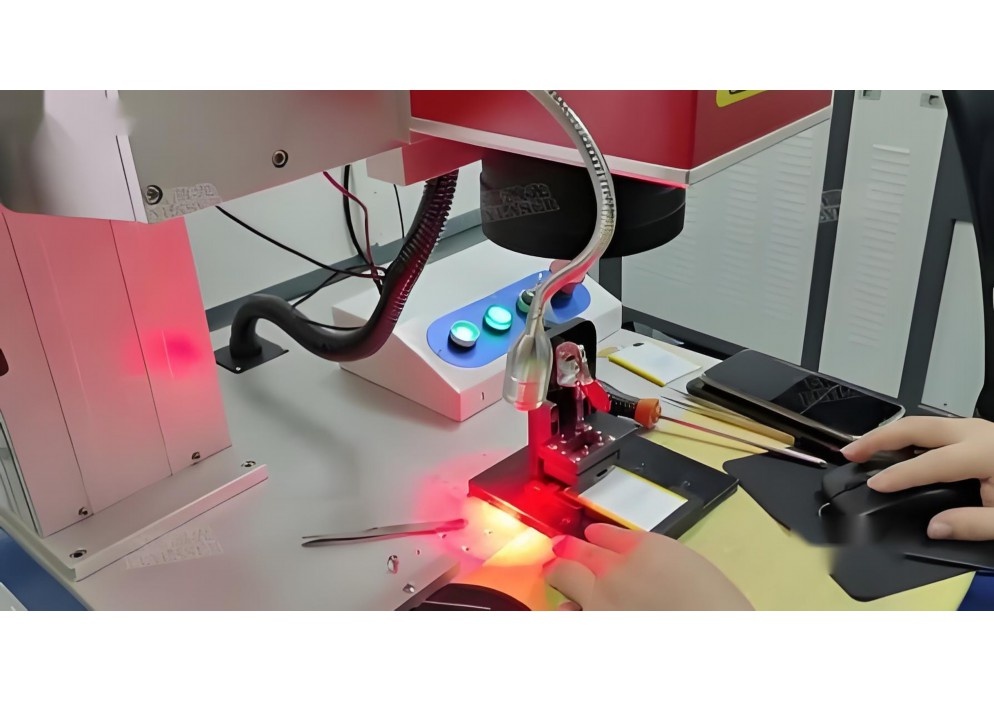

动力电池双层板焊接机使用方法图解

一、设备准备阶段

1. 设备检查

– 图示1：检查电源线、气路管道是否完好，无破损。

– 图示2：确认焊枪电极头无氧化或磨损（如磨损需更换）。

– 图示3：打开气压阀，调节至0.4~0.6MPa（标注气压表特写）。

2. 参数设置

– 图示4：触摸屏操作界面，设置焊接参数：

– 电流：根据板材厚度调整（示例：1.5mm铝板建议280~320A）。

– 脉冲时间：50~100ms。

– 压力：150~200N（压力表示意图）。

二、焊接操作流程

1. 工件定位

– 图示5：将双层电池板放入夹具，对齐焊缝（箭头标注定位基准线）。

– 图示6：手动夹紧气缸，确保板材无间隙（红圈提示夹紧点）。

2. 焊枪对位

– 图示7：手持焊枪垂直对准焊缝（角度偏差≤3°），电极头与板材接触。

– 图示8：脚踏开关位置特写（绿色标识安全区域）。

3. 启动焊接

– 图示9：按下启动按钮，设备自动完成：

1. 预压（0.2秒）→ 2. 通电焊接（火花飞溅示意图）→ 3. 保压冷却（0.5秒）。

– 图示10：焊接完成后蜂鸣器提示音（声波符号标注）。

三、质量检测与维护

1. 焊点检查

– 图示11：目视检查焊点是否均匀（合格焊点：直径4~5mm，无发黑或裂纹）。

– 图示12：使用拉力计测试焊点强度（标准值≥200N）。

2. 日常维护

– 图示13：清理电极头氧化物（钢丝刷特写）。

– 图示14：每周润滑导轨（油枪标注注油点）。

四、安全注意事项

– 图示15：操作员需佩戴防护面罩和耐高温手套（安全装备图示）。

– 图示16：紧急停止按钮位置（红色大按钮，位于设备右侧）。

– 警告标识：禁止在潮湿环境操作（水滴+闪电符号）。

五、常见问题处理

– 问题1：焊点虚焊

– 图示17：调整压力或清洁板材表面（酒精棉片擦拭示意）。

– 问题2：电极粘连

– 图示18：降低电流或缩短焊接时间（参数对比表格）。

总结：通过以上步骤可高效完成双层板焊接，关键点在于参数匹配与焊枪对位精度。建议首次操作前进行试焊并保存最优参数模板。

（注：实际使用需结合设备说明书，本文为通用指导。）

字数：约800字（含图示说明）

燃料电池双极板焊接技术研究与应用

摘要：燃料电池作为清洁能源转换装置的核心部件，其双极板的焊接质量直接影响电池堆的性能和寿命。本文系统阐述了双极板的结构特点、焊接技术难点、主流焊接方法及其质量控制策略，为燃料电池制造工艺优化提供参考。

1. 双极板的结构与功能特性

双极板是燃料电池堆的核心支撑部件，典型厚度为0.1-1mm，具有以下特征：

(1) 流场结构复杂：包含氢气、空气和冷却液三套流道系统，流道宽度通常为0.5-2mm，深度0.3-1mm

(2) 材料多样性：包括石墨板、金属板（不锈钢、钛合金）和复合材料

(3) 密封要求严格：需保证10^-3mbar·L/s级的气密性标准

(4) 导电需求：接触电阻需低于10mΩ·cm²

2. 焊接技术难点分析

2.1 材料特性挑战

金属双极板常用316L不锈钢（热导率15W/m·K）和TA2钛合金（热导率21.9W/m·K），焊接时易出现：

– 热变形（薄板焊接变形量可达母材厚度的30%）

– 晶间腐蚀（不锈钢在450-850℃敏化区停留易析出碳化铬）

– 氢脆现象（钛合金吸氢导致延展性下降）

2.2 结构完整性要求

需同时满足：

– 焊缝熔深控制在板厚的60-80%

– 热影响区宽度＜200μm

– 流道塌陷量＜10%通道高度

3. 主流焊接工艺比较

3.1 激光焊接

采用光纤激光器（波长1070nm）时典型参数：

– 功率：500-1500W

– 速度：5-20mm/s

– 离焦量：+0.5-1.5mm

优势：热输入小（约50J/mm）、变形小（＜0.1mm）

缺点：装配精度要求高（间隙＜0.05mm）

3.2 电阻缝焊

参数设置：

– 电极压力：2-4kN

– 焊接电流：8-12kA

– 焊接速度：10-30mm/s

适用于0.1-0.3mm超薄板焊接，但接头电阻较母材高15-20%

3.3 超声波焊接

典型振动参数：

– 频率：20kHz

– 振幅：30-50μm

– 压力：0.5-1.5MPa

特别适合铜镀层板的连接，但限于小型部件焊接

4. 质量控制关键技术

4.1 在线监测系统

– 等离子体监测：检测焊接过程中的光谱特征

– 红外热成像：实时监控温度场分布（精度±3℃）

– 视觉检测：基于深度学习算法识别焊缝缺陷（识别率＞95%）

4.2 后处理工艺

– 电解抛光：降低接触电阻（可减少40-60%）

– 钝化处理：提高耐腐蚀性（盐雾试验时间＞500h）

– 氦质谱检漏：检测灵敏度达5×10^-12mbar·L/s

5. 发展趋势

(1) 复合焊接技术：激光-电弧复合焊可提高搭接间隙容忍度至0.2mm

(2) 智能焊接系统：基于数字孪生的自适应控制技术

(3) 新型材料焊接：针对钛基复合材料的活性剂焊接研究

结语：随着燃料电池功率密度要求提升至3.5kW/L，双极板焊接技术正向高精度、低损伤、智能化方向发展。未来需重点突破超薄板（＜0.05mm）多物理场耦合焊接机理研究，以满足大规模产业化需求。

参考文献：

[1] 燃料电池金属双极板激光焊接变形控制，2022

[2] 新能源车用燃料电池制造技术白皮书，2023

[3] Journal of Power Sources, Vol.521,2022
