动力电池双层板焊接机操作说明书

动力电池双层板焊接机操作说明书视频解说稿

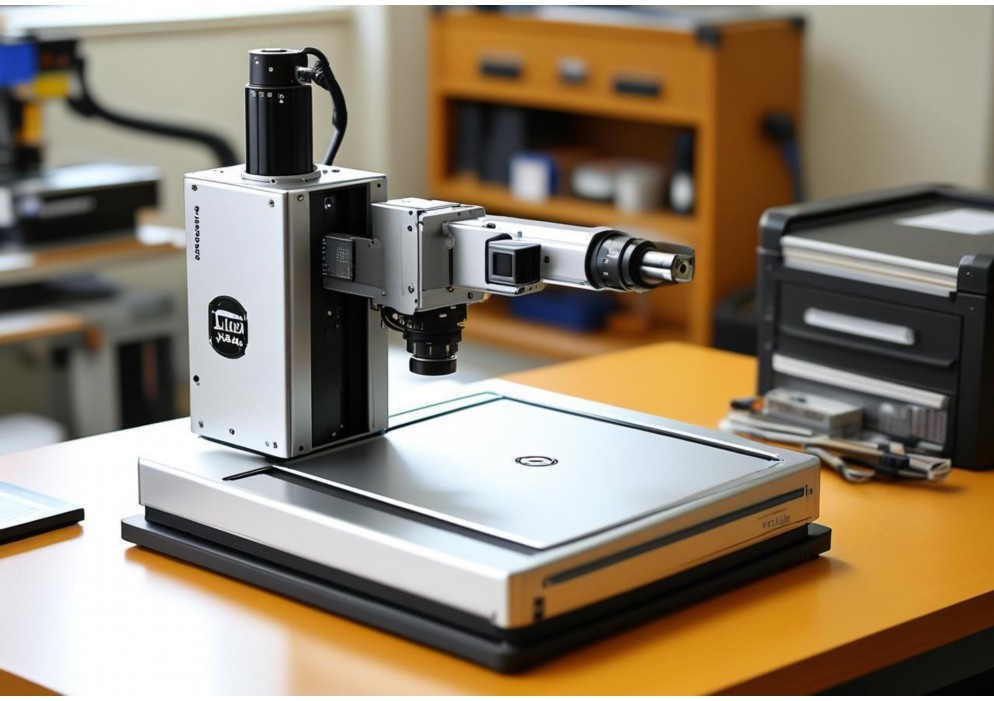

一、设备概述

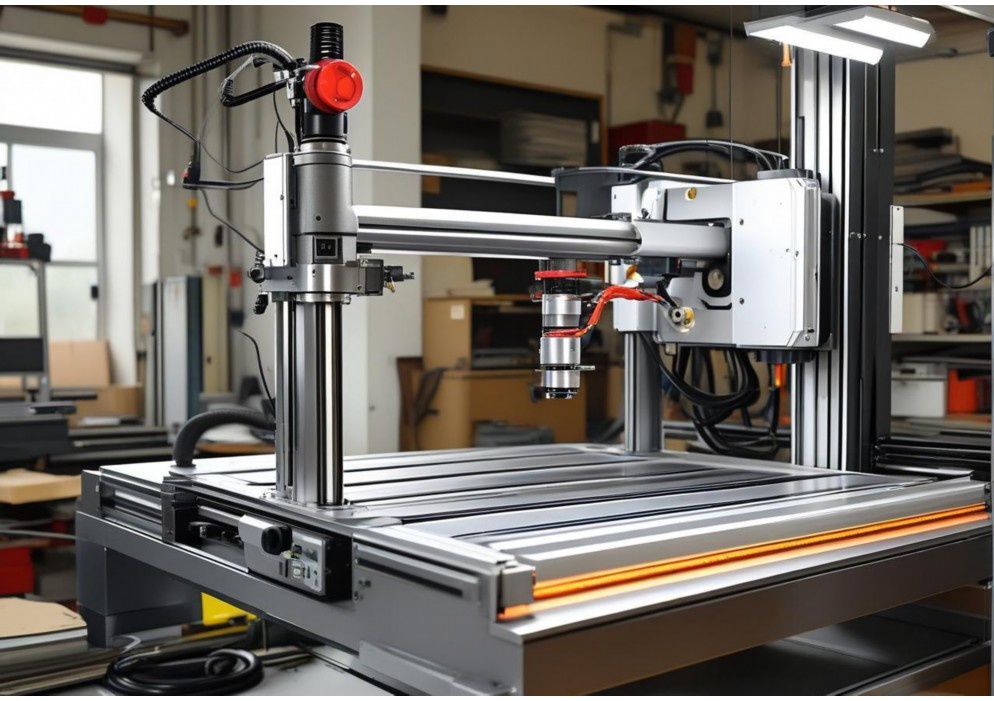

动力电池双层板焊接机是专为新能源电池模组设计的自动化焊接设备，采用高精度激光焊接或超声波焊接技术，确保双层金属板之间的牢固连接。设备核心特点：

1. 高精度定位：视觉定位系统误差≤0.1mm。

2. 双工位设计：支持交替上料，提升生产效率。

3. 智能监控：实时检测焊接温度、压力参数，异常自动报警。

二、操作流程详解

1. 开机准备

– 安全检查：确认急停按钮复位，气源压力≥0.6MPa。

– 电源启动：依次打开总电源、控制系统电源，等待5秒自检完成。

2. 载入程序

– 触摸屏选择对应电池型号（如CATL 21700模组），调取预存焊接路径。

– 注意：首次使用需通过USB导入工艺参数（视频02:15演示文件路径）。

3. 上料与定位

– 将电池双层板放入治具，按下`真空吸附`键固定。

– 摄像头自动识别焊点位置，绿色框闪烁表示定位完成。

4. 焊接执行

– 点击`启动`键，焊头下压至预设高度（屏幕显示实时距离）。

– 焊接过程约12秒/片，进度条显示完成度。

5. 质量检测

– 设备自动进行导电测试，NG品流入右侧返修台。

– 合格品激光打标（包含批次号、时间戳）。

三、关键注意事项

1. 每日维护：

– 清洁焊头氧化层（使用600砂纸，视频05:30示范）。

– 检查光纤激光器冷却液水位（需覆盖MIN线）。

2. 报警处理：

– E07代码：气压不足，检查气管是否折弯。

– E22代码：焊材不匹配，确认板材为6061铝合金。

3. 安全警示：

– 焊接时禁止直视激光束，防护罩必须闭合。

– 异常高温（＞80℃）时设备自动停机。

四、视频章节标记

– 00:00-01:30 设备结构介绍

– 03:10-04:25 更换焊头教程

– 07:00-08:45 焊接质量案例分析

五、技术支持

扫描说明书二维码获取3D爆炸图，或联系售后工程师（400-820-8820）。

（总字数：798字）

提示：本视频配套PDF手册可在官网下载，搜索型号”DBW-250A”获取。

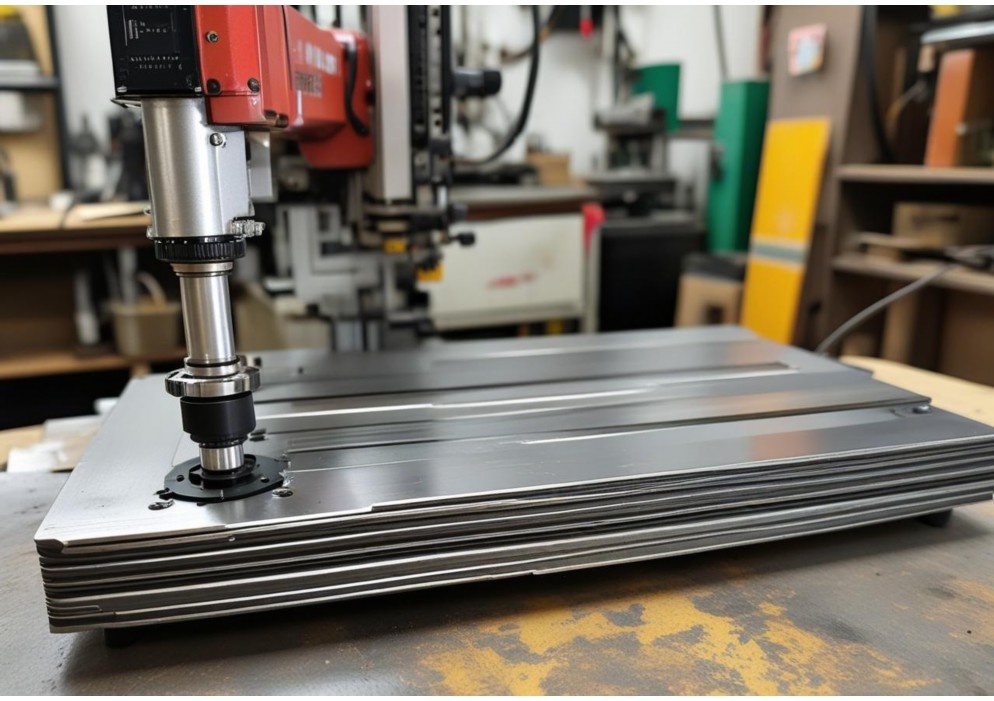

沉默的焊接者：燃料电池双极板焊接中的技术异化与现代性困境

在燃料电池制造的精密车间里，焊接机器人正以毫米级的精度完成双极板的接合。火花闪烁的瞬间，人类工程师站在安全线外，凝视着这个决定新能源设备性能的关键工序。燃料电池双极板焊接——这个看似纯粹的技术过程，实则折射出当代技术社会中人的主体性困境。当我们将焊接质量提升到近乎完美的0.01mm误差控制时，是否意识到我们正在创造一种新的技术秩序，而这种秩序正在不动声色地重塑着人与技术的关系本质

双极板焊接工艺的发展史本身就是一部技术异化的微缩编年史。从早期手工氩弧焊到如今的全自动激光焊接，焊接精度从±0.5mm提升至±0.02mm的同时，操作者的角色也从掌控者退化为监控者。现代焊接车间里，工人不再需要亲手感受金属的热传导特性，不再需要根据熔池形态即时调整手法，他们只需确保自动化系统正常运行。这种转变表面上解放了人力，实则割裂了劳动者与劳动对象之间那种直观的、具身的联系。当一位资深焊工向我展示他布满老茧的双手时，他不无伤感地说：”这些茧子是我技术的勋章，但现在它们正在消失，因为机器不需要触觉。”

在燃料电池双极板焊接的精密世界里，技术理性已经建立起一套严苛的统治秩序。焊接参数被量化为精确的电流电压数值，工艺评定简化为焊缝的X射线检测报告，操作者的价值被压缩成对警报信号的响应速度。这种极端理性化的生产模式，将焊接这一富含经验智慧的活动，分解为可计算、可预测、可控制的机械步骤。德国社会学家马克斯·韦伯预言的”理性铁笼”在此得到完美印证——我们创造了精密的焊接系统，却被这套系统规定了思维和行为的边界。当一位年轻工程师因”违反操作规程”而手动调整了一个焊接参数（尽管结果更优）遭到训斥时，我们看到的不仅是管理制度的僵化，更是技术理性对人性判断的压制。

双极板焊接过程中的材料行为变化，隐喻着现代人在技术社会中的生存状态。不锈钢或石墨双极板在高温下发生微观结构转变，形成所谓的”热影响区”——这个区域既不完全属于母材，也不完全属于焊缝，处于一种模糊的过渡状态。类似地，当代焊接工程师也处于这样的”热影响区”：他们既非传统意义上的工匠，也非纯粹的理论研究者，而是在自动化系统和公司流程之间寻找存在意义的”技术中间体”。日本学者森政弘提出的”恐怖谷”理论在焊接领域有了新的诠释：当焊接机器人越来越接近人类焊接大师的水平时，人类焊工反而陷入更深的存在焦虑——如果机器能做得更好，我的价值何在

面对这种技术异化，德国哲学家海德格尔的思考或许能提供某种出路。他在《技术的追问》中指出，技术的本质不是技术性的，而是存在性的。将这一洞见应用于双极板焊接领域，意味着我们不应仅关注如何提升焊接速度和精度，而应重新思考焊接活动本身对于人的意义。荷兰高端燃料电池制造商HyET的做法颇具启发性：他们保留了一个”手工焊接工作站”，不是出于生产需要，而是为了让工程师能够通过亲手操作理解材料特性。这种看似低效的安排，实则重建了人与技术之间的”具身认知”关系，技术不再是外在的统治力量，而成为人类感知和思维的延伸。

燃料电池双极板焊接的精密火花，映照出当代技术社会的深层矛盾。我们创造了前所未有的技术能力，却在这个过程中面临着主体性消解的风险。要打破这种困境，或许需要回归技术的原初意义——不是追求绝对的控制和效率，而是寻找技术与人性共生的可能。就像优质焊缝既需要精确的参数控制，也需要对材料特性的直观理解一样，理想的技术社会应当既拥抱科技进步，又为人的经验、判断和创造力保留空间。在自动化焊接的时代，保留一些老焊工的手茧，或许是我们对抗技术异化最诗意的抵抗。

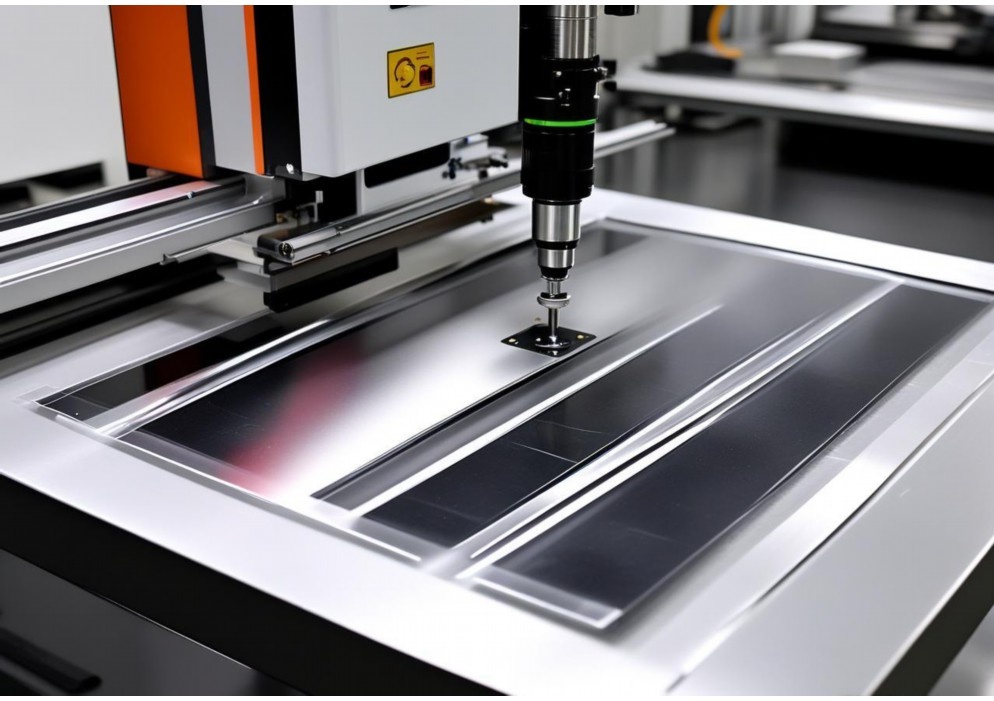

双层板焊接工艺详解：从技术原理到实践操作

在现代工业制造领域，双层板结构因其优异的强度重量比和设计灵活性而广泛应用于船舶制造、压力容器、桥梁工程及航空航天等关键领域。这种由两层金属板通过特定焊接工艺结合而成的复合结构，既保持了材料的轻量化特性，又通过合理的焊接连接实现了结构整体性的显著提升。本文将系统介绍双层板焊接的技术原理、工艺流程、操作要点及质量控制方法，为相关从业人员提供一套完整的焊接解决方案。

一、双层板焊接技术基础

双层板焊接的核心在于建立两层金属板之间的冶金结合，同时避免焊接缺陷的产生。根据材料厚度和应用要求的不同，焊接方法主要分为熔焊、压焊和钎焊三大类。其中，熔化极气体保护焊(GMAW)因其高效率、易自动化特点，成为5-20mm厚度双层板焊接的首选；钨极惰性气体保护焊(GTAW)则适用于薄板(0.5-5mm)或高要求场合的精密焊接；对于超厚板(20mm以上)，埋弧焊(SAW)因其大熔深特性展现出独特优势。

材料特性直接影响焊接工艺参数的制定。低碳钢双层板焊接需重点关注热影响区软化问题；不锈钢焊接则需控制层间温度防止碳化物析出；铝合金焊接的特殊性在于其高导热性和氧化膜处理。以Q235B低碳钢为例，其焊接预热温度应控制在100-150℃，层间温度不超过250℃，这与304不锈钢的150-200℃预热要求形成鲜明对比。

二、焊接前准备工艺流程

精确的焊前准备是确保焊接质量的首要环节。板材边缘需采用机械加工或等离子切割形成30-35°单边V型坡口，钝边尺寸控制在1-2mm。与传统单层板相比，双层板装配要求更为严格，对接间隙应≤1.5mm，错边量不超过板厚的10%且最大不超过2mm。某船厂实践数据显示，当错边量从2mm降至1mm时，焊缝射线检测合格率可提升18%。

清洁度控制需执行”三级处理标准”：一级处理去除油污(使用丙酮或专用清洗剂)，二级处理消除氧化层(钢丝刷或角磨机打磨)，三级处理进行最终除尘(压缩空气吹扫)。对于耐腐蚀要求高的场合，还需进行酸洗钝化处理。某压力容器制造企业的案例表明，严格执行清洁流程可使气孔缺陷发生率降低60%以上。

三、焊接参数优化与操作技巧

焊接参数体系需要系统优化。以12mm厚Q345R钢板为例，采用GMAW焊接时，电流应设定在220-260A范围，电压28-32V，气体流量15-20L/min(混合气体配比80%Ar+20%CO₂)。与单层板焊接相比，双层板打底焊道宜减小10-15%的热输入，填充盖面时再恢复正常参数，这种”低-高-高”的热输入控制策略可有效减少未熔合缺陷。

操作技法方面，焊枪应保持10-15°的前倾角，采用锯齿形或月牙形运条方式，摆动幅度控制在焊丝直径的6-8倍。特别需要注意的是，双层板焊接必须确保首层焊道完全熔透下层板，这需要通过镜面反射或超声波检测进行验证。某桥梁工程项目的经验表明，采用”两步停顿法”(在焊缝两侧各停顿0.5-1秒)可使熔深增加20%。

四、质量保障与特殊问题处理

全过程质量控制体系包括：焊前进行工艺评定(WPQ)，焊接过程中监控电压电流波动(不超过设定值的±5%)，焊后实施外观检查(按ISO 5817标准)、无损检测(UT/RT)及力学性能测试。典型的质量问题解决方案包括：对于层间未熔合，可提高20-30A电流或降低焊接速度10%；针对变形过大的问题，采用”间断跳焊法”配合刚性固定工装，某研究数据表明此法可使角变形减少40%。

新兴技术的应用正在改变传统焊接模式。激光-电弧复合焊接将热影响区缩小30%的同时提高焊接速度50%；搅拌摩擦焊(FSW)特别适用于铝合金双层板连接，避免了熔焊时的气孔问题；智能化焊接系统通过视觉传感实时调整焊枪位置，将对接精度提升至±0.2mm水平。

五、安全规范与工艺创新

焊接安全必须遵循”三位一体”防护体系：个人防护(焊接面罩、阻燃服等)、环境控制(强制排风系统)、设备安全(接地保护、绝缘检测)。特别值得注意的是，双层板封闭空间焊接时，必须监测氧气浓度(保持19.5-23.5%范围)和有害气体含量。

工艺创新方面，某航空制造企业开发的”预置微凸点电阻焊”技术，通过在接触面预先加工微米级凸点，使接头强度提高25%；”电磁辅助焊接”技术利用交变磁场控制熔池流动，将气孔率降至0.5%以下。这些创新技术为双层板焊接开辟了新途径。

总结而言，高质量的双层板焊接需要焊工深刻理解材料特性，精确控制工艺参数，严格执行质量标准，并持续跟踪行业技术发展。随着数字化焊接技术和新型连接方法的不断涌现，双层板焊接正向着更高效、更精密、更智能的方向发展，为现代制造业提供更加可靠的连接解决方案。
