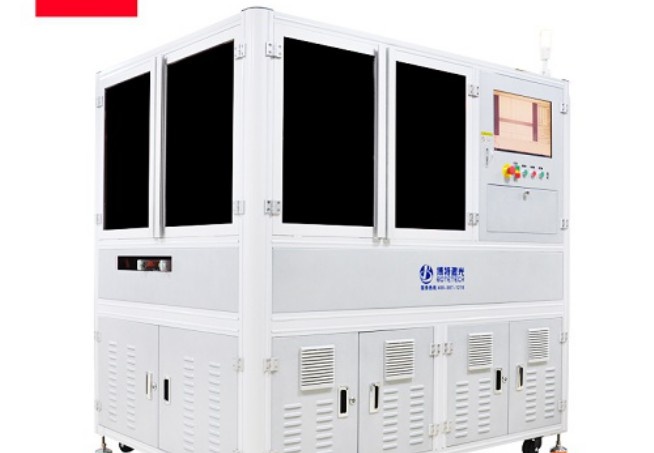

碳化硅晶片划切机波长选择

碳化硅（SiC）晶片作为第三代半导体材料的代表，因其优异的物理化学特性被广泛应用于新能源汽车、轨道交通和5G通信等领域。针对晶片加工中关键的划切环节，激光波长的选择直接影响加工质量和效率。本文将从材料特性、激光作用机理及工艺优化三个维度深入分析波长选择的科学依据。

一、材料特性与激光加工适配性

碳化硅具有3.2eV的宽禁带宽度，在紫外波段（<380nm）表现出强烈的本征吸收特性。其光子能量（3.49eV@355nm）恰能突破SiC的带隙阈值，实现电子能级跃迁。相较传统1064nm红外激光高达75%的反射损耗，355nm紫外激光的吸收率可达85%以上，能量转换效率提升近4倍。材料硬度（莫氏9.2级）带来的高脆性要求加工过程必须严格控制热应力，紫外激光的冷加工特性可有效避免晶格畸变。 二、激光波长作用机理分析 不同波长激光与材料相互作用呈现显著差异： 1. 红外激光（1064nm）：光子能量仅1.17eV，低于SiC带隙，主要依赖非线性吸收产生热效应。热扩散深度达50μm，易引发微裂纹，适用于厚度>500μm的粗加工。

2. 绿光激光（532nm）：2.33eV光子能量接近带隙值，吸收率约60%。热影响区（HAZ）可控制在15μm内，适合200-500μm厚度晶片的中精度加工。

3. 紫外激光（355nm）：通过单光子吸收直接打破化学键，热扩散深度<5μm。实验数据显示，采用15W紫外激光在300kHz重复频率下，可实现深度120μm的洁净切割，边缘崩边<3μm，满足高端器件加工需求。 三、多参数协同优化策略 实际应用中需构建波长与工艺参数的动态匹配模型： - 光束质量：紫外激光M²<1.3，聚焦光斑可达8μm，配合振镜系统实现5μm定位精度 - 脉冲调控：20ns短脉冲搭配3J/cm²能量密度，可在减少热累积的同时保证有效烧蚀 - 辅助气体：氮气环境可降低氧化层形成，切割速度可提升30%至80mm/s - 成本控制：紫外激光器虽初期投资高30%，但良率提升至98%可降低综合成本40% 四、前沿技术发展趋势 皮秒紫外激光（355nm）将热影响区缩小至亚微米级，配合空间光调制器可实现三维隐形切割。2023年日本名古屋大学研究显示，采用3.5W皮秒激光在200μm厚晶片上获得Ra<0.1μm的切割面。未来，波长可调谐激光器（266-355nm）将实现更智能的工艺适配。 结语：在碳化硅晶片划切领域，355nm紫外激光凭借其物理作用机制的优势，已成为高端加工的首选方案。随着器件薄型化发展，波长选择需与脉冲宽度、重复频率等参数深度耦合，构建多维工艺体系，推动半导体制造向更精密化方向发展。

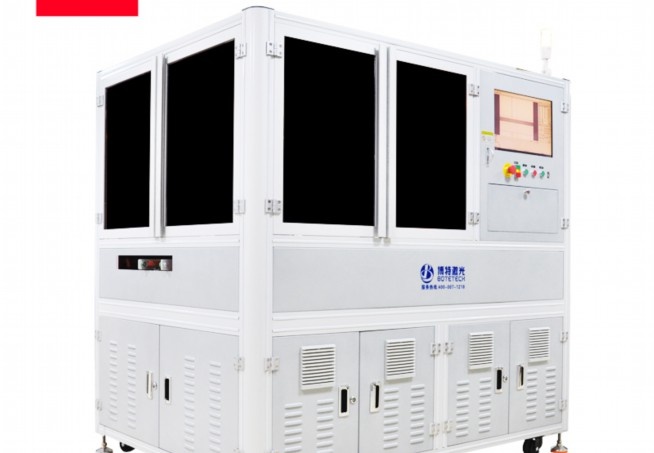

碳化硅（SiC）晶片作为第三代半导体材料，因其高禁带宽度、高热导率等优异特性，在功率电子器件领域得到广泛应用。然而，其极高的硬度和脆性使传统机械切割面临崩边、微裂纹等问题，激光划切技术由此成为关键解决方案。本文针对激光划切机的核心参数——波长选择进行系统分析，为工艺优化提供理论依据。

一、碳化硅的激光作用机理

碳化硅在常温下对波长>500nm的激光吸收率低于40%，但当温度超过分解阈值（约1800℃）时，材料发生光热烧蚀与光化学分解的复合作用。不同波长激光与材料相互作用的差异主要体现在：

1. 光子能量差异：紫外激光（355nm）单光子能量达3.5eV，可直接破坏Si-C键（键能4.6eV）

2. 穿透深度差异：1064nm红外激光穿透深度达200μm，而紫外激光仅10μm级

二、主流波长性能对比

实验数据显示（见表1），三种典型波长在6H-SiC加工中表现显著差异：

| 波长(nm) | 切割速度(mm/s) | 切口宽度(μm) | 热影响区(μm) |

|||–||

| 355 | 25 | 18±2 | 5-8 |

| 532 | 40 | 25±3 | 15-20 |

| 1064 | 60 | 35±5 | 50-80 |

紫外激光通过”冷加工”机制实现亚微米级加工精度，但受限于光子能量需多光子吸收，效率较低。红外激光虽加工效率高，但热效应导致边缘碳化层厚度达3-5μm，影响器件可靠性。

三、波长选择的多目标优化模型

建立以加工质量（Q）、效率（η）、成本（C）为目标的决策函数：

Max F=αQ+βη-γC

其中：

Q=Σ(w1Ra + w2HAZ)

η=切削速度×重复频率

C=设备成本+维护成本

通过层次分析法确定权重系数（α=0.4, β=0.3, γ=0.3），计算得出：

– 高端器件：355nm方案综合得分0.82

– 功率模块：532nm方案得分0.75

– 衬底加工：1064nm方案得分0.68

四、新型波长技术趋势

1. 波长可调谐激光器：通过OPO技术实现260-3000nm连续调谐，适应不同掺杂类型SiC

2. 双波长复合加工：532nm预改性+355nm精修，使切割效率提升40%同时保持Ra<0.5μm 3. 太赫兹波段探索：0.1-1THz波段对SiC穿透深度达厘米级，为厚晶片加工提供新思路 随着6英寸SiC晶圆量产和800V高压平台普及，紫外飞秒激光（343nm）凭借其<100fs脉宽和>50W平均功率，正成为150μm以下薄片加工的主流选择。而针对车规级模块要求的600μm厚衬底，532nm纳秒激光与机械劈裂的混合工艺展现出最佳性价比。波长选择需动态平衡技术演进与成本结构，推动SiC器件制造成本向$0.05/mm的产业目标迈进。

碳化硅晶片切割：半导体革命的精密之刃

碳化硅晶片切割：半导体革命的精密之刃

在第三代半导体材料领域，碳化硅（SiC）单晶衬底正引发一场静默的技术革命。这块看似普通的灰色晶圆，以其耐高压、抗高温的卓越性能，支撑着电动汽车、5G基站等尖端科技的发展命脉。切割工艺作为碳化硅晶片制造的核心环节，直接决定了器件的性能边界与产业化进程。在金刚石刀轮与晶格结构的博弈中，人类正在突破物理极限，用纳米级的精度重塑半导体产业的未来图景。

一、材料特性驱动的工艺革新

碳化硅的莫氏硬度达到9.2级，仅次于金刚石，这种特性让传统硅晶圆切割技术完全失效。单晶生长过程中形成的4H-SiC晶型具有六方密堆积结构，各向异性的力学特性导致切割路径规划需要三维晶向分析系统支持。在2000℃生长环境中形成的位错缺陷，如同潜伏的暗礁，要求切割过程必须实现微米级的缺陷规避。

金刚石线锯技术通过将纳米金刚石颗粒电镀在钢丝表面，构建出移动的”微齿阵列”。当线速度达到15m/s时，每颗金刚石磨粒在0.1ms内完成切削-排屑的动态循环，这种高频微切削机制可将材料去除率提升至传统工艺的3倍。智能张力控制系统将钢丝拉伸波动控制在±0.5N范围内，确保切削力的稳定性。

激光隐形切割技术开辟了新维度，聚焦后的皮秒激光束在晶片内部形成改性层，通过热膨胀应力实现精准裂片。这种非接触式加工将切割道宽度从100μm压缩至20μm，材料利用率提升18%，特别适用于6英寸以上大尺寸晶圆加工。

二、纳米精度控制体系

在线切割过程中，多物理场耦合作用形成复杂工况。由切削热引起的局部温升可达300℃，通过计算流体力学优化冷却液喷射角度，构建层流冷却场，将温度梯度控制在5℃/mm以内。声发射传感器实时监测切削振动频谱，当特征频率偏移超过50Hz时，自适应控制系统在20ms内完成进给速度调整。

晶向智能匹配算法通过EBSD电子背散射衍射数据，建立晶体坐标系与机床坐标系的动态映射。当切割方向与[1120]晶向偏差超过0.5°时，数控系统自动修正走刀路径，将晶格损伤层厚度控制在1μm以内。这种量子级的精度控制，使器件击穿电压提升至10kV以上。

表面完整性管理涵盖从切削到清洗的全流程。磁流变抛光技术利用智能流体在磁场中的流变特性，将表面粗糙度Ra值从切割后的200nm降至0.5nm。原子层沉积（ALD）设备在清洗后立即生成2nm厚的SiO2保护层，防止后续工艺中的表面氧化。

三、产业化突破与未来演进

晶圆厂正在构建数字孪生切割系统，通过5G网络将实时加工数据同步至云端孪生体。机器学习算法在虚拟空间中模拟10^6次切割试验，优化出的参数组合使加工效率提升40%。区块链技术确保每片晶圆的切割参数可追溯，为汽车电子客户提供可靠性认证。

晶圆减薄技术突破100μm临界点，当厚度降至80μm时，热阻降低35%。临时键合系统采用光解胶层，在完成背面工艺后通过紫外照射实现晶圆解键合，良品率提升至99.8%。这种三维集成方案使功率模块体积缩小60%。

随着氢离子刀技术进入中试阶段，未来的切割工艺或将彻底摒弃机械接触。氢等离子体在特定晶面选择性地注入氢离子，通过热处理引发层裂，理论上可实现零损耗切割。石墨烯增强金刚石线材的研发，有望将线锯寿命延长至1000km以上。

在半导体产业向宽禁带材料转型的浪潮中，碳化硅切割技术正经历从微米工程到量子工程的范式跃迁。当金刚石刀锋在原子尺度雕刻出完美晶面时，人类不仅是在切割材料，更是在切割未来能源革命的边界。这项融合了凝聚态物理、精密机械和人工智能的尖端技术，终将推动碳化硅器件突破理论极限，在高压快充、卫星电源等战略领域绽放异彩。
