碳化硅晶片划切机适用材料

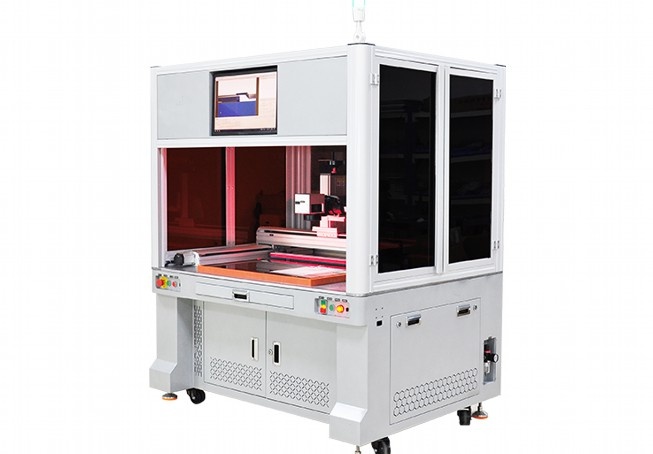

碳化硅（SiC）晶片划切机是一种专为高硬度、高脆性半导体材料设计的精密加工设备，广泛应用于半导体制造、光电子器件和功率电子等领域。其核心技术（如激光隐形切割、钻石刀片高速切割等）能够有效解决传统切割工艺在硬脆材料加工中的效率低、崩边大、精度差等问题。以下将系统阐述碳化硅划切机的主要适用材料及其应用场景：

一、碳化硅（SiC）晶片

作为第三代半导体的代表材料，碳化硅因其宽禁带、高热导率、高击穿电场等特性，广泛应用于新能源汽车、轨道交通、5G基站等领域。其莫氏硬度高达9.2（仅次于钻石），传统机械切割易导致晶片边缘碎裂。碳化硅划切机采用紫外/绿光激光或超薄金刚石砂轮，通过精准控制切割深度和热影响区，实现微米级切割道宽，确保芯片良率。例如，特斯拉电动汽车的SiC MOSFET模块即依赖此类设备完成晶圆分割。

二、氮化镓（GaN）晶片

氮化镓作为高频高功率器件的核心材料，常用于射频器件和快充电源。其硬度与碳化硅接近（莫氏硬度8.5），且对热敏感，传统刀片切割易引发微裂纹。碳化硅划切机通过激光烧蚀或低温冷却切割技术，可在GaN-on-SiC或GaN-on-Si衬底上实现无损伤切割。典型应用包括5G基站功率放大器和激光雷达芯片的制备。

三、蓝宝石（Al₂O₃）基板

蓝宝石因高透光性和耐磨性，被广泛用于LED衬底、光学窗口及智能手机摄像头盖板。其硬度达莫氏9级，传统切割易产生崩边。划切机采用紫外短脉冲激光，通过改性层隐形切割技术（Stealth Dicing），在材料内部形成改质层后通过扩膜裂片，切口平滑无碎屑。例如，苹果手表屏幕的蓝宝石玻璃即采用此工艺加工。

四、单晶硅及复合半导体材料

尽管单晶硅硬度较低（莫氏6.5），但在超薄晶片（<100μm）或叠层材料（如SOI硅片）切割时，仍需高精度控制。碳化硅划切机通过自适应压力调节系统，兼容硅基MEMS传感器、IGBT模组等产品的精密切割。此外，砷化镓（GaAs）、磷化铟（InP）等光电子材料同样适用，尤其在VCSEL激光器芯片制造中可减少热损伤。 五、工程陶瓷与特种玻璃 1. 氧化锆陶瓷：用于生物医疗植入体和精密轴承，划切机通过多道次渐进切割避免崩边。 2. 石英玻璃：在光通信器件中需高精度开槽，激光划切可保持光学表面完整性。 3. 微晶玻璃：航天器窗口材料的低热膨胀特性要求切割过程无应力残留，激光参数需针对性优化。 六、新型二维材料与异质结结构 针对石墨烯/SiC异质结、氮化硼薄膜等前沿材料，划切机的纳米级定位精度可实现在微观尺度上的图形化切割，为柔性电子和量子器件研发提供支持。 材料适用性核心因素 1. 高硬度与脆性：设备需具备高刚性与振动抑制能力。 2. 热敏感度：激光参数需匹配材料吸收光谱，如紫外激光对SiC的穿透深度控制。 3. 异质结构：多层材料（如SiC/Si）需动态调整能量以防止分层。 结论 碳化硅划切机的适用材料以高硬脆性半导体为核心，涵盖SiC、GaN、蓝宝石、特种陶瓷等，同时向复合材料和新型二维材料扩展。随着第三代半导体的市场需求增长，设备厂商正通过多轴联动、AI参数优化等技术进一步提升材料兼容性，推动半导体制造向更高效、更精密的方向发展。

碳化硅（SiC）作为一种高硬度、高耐磨性的先进陶瓷材料，广泛应用于半导体、电力电子、航空航天等领域。其莫氏硬度高达9.5，仅次于金刚石，且具备脆性特征，传统切割工艺难以满足其加工需求。本文将系统解析适用于碳化硅切割的主流设备及其技术特性。

一、金刚石线切割机：精密加工首选

工作原理：采用电镀或树脂固定金刚石颗粒的金属线高速往复运动，通过磨削实现材料去除。线径范围50-300μm，切割精度可达±1μm。

技术优势：

– 冷切割特性：低热影响避免材料微裂纹

– 多线切割技术：单次可切割数百片晶圆，提升效率

– 表面粗糙度控制：可达Ra0.1μm，减少后续研磨工序

行业应用：半导体晶圆（4/6/8英寸）、功率器件基板切割。瑞士HCT、日本东京精密设备切割线速度可达15m/s，配合在线检测系统实现智能化加工。

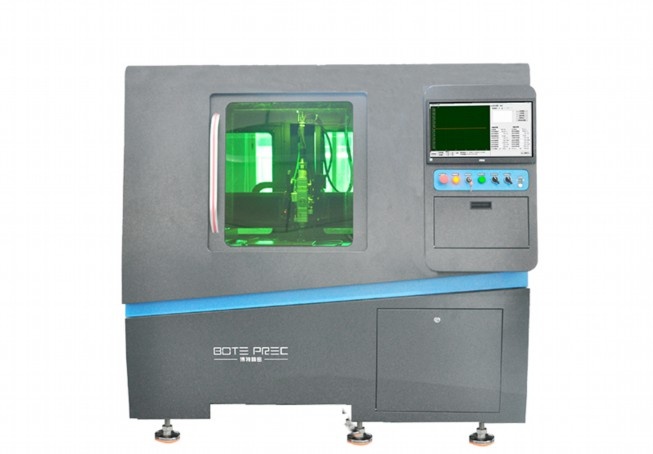

二、激光切割机：非接触式高效加工

技术分类：

1. 皮秒/飞秒超快激光：脉冲宽度10^-12~10^-15秒，通过光热烧蚀机制实现微米级切割，热影响区＜5μm

2. 准连续光纤激光：适用于厚度＞1mm的工业部件切割，功率范围500W-2kW

关键技术参数：

– 波长选择：532nm绿光对SiC吸收率＞80%

– 扫描速度：最高可达300mm/s（薄片加工）

– 切割缝宽：20-100μm可控

典型应用：新能源汽车SiC MOSFET芯片分切、复杂形状陶瓷结构件加工。需配备CCD视觉定位系统实现±2μm对位精度。

三、高压水射流切割机：大厚度加工方案

系统构成：

– 超高压泵（4000-6000Bar）

– 石榴石磨料（80-120目）

– 五轴联动切割头

工艺特点：

– 最大切割厚度：可达200mm

– 切割斜度控制：通过动态补偿实现＜0.1°锥度

– 表面质量：Ra3.2-6.3μm，适合粗加工

经济性分析：相较于激光设备，初始投资降低40%，但磨料消耗成本占运营费用的60%。推荐用于切割SiC防弹装甲板等非精密部件。

四、电火花线切割（EDM）：导电材料专用

适用条件：仅限掺杂型导电碳化硅（电阻率＜100Ω·cm）

技术突破：

– 高频脉冲电源（脉宽≤50ns）

– 去离子水工作液系统

– 拐角控制技术（半径补偿＜5μm）

加工效果：表面形成10-20μm重铸层，需后续化学机械抛光（CMP）处理。主要应用于SiC机械密封环等异形件加工。

五、技术选型决策矩阵

| 参数 | 金刚石线切 | 超快激光 | 水射流 | EDM |

|-||-|–|–|

| 精度(μm) | ±1 | ±5 | ±50 | ±10 |

| 最大厚度(mm) | 300 | 5 | 200 | 100 |

| 热影响 | 无 | 微 | 无 | 有 |

| 运行成本 | 高 | 中 | 低 | 中 |

| 适用场景 | 晶圆薄片 | 精密结构 | 厚板 | 导电件 |

六、前沿技术发展

1. 等离子体辅助激光切割：通过等离子体云调控激光吸收率，提升切割速度30%

2. AI参数优化系统：实时监测切割状态并自动调节线张力、激光功率等参数

3. 纳米金刚石涂层刀具：开发专用铣削刀具实现三维加工，表面粗糙度达Ra0.05μm

随着第三代半导体产业的快速发展，碳化硅加工设备正朝着超精密、智能化方向演进。建议用户根据产品厚度、精度要求及预算情况，优先选择具备在线监测功能的金刚石线切割设备（半导体级）或超快激光系统（复杂结构件），对于大厚度部件可考虑水射流粗加工+激光精修的复合工艺方案。设备采购时应重点考察运动控制精度（直线电机±0.1μm）、温度控制（±0.1℃恒温）等核心指标，以确保加工质量稳定性。

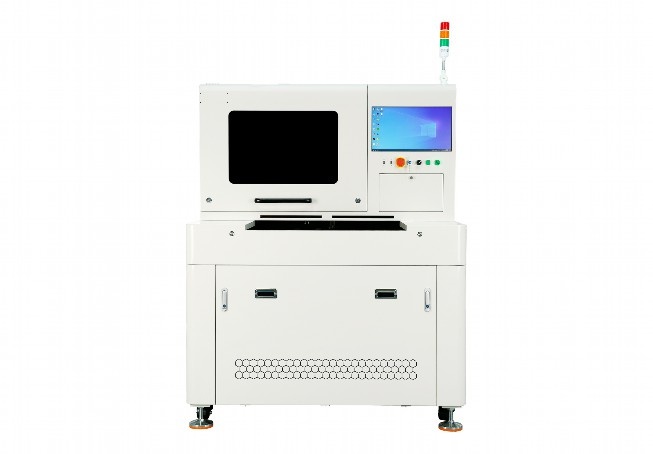

碳化硅（SiC）晶片划切机是专为处理高硬度、高脆性材料而设计的精密加工设备，其核心技术在于解决传统切割工艺在效率、精度和材料损耗方面的局限性。以下详细阐述其适用材料及其应用背景：
