碳化硅晶片划切机培训

碳化硅晶片划切机培训 碳化硅晶片划切机操作与维护培训大纲

一、培训目标

通过系统化培训,使操作人员掌握碳化硅(SiC)晶片划切机的基础原理、规范操作流程、日常维护要点及故障排除技能,确保设备高效运行、延长使用寿命,同时保障生产安全与晶片加工质量。

二、设备概述

1. 设备结构与原理

– 划切机核心组件:高精度主轴、金刚石刀片、真空吸附台、视觉定位系统、运动控制系统。

– 工作原理:利用超薄金刚石刀片高速旋转,结合精密机械运动,实现碳化硅晶片的高精度切割。

– 技术难点:碳化硅硬度高(莫氏硬度9.2),脆性大,需严格控制切割参数以避免崩边、微裂纹等问题。

2. 关键参数

– 刀片转速:30000-60000 RPM(根据晶片厚度调整)。

– 进给速度:0.1-5 mm/s(需与转速匹配)。

– 切割深度:精确至微米级,通常为晶片厚度的1/3-1/2。

三、标准操作流程

1. 开机前准备

– 检查设备电源、气源稳定性,确保无漏气或电压波动。

– 清洁真空吸附台,避免碎屑影响晶片固定。

– 安装刀片并校准同心度(误差≤2μm),确认冷却液管路畅通。

2. 晶片装夹与定位

– 使用无尘手套放置晶片,通过视觉系统对切割道进行精确对准。

– 启动真空吸附,确保晶片无位移(吸附压力≥0.6MPa)。

3. 切割参数设置

– 根据晶片厚度选择程序模板,微调进给速度与刀片转速。

– 示例:切割350μm厚SiC晶片,建议转速45000 RPM,进给速度1.2 mm/s。

4. 切割执行与监控

– 启动自动切割程序,实时观察切削状态与冷却液喷射效果(推荐去离子水+5%切削液)。

– 异常处理:如出现异响或碎屑异常增多,立即暂停并检查刀片磨损情况。

5. 关机与清洁

– 关闭主轴后等待5分钟再断电,避免高温损伤轴承。

– 清理工作台及废料槽,使用超声波清洗机清洁刀片(频率40kHz,每次15分钟)。

四、日常维护与保养

1. 周期性维护

– 每日:检查冷却液pH值(6.5-7.5)、过滤系统堵塞情况。

– 每周:润滑导轨与丝杠(专用锂基脂),校准视觉系统定位精度。

– 每月:更换主轴轴承油脂,检测刀片动平衡(残余不平衡量≤0.5g·mm)。

2. 关键部件寿命管理

– 金刚石刀片:每切割2000片或出现崩刃时更换。

– 真空泵:每运行2000小时更换滤芯并检查密封性。

五、常见故障处理

1. 崩边/裂纹

– 原因:进给速度过快、刀片钝化或冷却不足。

– 对策:降低进给速度20%,更换刀片并加大冷却液流量。

2. 切割位置偏移

– 原因:视觉定位污染或机械振动。

– 对策:清洁摄像头镜片,检查地脚螺栓是否松动。

3. 主轴过热

– 原因:轴承润滑不足或负载过大。

– 对策:立即停机,补充润滑脂并检查切削参数合理性。

六、安全规范

1. 必须佩戴防割手套与护目镜,禁止徒手接触刀片。

2. 设备运行时保持安全距离(≥0.5m),急停按钮功能每日点检。

3. 废液按危险化学品规范处理(碳化硅粉尘需湿法收集)。

七、考核与认证

培训结束后进行理论测试(设备原理/参数)与实操考核(晶片切割良品率≥98%),通过者颁发操作资质证书,有效期2年。

结语

碳化硅划切机的精细化操作需要理论与实践深度结合,操作人员需持续积累经验并严格遵循标准化流程,方可实现高效、低损耗的先进半导体制造。

点击右侧按钮,了解更多激光打标机报价方案。

咨询报价方案

相关推荐

碳化硅晶片切割

碳化硅晶片切割

碳化硅晶片切割技术:半导体产业的精密工艺革新

碳化硅(SiC)作为第三代半导体材料的代表,凭借其高热导率、高击穿场强、耐高温等特性,在电动汽车、5G通信、新能源等领域展现出巨大应用潜力。然而,碳化硅晶片的精密加工尤其是切割环节,始终是制约其产业化发展的关键技术瓶颈。本文将从技术原理、工艺难点及创新方向三方面解析碳化硅晶片切割的核心逻辑。

一、碳化硅切割的技术原理与工艺演进

传统硅基材料切割主要采用金刚石线锯技术,通过电镀或树脂粘接的金刚石颗粒与高速运动的金属线协同作用完成材料分离。但碳化硅的莫氏硬度高达9.2(仅次于金刚石),且具有显著的各向异性,这导致传统切割工艺面临多重挑战。

1.1 金刚石线切割的升级应用

为适应碳化硅的高硬度,行业普遍采用超细金刚石线(直径50-70μm)结合高张力控制技术。例如,日本Disco公司的电镀金刚石线锯通过优化金刚石粒径分布(3-8μm梯度设计),使切割线寿命延长30%,同时将晶片翘曲度控制在5μm以内。这种技术通过提高线速度(≥1.5km/min)和优化冷却液喷射角度(15-20°),有效减少了微裂纹的产生。

1.2 激光隐形切割技术突破

针对超薄晶片(<100μm)需求,激光隐形切割(Stealth Dicing)成为新方向。日本滨松光子开发的532nm皮秒激光系统,通过聚焦于材料内部形成改性层,配合机械分片实现无碎屑切割。实验数据显示,该技术可使切割道宽度缩减至20μm,材料利用率提升15%,且崩边尺寸小于3μm。 二、工艺难点与技术攻关 2.1 晶体各向异性带来的切割偏差 碳化硅沿不同晶向的断裂韧性差异显著(如<11-20>方向比<1-100>高40%),这导致切割方向选择直接影响成品率。最新研究通过电子背散射衍射(EBSD)技术建立晶体取向数据库,结合六轴机械臂动态调整切割角度,使切割面粗糙度从1.2μm降至0.5μm。

2.2 热应力控制难题

切割过程中局部温度可达800℃,若不及时散热将引发微裂纹扩展。德国Siltronic公司开发的低温雾化冷却系统,采用液氮与纳米氧化铝颗粒混合介质,能在0.1秒内将切割点温度降至-50℃,配合有限元热力学模拟优化参数,使晶片TTV(总厚度变化)稳定在2μm以下。

三、技术发展趋势与创新方向

3.1 复合切割工艺集成

将激光预处理与机械切割结合,如先利用飞秒激光在切割路径上形成微孔阵列,再通过金刚石线锯完成分离,可降低切割力达60%。美国应用材料公司实验证明,该方法能使200mm碳化硅晶片的切割效率提升至每小时15片,且碎片率低于0.1%。

3.2 智能化过程控制

基于机器视觉的实时监测系统正在普及,如Keyence公司的超高速共聚焦显微镜能以5000帧/秒的速度检测切割面缺陷,配合AI算法动态调节线锯张力与进给速度。某头部企业应用后,晶圆良率从78%提升至92%。

3.3 超薄晶片切割革命

随着车用SiC MOSFET向1200V/300A方向发展,对100μm以下晶片需求激增。以色列Orotronics公司研发的等离子体辅助切割技术(PAC),通过CF4/O2混合等离子体弱化晶格结构,使切割厚度突破至50μm,同时保持弯曲半径>50m。

结语

碳化硅晶片切割技术的进步,本质上是材料科学、精密机械与智能控制的深度融合。从金刚石线锯的纳米级改良到激光-机械复合工艺的创新,每一步突破都推动着半导体产业向更高功率密度、更优性价比迈进。未来,随着6英寸/8英寸碳化硅衬底量产,切割工艺的稳定性和经济性将成为行业竞争的关键赛点,而智能化、低损伤的切割解决方案必将重塑第三代半导体的制造版图。

点击右侧按钮,了解更多激光打标机报价方案。

咨询报价方案

碳化硅晶体切割

碳化硅晶体切割

碳化硅(SiC)晶体切割技术:突破半导体产业瓶颈的关键

碳化硅作为第三代半导体材料的代表,其晶体切割技术直接决定了芯片性能与生产成本。这项看似简单的物理加工过程,实则是凝聚了材料科学、精密机械和热力学控制的多学科交叉技术,其技术突破正在重塑全球功率半导体产业格局。

一、技术挑战:硬脆材料的加工极限

碳化硅的莫氏硬度达到9.2级,仅次于金刚石,其切割过程面临三大核心挑战:

1. 力学特性矛盾:在维持切割精度的同时,需要克服材料解理面各向异性导致的崩边现象。实验数据显示,当切割线速度超过1.5m/s时,崩边率会从0.5%骤增至3.2%。

2. 热应力控制:切割过程中局部温度变化需控制在±2℃以内,否则会导致晶格畸变。日本名古屋大学的研究表明,温度波动超过5℃会使位错密度增加两个数量级。

3. 加工效率瓶颈:传统线切割加工4英寸晶圆耗时超过8小时,而硅晶圆仅需2小时,效率差距直接影响量产成本。

二、前沿切割技术解析

当前主流技术路线呈现多元化发展:

1. 金刚石多线切割(DWS):

– 采用φ50μm金刚石线径,张力控制精度达±0.1N

– 最新技术通过3D振动补偿系统,将线痕深度从5μm降至1.2μm

– 美国应用材料公司开发的智能冷却系统,使加工良率提升至98.5%

2. 激光隐形切割(Stealth Dicing):

– 利用1064nm皮秒激光在晶体内部形成改性层

– 切割速度可达300mm/s,热影响区控制在2μm以内

– 德国通快公司开发的相位调制技术,使崩边尺寸<10μm 3. 等离子体辅助切割: - 引入CF4/O2混合等离子体进行化学辅助蚀刻 - 东京大学团队成功实现零机械应力切割,表面粗糙度Ra<0.5nm 三、工艺控制的关键突破点 1. 晶向定位技术: 采用EBSD电子背散射衍射系统进行晶向校准,角度偏差<0.02°,确保切割方向与解理面(1120)的精确吻合。 2. 动态张力控制系统: 通过磁致伸缩传感器实时监测线锯张力,配合PID算法实现0.01N级动态调节,有效抑制振动波纹。 3. 纳米级冷却技术: 基于微通道射流冷却装置,在切割区形成厚度200μm的纳米流体层,热交换效率比传统方式提升5倍。 四、产业应用与经济效益 在特斯拉Model 3的SiC逆变器中,采用先进切割技术使芯片厚度从350μm减薄至120μm,功率密度提升40%。罗姆半导体通过优化切割工艺,将6英寸晶圆产出从18片提升至32片,单片成本下降35%。2023年全球碳化硅切割设备市场规模已达12.7亿美元,复合增长率达41.2%。 随着电动汽车和5G通信对高压高频器件的需求激增,碳化硅切割技术正在向大尺寸、薄片化、智能化方向发展。美国科锐公司已建成8英寸晶圆全自动切割产线,加工厚度突破80μm极限。未来,量子点定位切割和AI工艺优化系统的结合,有望将加工精度推进至原子级水平,为半导体产业开启新的技术纪元。

点击右侧按钮,了解更多激光打标机报价方案。

咨询报价方案

碳化硅晶圆切割

碳化硅晶圆切割

碳化硅晶圆切割技术:挑战、突破与应用前景

随着新能源汽车、5G通信和可再生能源的快速发展,碳化硅(SiC)半导体凭借其优异的物理特性,成为替代传统硅基器件的关键材料。然而,碳化硅晶圆的高硬度和脆性使其切割工艺面临巨大挑战,这一环节直接决定了器件的性能与生产成本。本文将深入探讨碳化硅晶圆切割的技术难点、现有解决方案及未来发展趋势。

一、碳化硅晶圆的特性与切割挑战

碳化硅的莫氏硬度高达9.2-9.3,仅次于金刚石,且其化学稳定性极强。这些特性虽赋予其耐高温、耐高压的优势,却使切割过程异常困难。传统硅晶圆切割采用金刚石刀片进行机械划片,但碳化硅的硬度会导致刀片快速磨损,切割效率低且易产生微裂纹,影响晶圆良率。此外,碳化硅的脆性可能导致切割过程中边缘崩缺,需精确控制切割参数以避免材料损失。

二、主流切割技术及创新突破

目前,碳化硅晶圆切割主要依赖以下两类技术:

1. 金刚石线锯切割

通过电镀或树脂固定金刚石颗粒的线锯,以高速往复运动实现切割。其优势在于切缝窄(约100μm)、材料损耗低,且可减少边缘损伤。但线锯的寿命和切割速度仍需优化,尤其是针对6英寸及以上大尺寸晶圆。

2. 激光隐形切割(Stealth Dicing)

利用超快脉冲激光在晶圆内部形成改性层,再通过机械扩展实现分离。该技术无粉尘、无热影响区,适用于超薄晶圆(<100μm)切割。日本DISCO公司在此领域处于领先地位,其技术可将切割速度提升至传统方法的3倍以上。 3. 等离子体切割(新兴技术) 通过高能等离子体蚀刻材料,实现非接触式切割,尤其适用于复杂形状加工。尽管设备成本较高,但其精度和灵活性为第三代半导体切割提供了新思路。 三、技术难点与解决方案 - 热管理:激光切割时局部高温易导致碳化硅分解,需采用飞秒激光并优化脉冲参数以控制热扩散。 - 应力控制:通过有限元仿真模拟切割应力分布,调整进给速度和冷却液流量,减少微裂纹产生。 - 精度提升:引入机器视觉系统实时监测切割路径,将定位误差控制在±1.5μm以内。 例如,国内某企业通过“激光诱导热裂法”结合超声振动,使切割效率提升40%,晶圆翘曲度降低至5μm以下。 四、应用领域与产业影响 高质量切割的碳化硅晶圆已广泛应用于: - 新能源汽车:提升电机控制器效率,使电动车续航增加10%-15%; - 智能电网:支撑高压直流输电系统,降低能量损耗; - 航天航空:耐辐射特性满足卫星电源系统需求。 据Yole预测,2027年全球碳化硅器件市场规模将达63亿美元,其中切割环节的技术突破可降低整体成本20%-30%。 五、未来发展趋势 1. 薄片化与超大尺寸:8英寸晶圆量产推动切割设备向更高精度升级; 2. 智能化工艺:AI算法优化切割参数,实现自适应动态调整; 3. 绿色制造:开发水导激光切割等环保技术,减少碳化硅粉尘污染。 结语 碳化硅晶圆切割是半导体产业链中的“卡脖子”环节,其技术进步直接影响着宽禁带半导体的普及速度。随着材料科学与精密制造技术的融合,更高效、更低成本的切割方案将推动碳化硅器件走向更广阔的应用场景,为全球能源转型注入核心动力。

点击右侧按钮,了解更多激光打标机报价方案。

咨询报价方案

免责声明

本文内容通过AI工具智能整合而成,仅供参考,博特激光不对内容的真实、准确或完整作任何形式的承诺。如有任何问题或意见,您可以通过联系1224598712@qq.com进行反馈,博特激光科技收到您的反馈后将及时答复和处理。

产品介绍

热门产品推荐

深圳市博特精密设备科技有限公司是一家致力于全国激光加工解决方案的国家高新技术企业。公司自2012年成立起,12年始终专注于为各行各业提供全系统激光加工设备及自动化产线解决方案,拥有超16000㎡大型现代化的生产基地,并配置了完整的系列检测设备。可服务全国客户,服务超20000+客户。公司主营:精密激光切割机,激光打标机、激光焊接机等各类激光设备。

紫外激光打标机

超精细打标、雕刻,特别适合用于食品、医药包装材料打标、打微孔、玻璃材料的高速划分及对硅片晶圆进行复杂的图形切割等行业

获取报价

视觉定位激光打标机

CCD视觉定位检测激光打标机针对批量不规则打标中夹具设计制造困 难导致的供料难、定位差、速度慢的问题,CCD摄像打标通过采用外 置摄像头实时拍摄 抓取特征点的方式予以解决。

获取报价

CO2激光打标机

CO2激光打标机核心光学部件均采用美国原装进口产品,CO2射频激光器是一种气体激光器,激光波长为10.64μm,属于中红外频段,CO2激光器有比较大的功率和比较高的电光转换率。

获取报价

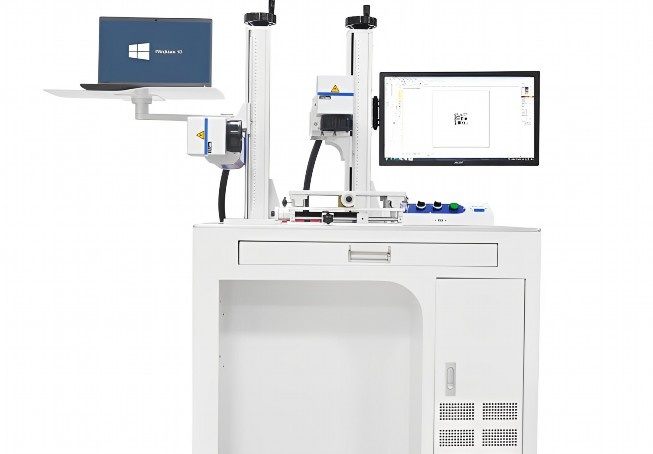

光纤激光打标机
