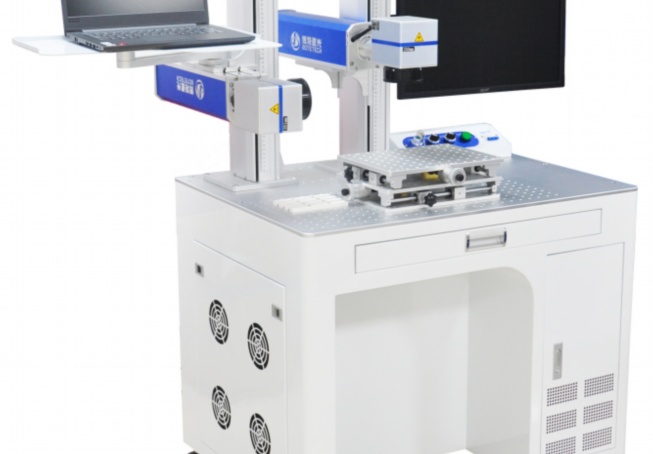

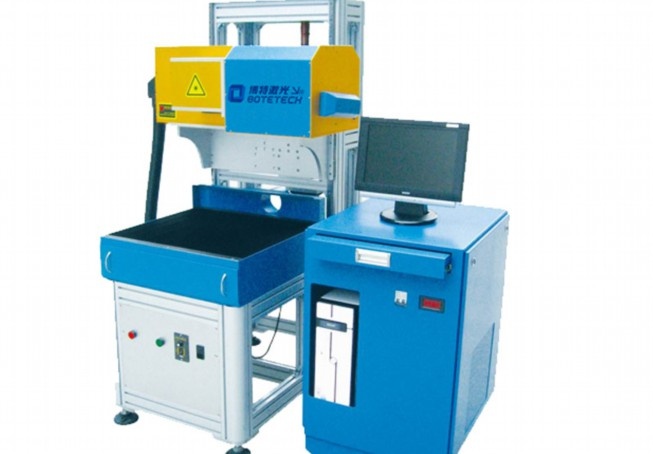

碳化硅晶片划切机生产设备厂家

以下是关于碳化硅（SiC）晶片划切机生产设备厂家的详细介绍，分国际与国内两部分进行阐述：

一、国际主要厂家

1. 日本DISCO株式会社

DISCO是全球半导体切割设备的龙头企业，尤其在碳化硅等高硬材料加工领域占据主导地位。其产品以高精度刀片切割（Blade Dicing）和激光切割技术闻名，具备亚微米级切割精度，适用于6英寸及8英寸SiC晶圆。DISCO的DFD系列激光划片机采用隐形切割（Stealth Dicing）技术，减少晶圆损伤并提升良率，被台积电、英飞凌等大厂广泛采用。

2. 东京精密（Tokyo Seimitsu, 简称ACCRETECH）

东京精密专注于半导体后端制程设备，其划切机结合机械切割与激光技术，尤其擅长多线切割（Multi-Wire Saw），可高效处理高硬度SiC晶圆。其设备在汽车电子领域应用广泛，客户包括罗姆半导体、意法半导体等。

3. 德国3D-Micromac

该公司以激光微加工技术见长，其激光划切机支持超快皮秒/飞秒激光，能实现SiC晶圆的冷加工，减少热影响区。产品尤其适合第三代半导体的复杂结构切割，与科锐（Wolfspeed）等SiC晶圆厂有深度合作。

4. 美国应用材料（Applied Materials）

尽管以沉积和刻蚀设备为主，应用材料通过收购Brooks Automation等公司拓展了后端设备线，提供整合切割与检测的解决方案，服务于全球大型IDM企业。

二、国内主要厂家

1. 中电科电子装备集团（CETC）

作为中国电子科技集团旗下公司，CETC在半导体设备领域布局全面，其自主研发的激光划切机可兼容4-6英寸SiC晶圆，采用国产化激光源，已在国内三安光电、天科合达等产线中试用，逐步替代进口设备。

2. 大族激光（HAN’S LASER）

大族激光在激光设备领域技术积累深厚，其SiC晶圆切割机采用紫外激光与视觉定位技术，切割精度达±5μm，并开发了针对SiC的工艺数据库，客户包括比亚迪半导体等企业。

3. 沈阳芯源微电子（SYM）

芯源微以涂胶显影设备闻名，近年来拓展至切割领域，推出结合机械与激光的复合划切机，适配6英寸SiC晶圆，成本较进口设备低30%，已进入中车时代电气供应链。

4. 苏州德龙激光

专注于精密激光加工，其SiC划切机采用皮秒激光技术，支持隐形切割与表面改性，在第三代半导体领域进展迅速，与浙江大学等科研机构合作紧密。

5. 北京烁科精微电子

依托中国电科45所技术，推出全自动SiC划切机，集成刀片与激光双模块，适配8英寸产线，良率可达99%，正加速国产化验证。

三、技术趋势与市场格局

– 技术方向：激光隐形切割逐渐成为主流，兼顾效率与低损伤；复合切割（激光+刀片）兴起，以应对SiC晶圆减薄需求。

– 国际竞争：日企仍垄断高端市场，但中国厂商通过政策扶持（如“十四五”半导体专项）快速追赶，国产化率从不足5%提升至15%（2023年数据）。

– 挑战：核心部件如超快激光器、高精度运动平台仍依赖进口，设备稳定性需进一步验证。

四、总结

国际巨头凭借先发技术优势主导市场，而中国厂商在性价比与本土服务上具备潜力。随着新能源汽车与光伏行业对SiC器件的需求爆发，划切机市场将持续增长，预计2025年全球规模超10亿美元，国产替代进程有望加速。

碳化硅（SiC）作为一种超硬陶瓷材料，在半导体、光伏、航空航天等领域应用广泛，其切割工艺需要兼顾材料特性和加工精度。本文将系统解析碳化硅切割的主流设备与技术选型策略。

一、碳化硅材料特性对加工的影响

1. 物理特性：莫氏硬度达9.5级，仅次于金刚石，常规刀具难以加工

2. 化学特性：高温稳定性好，但脆性大易产生微裂纹

3. 电学特性：部分掺杂型号具有导电性，为特种加工创造条件

二、主流切割设备技术解析

1. 金刚石线切割系统（多线切割）

– 工作原理：以金刚石微粉电镀钢丝形成”柔性刀具”，配合砂浆进行磨削

– 技术优势：切割厚度0.1-2mm，表面粗糙度Ra<0.2μm，适用于晶圆级加工 - 典型参数：线径0.12-0.2mm，切割速度0.5-2mm/min，张力20-50N - 代表设备：瑞士HCT多线切割机（精度±1μm），日本东京精密DSW系列 2. 超快激光切割系统 - 技术原理：飞秒/皮秒激光通过非线性吸收实现冷加工 - 核心优势：无热影响区，切缝宽度20-50μm，适合复杂三维结构 - 工艺要点：需配置光束整形模块，采用氮气辅助吹扫 - 设备方案：德国通快TruMicro 5000系列，IPG Photonics激光系统 3. 精密电火花线切割（EDM） - 适用条件：仅限导电型碳化硅（电阻率<100Ω·cm） - 技术特点：放电能量0.1-10μJ，表面变质层<5μm - 设备配置：需专用去离子水循环系统，AgieCharmilles CUT系列表现优异 4. 超声振动辅助加工 - 创新结合：在传统金刚石工具上叠加20-40kHz振动 - 增效原理：降低切削力30%以上，延长刀具寿命2-3倍 - 集成方案：德国DMG超声加工中心，日本发那科超声振动组件 三、设备选型决策矩阵 | 考量维度 | 金刚石线切 | 超快激光 | EDM | 超声加工 | |-||-|--|-| | 加工精度(μm) | ±1 | ±5 | ±10 | ±20 | | 最大厚度(mm) | 200 | 10 | 300 | 50 | | 表面质量 | 优 | 良 | 中 | 良 | | 设备投资(万) | 300-800 | 500-1200 | 150-400| 200-600 | | 适用场景 | 晶圆切片 | 微结构 | 导电件 | 异形件 | 四、工艺优化关键点 1. 冷却方案：金刚石切割需定制化砂浆配比（碳化硅微粉+聚乙二醇） 2. 装夹设计：真空吸附配合低应力夹具，平面度控制<5μm 3. 检测配套：在线CCD尺寸监测+激光表面轮廓仪 4. 环境控制：恒温车间（±0.5℃）+百万级洁净度 五、技术发展趋势 1. 复合加工技术：激光+EDM混合加工效率提升40% 2. 智能控制系统：AI参数优化模块降低废品率 3. 绿色制造：金刚线回收率达95%的闭式循环系统 4. 超薄加工：0.05mm厚晶圆切割技术突破 随着第三代半导体产业快速发展，碳化硅切割设备正朝着超精密、智能化、集成化方向演进。建议企业根据产品定位选择适配方案：半导体级加工优先金刚石线切系统，复杂构件考虑激光-EDM复合设备，量产场景可引入多工位自动化产线。设备选型时应重点考察厂商的行业案例与工艺数据库完备性，确保技术落地可行性。

碳化硅（SiC）作为第三代半导体材料的代表，因其高热导率、高击穿电场和宽禁带特性，在电力电子和5G通信等领域备受关注。然而，其莫氏硬度高达9.2（仅次于金刚石）的特性，使得晶片切割成为半导体制造中的关键挑战。本文将系统解析碳化硅晶片切割的核心技术及工艺演进。

一、切割工艺的技术突破

传统硅晶圆采用的砂浆线切割在碳化硅加工中已不适用。金刚石多线切割技术通过将直径100-200μm的钢丝电镀金刚石磨粒，实现微米级切削。切割过程中，金刚石线以15-20m/s高速运动，配合纳米级碳化硅磨料悬浮液，形成”微切削+化学腐蚀”的复合加工机制。值得注意的是，现代设备已实现每平方厘米120N的张力控制，将线弓变形控制在±2μm以内。

二、精密加工的工艺链

1. 晶向校准：X射线衍射仪以0.01°精度确定（0001）晶面，通过激光标记系统建立切割路径坐标系

2. 动态冷却系统：采用双层涡流喷嘴设计，将冷却液温度波动控制在±0.5℃内，流量达20L/min，确保切割区温度稳定在40℃

3. 振动抑制：主动式磁悬浮平台配合六轴加速度传感器，将设备振动频谱抑制在10Hz以下，振幅小于50nm

三、技术瓶颈与创新方案

当前行业面临的最大挑战是材料去除率（MRR）与表面质量的矛盾。实验数据显示，当进给速度从0.3mm/min提升至0.5mm/min时，表面粗糙度Ra值从0.2μm激增至1.5μm。最新解决方案包括：

– 超声辅助切割（UAS）：施加28kHz高频振动，使有效切削力降低40%

– 激光诱导微裂纹（LAM）：1064nm激光预处理形成5μm深可控裂纹层

– 自适应进给算法：基于实时声发射信号的PID控制，动态调节切割参数

四、后处理技术演进

切割后的晶片需进行双面化学机械抛光（CMP），采用pH值10.5的SiO2碱性抛光液，在0.3MPa压力下实现0.1nm/min的材料去除率。最新研究表明，等离子体辅助抛光（PAP）可将亚表面损伤层从传统方法的3μm降低至0.5μm。

当前行业正朝着复合加工方向发展，日本DISCO公司开发的DCM系列设备已实现激光开槽与金刚石切割的工艺集成，使加工效率提升70%。随着碳化硅器件需求年增30%的市场趋势，切割技术的突破将成为半导体产业发展的关键推手。未来，量子级过程监控和AI工艺优化系统的深度应用，有望将晶片加工成本降低至现有水平的60%。
