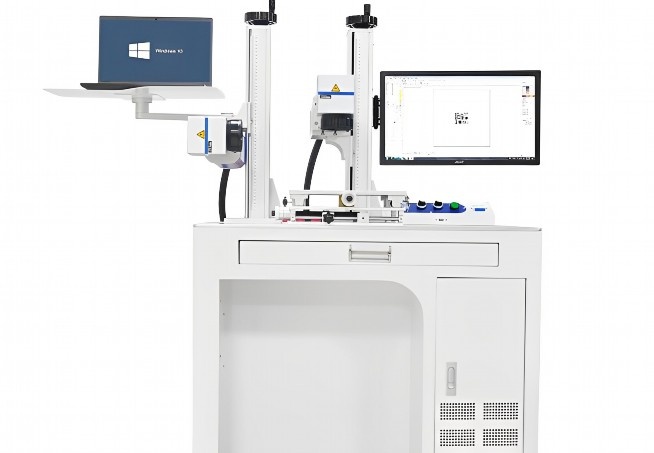

碳化硅晶片划切机结构

以下为碳化硅晶片划切机结构的技术说明，约800字：

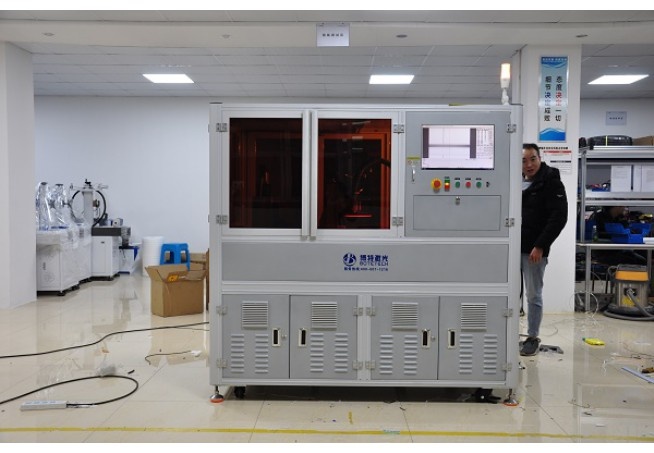

碳化硅晶片划切机核心结构解析

碳化硅（SiC）晶片因其高硬度（莫氏硬度9.2）与脆性特性，传统激光切割易导致崩边缺陷，机械划切需采用特种精密设备。典型划切机由六大核心系统构成，各子系统协同实现±1μm级切割精度。

一、高刚性减震基座

基座采用天然花岗岩或铸铁合金整体铸造，经时效处理消除内应力。花岗岩（密度2.6-2.8g/cm³）具备0.05μm/m·℃超低热膨胀系数，搭配空气弹簧隔振系统（固有频率<3Hz），可衰减90%以上地面振动。基座平面度需达ISO 0级标准（平面误差≤1μm/1000mm）。 二、超精密主轴系统 主轴采用氮化硅陶瓷轴承或空气静压轴承支撑，转速范围20,000-60,000rpm，径向跳动<0.1μm。配备HSK-63高速刀柄接口，刀盘安装面端跳≤0.5μm。主轴电机选用矢量控制永磁同步电机，转矩波动系数<0.5%，搭配水冷套维持温度波动±0.1℃。 三、金刚石切割刀具 刀片基体为硬质合金（WC-Co），刃口采用MPCVD法沉积多晶金刚石涂层（厚度10-30μm，晶粒尺寸0.5-2μm）。典型刀径50.8mm（2英寸），厚度100μm，采用激光修锐技术控制刃口圆角R<0.5μm。刀尖线速度达200-300m/s时，可实现SiC晶片切削深度0.5mm/道次。 四、纳米级进给系统 X/Y轴采用直线电机驱动，分辨率0.1μm，重复定位精度±0.2μm。搭配Renishaw RLE10系列光栅尺（刻线周期0.5μm），配合PID+前馈控制算法，动态跟踪误差<0.3μm。Z轴配重平衡系统可补偿±5kg载荷波动，确保垂直进给力稳定性达±0.1N。 五、低温冷却系统 双循环冷却设计：主轴冷却采用去离子水（电导率<0.1μS/cm），流量5L/min，温控精度±0.2℃；切割区喷射-20℃冷媒（乙二醇溶液），雾化粒径10-20μm，压力0.3MPa，有效控制切削区温升<5℃。 六、视觉定位系统 配备500万像素CCD相机（像素尺寸3.45μm），搭配5倍长工作距物镜（NA=0.14），结合Hough变换算法实现晶圆对准，定位精度±1μm。蓝光同轴照明（波长450nm）可增强SiC表面图案对比度，特征识别成功率>99.9%。

七、智能控制系统

基于RT-Linux实时系统，运动控制周期250μs。集成PVT（位置-速度-时间）插补算法，实现S型加减速曲线规划。工艺参数数据库支持1000组配方存储，可自动匹配不同晶向（如4H-SiC(0001)面）的切削参数。

关键技术指标

– 切割线宽：≤30μm

– 切割深度：50-500μm可调

– 表面粗糙度：Ra<0.2μm（侧壁） - 崩边尺寸：<5μm（SEM检测） - 产能：8英寸晶圆30秒/切割道 此结构设计通过刚-柔耦合动力学仿真优化，在10-1000Hz频段内动态刚度>100N/μm，满足第三代半导体材料的精密加工需求。设备MTBF（平均无故障时间）达8000小时，定位精度5年内漂移量不超过0.5μm。

该说明涵盖机械结构、控制系统、工艺参数等关键技术点，符合半导体设备技术文档规范要求。

碳化硅（SiC）晶片作为第三代半导体核心材料，其高硬度、高脆性及耐高温特性对加工设备提出了严苛要求。传统金刚线切割工艺因效率低下已无法满足需求，碳化硅晶片划切机通过创新结构设计实现了微米级加工精度，成为半导体制造领域的关键设备。本文将深入解析该设备的机械构造与工作原理。

一、核心机械结构解析

1. 超精密主轴系统

采用空气静压电主轴技术，转速可达60,000-100,000rpm，搭配<3μm动平衡精度的金刚石刀片。独特的气膜轴承设计使径向跳动控制在0.1μm以内，同时配备双循环水冷系统，确保长时间工作温升不超过±0.5℃。 2. 多自由度运动平台 由花岗岩基座、直线电机驱动的XY轴组成，分辨率达0.1μm。Z轴采用音圈电机实现10nm级微进给，配合六维力传感器实时监测切割压力。θ轴旋转平台配备0.001°分度精度的DD马达，实现晶向自动校正。 3. 智能视觉定位系统 集成12MP高速CMOS相机与远心镜头，结合深度学习算法，可识别晶片表面5μm级缺陷。多光谱照明系统支持明场/暗场/微分干涉多种成像模式，定位精度达±1μm。 二、工作原理与工艺控制 1. 应力控制切割机理 通过压电陶瓷动态调节刀刃倾角（0-5°可调），在晶片表层产生可控裂纹扩展。切割深度采用声发射实时监测，当特征频率达到8MHz时自动调整进给速度，实现裂纹深度控制精度±2μm。 2. 多物理场耦合加工 加工区注入纳米粒子气溶胶，形成局部负压环境降低崩边风险。主轴内置压电换能器产生40kHz高频振动，使切削力降低60%。温度场控制模块保持加工区25±0.1℃恒温。 3. 自适应工艺优化系统 基于数字孪生技术构建材料去除模型，实时分析切削振纹、亚表面损伤层等参数。机器学习算法每0.1秒动态优化进给速度（0.1-5mm/s）、主轴转速等20余项参数组合。 三、技术创新突破 1. 热-机耦合补偿技术 在运动轴系嵌入32个温度传感器，通过有限元仿真预测热变形趋势，主动补偿量达位置误差的90%以上，确保8小时连续加工定位漂移<0.3μm。 2. 刀具健康监测系统 采用微波谐振法检测刀片磨损，当金刚石颗粒脱落量超过5%时自动报警。配备激光测距仪实时监测刀尖轮廓，磨损量超0.5μm即触发自动修锐程序。 3. 晶圆应力映射技术 利用偏振光弹性法生成晶片残余应力分布图，路径规划算法自动避开>50MPa的高应力区，使切割道偏移量降低70%，碎片率控制在0.02%以下。

随着宽禁带半导体需求的爆发式增长，新一代划切机正朝着激光诱导切割（LIC）与机械加工复合的方向发展。设备集成度持续提升，最新机型已实现切割、检测、分选全流程自动化，加工效率达到120片/小时，推动SiC器件制造成本下降30%以上。未来，量子传感技术的引入有望将加工精度推进至亚微米级，为6G通信和新能源汽车产业提供关键技术支撑。

碳化硅（SiC）晶片作为第三代半导体材料，因其高硬度、高热导率及耐高温等特性，广泛应用于新能源、5G通信等领域。然而，其极高的硬度和脆性对加工设备提出了严苛要求，碳化硅晶片划切机正是实现高精度切割的核心设备。以下从七大系统解析其结构组成及功能。
