碳化硅晶片划切机工作原理

碳化硅晶片划切机工作原理图解及解析

一、碳化硅材料特性与切割挑战

碳化硅（SiC）作为第三代半导体材料，具备高硬度（莫氏硬度9.2）、高热导率、耐高温及化学稳定性等特性，广泛应用于新能源车、5G通信等领域。然而，其极高的硬度和脆性使得传统机械切割易产生崩边、裂纹，导致良率下降。因此，激光划切技术成为主流解决方案。

二、划切机核心技术与分类

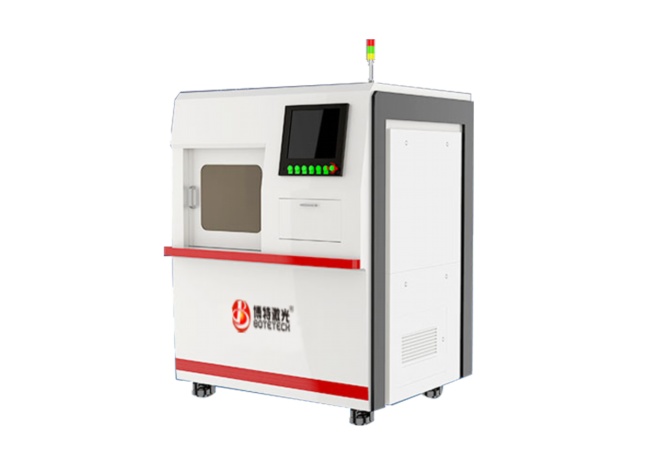

1. 激光划切机

采用超短脉冲激光（皮秒/飞秒级）实现非接触式加工，通过热应力或改质层引导裂片，精度达微米级。

2. 刀片划切机（补充应用）

使用金刚石刀片进行机械切割，适用于部分低厚度晶片，但逐渐被激光技术替代。

三、激光划切机工作原理（图解流程）

步骤1：精确定位

– 视觉系统：高分辨率CCD相机扫描晶片表面，识别切割道（Streets）并对准预设图案，定位误差≤±2μm。

– 坐标校准：运动平台基于视觉反馈调整X-Y轴位置，确保激光焦点与切割路径重合。

步骤2：激光隐切（Stealth Dicing）

– 光束聚焦：1064nm红外激光经振镜系统折射，通过Fθ透镜聚焦至晶片内部（焦点深度可调）。

– 改质层形成：激光脉冲（能量5-20μJ，频率100-500kHz）在材料内部引发非线性吸收，产生改质点阵列（间距10-50μm），形成连续改质层。

– 热应力控制：水冷系统保持晶片温度稳定，避免热损伤。

步骤3：裂片分离

– 机械扩片：真空吸盘吸附晶片，外部施加弯曲应力使裂纹沿改质层扩展，实现芯片自动分离。

– 裂片检测：AOI系统检查边缘质量，崩边<5μm视为合格。 四、设备核心组件解析 1. 激光发生器：皮秒/飞秒级脉冲光纤激光器，峰值功率可达MW级。 2. 光学系统：包含扩束镜、振镜、聚焦透镜，光束定位精度±1μm。 3. 运动平台：空气轴承直线电机驱动，重复定位精度±0.5μm。 4. 视觉模块：配备环形光源的500万像素相机，支持图案识别与对位。 5. 环境控制：恒温（±0.1℃）与除尘系统，确保工艺稳定性。 五、技术优势与行业应用 - 优势对比：相较刀片切割，激光技术良率提升30%以上（达99.5%），切割速度可达300mm/s，且无刀具损耗。 - 应用场景：适用于4/6英寸SiC晶圆（厚度350-500μm）的芯片分割，如车用MOSFET、光伏逆变器IGBT模块等。 六、未来发展趋势 1. 多波长复合加工：紫外激光（355nm）表面刻蚀+红外激光内部改质的复合工艺，进一步减少热影响区。 2. 智能化升级：集成AI实时缺陷检测，动态调整激光参数，实现零缺陷切割。 总结：碳化硅激光划切机通过精准的光-机-电协同控制，攻克了硬脆材料加工难题，推动半导体产业向高效、高精度方向升级。随着800V高压平台电动车的普及，该技术将成为SiC器件量产的核心支撑。

碳化硅（SiC）作为第三代半导体材料的代表，因其高禁带宽度、高热导率、高击穿电场等优异性能，在电力电子、5G通信、新能源汽车等领域备受关注。然而，碳化硅晶片的加工难度极高，尤其是切割环节，直接影响到晶片质量和后续器件性能。以下是碳化硅晶片切割的详细工艺流程及关键技术解析。

一、碳化硅的材料特性与切割挑战

碳化硅的莫氏硬度高达9.2-9.3，仅次于金刚石，且具有高脆性。传统切割工艺（如普通金刚石锯片切割）易导致晶片边缘崩裂、表面微裂纹或内部应力集中，造成材料损耗率高（可超50%）。此外，碳化硅的化学稳定性强，难以通过化学腐蚀辅助切割。因此，切割过程需兼顾高精度、低损伤和效率。

二、主流切割工艺与技术解析

1. 金刚石线切割（Diamond Wire Sawing）

– 原理：利用表面镀有金刚石磨粒的金属线高速往复运动，通过机械磨削实现切割。

– 设备与参数：使用多线切割机，线径通常为100-200微米，金刚石颗粒尺寸约5-20微米。切割速度约0.5-2 mm/min，线张力需精确控制以避免断线。

– 优势：切割损伤层较薄（约10-20微米），材料利用率高，适合大尺寸晶锭（如6英寸及以上）。

– 挑战：耗材成本高，需持续冷却液（如聚乙二醇）润滑散热，且切割后需复杂清洗。

2. 激光切割（Laser Dicing）

– 技术分类：

– 烧蚀切割：高能激光（如皮秒/飞秒激光）直接气化材料，精度达微米级，但热影响区（HAZ）可能导致晶格缺陷。

– 隐形切割（Stealth Dicing）：激光聚焦于晶圆内部形成改性层，通过机械力分离，几乎无碎屑，但设备成本极高。

– 适用场景：薄片（<200 μm）或复杂图形切割，常用于器件分离阶段。 3. 等离子体切割（Plasma Cutting） - 原理：利用高能等离子体束局部熔化材料，辅以气流去除熔渣。 - 特点：速度快，但热损伤大，需后续抛光处理，目前应用较少。 三、切割工艺流程详解 1. 晶锭准备 碳化硅晶锭通过物理气相传输法（PVT）生长后，需进行X射线定向确定晶体取向，并粘接至陶瓷基板以固定。 2. 切割阶段 - 线切割：晶锭置于多线切割机，金刚石线以每秒10-20米速度循环运动，同时喷洒冷却液。切割厚度由进给系统控制，单次可切数百片。 - 激光加工：通过光路系统调整激光焦点，逐行扫描完成切割，需氮气或氩气保护防止氧化。 3. 后处理 - 研磨与抛光：使用金刚石磨盘去除损伤层，化学机械抛光（CMP）使表面粗糙度<1 nm。 - 清洗与检测：超声清洗去除残留磨料，并通过光学显微镜、XRD等检测裂纹和晶体完整性。 四、技术难点与创新方向 1. 薄片化趋势：随着器件需求向高功率、小型化发展，晶片厚度需从350 μm降至100 μm以下，对切割应力控制提出更高要求。 2. 多线切割优化：开发超细金刚石线（线径<80 μm）并优化砂浆配方，以提升切割效率。 3. 复合工艺：如“激光诱导+线切割”结合，先通过激光预处理降低材料硬度，再机械切割减少损伤。 五、结语 碳化硅晶片切割是半导体制造中的关键瓶颈，其技术进步直接影响下游器件的可靠性和成本。当前，金刚石线切割仍是主流，但激光技术有望在未来实现突破。随着国产设备在精度与稳定性上的提升，碳化硅产业链将加速迈向自主化，支撑新能源与高频通信等战略产业发展。

碳化硅晶片划切机是一种用于高精度切割碳化硅（SiC）半导体材料的专用设备。由于碳化硅具有极高的硬度（莫氏硬度达9.5，仅次于金刚石）和化学稳定性，传统机械切割方式效率低且易导致材料崩边，因此划切机需采用先进技术实现高效精密加工。以下从技术原理、核心组件及工艺流程三方面详细解析其工作原理。

一、技术原理：激光诱导隐切（Stealth Dicing）

现代碳化硅划切机普遍采用紫外激光（UV Laser）的隐切技术，其核心在于利用激光在材料内部形成改性层，通过精准控制实现”内切割”而非表面切割。具体原理包括：

1. 非线性吸收效应：紫外激光（波长355nm）通过高光子能量穿透碳化硅表面，在焦点区域引发非线性吸收，使材料发生光热或光化学改性。

2. 改性层形成：激光束聚焦于晶片内部（通常距表面50-100μm），通过逐点扫描形成连续改性层，该区域晶体结构被破坏，机械强度显著降低。

3. 热应力控制：采用脉冲宽度小于10ps的超快激光，减少热影响区（HAZ），避免微裂纹扩展。典型参数为：功率5-20W，重复频率100-500kHz，扫描速度100-1000mm/s。

二、核心组件系统

1. 激光发生系统

– 紫外固体激光器：输出波长355nm，脉冲能量＞20μJ，光束质量M²＜1.3

– 光束整形模块：含扩束镜、反射镜组和动态聚焦镜，实现光斑直径3-10μm可调

– 振镜扫描系统：定位精度±1μm，最大加速度5g，支持矢量扫描路径规划

2. 运动控制系统

– 高精度气浮平台：X/Y轴行程300×300mm，重复定位精度±0.5μm

– 六轴联动系统：集成Z轴聚焦控制与θ轴晶向校准，适应不同晶面切割需求

– 视觉定位系统：配备5μm级线阵CCD和图像处理算法，自动识别切割道（Street）位置

3. 辅助系统

– 实时监测模块：集成声发射传感器和共焦显微镜，在线检测切割深度与质量

– 环境控制系统：维持温度波动＜±0.1℃，湿度40%±5%，配备局部真空吸附装置

三、工艺流程

1. 晶片装载与对准

– 机械手将6/8英寸晶片转移至陶瓷吸盘，真空吸附固定

– 视觉系统扫描对准标记（Alignment Mark），计算切割路径补偿值

2. 激光隐切加工

– 动态聚焦系统调整焦点深度至设定值（通常为晶片厚度的1/3-1/2）

– 振镜系统按DBF（Design Before Fracture）路径进行螺旋线扫描，相邻扫描线间距2-5μm

– 功率闭环控制模块根据反射光强度实时调节激光输出

3. 裂片分离

– 施加均匀机械应力（如真空吸笔阵列拉伸），沿改性层分离芯片

– 红外热成像检测崩边尺寸，控制缺陷＜10μm

4. 质量检测

– 白光干涉仪测量切割面粗糙度（Ra＜0.5μm）

– 自动光学检测（AOI）系统筛选合格芯片

四、技术优势

相比传统刀片切割，激光划切良品率提升至99.7%，材料损耗降低80%，切割速度可达300mm/s。通过多焦点并行加工技术，8英寸晶片全切时间缩短至15分钟内。该技术特别适用于1200V以上高压SiC功率器件制造，能满足新能源汽车、5G基站等高端应用需求。

未来发展趋势将聚焦于超快激光与人工智能的结合，通过机器学习优化切割参数，实现不同晶向、掺杂浓度材料的自适应加工，推动第三代半导体制造技术向更高精度方向发展。
