PCB线路板激光打码机工作流程详解
PCB线路板激光打码机是一种通过高精度激光在PCB表面进行永久性标记的智能设备，广泛应用于电子制造领域的序列号、二维码、品牌标识等信息标记。其工作流程融合了自动化控制、激光技术和视觉检测等关键技术，以下是该设备的完整工作流程解析：

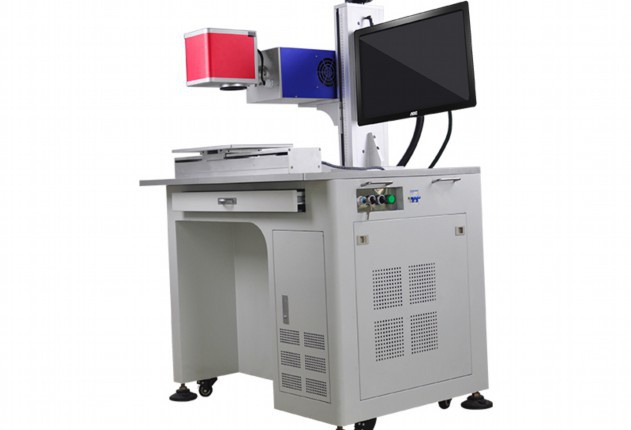

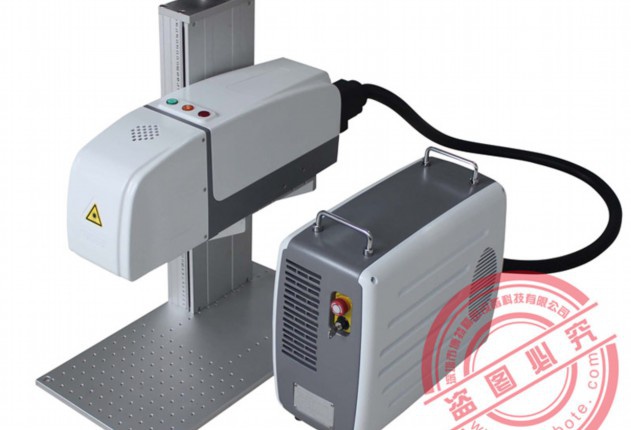

一、设备核心组成
1. 激光发生器：光纤/紫外/CO2三种主流类型，波长范围1064nm-355nm
2. 振镜系统：配备高速扫描振镜（速度达5m/s）和F-θ透镜
3. 视觉定位系统：500万像素CCD相机，搭配AI图像处理算法
4. 运动平台：XYZ三轴伺服系统，定位精度±0.01mm
5. 工业控制单元：集成PLC和专用打码软件，支持IPC通讯协议
二、标准化工艺流程
1. 预处理阶段
– 数据对接：MES系统自动下发生产工单，导入BOM信息
– 载具定位：真空吸附平台固定PCB板，平面度校准≤0.05mm
– 视觉定位：通过基准点（Fiducial Mark）自动补偿偏移量
– 参数匹配：根据PCB材质（FR-4/铝基板/陶瓷）调用预设参数库
2. 激光打码阶段
– 激光聚焦：动态调焦系统保持0.05mm焦深精度
– 能量控制：脉宽10-200ns可调，功率密度达10^6 W/cm²
– 标记过程：
铜箔层：采用热烧蚀工艺，深度10-30μm
阻焊层：光化学反应变色，无物理损伤
二维码生成：遵循ISO/IEC 16022标准，最小单元0.1mm
– 实时监控：红外测温模块确保基板温度＜80℃
3. 质量检测阶段
– AOI检测：二维码识别率≥99.9%，对比度＞50%
– 深度检测：共聚焦传感器测量标记深度
– 数据追溯：绑定IMEI/SN码上传至数据库
4. 后处理阶段
– 自动除尘：离子风刀清洁表面残留微粒
– 防氧化处理：可选氮气保护工艺
– 流程衔接：AGV联动实现无人化转运
三、关键技术参数
| 参数类别 | 典型值 | 影响因素 |
|-|-|-|
| 打码速度 | 200-500字符/秒 | 图形复杂度/激光频率 |
| 标记线宽 | 0.02-0.1mm | 光斑直径/扫描速度 |
| 位置精度 | ±0.015mm | 机械振动/温度漂移 |
| 最小字符高度 | 0.3mm | 光学分辨率/材料特性 |
四、工艺优化要点
1. 材料适配方案：
– FR-4基板：推荐1064nm光纤激光器，功率20-30W
– 陶瓷基板：采用355nm紫外激光，避免热应力裂纹
– 柔性PCB：使用低功率脉冲模式（＜5W）
2. 质量控制措施：
– 定期校准光路系统（每8小时/次）
– 建立灰度值对照表（对比度60%-90%）
– 实施SPC过程控制（CPK≥1.33）
3. 维护保养制度：
– 每日检查冷水机组（温度22±1℃）
– 每周清洁光学镜片（乙醇纯度99.9%）
– 每月校验定位精度（激光干涉仪检测）
五、技术发展趋势
1. 复合加工技术：集成LDS激光直接成型功能
2. 智能工艺系统：AI自适应参数优化算法
3. 绿色制造：开发无挥发性产物标记工艺
4. 微观标记：纳米级激光实现芯片级打码
当前主流设备如ESI 5330、IPG Photonics ILS系列已实现600mm/s的加工速度，标记分辨率达到5000dpi。通过工艺优化，激光打码相较传统丝印可降低30%生产成本，同时提升产品追溯系统的可靠性。随着5G和物联网技术的普及，激光打码技术正朝着智能化、微型化、高集成度的方向持续演进。
