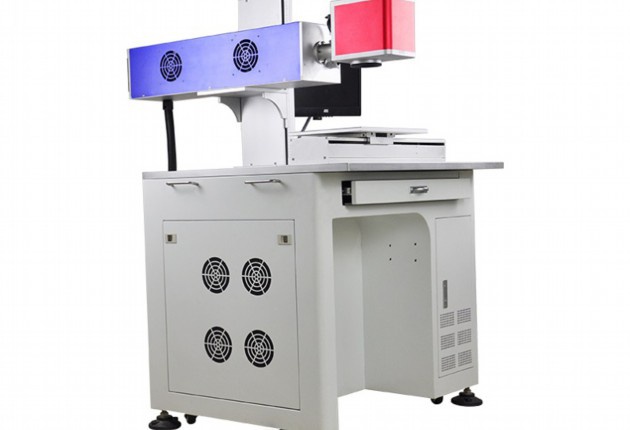

PCB线路板激光打码机保养方法

以下是关于激光打码机保养的专业指南，结构清晰、内容详实，供您参考：

激光打码机保养全攻略

激光打码机作为精密工业设备，其性能直接影响生产效率和产品标识质量。科学的保养能延长设备寿命、降低故障率。以下从日常维护、定期保养、安全操作三方面展开说明。

一、日常维护：基础保养不可忽视

1. 清洁设备表面及工作环境

– 每日关机后，用无尘软布擦拭机身，避免粉尘、油污堆积。

– 使用专用镜头纸或棉签清洁激光镜头、振镜窗口，禁用酒精等腐蚀性溶剂。

– 保持车间环境整洁，建议温度10-30℃、湿度≤70%，避免金属碎屑、液体飞溅。

2. 检查散热系统

– 确保散热风扇运行正常，通风口无堵塞。

– 水冷机型需每日检查冷却液水位，发现浑浊及时更换，防止管路堵塞。

3. 软件与参数检查

– 开机后确认控制软件无报错，打样测试标记清晰度。

– 记录每日运行参数（功率、速度等），异常波动需排查原因。

二、定期保养：关键部件深度维护

1. 光学系统保养（每月/每500小时）

– 镜片维护：拆卸激光输出头，用无水乙醇单向擦拭聚焦镜、反射镜，避免划伤。

– 光路校准：使用校准纸检查光斑是否居中，偏移需通过软件调整振镜偏移值。

– 激光器检查：监测出光稳定性，功率衰减超过15%需联系厂商检测气体或晶体。

2. 机械与电路系统（每季度/每1500小时）

– 运动部件润滑：导轨、丝杆涂抹专用高温润滑脂，清除旧油脂残留。

– 电路检测：用万用表测试电源输出电压稳定性，接地电阻≤4Ω。

– 接头加固：检查激光器、振镜等信号线接口，防止松动导致接触不良。

3. 耗材更换周期

| 部件 | 更换周期 | 注意事项 |

|-|-|-|

| 滤芯/滤网 | 3-6个月 | 根据粉尘量缩短周期 |

| 冷却液 | 水冷型1年/次 | 选用防冻防垢型专用液 |

| 紫外激光管 | 8000-10000小时 | 功率低于70%需更换 |

三、安全操作与故障预防

1. 操作规范

– 开机前确认急停按钮复位，避免突然断电。

– 调整焦距时佩戴防护眼镜，严禁裸眼直视激光束。

2. 常见故障预警

– 标记模糊：检查镜片污染、焦距偏移或激光功率不足。

– 设备异响：立即停机，排查散热风扇轴承或导轨异物。

– 软件死机：备份参数后重启，避免频繁强制关机。

3. 建立保养档案

– 记录每次保养时间、更换部件及异常情况，便于追溯分析。

– 建议与厂商签订年度维护协议，进行深度检测与参数优化。

四、总结：保养的价值

定期保养可减少60%以上的突发故障，延长设备使用寿命3-5年。通过标准化维护流程，不仅能确保标识精度达标，还可降低能耗10%-20%。建议企业将保养计划纳入生产管理体系，实现降本增效。

注：不同机型可能存在差异，具体操作请参考设备说明书或咨询厂家技术人员。

以上内容共计约800字，涵盖激光打码机保养的核心要点，可根据实际需求调整细节描述。

激光打码机工作原理与技术解析

激光打码机作为现代工业标识技术的核心设备，凭借其高效、精准、环保等优势，广泛应用于电子元件、食品包装、医疗器械、汽车零部件等领域的永久性标记。其核心技术基于激光与材料相互作用产生的物理或化学变化，通过精密控制系统实现高精度打码。以下从工作原理、核心组件及工作流程三个层面展开分析。

一、激光打码的基本原理

激光打码的本质是利用高能量密度的激光束在材料表面引发可控的物理或化学反应，形成肉眼可见的标记。其过程可概括为：

1. 能量吸收：激光器发射特定波长（如光纤激光1064nm、CO₂激光10.6μm）的光束，材料表面对该波长产生选择性吸收。

2. 能量转化：吸收的光能转化为热能或光化学能，通过两种主要作用机制实现标记：

– 热效应（适用于金属、塑料等）：激光瞬间汽化表层材料或引发氧化反应，通过烧蚀形成凹痕或颜色变化。

– 光化学反应（适用于高分子材料）：紫外激光（如355nm）打断材料化学键，引发分子结构重组产生颜色对比。

3. 形貌/色彩改变：通过控制激光参数（功率、频率、扫描速度）调节作用深度与范围，最终形成文字、二维码等图形。

二、核心组件构成与功能

激光打码机由四大核心系统协同工作：

1. 激光发生器

作为能量源，决定打码效果的关键参数包括：

– 波长：光纤激光器适用于金属及硬质塑料；CO₂激光器擅长处理非金属（木材、玻璃）；紫外激光器用于热敏感材料。

– 峰值功率：直接影响材料去除效率，通常10W-100W范围可调。

– 脉宽：短脉冲（纳秒级）减少热影响区，超快皮秒激光可实现冷加工。

2. 振镜扫描系统

由高速振镜电机与F-θ透镜组成，工作原理如下：

– X/Y振镜：接收控制信号偏转反射镜，精确控制激光焦点在平面内的移动路径。

– 动态聚焦模块（选配）：通过Z轴移动补偿场镜焦平面曲率，实现大幅面均匀打标。

3. 控制系统

集成运动控制卡与专用软件，实现：

– 图形处理：将矢量图转换为振镜偏转坐标序列。

– 参数优化：根据材料特性自动匹配功率、频率等参数。

– 同步触发：与生产线传送带速度联动，确保动态打标精度。

4. 辅助系统

– 冷却装置：水冷/风冷系统维持激光器温度稳定性。

– 红光定位：可见光预览打标位置，减少调试时间。

– 排烟除尘：负压抽吸处理加工产生的微粒与气体。

三、典型工作流程

以金属零件二维码打标为例，完整流程包括：

1. 数据输入：通过ERP系统导入产品序列号，软件自动生成Data Matrix码。

2. 参数设定：选择光纤激光器，设置功率30W、频率50kHz、扫描速度2000mm/s。

3. 对焦校准：使用激光测距传感器确定工件表面处于焦平面±0.2mm内。

4. 动态追踪：光电传感器检测传送带上的工件位置，触发激光脉冲同步打标。

5. 质量检测：集成CCD相机进行OCR读取，不良品自动剔除。

四、技术优势与应用拓展

相比传统油墨喷码，激光打码具备显著优势：

– 永久性标记：抗磨损、耐腐蚀，满足IATF 16949等追溯要求。

– 微米级精度：最小线宽可达20μm，支持医疗器械微缩标识。

– 非接触加工：避免材料变形，适用于脆性晶圆、柔性包装膜。

– 环保节能：无耗材消耗，单台设备年减排VOCs超500kg。

随着超快激光、3D动态聚焦等技术的发展，激光打码正向着彩色标记（通过氧化层干涉显色）、曲面自适应打标等高端应用延伸，持续推动智能制造升级。

通过上述分析可见，激光打码机通过光-热/光化学能转换机理，结合精密光学与自动化控制技术，实现了高效、灵活的标识解决方案，成为工业4.0时代不可或缺的智能装备。

以下是一篇关于Videojet激光打码机原理的详细解析：

Videojet激光打码机原理与技术解析

激光打码技术作为现代工业标识领域的核心技术之一，凭借其高效、精准和环保等优势，逐步替代传统喷墨印刷。Videojet作为全球知名的标识解决方案供应商，其激光打码机在食品、医药、电子等行业广泛应用。本文将深入解析Videojet激光打码机的工作原理、核心组件及技术特点。

一、激光打码技术基础

激光打码是通过高能量激光束作用于物体表面，通过物理或化学反应形成永久性标记的过程。与传统喷墨技术相比，其无需耗材、无污染，且标记耐高温、抗腐蚀。Videojet激光打码机主要分为CO2激光机（适用于非金属材料）和光纤激光机（适用于金属及部分塑料），用户可根据材料特性选择适配机型。

二、Videojet激光打码机的核心组件

1. 激光发生器

作为设备核心，激光发生器通过电能激发气体（CO2）或晶体介质（光纤）产生高能激光束。Videojet采用封闭式设计，确保激光输出稳定且寿命长达数万小时。

2. 振镜扫描系统

由高速振镜和聚焦透镜组成，通过计算机控制振镜反射角度，精确引导激光在材料表面移动，实现复杂图形和文字的快速刻印。Videojet的振镜系统精度可达微米级，确保标记清晰细腻。

3. 控制系统与软件

集成智能化软件支持多种文件格式导入（如矢量图、位图），用户可自定义标记内容、位置及深度。Videojet独有的JobMaster软件提供自动化模板，简化操作流程。

4. 冷却系统

采用风冷或水冷装置，保障激光器长时间运行不过热，尤其在高功率机型中，冷却效率直接影响设备稳定性。

三、激光打码的工作原理

1. 图像生成与路径规划

用户通过软件设计标记内容，系统将其转换为数字信号，并规划激光扫描路径。Videojet设备支持动态打码，可实时连接数据库更新信息（如生产日期、批次号）。

2. 激光与材料相互作用

– 表层氧化：针对金属材料，激光高温使表面氧化，生成深色标记。

– 烧蚀剥落：对塑料或涂层材料，激光去除表层物质，形成对比色凹痕。

– 发泡反应：部分塑料受热后内部发泡，产生浅色标记。

Videojet通过调节功率、频率和速度，精准控制作用深度，避免材料损伤。

3. 高速动态打码

结合传送带同步技术，即使产品高速移动，激光束仍能通过实时追踪完成精准打码，适应流水线生产节奏。

四、Videojet激光打码机的技术优势

1. 高适应性

通过参数预设功能，可快速切换不同材料的打码方案。例如，在饮料瓶盖（塑料）与罐头（金属）之间切换时，设备自动调整能量与焦距。

2. 低维护成本

无油墨、溶剂等耗材，日常仅需清洁光学组件。Videojet设计模块化结构，关键部件（如透镜）可快速更换。

3. 符合行业规范

满足FDA、EU等对食品、药品包装标识的法规要求，标记不可擦除，有效防伪。

4. 环保与安全

激光打码过程无VOC排放，设备配备防护罩及安全传感器，避免误操作导致激光泄漏。

五、典型应用场景

– 食品行业：在包装上标记保质期、追溯码，耐低温冷藏或高温杀菌环境。

– 电子元件：在PCB板刻印微缩编号，不影响导电性能。

– 医疗器械：不锈钢手术器械的永久性标识，耐受反复高温消毒。

六、维护与注意事项

– 定期清洁光学镜片，避免灰尘影响激光聚焦。

– 避免在潮湿或多尘环境中使用，以防电路短路或振镜精度下降。

– 操作人员需接受专业培训，严禁擅自拆卸激光模块。

结语

Videojet激光打码机通过融合光学、机械与计算机技术，实现了工业标识的高效革新。其原理核心在于精准控制激光能量与作用方式，结合智能化软件，为各行业提供可靠标识解决方案。随着材料科学进步，未来激光打码技术将进一步向超高速、超精细方向发展。

全文约800字，涵盖技术原理、设备结构、应用场景及维护要点，适合作为工业设备技术文档或培训资料参考。
