激光打码机常见故障及解决方案

激光打码机凭借其高效、精准、无耗材等优势，广泛应用于食品、医药、电子等行业的标识领域。然而，设备在长期使用中可能因操作、环境或部件老化等问题出现故障。本文整理了几类典型故障及其解决方法，帮助用户快速排查问题并恢复生产。

一、激光输出异常

1. 激光强度不足或无输出

– 可能原因：电源电压不稳定；激光管老化；光路偏移或镜片污染；水冷系统故障（若为水冷机型）。

– 解决方案：

– 检查电源稳定性，配置稳压器；

– 测试激光管功率，必要时更换；

– 清洁聚焦镜、反射镜等光路组件，校准光路；

– 检查水冷机运行状态，确保水温正常（建议25℃±2℃）。

2. 打码效果模糊或深浅不一

– 可能原因：焦距不准确；打标速度与功率不匹配；材料表面不平整或涂层不均。

– 解决方案：

– 重新调整焦距，使用红光定位辅助校准；

– 根据材料特性调整打标参数（降低速度或提高功率）；

– 清洁材料表面，确保加工面平整。

二、设备运行故障

1. 设备无法启动或突然停机

– 可能原因：电源线路接触不良；急停按钮被触发；主板或控制卡故障；散热不良导致过热保护。

– 解决方案：

– 检查电源插头、开关及保险丝；

– 复位急停按钮，排查电路短路问题；

– 重启设备并更新驱动软件，必要时联系厂家检修主板；

– 清理风扇及散热口灰尘，改善通风环境。

2. 振镜电机异常（打标偏移/抖动）

– 可能原因：振镜电机驱动信号异常；电机内部损坏；外部电磁干扰。

– 解决方案：

– 重启设备并重新校准振镜；

– 更换振镜电机或驱动模块；

– 设备远离强电磁干扰源，加装屏蔽装置。

三、软件与通信问题

1. 软件无法识别设备或通讯中断

– 可能原因：数据线松动；USB驱动未安装；软件版本不兼容；电脑系统冲突。

– 解决方案：

– 重新插拔数据线或更换线材；

– 安装官方驱动，关闭杀毒软件避免误拦截；

– 升级打标软件至适配版本；

– 更换电脑或重装系统（建议使用Windows 7/10专业版）。

2. 打标内容错乱或格式异常

– 可能原因：文件编码错误；字体缺失；参数设置冲突。

– 解决方案：

– 检查文件格式（如DXF、PLT等），重新导入；

– 安装缺失字体或转换为矢量图形；

– 恢复默认参数后逐步调试。

四、环境与维护问题

1. 镜片频繁污染或烧损

– 可能原因：工作环境粉尘过多；冷却系统故障导致镜片过热；清洁方式不当。

– 解决方案：

– 加装设备防尘罩，定期清理工作台；

– 检查散热系统，更换破损镜片（使用无尘棉签蘸酒精轻擦）；

– 避免直接用手接触光学镜片。

2. 设备噪音过大

– 可能原因：风机轴承磨损；导轨缺油；螺丝松动。

– 解决方案：

– 更换散热风机；

– 为导轨涂抹专用润滑脂；

– 紧固机身螺丝并检查机械结构稳定性。

五、预防性维护建议

1. 日常保养：

– 每日使用后清洁设备表面及光路组件；

– 每周检查散热系统、传动部件润滑情况；

– 每月备份参数文件，校准光路精度。

2. 长期停用注意事项：

– 关闭电源并拔掉插头，覆盖防尘布；

– 镜片拆卸后存放于干燥箱，避免霉变。

通过定期维护与规范操作，可显著降低激光打码机故障率。若问题复杂无法自行解决，建议及时联系专业技术人员，避免因误操作造成更大损失。保持设备良好状态，方能确保生产效率与标识质量。

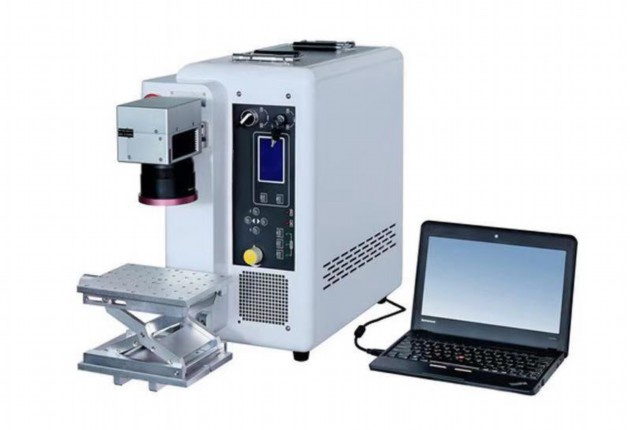

激光打码机是一种利用高能激光束在物体表面进行永久性标记的工业设备，广泛应用于食品包装、电子元件、医疗器械、汽车零部件等行业。其核心原理是通过激光与材料相互作用，实现精准、高效且环保的标识加工。以下从工作原理、系统构成、加工类型及优势等方面展开详细说明。

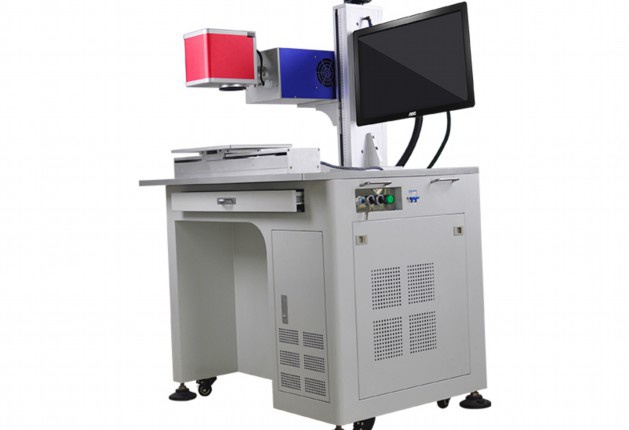

一、激光打码机的核心组成

1. 激光发生器

激光打码机的核心是激光器，常见类型包括光纤激光器（波长1064nm，适合金属材料）、CO₂激光器（波长10.6μm，适用于非金属）和紫外激光器（短波长，用于高精度冷加工）。激光器通过电能激发工作物质（如CO₂气体或掺镱光纤）产生高能光子，形成单色性、方向性极佳的激光束。

2. 光学控制系统

包括振镜、透镜和聚焦系统。振镜由高速电机驱动的反射镜组成，通过计算机控制偏转角度，精确引导激光路径；透镜组将激光束聚焦成微米级光斑，能量密度可达10⁶~10⁸ W/cm²，从而实现材料表面的烧蚀或化学反应。

3. 计算机控制系统

通过专用软件将文字、条形码或图案转化为数字信号，控制振镜扫描路径、激光功率及脉冲频率。部分设备支持与生产线PLC联动，实现动态打码。

二、工作原理：能量与材料的相互作用

激光打码的过程本质是激光能量与材料表层发生物理或化学变化的过程，具体方式取决于材料属性和激光参数：

1. 热效应加工（适用于金属、塑料）

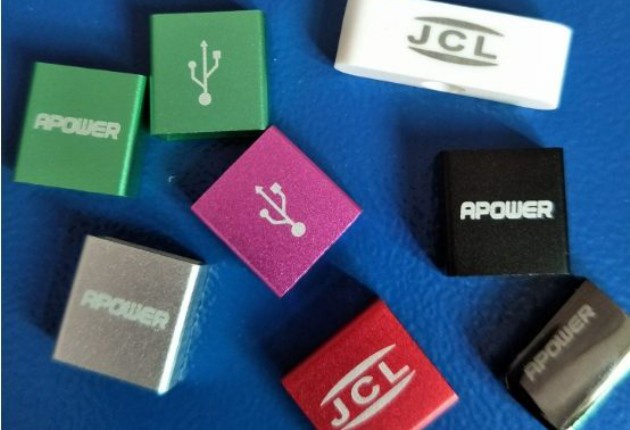

高能激光束瞬间加热材料表面至汽化或熔化温度，通过烧蚀形成凹痕或颜色变化。例如，光纤激光在金属表面产生氧化反应，生成深色标记；CO₂激光则通过碳化有机物（如塑料）实现对比度标识。

2. 光化学冷加工（适用于玻璃、硅片）

紫外激光通过短波长、高光子能量直接破坏材料分子键，引发光解或改性反应，避免热影响区。例如，在透明玻璃上生成无裂纹的亚表面标记。

3. 发泡与变色（适用于某些塑料）

适度能量使材料表层膨胀发泡，或激发颜料分子结构变化，形成可视标记，常见于食品包装日期打印。

三、加工模式分类

1. 矢量扫描式

振镜控制激光束按预设路径逐线扫描，适合复杂图形和可变数据（如序列号）。

2. 掩模式

激光通过模板投影一次性成型，效率高但灵活性低，适用于固定图案批量加工。

3. 点阵式

通过高频率脉冲形成点阵组合，类似打印机原理，多用于简单字符。

四、技术优势与应用场景

1. 非接触加工

激光无需接触物体表面，避免机械应力，尤其适合脆性材料（如玻璃瓶）或精密元件。

2. 永久性与防伪性

标记不可擦除，且可通过微结构（如二维码）实现高安全性追溯，应用于医药、芯片行业。

3. 环保高效

无需油墨或化学试剂，减少污染；加工速度可达每分钟数百个字符，支持高速生产线。

4. 高精度适应性

最小线宽可达0.01mm，支持从医疗器械微雕到轮胎模具深雕等多种需求。

五、典型应用案例

– 食品饮料：在PET瓶身标记保质期，耐摩擦且符合食品安全标准。

– 电子工业：在PCB板上雕刻二维码，实现元件溯源。

– 珠宝加工：利用紫外激光在宝石内部刻写防伪编号。

结语

激光打码技术融合了光学、材料学与自动化控制，其核心是通过精准的能量控制实现材料表层的可控改性。随着超快激光（飞秒级脉冲）等技术的发展，未来将在更精细加工领域（如柔性电子、生物材料）发挥更大潜力。

激光打码技术作为现代工业标识领域的核心解决方案，其原理融合了光电物理与材料科学的精妙结合。本文将以Videojet激光打码系统为例，深入解析其技术架构及工业应用价值，为制造业从业者提供专业参考。

一、激光发生系统的核心构造

Videojet设备采用模块化设计，其核心由激光源、振镜系统和控制单元构成。光纤激光器通过掺杂稀土元素的光纤介质产生1064nm近红外激光，相较于传统CO2激光，光束质量因子M²<1.3，能量转换效率高达30%。Q开关以40kHz频率调制脉冲宽度，实现50ns级超短脉冲输出，峰值功率可达20kW。 二、光束控制关键技术

配备德国Scanlab振镜系统，扫描速度达10m/s，配合f-theta透镜实现300×300mm²幅面内±0.01mm定位精度。动态聚焦系统通过Z轴自动补偿，确保不同景深位置的光斑直径稳定在70μm。Videojet独有的BeamTrack技术实时监测光束模式，通过闭环反馈调节确保长期运行稳定性。

三、材料作用机理分类

1. 热烧蚀模式：针对聚合物材料，激光功率密度超过10^6W/cm²时引发光热解，通过编程控制烧蚀深度形成0.2-0.5mm的凹痕标识

2. 发泡反应模式：对PVC等材料采用5W低功率扫描，表面温度瞬时达到300℃引发微膨胀，形成高对比度白色标记

3. 分子重构模式：在金属表面通过飞秒级脉冲引发等离子体震荡，改变表层晶体结构产生永久性暗化标记

四、智能化控制系统

Videojet配备Jetrion软件平台，支持PLM/ERP系统集成，可实时接收生产数据并生成动态二维码。视觉定位系统采用200万像素CCD，配合几何匹配算法实现±0.05mm的自动纠偏。数据库管理系统存储5000+种材料参数，能根据产品材质自动优化激光参数组合。

五、工业应用优势分析

对比传统喷墨技术，激光打码具备显著优势：在高速产线实现300件/分钟打码速度，标识耐酒精擦拭、高温灭菌等严苛测试。Videojet 6220机型通过IP66认证，可在-10℃至45℃环境连续运行。维护周期长达10,000小时，较机械式打码设备降低70%运维成本。

六、行业应用场景拓展

在食品医药领域，满足FDA 21 CFR Part 11合规要求，实现药品铝塑板隐形打码；汽车行业用于VIN码直接标刻，满足ISO/TS 16949追溯要求；电子元件在PCB表面标记0.5mm微型二维码，读取率超过99.99%。

随着工业4.0发展，Videojet最新机型已集成IoT功能，通过OPC UA协议实现设备状态远程监控。激光打码技术正朝着超快脉冲、多波长复合的方向演进，在智能制造体系中扮演着不可或缺的数字化标识角色。选择适配的激光解决方案，可有效提升产品追溯精度并降低全生命周期管理成本。
