PCB线路板激光打码机参数设置详解

以下为PCB线路板激光打码机参数设置详解，结合核心参数对标记效果的影响及操作建议，共分六大模块解析：

一、设备原理与参数逻辑

PCB激光打码机通过聚焦高能光束气化材料表层，参数调节直接影响能量分布与作用时间。关键公式：能量密度=功率/(速度×频率)，需平衡效率与精度。

二、核心参数矩阵表

| 参数项 | 影响维度 | FR-4基板参考值 | 陶瓷基板参考值 | 柔性板注意事项 |

|–||-|–|-|

| 功率(W) | 刻痕深度/碳化风险 | 10-30W（CO2） | 5-15W（光纤） | ≤8W防穿透PI层 |

| 频率(kHz)| 点间距/边缘平滑度 | 20-50kHz | 80-100kHz | 高频减少热应力变形 |

| 速度(mm/s)| 生产效率/线宽一致性 | 800-1500 | 300-600 | ＞2000易导致虚印 |

| 填充间距 | 实心填充/镂空效果 | 0.02mm（二维码） | 0.05mm（Logo） | 间距过大降低OCR识别率|

| 焦距(mm) | 光斑直径/能量集中度 | 127±0.2（CO2） | 163±0.1（绿光） | 每日校准防热漂移 |

| Q频率 | 脉冲控制/热影响区(HAZ) | 自动模式 | 手动20-30ns | 敏感IC区域需＜15ns |

三、特殊场景参数策略

1. 阻焊层打码（绿油）

– 采用低功率（12W）+高扫描速度（2000mm/s）实现表层氧化变色

– 频率设为连续模式避免颗粒感

2. 金属化孔环标记

– 启用环形光斑技术，功率提升20%补偿铜面反射损耗

– 添加3次重复扫描确保阳极氧化层穿透

四、异常诊断与参数修正

| 现象 | 成因分析 | 参数优化方向 | 辅助措施 |

|–||||

| 字符边缘毛刺 | 频率过低导致脉冲重叠 | +15%频率，-5%功率 | 清洁振镜透镜 |

| 二维码读码失败| 填充过密产生热堆积 | 间距增大0.01mm，启用飞行打标 | 灰度值校准 |

| 基板碳化发黄 | 驻留时间过长 | 速度提升30%，启用气体保护 | 更换氮气惰性环境 |

| 深度不均 | 离焦或平台不平 | Z轴重校准，开启自动调焦 | 使用真空吸附工作台 |

五、智能参数管理系统

1. MES对接功能：自动载入不同板型的工艺配方（Gerber解析自动匹配线宽）

2. 能量闭环反馈：实时监测激光器输出波动并补偿（±2%功率容差）

3. 深度学习优化：通过CCD视觉系统采集样本，自动迭代出最佳参数组合

六、安全操作规范

– 必须进行IPG四级防护：安装连锁光闸+区域传感器

– 每日开机执行光路校准测试（标准测试板损耗率＜0.1%）

– 每月维护扫描振镜轴承，防止高速运动失准

通过精准调控参数组合，可实现5μm级超高精度标记，同时将热影响区控制在15μm以内。建议建立参数矩阵数据库，结合DOE实验设计持续优化工艺窗口。

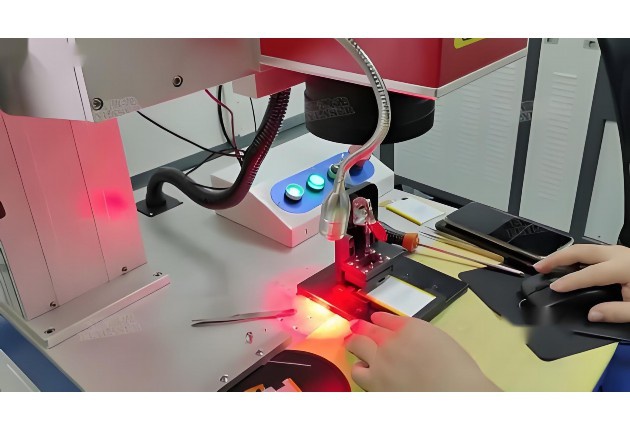

激光打码机参数调试是一项需要结合设备性能、材料特性和加工需求的技术工作。以下是分步骤的调试指南，帮助用户快速掌握核心方法：

一、调试前准备工作

1. 设备检查：清洁光学镜头，确认冷却系统运行正常，检查振镜和场镜无污损

2. 材料测试片准备：准备与生产材料同批次、同厚度的测试样片

3. 参数记录表：制作包含功率、速度、频率、填充间距等参数的记录表格

二、核心参数调试流程

1. 基础参数设定（以通用塑料为例）：

– 功率：初始设定30%（根据材料熔点调整）

– 速度：800mm/s起调

– 频率：20kHz（脉冲间隔50μs）

– 填充间距：0.03mm

– Q频宽：120μs（控制激光脉冲形状）

2. 聚焦校准：

使用自动对焦模块或定位标尺，确保焦点落在材料表面±0.2mm范围内。金属材料建议采用正离焦（焦点在材料上方），塑料则采用负离焦。

3. 参数优化顺序：

① 固定速度，调整功率梯度（每次±5%）

② 固定功率，调整速度（每次±100mm/s）

③ 优化填充线间距（0.02-0.05mm区间）

④ 微调频率（±5kHz）改善边缘锐度

⑤ 开启逐行扫描模式减少热堆积

三、特殊材料调试要点

1. 阳极氧化铝：采用低功率（15-20%）、高频率（80kHz）、三次扫描

2. PET薄膜：功率8-12%、速度1500mm/s、环形填充模式

3. 不锈钢：功率65%、频率5kHz、使用氩气保护

四、常见问题解决方案

1. 标记发黄（热影响过大）：

– 降低功率5-10%

– 提高速度200-300mm/s

– 改用点阵填充模式

2. 线条断续：

– 检查光路准直（偏差应<0.1mrad） - 提高Q频宽至150μs - 降低填充间距至0.02mm 3. 景深不足： - 更换长焦场镜（如F=254mm） - 调整Z轴补偿参数（每±1mm补偿5%功率） 五、安全与维护 1. 必须佩戴1064nm防护眼镜 2. 每周清洁光学组件（使用专用无尘布+无水乙醇） 3. 每月校准振镜偏移量（标准靶误差<0.05mm） 调试完成后应进行48小时连续打样测试，记录参数波动范围。建议建立材料参数数据库，积累不同批次的工艺数据。通过科学调试可提升打码效率30%以上，同时延长设备使用寿命。对于特殊应用场景，建议配合激光共聚焦显微镜分析打标截面，进一步优化参数组合。

激光打码机原理及其在Videojet设备中的应用

激光打码技术作为现代工业标识领域的核心技术之一，以其高效、精准、持久的特性广泛应用于食品、医药、电子、汽车等行业的产线标识环节。Videojet作为全球领先的工业标识解决方案提供商，其激光打码机融合了先进的光学技术与智能控制系统，成为行业标杆。本文将从激光打码的基本原理出发，结合Videojet设备的技术特点，解析其工作流程及核心优势。

一、激光打码技术的基本原理

激光打码机的核心原理是利用高能量密度的激光束与材料表面发生物理或化学反应，从而形成永久性标记。具体过程可分为以下三个阶段：

1. 激光产生与聚焦

激光器（如光纤激光器、CO2激光器等）通过激发工作物质（如掺镱光纤或二氧化碳气体）产生特定波长的激光。Videojet设备多采用光纤激光器（波长1064nm），适用于金属、塑料等材料的打码。激光经扩束镜、振镜等光学元件调整后，聚焦为微米级光斑，确保能量高度集中。

2. 材料表面作用机制

当激光作用于材料时，能量被吸收并转化为热能，引发多种效应：

– 烧蚀效应：去除表层材料（如金属氧化层），形成凹陷标记。

– 发泡/变色效应：对塑料等有机物，激光引发分子结构变化，产生颜色对比。

– 氧化反应：在高温下，金属表面与空气反应生成深色氧化物。

3. 图形控制与运动系统

通过计算机控制的振镜系统，激光束以高速偏转，按预设图案逐点扫描，结合产线运动同步完成动态打码。

二、Videojet激光打码机的核心技术

Videojet的激光打码设备（如Videojet 7300系列）在通用原理基础上，通过以下技术创新提升性能：

1. 智能激光源控制

采用脉冲调制技术，精确调节激光功率、频率及脉宽，适应不同材料。例如，在食品包装薄膜上实现“冷标记”，避免热损伤；而在金属表面则增强功率确保深度刻印。

2. 高速振镜系统与闭环反馈

配备高精度振镜，扫描速度可达3000mm/s，支持复杂图形实时打码。内置传感器实时监测光路偏移，自动校准，保障长期稳定性。

3. 集成化软件平台

Videojet的Designer软件支持可变数据（序列号、日期、二维码）无缝对接，并具备自动校验功能。用户可通过HMI界面一键切换打码参数，适配多品种生产需求。

4. 工业级防护设计

设备采用IP65防护等级，防尘防水，适应恶劣车间环境。同时配备安全联锁装置，确保激光误触发时自动停机。

三、典型应用场景与优势

1. 食品饮料行业

在PET瓶、罐头上标记保质期、批次号，符合FDA/EC标准。激光打码无耗材、无污染，避免传统油墨迁移风险。

2. 医药包装

药品铝塑板、玻璃瓶的批号与追溯码需永久清晰。Videojet设备通过低功率精细打码，确保不穿透包装阻隔层。

3. 电子元件

在PCB板、芯片载体上刻印微缩二维码，精度达0.1mm，满足元器件追溯需求。

核心竞争优势：

– 高效率：单日可处理数十万件产品，显著降低停机时间。

– 低维护：光纤激光器寿命超10万小时，无耗材成本。

– 灵活性：支持多种材料与复杂图形，适配未来产线升级。

四、总结

Videojet激光打码机通过精准的能量控制、高速光学系统及智能化软件，将激光技术的潜力充分释放于工业标识场景。其设备不仅满足高标准的打码质量与效率，更以模块化设计降低用户总拥有成本（TCO）。随着工业4.0对可追溯性要求的提升，此类技术将持续推动标识行业向绿色化、数字化演进。
