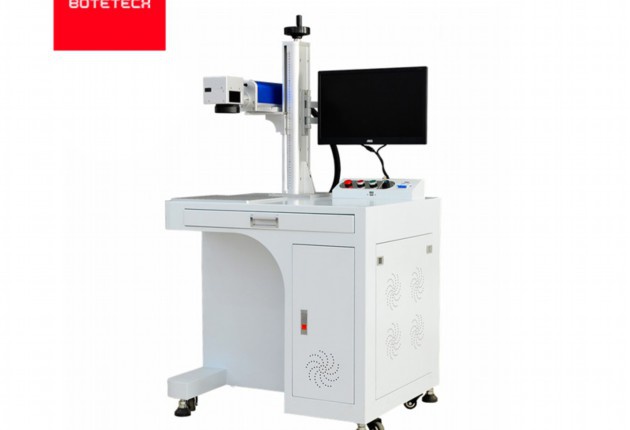

PCB线路板激光打码机技术参数

以下是关于PCB线路板激光打码机技术参数的详细说明，涵盖核心性能指标及功能特性，供行业参考：

一、激光器核心参数

1. 激光类型

– 光纤激光器：主流选择，波长1064nm，适用于金属/非金属PCB基材（如FR-4、铝基板），具有高精度、长寿命（10万小时以上）特点。

– 紫外激光器（355nm）：适用于柔性电路板（FPC）及高精度二维码雕刻，冷加工模式可减少热影响区。

– CO2激光器（10.6μm）：多用于有机材料表面打标，如覆盖膜字符印刷。

2. 激光功率

– 常规功率范围 10W-50W，高功率机型（50W+）可实现高速深雕，低功率（10W-20W）满足精细标记需求。

– 功率稳定性≤±2%，确保批量生产一致性。

3. 脉冲频率

– 调节范围 20kHz-200kHz，高频适合浅层氧化标记，低频用于深度雕刻。

二、加工性能指标

1. 打标精度

– 定位精度≤±0.005mm，重复精度≤±0.002mm，满足0201元件位号标记需求。

– 最小线宽可达0.01mm，支持HDI板微缩字符。

2. 打标速度

– 最高速≥7000mm/s，单字符（如1mm×1mm）打标时间≤0.2秒，支持在线式产线同步。

3. 打标深度

– 可调范围0.01-0.5mm，铜箔层雕刻需控制深度≤20μm以防基材损伤。

三、光学系统配置

1. 振镜系统

– 进口高速振镜（如SCANLAB），扫描速度≥5m/s，支持动态聚焦补偿曲面打标。

– 场镜焦距：标配110×110mm（F160镜头），可选配300×300mm大幅面镜头。

2. 红光定位

– 集成CCD预对准系统，定位误差＜0.01mm，支持BGA区域精准打标。

四、兼容性与适应性

1. 材料兼容性

– 支持FR-4、CEM-3、铝基板、陶瓷基板、聚酰亚胺等材料，可处理喷锡、沉金、OSP不同表面工艺。

2. 图形格式

– 兼容Gerber/DXF/PLT/AI文件，内置条码生成器（支持QR/DATA Matrix/Code128等）。

3. 环境要求

– 工作温度10-35℃，湿度＜70%，配备风冷/水冷系统保障持续运行。

五、智能化控制系统

1. 软件功能

– 具备自动拼版、二维码追溯、打标深度闭环控制功能，支持MES系统对接。

– 视觉识别系统可自动校正PCB涨缩偏差（±0.1mm补偿）。

2. 人机界面

– 10英寸工业触控屏，支持多语言切换，存储≥1000组工艺参数模板。

六、安全与认证

1. 防护等级

– 全封闭光路设计，符合 Class 1激光安全标准（IEC 60825-1），配备急停按钮及烟雾净化接口。

2. 认证标准

– 通过CE、FDA、RoHS认证，EMC抗干扰等级≥4级（EN 61000-6-4）。

七、设备物理参数

– 整机尺寸：1200×800×1100mm（标准机型）

– 工作台承重：≥30kg，支持双工位交替作业

– 功耗：＜3kW（含冷却系统）

选型建议

– 高密度板：优选紫外激光+0.1μm级精度配置

– 大批量生产：选择50W光纤激光+自动化上下料模块

– 混合材料产线：建议配置双激光源复合机型

该设备技术参数直接影响PCB追溯性、良率及产线UPH（单位小时产能），建议结合具体工艺需求进行参数验证测试。

PCB线路板激光打码机的技术参数是评估其性能和应用范围的核心指标，以下从激光系统、加工能力、软件功能及安全性等方面进行详细阐述，共分为六个部分：

一、激光系统核心参数

1. 激光类型

– 光纤激光器：主流选择，波长1064nm，适用于金属基PCB（如铝基板）及表面镀层（沉金、喷锡）标记，具有高稳定性和长寿命（≥10万小时）。

– 紫外激光器：波长355nm，专用于FR-4、陶瓷基板等非金属材料，冷加工特性可避免热影响区（HAZ），适合精密二维码、微细文字雕刻。

– CO₂激光器：波长10.6μm，适用于有机材料（如覆盖膜、油墨层），但逐渐被紫外激光替代。

2. 输出功率

– 功率范围：10W~50W，常规PCB打码多采用20W~30W，高功率（如30W以上）可提升深雕效率，但需配合散热系统。

3. 光束质量（M²值）

– M²≤1.3，确保光斑直径＜20μm，实现线宽精度0.01mm，满足IPC标准中微小字符（如0.5mm字体）的清晰度要求。

二、加工性能参数

1. 打标速度与精度

– 最大速度：7000mm/s（光纤）/ 3000mm/s（紫外），支持高速流水线同步作业。

– 重复定位精度：±0.001mm，确保多批次PCB板标记位置一致性。

– 最小字符高度：0.2mm（紫外），支持HDI板高密度标识。

2. 打标深度与对比度

– 深度范围：0.01~0.5mm（可调），深雕适用于防篡改序列号，浅雕用于表面无损伤标记。

– 对比度优化：自动调节能量参数，确保黑色氧化铝、白色阻焊层等背景下的清晰度。

3. 支持材料

– 基材类型：FR-4、CEM-3、铝基板、柔性板（PI/PET）、陶瓷基板等。

– 表面处理兼容性：喷锡、沉金、OSP、化银、电镀镍等，需避免高温导致镀层氧化。

三、光学与机械结构

1. 振镜系统

– 高速数字振镜：扫描速度≥5m/s，配备动态聚焦模块，支持大幅面（如300×300mm）无畸变打标。

2. 工作台配置

– 自动对焦：激光测距或CCD视觉定位，适应板厚0.2~6mm。

– 载物平台：可选真空吸附或夹具固定，兼容拼板与单板加工。

3. 防护等级

– 全封闭光路设计，配备IP54防护外壳，防止粉尘侵入光学元件。

四、软件与控制功能

1. 打标软件

– 兼容Gerber、DXF文件，支持自动读取PCB设计数据中的元器件位号、批次号。

– 可变数据功能：动态生成二维码（如Data Matrix）、日期/批次号，支持数据库实时导入。

2. 自动化接口

– 支持RS232、Ethernet通信，可集成MES系统，实现与生产线PLC联动控制。

3. 视觉定位系统（选配）

– 高精度CCD相机（5μm分辨率），自动识别Mark点或Fiducial，补偿PCB涨缩误差。

五、设备规格与环境要求

1. 整机参数

– 尺寸：1200×800×1100mm（标准机型），重量约200kg。

– 功耗：1.5~3kW（满负荷），待机功耗＜0.5kW。

2. 冷却系统

– 风冷（≤30W机型）或水冷循环系统（≥30W），控温精度±1℃。

3. 环境适应性

– 工作温度：10~35℃，湿度30%~70%RH，需配备车间除尘设施。

六、安全与认证

1. 安全防护

– Class 1激光防护认证，配备红光预览、急停开关、门锁感应等多重保护。

2. 行业认证

– 符合CE、FDA、RoHS标准，部分机型通过IPC-7711/7721认证。

选型建议

– 高精度需求：优先选择紫外激光+CCD视觉系统，适用于01005元件级标记。

– 大批量生产：光纤激光器搭配自动化上下料模块，提升产能。

– 混合材料线：可选双光源复合机型（光纤+紫外），覆盖全材料类型。

通过以上参数匹配，用户可依据PCB类型、产能要求及预算，选择适配的激光打码解决方案。实际采购时需结合供应商技术支持、售后响应等非技术因素综合评估。

VideoJet激光打码机原理与应用详解

激光打码技术作为现代工业标识领域的核心技术之一，凭借其高效、精准、环保等优势，逐步替代传统喷墨技术。VideoJet作为全球知名的标识解决方案提供商，其激光打码机在食品、医药、电子、汽车零部件等行业广泛应用。本文将从工作原理、核心组件、技术优势及典型应用场景等方面，系统解析VideoJet激光打码机的技术内核。

一、激光打码的基本原理

激光打码的核心在于利用高能量激光束与材料表面发生物理或化学反应，形成永久性标记。其过程可分为三步：

1. 激光生成与聚焦

VideoJet设备通常采用光纤激光器或CO₂激光器。以光纤激光器为例，其通过半导体泵浦源激发掺镱光纤产生1064nm波长的近红外激光，经振镜系统高速偏转，再通过F-θ透镜聚焦成微米级光斑，能量密度可达10^6 W/cm²以上。

2. 材料表面相互作用

激光能量作用于材料时，根据材质不同产生多种效应：

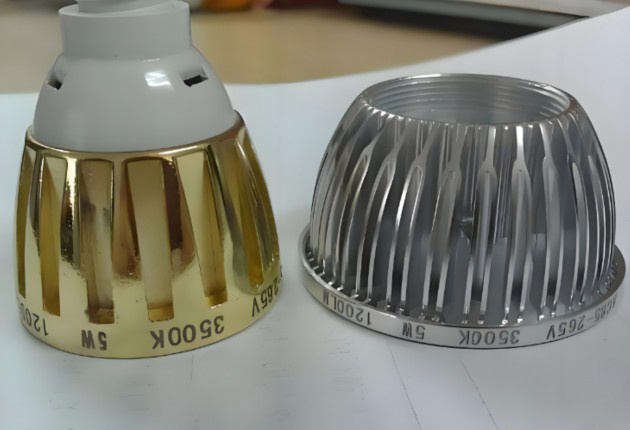

– 烧蚀效应：对金属或硬质塑料，激光气化表层物质，形成凹痕。

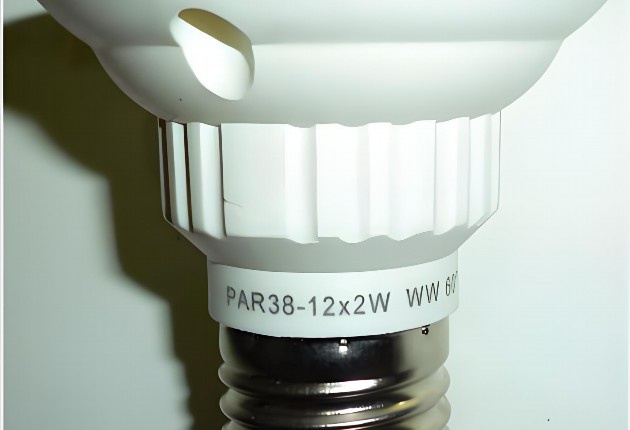

– 发泡/变色：对深色塑料（如ABS），热能促使材料内部发泡，形成浅色标记。

– 氧化/碳化：在皮革或某些复合材料上，激光引发氧化反应生成深色痕迹。

3. 精确控制与图案生成

通过计算机控制振镜马达，以每秒数米的速度移动激光焦点，按预设路径扫描，形成文字、条形码或二维码。VideoJet的软件支持动态数据输入，实时同步生产线速度，确保标识位置精确。

二、VideoJet激光打码机的核心组件

1. 激光源

– 光纤激光器：适用于金属、工程塑料，寿命长达10万小时，电光转换效率超30%。

– CO₂激光器（10.6μm）：专攻有机材料（如纸盒、玻璃），通过气体放电激发。

2. 光学系统

– 振镜扫描头：采用高速伺服电机，定位精度±0.003mm，支持2000mm/s扫描速度。

– 聚焦镜组：可调焦深设计，适应不同物距，确保复杂曲面（如瓶盖）上的清晰标记。

3. 控制系统

– VideoJet Designer软件：支持GS1标准条码、Data Matrix二维码及多语言字体，兼容ERP/MES系统数据导入。

– 闭环反馈模块：集成视觉检测，实时校正打码位置，不良品自动剔除。

三、技术优势解析

1. 高精度与灵活性

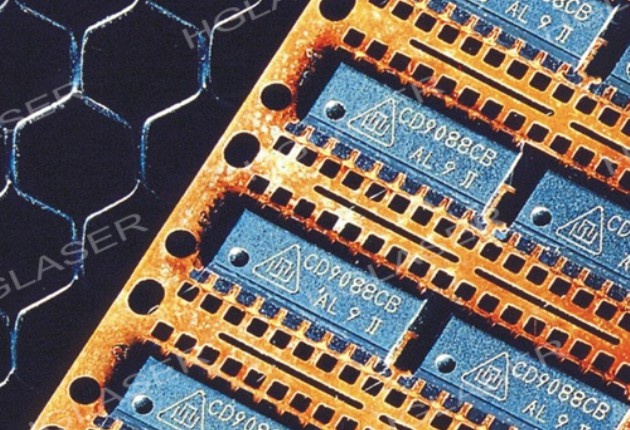

最小线宽可达0.1mm，在微电子元件（如PCB板）上实现精密标识。支持360°圆周打码，适配圆柱形包装。

2. 零耗材与低维护

无需油墨或溶剂，单台设备年节省耗材成本超万元。模块化设计使滤光片清洁等维护可在10分钟内完成。

3. 环保合规性

符合FDA、EU 10/2011等法规，无VOCs排放，特别适合食品、药品直接接触包装。

4. 高速生产能力

最高打码速度达1200字符/秒，在饮料生产线中可匹配60,000瓶/小时的产线节奏。

四、典型行业应用案例

– 食品饮料：在PET瓶身标记保质期，耐水洗、抗冷冻（-40℃）。

– 制药：铝塑药板打批号，避免油墨迁移污染。

– 汽车零部件：发动机部件激光刻录追溯码，耐高温、机油腐蚀。

– 电子产品：柔性PCB上微雕二维码，精度达0.2mm×0.2mm。

五、选型与操作建议

1. 材料适配测试：不同材质（如镀层金属 vs. 透明PET）需匹配激光波长及功率。

2. 安全防护：Class 1级防护罩确保操作区域辐射低于1mW/cm²。

3. 参数优化：通过灰度控制调节激光功率与扫描速度，避免过度烧灼。

结语

VideoJet激光打码机通过先进的光机电一体化设计，解决了传统标识技术的痛点，成为智能制造中不可或缺的环节。随着工业4.0对可追溯性要求的提升，其高可靠性、数据集成能力将进一步推动标识技术的革新。未来，随着紫外激光、超快激光等技术的引入，激光打码的应用边界将持续扩展。
