PCB线路板激光打码机怎么调参数才能打的深

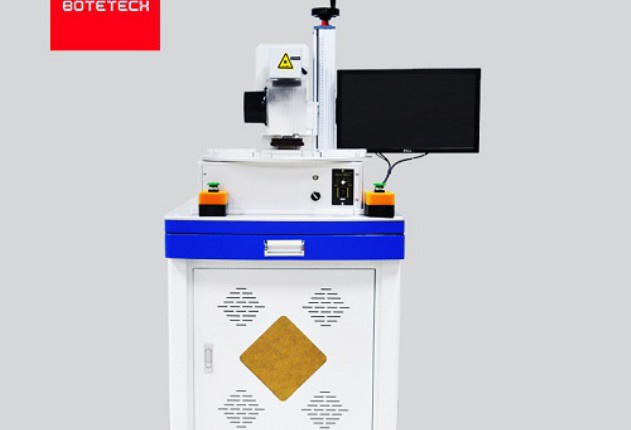

激光打码机参数调试操作指南

激光打码机作为现代工业标识的核心设备，其参数调试直接影响打码质量和生产效率。本文将从基础参数解析、调试流程和常见问题处理三个方面，系统阐述激光打码机的参数优化方法。

一、核心参数功能解析

1. 激光功率（10%-100%可调）

– 材料适应性：塑料建议30-60W，金属需要80W以上

– 调节原则：功率不足会导致标记模糊，过高易烧穿材料

2. 打标速度（100-3000mm/s）

– 速度与功率呈反比关系，需保持动态平衡

– 精细图案建议采用500-800mm/s中低速

3. 频率参数（20-80kHz）

– 高频适用于浅色标记，低频用于深色雕刻

– 金属材料建议50kHz以上，木材等天然材料20-30kHz

4. 填充密度（0.01-0.5mm）

– 决定线条重叠率，密度值越小图案越精细

– 二维码建议0.05mm，普通文字0.1-0.2mm

二、标准化调试流程

1. 设备预热

– 开启激光器预热15分钟，确保输出稳定性

– 检查冷水机温度（建议20±2℃）

2. 焦距校准

– 使用定位卡尺测量工件表面高度

– 通过升降平台调整至焦点位置（±0.5mm）

3. 参数组合测试

– 创建包含文字/图形/条码的复合测试图

– 按功率梯度（10%步进）进行矩阵测试

4. 效果评估标准

– 目视检查：边缘锐利度、对比度

– 仪器检测：条码等级需达B级以上（ISO标准）

三、典型材料参数参考

1. ABS塑料

– 功率45W/速度1200mm/s/频率30kHz

– 需开启底部吹气保护防碳化

2. 阳极氧化铝

– 功率75W/速度800mm/s/频率60kHz

– 建议使用场镜扩束提高均匀性

3. 玻璃材质

– 功率25W/速度2500mm/s/频率20kHz

– 采用3次重复雕刻避免应力破裂

四、常见问题解决方案

1. 标记发黄（塑料件）

– 降低功率5-10%，缩短脉冲宽度

– 增加辅助气体流量至15L/min

2. 线条断续

– 检查振镜加速度设置（建议8000mm/s²）

– 提高填充密度0.02mm，增加重叠率

3. 深度不均匀

– 校准工作台平面度（误差<0.1mm） - 启用Z轴动态聚焦功能 调试完成后应进行连续2小时稳定性测试，记录参数波动范围（±5%以内为合格）。建议建立材料参数数据库，保存不同工况下的最优配置。定期使用功率计检测激光输出，每季度进行光路校准，确保设备处于最佳工作状态。 通过系统化的参数调试，可使激光打码机在标记精度、生产效率和设备寿命等方面达到最优平衡。操作人员需养成记录调试日志的习惯，逐步积累不同材料的工艺参数经验。

激光打码机调试三要素：精准参数、稳定光路与材料适配

在工业标识领域，激光打码机凭借其永久性标记、非接触加工等优势已成为主流设备。要实现高质量打码效果，调试环节的三大核心要素——参数优化、光路校准和材料适配，构成了设备高效运行的技术三角。本文将从技术原理到实操要点展开系统性解析。

一、参数优化：能量与速度的动态平衡

激光打码效果的核心控制参数包括功率、频率、速度三个维度，三者形成动态平衡关系。以光纤激光机为例：

1. 功率设定（10%-100%可调）：直接影响材料表面碳化深度。金属材料建议采用60-80%功率配合高频脉冲，塑料材质则需降低至30-50%避免击穿。

2. 打标速度（100-7000mm/s）：高速带来效率但可能产生虚焦，需配合Q频率（20-80kHz）调整。经验公式显示，速度每提升1000mm/s，频率需相应增加5kHz以维持能量密度。

3. 填充间距（0.01-0.1mm）：决定标记细腻度。精密电子元件建议0.03mm间距，而包装箱体等粗糙表面可放宽至0.08mm。

调试技巧：采用”阶梯测试法”，在试打区域设置参数矩阵，通过显微镜观察碳化均匀度。特别注意拐角处的能量堆积现象，可通过开启”拐角降功”功能减少过烧。

二、光路校准：毫米级精度的艺术

光路系统如同激光设备的”神经脉络”，其校准精度直接影响0.1mm级标记质量：

1. 扩束镜调节：使用红光指示器观察光斑，确保经过3倍扩束后光斑直径均匀收缩，发散角≤0.5mrad。

2. 振镜校正：采用十字校正板，X/Y轴偏差应控制在±0.05mm内。新型设备可利用CCD视觉系统自动补偿，精度可达±0.01mm。

3. 场镜选择：标准110mm场镜适用于多数场景，大尺寸加工需170mm场镜，但要注意边缘能量衰减不超过15%。

维护要点：每周用无水乙醇清洁保护镜片，每月检测光路同轴度。当出现标记深浅不一时，可用能量计检测光斑分布，不均匀度超过20%即需专业维护。

三、材料适配：从微观结构到宏观效果

不同材料对1064nm激光的吸收率差异显著：

1. 金属材料：不锈钢、铝合金等需采用”冷加工”模式（高峰值功率+低频率），通过选择性烧蚀形成氧化层对比度。

2. 高分子材料：ABS、PVC等需精确控制热影响区，功率波动±5%即可能造成熔融塌边。添加碳酸钙的材料需降低频率至30kHz以下。

3. 特殊涂层：二维码打标时，阳极氧化铝表面建议采用20W功率+4500mm/s速度组合，可实现15μm深度的亚光效果。

创新方案：对于热敏感材料，可采用”飞行打标”技术，配合6000mm/s高速振镜实现动态标记。最新研究显示，在PET膜上进行纳秒级脉冲加工，可将热影响区控制在50μm以内。

结语：

通过参数-光路-材料的三角调试模型，工程师可建立标准化调试流程。建议建立材料数据库，记录不同批次材料的响应特性。随着智能传感技术的发展，未来调试过程将实现AI动态优化，但基础原理的深入理解仍是技术突破的关键。精准调试不仅提升效率，更能降低30%以上的能耗，体现工业制造的精细化追求。

以下是关于激光打码机设置的专业指南，供您参考：

激光打标机设置操作指南

一、设备基础准备

1. 硬件安装

– 将激光打码机固定于平稳工作台，确保设备无振动倾斜。

– 连接电源线、激光头、振镜及冷却系统（风冷/水冷），检查各接口紧固。

– 安装红光定位装置，校准激光发射路径与打标平面垂直。

2. 软件配置

– 安装配套控制软件（如EZCAD、MarkingMate等），更新驱动程序。

– 通过USB/网口连接电脑与设备，确保通讯正常。

二、核心参数设置

1. 激光参数调整

– 功率（10%~100%）：根据材料硬度调节，金属建议30-60W，塑料10-30W。

– 频率（20~100kHz）：高频适合精细图文，低频用于深雕。

– 打标速度（100~3000mm/s）：速度与深度成反比，需平衡效率与效果。

2. 焦距校准

– 使用调焦尺测量工件表面至激光头的距离，调整Z轴至焦点位置。

– 金属材料建议离焦量±0.1mm，非金属需现场测试。

3. 图文编辑

– 导入矢量图（AI/CDR格式）或直接输入文本，设定打标内容。

– 设置填充模式（单向/双向/螺旋），调整线间距（0.01-0.1mm）。

三、材料匹配测试

1. 金属材料

– 不锈钢/铝合金：功率50W，频率50kHz，速度800mm/s，黑色氧化效果。

– 阳极氧化铝：功率30W，频率80kHz，避免击穿表层。

2. 非金属材料

– ABS塑料：功率15W，频率20kHz，速度1500mm/s，防止碳化。

– 玻璃陶瓷：降低功率至10W，采用点阵模式减少裂纹。

3. 特殊涂层材料

– 喷漆表面：功率20W，高速扫描去除表层漆膜。

– 镀膜材料：使用低功率多次扫描，避免损伤基材。

四、质量控制优化

1. 精度校准

– 使用标准网格板测试，调节振镜偏转补偿参数。

– 定期清洁F-Theta透镜，防止灰尘影响光斑质量。

2. 深度控制

– 通过分层打标（3-5次循环）实现深雕，每次深度增量不超过0.2mm。

3. 防错机制

– 启用红光预览功能，确认打标位置无偏移。

– 设置安全区域锁定，避免激光误射到夹具。

五、安全与维护

1. 操作规范

– 佩戴防护眼镜，禁止直视激光光束。

– 工作区域设置安全光幕，配备紧急停止按钮。

2. 日常维护

– 每周清洁光学镜片（用无水乙醇+无尘布）。

– 每月检查冷却液纯度（电阻值＞5MΩ·cm），更换滤芯。

3. 故障排查

– 打标模糊：检查焦距/镜片污染/激光器衰减。

– 位置偏移：校准振镜/检查电机传动带松紧度。

通过以上系统设置，可确保激光打码机在95%以上材料实现μm级精度标识。建议建立参数数据库，针对不同产品保存预设方案，可提升30%以上作业效率。设备首次使用建议由专业工程师现场调试，确保最佳性能。
