Videojet激光打码机原理与技术解析

激光打码技术作为现代工业标识领域的核心解决方案，以其高效、精准和环保的特性广泛应用于食品、医药、电子等行业。Videojet作为全球领先的标识设备制造商，其激光打码机凭借先进的光学系统和智能控制技术，成为生产线标记的优选设备。本文将从工作原理、核心组件、工作流程及技术优势等方面展开分析。

一、激光打码的基本原理

激光打码属于非接触式永久标记技术，其核心是通过高能量密度的激光束作用于材料表面，引发物理或化学变化，从而形成清晰持久的标识。具体过程如下：

1. 能量吸收：材料表面吸收激光能量，局部温度瞬间升高。

2. 微观结构改变：根据材料特性（如塑料、金属、玻璃等），可能发生烧蚀、氧化、发泡或颜色变化。

3. 标记生成：通过控制激光路径，在材料表面形成文字、图形或二维码等标识。

Videojet激光打码机通常采用光纤激光器（适用于金属、塑料）或CO₂激光器（适用于非金属材料），波长范围在10.6μm（CO₂）或1.06μm（光纤），以适应不同材质的能量吸收特性。

二、设备核心组件与功能

1. 激光发生器

– 作为核心能量源，通过电光转换产生高纯度激光束。Videojet设备采用密封式设计，确保长期稳定性，寿命可达10万小时以上。

2. 振镜扫描系统

– 由高速振镜电机和聚焦透镜组成，通过反射镜的精密偏转控制激光束移动路径，定位精度可达±0.01mm，最高扫描速度3000mm/s。

3. 控制系统与软件

– 集成工业级处理器，支持实时通信（如以太网、PLC接口）。

– 软件支持可变数据导入（生产日期、批次号）、图形编辑及参数优化（功率、频率、打标速度）。

4. 冷却系统

– 采用风冷或水冷方案，确保激光器在恒温下工作，避免过热导致的能量波动。

三、工作流程解析

1. 数据输入：通过HMI或外部系统导入需打印的内容（如二维码、序列号）。

2. 路径规划：软件将图形转换为坐标指令，驱动振镜调整激光焦点位置。

3. 能量调制：根据材料特性调节激光功率（10-100%可调）和脉冲频率（20-80kHz）。

4. 标记形成：激光束按预设轨迹扫描材料表面，通过碳化（深色标记）或发泡（浅色标记）实现高对比度标识。

实例：在PET瓶盖上打码时，CO₂激光会使表层材料气化，露出下层颜色，形成永久标记，整个过程仅需50-200毫秒。

四、技术优势与应用场景

1. 高效精准

– 单日可完成数万件产品标记，精度达0.1mm，支持微小字符（最小0.8mm）和复杂图形。

2. 零耗材环保

– 无需油墨、溶剂，减少废弃物处理成本，符合FDA、EU等环保法规。

3. 材质适应性广

– CO₂激光：适用于纸张、塑料、玻璃、陶瓷等。

– 光纤激光：专攻金属、合金及部分工程塑料。

4. 智能化集成

– 支持与MES、ERP系统对接，实现实时数据更新与质量追溯。

典型应用：

– 食品行业：打印保质期、营养成分表。

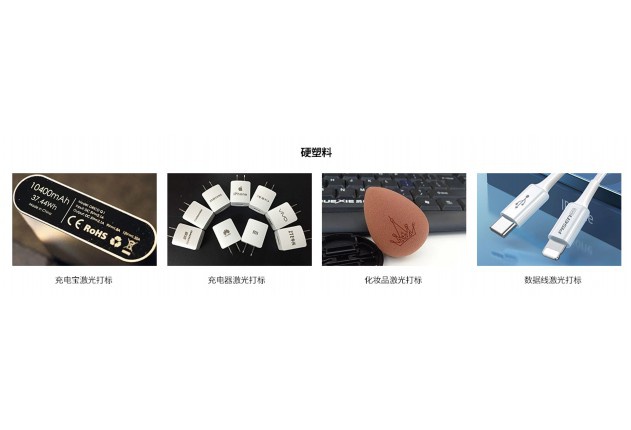

– 电子元件：标记微小型号与追溯码。

– 医药包装：符合GMP标准的防伪标识。

五、维护与优化

– 日常维护：定期清洁光学镜片，检查散热系统。

– 参数调优：根据材料厚度调整焦距，通过灰度模式优化标记对比度。

– 安全防护：配备Class 1激光防护罩，确保操作安全。

结语

Videojet激光打码机通过精密的光机电一体化设计，实现了高速、高质量的标识解决方案。其技术核心在于对激光能量、运动控制和材料响应的精准匹配，为工业自动化提供了可靠的技术支持。随着智能制造的深化，激光打码技术将持续推动标识行业向更高效、更环保的方向发展。

全文约800字，涵盖技术原理、设备结构及实际应用，可供工业从业者或技术人员参考。

激光打码机工作原理详解

激光打码机是一种利用高能量激光束在物体表面形成永久性标记的工业设备，广泛应用于电子元件、食品包装、医疗器械等领域的标识加工。其核心原理是通过激光与材料相互作用产生的物理或化学变化实现精准打标。以下从技术结构、工作流程及技术分类三个方面解析其工作原理。

一、核心结构组成

激光打码机主要由四大系统构成：

1. 激光发生器：核心部件，通过激发介质（如CO₂气体、光纤晶体或半导体）产生高能激光束。例如，光纤激光器通过掺镱光纤受激辐射产生1064nm近红外激光。

2. 控制系统：接收图形/文字指令，通过DSP芯片和振镜驱动卡将数字信号转换为控制指令。

3. 光学振镜系统：由X-Y轴向高速振镜组成，反射镜摆动精度达0.001°，可在1000mm/s速度下精准偏转激光路径。

4. 聚焦系统：F-θ透镜组将激光束聚焦为20-50μm光斑，能量密度可达10⁶ W/cm²。

二、工作流程解析

1. 激光生成阶段

电能通过射频激励或二极管泵浦方式激活工作物质。以光纤激光器为例，泵浦源发出的975nm光激发掺镱光纤产生受激辐射，经谐振腔多次反射形成1070nm连续激光，峰值功率可达20kW。

2. 光束调制过程

PWM调制器根据打标内容控制激光脉冲频率（典型值20-100kHz）和脉宽（10-200ns）。例如在金属打标时采用100ns短脉冲避免热堆积。

3. 动态扫描阶段

振镜系统接收来自控制卡的±5V模拟信号，以0.5ms响应速度偏转镜片角度。配合场镜在300×300mm工作范围内实现5μm定位精度。

4. 材料作用机理

– 金属材料：激光使表层瞬间升温至汽化点（如铝的汽化点为2740℃），通过烧蚀形成凹痕。

– 高分子材料：光热效应引发化学键断裂（如聚丙烯C-C键能347kJ/mol），产生发泡或碳化对比。

– 玻璃陶瓷：采用紫外激光（355nm）引发光化学分解，避免热裂纹。

三、技术类型对比

| 类型 | 波长(nm) | 功率范围 | 适用材料 | 典型应用场景 |

|-|-|-||-|

| 光纤激光器 | 1064 | 20-100W | 金属、工程塑料 | 汽车零部件序列号 |

| CO₂激光器 | 10600 | 10-60W | 有机物、木材、玻璃 | 食品包装日期喷码 |

| 紫外激光器 | 355 | 3-10W | 硅晶圆、医用导管 | 微电子元件精密标记 |

四、技术优势分析

1. 非接触加工：工作距离50-300mm，避免机械应力损伤精密零件。

2. 永久性标记：通过ISO/IEC 15415标准认证，耐酒精擦拭500次以上。

3. 高分辨率：最小线宽可达0.01mm，实现二维码DPM直接部件标识。

4. 环保节能：相比油墨喷码减少90%耗材消耗，符合RoHS指令要求。

五、应用发展趋势

随着工业4.0推进，激光打码机正向智能化方向发展。集成机器视觉自动定位系统（定位精度±0.1mm）、支持OPC UA协议的物联网模块，以及与MES系统实时数据交互等功能，使其在锂电池追溯码、药品监管码等场景应用占比提升至67%（2023年数据）。未来超快飞秒激光技术（脉宽<1ps）的普及，将推动在脆性材料领域的突破性应用。 通过精确的能量控制和先进的光学系统，激光打码技术正持续革新产品标识方式，成为智能制造体系不可或缺的关键设备。

激光打码机操作流程标准手册

一、操作前准备

（1）环境检查

– 确保工作区域通风良好，温度控制在10-30℃

– 检查设备接地线路，确认电压稳定在220V±10%

– 清理设备周边50cm内杂物，预留安全操作空间

（二）设备检查

1. 开机前检测项：

√ 激光防护罩完整性

√ 聚焦镜清洁度

√ 导轨润滑状态

√ 急停按钮复位情况

2. 启动设备后：

– 观察冷却系统运行指示灯

– 测试X/Y轴移动平稳性

– 确认排烟系统正常启动

二、参数设置流程

（1）基础参数设定

– 根据材料类型选择波长（金属/非金属）

– 功率调节范围：30%-100%（建议初次使用从50%开始）

– 打标速度设置参考值：

│ 材料类型 │ 速度(m/s) │

├──────┼─────────┤

│ 金属 │ 0.8-1.2 │

│ 塑料 │ 1.5-2.0 │

│ 陶瓷 │ 0.5-0.8 │

（2）图形编辑规范

– 使用矢量图格式（建议AI/EPS）

– 文字高度不低于3mm

– 线间距≥0.1mm

– 二维码版本建议V7（25×25模块）

三、操作执行步骤

1. 定位校准

– 使用十字定位激光进行产品基准点对齐

– Z轴调焦误差控制在±0.2mm内

– 执行3点校准测试，偏差值应<0.05mm 2. 试打流程 - 使用同材质废料进行测试 - 首件检验项目： □ 图形完整性 □ 刻印深度（0.01-0.3mm） □ 边缘锐利度 □ 氧化变色程度 3. 批量生产监控 - 每30分钟抽检5件 - 记录温度变化（允许波动±5℃） - 累计运行4小时需清洁透镜 四、安全操作规范 1. 强制防护措施 - 必须佩戴波长适配激光护目镜（OD7+） - 操作时关闭防护门 - 禁止徒手接触正在工作的加工平台 2. 紧急处置流程 ① 遇异常立即按下急停按钮 ② 切断主电源开关 ③ 报告设备科并悬挂警示牌 ④ 填写《设备异常记录表》 五、日常维护要求 1. 每日保养 - 镜片清洁（使用无水乙醇+无尘布） - 导轨除屑（专用吸尘器） - 记录设备运行日志 2. 周期性维护 - 每月检测激光器功率衰减 - 每季度更换冷却水（建议使用去离子水） - 年度进行光路校准 本操作流程符合GB7247.1-2012激光产品安全标准，执行时需配合《设备点检表》《工艺参数记录表》同步使用。操作人员需通过三级安全培训并取得设备操作认证后方可上岗。
