精密划片机划片速度与良率关系分析

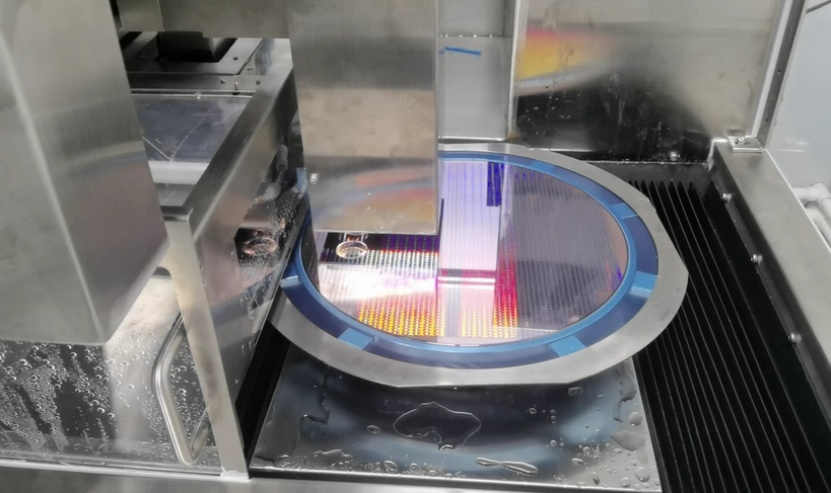

精密划片机是一种高精度切割设备，广泛应用于半导体、微电子、光伏和医疗器件等行业，主要用于将晶圆、基板或其他脆性材料分割成单个芯片或元件。在这些高附加值制造过程中，划片速度（即切割刀具移动的线速度）和良率（即合格产品占总产量的比例）是两个核心性能指标。

划片速度直接影响生产效率和成本，而良率则关乎产品质量、可靠性和整体经济效益。随着制造业向智能化和高效化发展，如何平衡划片速度与良率成为企业优化工艺的关键。

本文将从划片速度与良率的定义入手，分析二者之间的关系，探讨影响因素和优化策略，并结合实际案例提出实用建议，以帮助从业者提升生产效能。

一、划片速度与良率的定义及重要性

划片速度通常指切割刀具在材料表面移动的线速度，单位常为毫米/秒（mm/s）或米/分钟（m/min）。它受多种因素影响，包括刀具类型（如金刚石刀片、激光或砂轮）、材料特性（如硬度、脆性和厚度）、切割深度、进给率以及冷却方式。较高的划片速度可以缩短生产周期，提高产能，但可能引入热效应、机械振动和刀具磨损等问题，进而影响切割质量。

良率则是指在划片过程中，合格产品（如无缺陷的芯片）数量与总生产数量的比率，通常以百分比表示。良率的衡量标准包括边缘完整性、尺寸精度、表面质量和无微裂纹等。高良率意味着更少的废品和返工，从而降低成本和资源浪费。在半导体行业中，良率甚至直接影响芯片性能和寿命，因此维护高良率是生产管理的重中之重。

划片速度与良率之间存在密切的相互制约关系。一方面，追求高速度可能牺牲质量；另一方面，过度强调良率可能拖慢生产节奏。理解这种关系，有助于企业制定科学的工艺参数，实现效率与质量的双赢。

二、划片速度对良率的影响机制

划片速度对良率的影响主要通过物理和工艺因素体现，具体可分为以下几个方面：

1.热效应与材料损伤：当划片速度增加时，刀具与材料之间的摩擦加剧，导致局部温度升高。对于脆性材料如硅晶圆，热积累可能引发热应力，造成微裂纹、晶格损伤或相变，从而降低良率。例如，在高速激光划片中，过高的能量密度可能烧蚀材料边缘，形成热影响区（HAZ），增加缺陷风险。研究表明，速度每提升20%，热相关缺陷率可能上升5-10%，尤其在无有效冷却的情况下更为明显。

2.机械振动与精度损失：高速划片往往伴随更大的机械振动，影响切割稳定性和刀具定位精度。这可能导致边缘崩裂、尺寸偏差或切割深度不均，直接损害良率。例如，在金刚石刀片划片中，振动会加剧刀具磨损，缩短刀具寿命，进而引入更多缺陷。实验数据显示，当速度超过一定阈值（如150mm/s）时，良率可能从98%骤降至90%以下。

3.刀具磨损与工艺一致性：高划片速度加速刀具磨损，导致切割力变化和边缘质量下降。磨损的刀具更容易产生毛刺或裂纹，降低良率。同时，速度波动可能破坏工艺一致性，使良率难以稳定。反之，低速划片虽能减少磨损和提高精度，但会延长生产时间，降低整体效率，可能无法满足大规模需求。

4.材料特性与速度适应性：不同材料对划片速度的敏感度各异。脆性材料（如玻璃或陶瓷）通常需要中低速以规避断裂风险，而韧性材料（如某些聚合物）可能耐受较高速度。因此，良率优化需结合材料特性调整速度参数。

总体而言，划片速度与良率呈非线性关系：在低速区间，良率随速度增加而提升（因效率改善减少人为误差）；但超过最佳点后，良率随速度增加而下降。这个最佳点通常通过实验确定，例如在半导体生产中，速度控制在80-120mm/s时，良率可达95%以上。

三、优化划片速度以提升良率的策略

为了在划片速度与良率之间找到平衡，企业可以采取多维度优化策略，结合技术升级和流程管理：

1.工艺参数优化：通过实验设计（DOE）和统计过程控制（SPC），系统测试不同速度下的良率数据，确定最佳速度范围。例如，使用响应曲面法分析速度、进给率和冷却剂流量的交互作用，以最小化缺陷。在实际应用中，渐进式调整速度（如每次增减10mm/s）并监控良率变化，可以快速定位最优参数。

2.先进刀具与冷却技术：采用高性能刀具（如纳米涂层金刚石刀片）或激光划片系统，可以减少摩擦和热效应。同时，强化冷却与润滑，如使用去离子水或专用冷却剂，能有效控制温度，防止热损伤。集成实时温度传感器和反馈系统，可动态调整速度，确保良率稳定。

3.智能监控与自适应控制：引入物联网（IoT）和人工智能（AI）技术，实时监测切割力、振动和表面质量。通过机器学习算法预测良率趋势，并自动调节划片速度，实现自适应优化。例如，一些智能划片机能在检测到异常时自动降速，避免批量缺陷。

4.维护与培训：定期校准设备和更换刀具，确保划片速度的准确性。同时，加强操作人员培训，提高其对速度-良率关系的认知，避免人为失误。

案例说明：某半导体工厂在生产硅晶圆时，原划片速度为150mm/s，良率仅为92%。通过DOE分析，将速度降至100mm/s，并优化冷却参数，良率提升至97%，生产效率仅轻微下降，但总体成本降低15%。这凸显了速度优化对良率的正向影响。

四、结论

精密划片机的划片速度与良率之间存在显著的权衡关系：高速虽能提升效率，但可能以牺牲质量为代价；低速则利于精度，却可能制约产能。通过科学分析影响因素，并实施参数优化、技术升级和智能监控，企业可以找到最佳速度点，实现高效高质生产。

未来，随着智能制造和材料科学的进步，划片速度与良率的协调将更加精细化，推动行业向可持续发展迈进。企业应重视这一关系，持续迭代工艺，以在竞争中保持优势。

FAQ问答：

1.问：什么是精密划片机？它主要应用在哪些领域？

答：精密划片机是一种高精度切割设备，用于分割薄脆材料如晶圆、基板或陶瓷，常见于半导体、微电子、光伏和医疗器件行业。它通过刀具或激光实现微米级切割，确保元件尺寸精确和边缘完整，是芯片制造和后道工艺的关键设备。

2.问：划片速度如何具体影响良率？是否有典型的数据示例？

答：划片速度影响良率主要通过热效应、振动和刀具磨损。例如，速度从100mm/s增至150mm/s时，热损伤可能导致良率从96%降至90%；反之，速度过低（如50mm/s）虽能提高良率至98%，但会显著降低产能。典型数据因材料而异，但一般建议通过测试找到平衡点，如半导体行业中80-120mm/s常对应95%以上良率。

3.问：如何优化划片速度以提高良率？有哪些实用方法？

答：优化方法包括：进行实验设计（DOE）测试不同速度下的良率；使用高质量刀具和强化冷却系统；集成传感器实时监控切割质量；并应用自适应控制动态调整速度。此外，定期维护设备和培训操作员也能帮助稳定良率。

4.问：常见的划片缺陷有哪些？它们与速度有何关联？

答：常见缺陷包括边缘崩裂、微裂纹、热影响区、尺寸偏差和污染。这些缺陷多与划片速度相关：高速易导致热裂纹和振动引起的崩裂；低速则可能减少缺陷但增加生产时间。例如，高速划片中，热积累是微裂纹的主因，而低速下边缘质量更易控制。

5.问：在什么情况下应该调整划片速度？企业如何决策？

答：调整划片速度的情况包括：更换材料类型（如从硅切换到GaAs）、刀具磨损导致良率下降、生产需求变化（如批量vs.小批量），或引入新工艺时。决策应基于数据驱动，通过监控良率数据和成本效益分析，选择速度以平衡效率与质量，例如在良率低于目标时优先降速检修。
