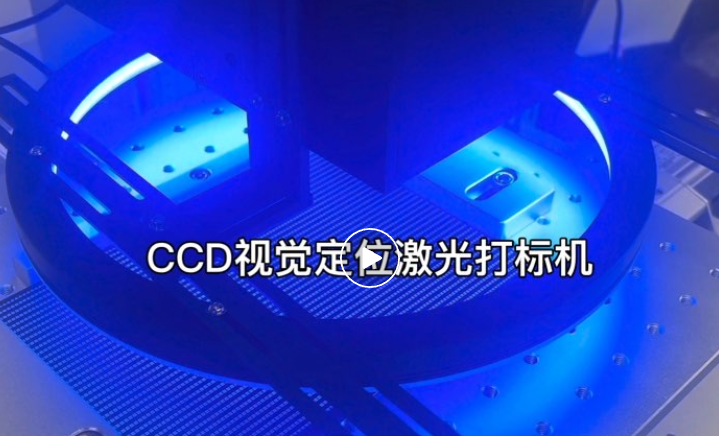

电子连接器行业CCD视觉打标精度提升方案

一根Pin针弯曲0.015mm，肉眼难辨，传统2D视觉系统也难以察觉，却导致整批连接器焊接不良，最终赔偿客户10万元损失——这不是虚构场景，而是许多连接器制造商亲身经历的痛点。

随着电子设备向微型化、高密度发展，对连接器精度的要求日益严苛。传统视觉打标技术已难以满足当前微米级精度需求，行业亟需更先进的CCD视觉打标解决方案。本文将深入解析提升精度的关键技术路径。

01 行业精度挑战：从“有”到“精”的转变

电子连接器作为电流与信号传输的关键节点，其打标精度直接影响产品质量追溯与使用寿命。然而，行业现状令人担忧：

传统定位偏差大：单飞达贴标机位置偏差高达±0.3mm，效率仅为8-10pcs/min，远远不能满足Tier1厂商的零缺陷要求。

二维视觉存在盲区：传统2D视觉系统无法检测Pin针的弯曲、共面度等Z轴方向缺陷。据统计，超过60%的连接器焊接不良问题根源在于高度缺陷被漏检。

环境因素影响稳定性：温度波动导致的热漂移效应、材料表面的反光特性以及振动干扰等因素，都使实际打标精度难以持续稳定。

02 精度提升方案：四大关键技术路径

（1）双CCD协同引导技术

易视创新的AI视觉精密技术通过双CCD视觉引导+AI纠偏算法，实现了突破性进展：定位精度达到X/Y±0.05mm，θ±0.2°，贴标速度提升至150mm/s（单标耗时≤0.8s），换型时间不到3分钟。

双CCD系统通过不同角度成像，构建三维坐标数据，有效解决了单相机存在的视觉盲区问题。这种方案在动力电池CCS组件贴标应用中，已成为宁德时代、LG新能源等企业的首选。

（2）AI动态纠偏算法

AI纠偏算法是提升精度的核心。现代视觉系统通过深度学习模型，能够实时补偿材料形变、机械误差等变量：

柔性材料拉伸模型可实现最大±1.5mm的补偿能力。
速度-精度平衡模式使系统能够在20-50mm/s范围内自适应调整。
缺陷检测库可识别13类标签缺陷，准确率高达99.6%。

（3）多传感器融合定位

维视智造推出的3DL缺陷检测系统将2D平面信息与3D深度数据在同一个坐标系下精准对齐，实现一次扫描、双重判断。

这种方案的优势包括：引脚共面度检测精度达到±0.003mm，远超人工千分尺（误差±0.02mm）；同时2D定位引导3D扫描区域，无需昂贵的大视野3D相机，成本降低40%，稳定性提升至99.5%以上。

（4）高精度硬件选型与标定

硬件是精度的基础保障。大研智造采用的5000万像素全局快门CCD，帧率高达120fps，配合光学畸变<0.01%的远心镜头设计，能够实现对0.15mm焊盘的亚像素级识别。

九点标定法结合非线性畸变补偿技术，使系统在200mm×200mm视野内，定位误差小于1μm，支持六自由度姿态解算（X/Y/Z/θX/θY/θZ）。

03 实施案例：精度提升的实际效益

某连接器制造商引入维视智造3DL系统后，效果显著：弯曲类缺陷检出率从不到60%提升至99.2%以上；单件检测时间从3-5分钟（人工抽检）缩减到≤0.5秒（全自动全检）；验收通过率从70%-80%提升至98%以上；售后投诉频次从平均每月3-5次下降至近乎为零。

大研智造为智能手表传感器焊接提供的解决方案，针对0.15mm焊盘、0.2mm间距的挑战，采用3D曲面补偿+多光谱成像技术，使良率从78%提升至99.6%，焊接速度达0.1秒/点。

04 未来发展趋势

工业视觉正朝着多模态融合方向发展：视觉+激光雷达+力传感数据联合定位成为研究热点。

嵌入式智能是另一大趋势。轻量化模型部署至嵌入式视觉系统，可降低中小企业应用门槛，同时满足实时性要求。

大模型技术也开始融入工业视觉领域。通过“大模型调度+小模型执行”的协同架构，实现智能任务编排，为柔性制造带来新的突破。

未来五年，“2D+3D融合视觉”将成为连接器行业标配。那些提前布局全维度视觉系统的企业，将在质量追溯、良率控制和客户信任方面建立起难以逾越的竞争优势。

精度提升没有终点。下一步，量子点传感器、存算一体芯片等新技术将进一步推动视觉系统向纳米级精度迈进，为连接器微型化开辟新的可能。
