精密划片机CCD定位精度调试技巧

在现代制造业中，精密划片机广泛应用于半导体、LED、电子元件等领域，用于对脆性材料进行高精度切割。CCD（电荷耦合器件）定位系统作为划片机的核心部件，负责通过图像采集和处理实现工件的精确定位。定位精度的优劣直接影响切割质量和生产效率。

因此，调试CCD定位精度是设备维护和优化中的关键环节。本文将详细介绍精密划片机CCD定位精度的调试技巧，包括准备工作、具体步骤、常见问题及优化方法，旨在帮助操作人员提升设备性能。

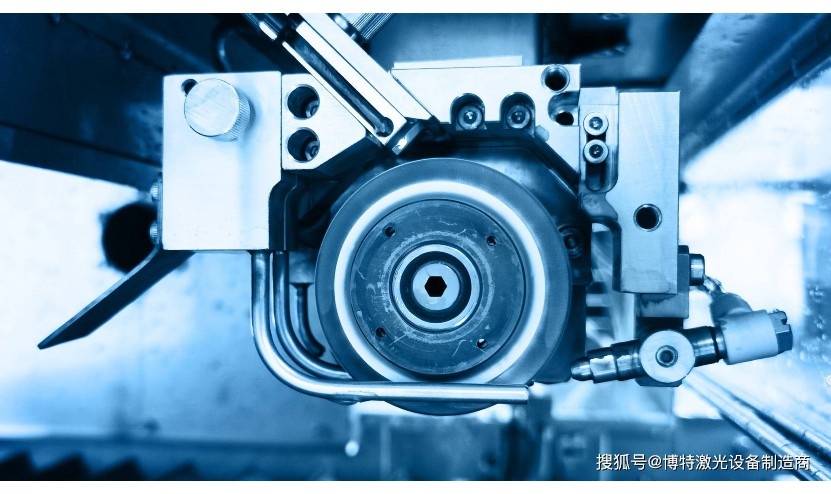

一、CCD定位系统概述

CCD定位系统通过摄像头采集工件图像，经软件处理后识别位置坐标，从而控制划片头进行精确切割。其精度受多种因素影响，如环境温度、机械振动、光源稳定性、镜头清洁度以及软件算法等。典型的CCD系统包括相机、镜头、光源和图像处理软件。调试时需综合考虑这些组件，确保系统协同工作。例如，在半导体划片应用中，定位误差需控制在微米级别，否则可能导致材料浪费或产品缺陷。因此，定期调试和维护是保障设备稳定运行的必要措施。

二、调试前的准备工作

在进行CCD定位精度调试前，必须做好充分的准备工作，以避免外部干扰并提高调试效率。首先，检查设备状态：确保划片机机械结构稳固，无松动或磨损；清洁CCD镜头和光源，避免灰尘或污渍影响图像质量；验证电源和连接线是否正常。其次，环境控制：工作环境应保持恒温（通常20-25°C）、低振动和稳定湿度，以减少热胀冷缩和机械干扰。工具准备方面，需备有标准校准板（如网格板或十字线板）、高精度测量工具（如千分尺或激光干涉仪）、软件调试界面访问权限以及个人防护装备。

最后，备份设备参数：在调试前记录当前软件设置，以便在出现问题时快速恢复。这些准备工作能显著降低调试风险，确保过程顺利。

三、调试步骤详解

调试CCD定位精度需遵循系统化步骤，从硬件校准到软件优化，逐步进行。以下是详细流程：

1.硬件检查与初步校准：首先，目视检查CCD相机、镜头和光源的安装是否牢固。使用标准校准板（如带有精确刻度的网格板）放置在工件台上，通过软件界面观察图像。调整相机焦距和光圈，确保图像清晰、对比度高。如果图像模糊，可能是镜头污染或对焦不准，需清洁或重新调整。同时，检查光源均匀性：不均匀照明会导致图像阴影，影响定位精度。可通过调整光源角度或强度来优化。

2.软件参数设置：进入图像处理软件，设置关键参数。例如，调整阈值（threshold）以区分工件和背景；设置曝光时间以避免过曝或欠曝；配置图像滤波（如高斯滤波）以减少噪声。在定位算法中，选择适当的模板匹配或边缘检测方法。对于精密划片机，通常使用亚像素算法提升精度。进行初步测试：移动工件台，观察软件识别的坐标与实际位置是否一致。如有偏差，记录误差值。

3.精度验证与微调：使用高精度测量工具（如千分尺）测量工件实际位置，并与CCD系统读数对比。计算误差（如线性误差或重复定位误差），并通过软件补偿功能进行微调。例如，在软件中输入偏移量或缩放因子。重复测试多次（建议至少5次），取平均值以确保稳定性。如果误差较大，检查机械传动系统（如丝杠或导轨）是否需润滑或更换。

4.环境因素补偿：环境变化（如温度波动）可能导致热漂移误差。在调试中，可启用温度补偿功能（如果设备支持），或定期重新校准。同时，避免在设备运行时产生强电磁干扰。

5.最终测试与文档记录：完成调试后，进行实际切割测试，使用标准样品验证定位精度是否符合要求（例如，误差小于±1μm）。记录所有调试参数和结果，便于日后维护。如果设备用于批量生产，建议建立定期校准计划。

四、常见问题及解决方法

在调试过程中，常遇到以下问题：

-定位偏差：可能由机械松动或软件参数错误引起。解决方法：紧固机械部件，重新校准CCD，并检查软件补偿设置。

-图像模糊或噪声大：原因包括镜头污染、光源不稳定或环境振动。解决方法：清洁镜头，优化光源，并加强设备隔振。

-重复定位精度差：往往与传动系统磨损或软件算法有关。解决方法：润滑或更换传动部件，更新软件算法。

-系统响应慢：可能是图像处理负载过高。解决方法：优化软件设置，如降低图像分辨率或启用硬件加速。

及时识别并解决这些问题，能有效提升调试效率。

五、优化技巧

为长期保持CCD定位精度，建议采取以下优化措施：定期清洁和维护硬件组件；监控环境条件并使用自动补偿功能；培训操作人员熟悉调试流程；利用数据分析工具预测潜在故障。此外，选择高品质的CCD组件和软件能从根本上提高系统可靠性。通过持续优化，不仅能延长设备寿命，还能提升生产良率。

总之，精密划片机CCD定位精度的调试是一项综合工程，需结合硬件、软件和环境因素。通过系统化的准备、步骤化调试和定期维护，操作人员可以显著提升设备性能，确保高精度切割。在实际应用中，灵活调整方法以适应具体设备型号（如8035系列）将进一步优化效果。

FAQ问答：

1.Q:CCD定位精度受哪些因素影响？

A:主要影响因素包括环境温度、机械振动、光源稳定性、镜头清洁度、软件算法精度以及机械传动系统的磨损。这些因素可能导致热漂移、图像失真或定位偏差，需在调试中逐一排查。

2.Q:如何校准CCD相机？

A:使用标准校准板（如网格板），通过软件界面调整相机焦距、曝光和光圈，确保图像清晰且无畸变。然后，对比实际位置与软件读数，通过补偿参数微调，直至误差最小化。

3.Q:调试过程中出现定位偏差怎么办？

A:首先检查机械结构是否松动，并清洁镜头和光源。然后重新运行校准程序，调整软件中的偏移和缩放参数。如果问题持续，可能需要检查传动系统或升级软件。

4.Q:如何测试定位精度？

A:使用高精度测量工具（如千分尺或激光测量仪）测量工件实际位置，与CCD系统输出坐标对比，计算平均误差和重复性。建议在多个点进行测试，以确保全面评估。

5.Q:定期维护有哪些建议？

A:定期清洁CCD镜头和光源，检查机械部件润滑情况，监控环境温度，并每季度进行一次全面校准。同时，备份软件参数，并培训操作人员识别常见故障，以预防性问题为主。
