精密划片机在陶瓷基板切割中的实操经验

精密划片机作为半导体和微电子封装领域的关键设备，在陶瓷基板（如Al?O?氧化铝、AlN氮化铝等）的划切与分割中扮演着至关重要的角色。陶瓷基板以其优良的绝缘性、高导热性和稳定的机械性能被广泛应用于功率器件、LED、射频模块等领域。

然而，其高硬度、高脆性的物理特性也给切割带来了巨大的挑战，如崩边、微裂纹、分层等问题。本文将结合实操经验，系统阐述精密划片机切割陶瓷基板的工艺流程、关键参数控制及常见问题的解决方案。

一、切割前的核心准备工作：奠定成功基石

“工欲善其事，必先利其器”。在按下启动键之前，充分的准备工作是保证切割质量的第一步。

1.基板贴装与固晶：

UV膜的选择与粘贴：必须选择粘性适中、延展性小的蓝色或透明UV膜。粘贴时需使用贴膜机，确保膜与陶瓷基板背面完全贴合，无任何气泡。气泡在切割过程中会成为应力集中点，导致基板碎裂或位移。

框架张紧：将贴好膜的基板固定在金属框架上，并确保膜面具有一定的张力。过松的膜在切割时会产生振动，影响切割稳定性；过紧则可能在切割后导致芯片“飞晶”。

2.刀具（砂轮）的选择：

金刚石砂轮是关键：切割陶瓷必须使用电镀或树脂结合剂的金刚石砂轮。其粒度、浓度和金刚石颗粒的尺寸直接影响切割效率和切口质量。

经验之选：对于要求高精度、小崩边的陶瓷基板，通常选择粒度较细（如1200-2000）、高浓度的砂轮。粗粒度砂轮效率高但崩边大，适用于对切口质量要求不高的粗切。

3.设备校准与对刀：

主轴径向跳动检测：主轴的径向跳动必须控制在1μm以内。跳动过大会导致砂轮磨损不均、切割线宽不一致和崩边加剧。

刀尖高度与切割深度设定：这是实操中最关键的一步。原则是：“切割深度=基板厚度+贴膜厚度+安全余量（约10-20μm）”。对刀时，通常使用“刀尖接触感知”功能，让砂轮缓慢接触基板表面，将此点设定为Z轴零点，然后下切至预设深度。必须确保刀尖能完全切穿基板，但又不能过深切入承载膜下的胶层，否则会加剧刀具磨损和产生污染。

二、切割过程中的参数优化与实时监控

参数设置是切割工艺的灵魂，需要根据具体的陶瓷材料、厚度和砂轮特性进行动态调整。

1.主轴转速：

陶瓷切割通常采用较高的主轴转速，一般在30,000RPM至60,000RPM之间。高转速能保证单颗金刚石颗粒的切削线速度，实现更“锋利”的切割，减少对材料的挤压，从而抑制崩边。

2.切割进给速度：

这是效率与质量的平衡点。速度过快，会导致切削力增大，砂轮来不及有效去除材料，造成崩边、裂纹甚至断刀。速度过慢，则效率低下，且可能因摩擦生热过多而影响材料性能。

实操技巧：可以采用“分步切割法”。第一刀使用较快的速度进行粗切，切至80%-90%的深度；第二刀使用较慢的速度进行精修，完成剩余部分的切割并修整切口。此法能显著改善崩边质量。

3.切削冷却液：

作用不可或缺：冷却液的主要作用是冷却、润滑和排屑。对于陶瓷切割，必须使用去离子水基的冷却液，并保证其电阻率（通常要求>1MΩ·cm）和PH值在标准范围内。

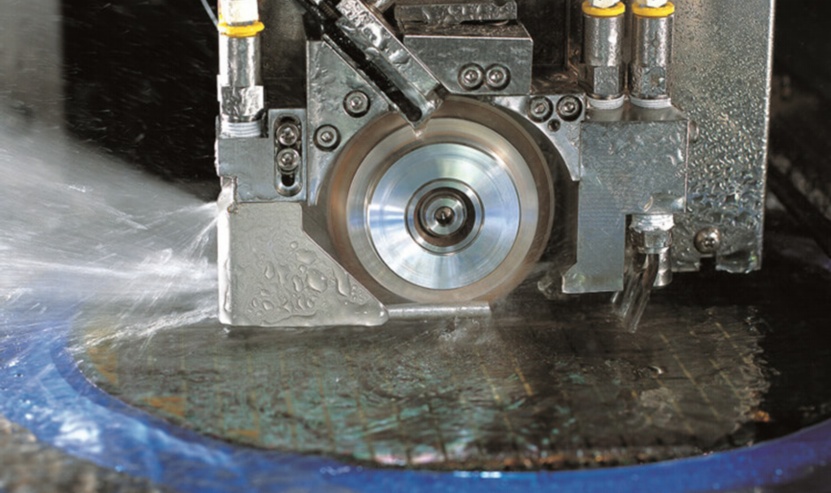

喷嘴位置与流量：确保冷却液喷嘴准确对准砂轮与材料的切入点和刀尖，流量要足够大，以迅速带走切削热和磨屑。若冷却不充分，热应力会导致微裂纹扩展。

4.实时监控与听音辨位：

经验丰富的操作员会时刻关注切割状态。正常的切割声音是平稳连续的“嘶嘶”声。如果出现刺耳的尖鸣声或断续的撞击声，可能意味着参数不当、刀具磨损或主轴状态异常，需立即停机检查。

三、切割后的检查与问题分析

切割完成后的检验是验证工艺有效性的最终环节。

1.崩边检测：使用光学显微镜或共聚焦显微镜观察切口边缘。测量崩边尺寸（ChippingSize），通常要求控制在陶瓷基板厚度的10%以内。若崩边超标，需从降低进给速度、更换更细粒度砂轮、优化切割深度等方面进行调整。

2.切割道位置精度检查：使用测量显微镜检查切割线是否精确对准了基板上的切割道（Street），确保没有切偏伤及电路。

3.断面观察：对于严重的质量问题，可能需要通过SEM（扫描电镜）观察切口断面，分析裂纹的形态和成因，是源于机械应力还是热应力。

四、总结

精密划片机切割陶瓷基板是一项集设备、材料、工艺于一体的综合性技术。成功的实操经验来自于对每一个细节的深刻理解和严格控制：从充分的产前准备，到“转速-进给-冷却”三大核心参数的精细调校，再到过程中的敏锐监控和产后的科学分析。唯有通过不断的实践、总结和优化，才能驾驭这台精密的设备，在坚硬的陶瓷上“切”出完美无瑕的电路疆域。

FAQ（常见问题解答）

Q1:切割陶瓷基板时，崩边（Chipping）问题总是很严重，有哪些主要的解决思路？

A1:解决崩边问题是一个系统性工程，主要从以下几个方面入手：

优化刀具：更换为粒度更细、金刚石分布更均匀的砂轮。

调整参数：适当降低切割进给速度，或采用“先快后慢”的分步切割法。

检查设备：确认主轴跳动是否在允许范围内，夹持是否稳固。

确保冷却：检查冷却液流量和喷嘴位置，确保充分冷却和润滑。

验证切割深度：确保切割深度恰到好处，既能切穿基板，又不过深。

Q2:如何判断金刚石砂轮已经磨损需要更换？

A2:可以通过以下迹象判断：

切割能力下降：在相同参数下，切割进给变得困难，甚至出现报警或卡顿。

切口质量恶化：崩边尺寸明显增大，切口表面变得粗糙。

异响与振动：切割时出现异常振动或刺耳的噪音。

视觉检查：砂轮表面的金刚石颗粒明显磨平，金属基体或树脂结合剂大面积暴露。

尺寸测量：切割后的芯片尺寸出现系统性偏差，表明砂轮刀痕宽度已因磨损而改变。

Q3:切割不同厚度的陶瓷基板，核心参数应如何调整？

A3:

对于更厚的基板：

切割速度：应适当降低，以减小单次切削力，防止崩边和断刀。

主轴转速：可保持较高或略微降低，以保证切削线速度。

冷却液：需要更强的冷却效果，应确保流量充足。

考虑多刀切割：对于非常厚的基板，分多刀切割是更稳妥的选择。

对于更薄的基板：

切割速度：可以适当提高。

主轴转速：通常使用高转速，以实现更洁净的切割。

切割深度：需要极其精确地控制，避免损伤承载膜。

Q4:为什么必须使用去离子水作为冷却液的基础？普通自来水可以吗？

A4:绝对不可以使用普通自来水。原因如下：

防止离子污染：陶瓷基板上的电路多为金、银等金属，自来水中的氯离子、钙镁离子等会造成电路腐蚀和离子迁移，导致器件失效。

保证绝缘性能：去离子水具有极高的电阻率，能有效防止在切割过程中因冷却液导电而引发的电路短路。

保护设备：自来水中的矿物质长期使用会形成水垢，堵塞精密的水路系统和喷嘴。

Q5:在切割AlN（氮化铝）和Al?O?（氧化铝）时，工艺上有何不同？

A5:虽然都是陶瓷，但二者特性有差异，工艺需微调：

AlN（氮化铝）：导热性极好，但硬度和脆性相对Al?O?更高。

刀具：建议使用针对高硬度材料优化的、结合力更强的金刚石砂轮。

参数：由于更脆，进给速度可能需要比切割同等厚度的Al?O?更慢一些，以抑制崩边。对冷却的要求同样很高。

Al?O?（氧化铝）：硬度高，应用最普遍，工艺相对成熟。

参数设置范围更宽，可根据常见的经验数据库进行初设，再微调优化。通常其切割效率可以比AlN略高。
