精密划片机主轴振动诊断与修复经验

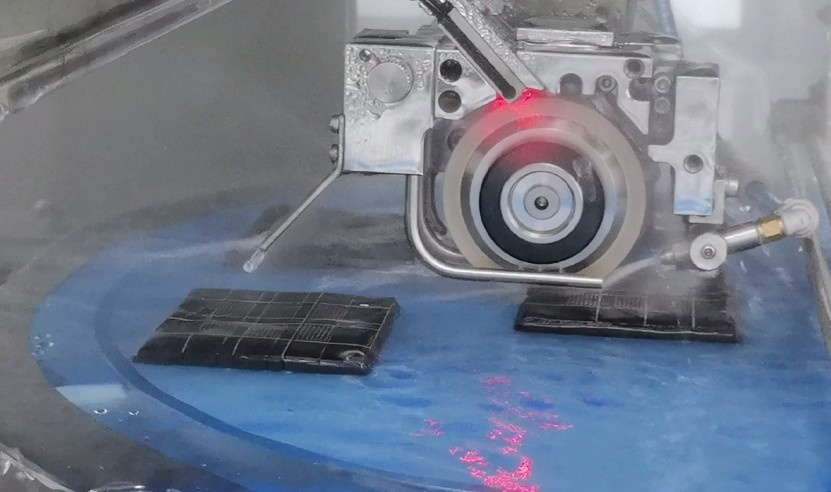

精密划片机是半导体、电子和光学行业中用于高精度切割晶圆、陶瓷或玻璃等材料的设备，其中8040型作为常见型号，以其高稳定性和精度广泛应用于生产线。主轴作为划片机的核心部件，直接负责驱动切割刀具进行高速旋转（通常转速可达数万RPM），其稳定性对切割质量、设备寿命和生产效率至关重要。

然而，主轴振动是划片机运行中常见的故障之一，轻微的振动可能导致切割边缘毛糙、尺寸偏差，严重的振动则会引发设备停机、刀具损坏甚至安全事故。本文将基于实际维修经验，系统介绍8040型精密划片机主轴振动的诊断方法与修复流程，旨在为设备维护人员提供实用参考。

一、主轴振动诊断：从症状识别到根本原因分析

诊断主轴振动是一个系统化过程，需要结合设备运行状态、传感器数据和经验判断。在8040型划片机中，振动通常表现为异常噪音、切割精度下降或设备报警。根据我的经验，诊断可分为三个步骤：初步检查、仪器分析和根本原因定位。

初步检查与症状识别

当划片机出现振动时，首先观察运行症状。例如，在切割过程中，如果工件表面出现不规则条纹或刀具磨损加剧，这可能是振动导致的。同时，监听主轴运行声音：均匀的嗡嗡声属正常，而间歇性“咔哒”声或尖锐异响则暗示轴承或平衡问题。在8040型设备上，我常遇到的情况是低速时振动不明显，但高速运行时（如30,000RPM以上）振动加剧，这往往与动态不平衡或轴承磨损相关。此外，检查设备日志中的报警记录，如过载报警或温度异常，可帮助缩小问题范围。

仪器辅助诊断

精密诊断离不开专业工具。我推荐使用振动分析仪和频谱分析仪进行量化检测。具体步骤包括：

1.安装传感器：将加速度传感器固定于主轴外壳或附近结构，测量振动加速度和频率。在8040型划片机上，传感器通常置于主轴前端（靠近刀具端），以捕捉最直接的振动信号。

2.数据采集：在空载和负载条件下分别运行主轴，记录振动数据。重点关注频率谱：如果振动峰值出现在主轴旋转频率（1X）处，可能指示不平衡问题；若出现在高频段（如轴承通过频率），则指向轴承缺陷；而多倍频振动可能源于对中不良或松动。

3.对比分析：将测量数据与设备标准值（8040型的振动阈值通常为≤2.5mm/s）对比。例如，在一次案例中，一台8040划片机振动值达5mm/s，频谱显示高频成分突出，进一步检查发现轴承内圈磨损。

根本原因定位

通过上述分析，常见振动原因可归纳为以下几类：

-不平衡：刀具安装不当或主轴组件磨损导致质量分布不均，占振动问题的40%以上。在8040型设备中，由于高速运行，微小的不平衡也会放大振动。

-轴承故障：轴承是主轴的核心支撑，磨损、润滑不足或污染（如切削液侵入）会引发振动。8040型常用角接触球轴承，其寿命约为10,000小时，超期使用易出问题。

-对中不良或松动：主轴与驱动电机对中偏差超过0.02mm，或固定螺栓松动，会导致强迫振动。

-外部因素：地基不稳或环境振动（如附近设备干扰）也可能影响8040划片机，但较少见。

诊断时，我强调“从简到繁”原则：先检查刀具和安装，再深入轴承和结构。例如，在一次维修中，初步怀疑轴承问题，但最终发现是刀具夹头松动，仅需紧固即可解决，避免了不必要的拆卸。

二、主轴振动修复：步骤、工具与经验分享

修复主轴振动需根据诊断结果定制方案，涉及拆卸、更换部件和重新组装。8040型划片机的主轴结构较为精密，修复时需严格遵守厂家指南（如设备手册要求使用专用工具），并结合实际经验调整。以下以常见轴承更换和不平衡校正为例，说明修复流程。

修复前准备

安全第一：断电并隔离设备，释放主轴残余应力。准备工具包括：精密扳手、拉马、振动分析仪、平衡机、清洁剂和润滑剂。对于8040型，我建议备有原厂轴承（如NSK或SKF品牌）和O型圈，以确保兼容性。同时，记录拆卸前的部件位置，便于组装时复原。

拆卸与检查

小心拆卸主轴组件：先移除刀具和外壳，然后使用拉马分离轴承。在8040型上，主轴通常采用模块化设计，拆卸时避免暴力操作，防止损伤精密表面。检查关键部件：

-轴承：观察是否有划痕、锈蚀或游隙过大。用百分表测量轴承径向跳动，若超过0.01mm，需更换。

-主轴轴颈：检查磨损或变形，8040型主轴硬度高，但长期使用可能微变形。

-平衡状态：在平衡机上测试主轴组件，若不平衡量超过G2.5级（根据ISO1940标准），需进行校正。

修复与组装

根据问题采取相应措施：

-更换轴承：这是最常见修复。清洁轴颈和轴承座，涂抹适量润滑脂（如锂基脂），压入新轴承并确保预紧力适当。在8040型上，角接触轴承需成对更换，并调整预紧以控制轴向游隙。组装后，手动旋转主轴检查是否顺畅。

-校正不平衡：使用去重或配重法在平衡机上调整。例如，在一次修复中，通过在主轴上添加平衡块，将振动值从4mm/s降至1.5mm/s。

-紧固与对中：重新紧固所有螺栓，并使用激光对中仪检查主轴与电机的对中，偏差控制在0.01mm内。

测试与验证

修复后，逐步测试：先空载运行，用振动分析仪验证数据是否恢复正常（如8040型目标值≤1.5mm/s）；再负载测试，检查切割质量。我建议运行24小时监控，确保稳定性。经验上，修复后主轴寿命可延长至原标准的80%以上，但需定期维护。

经验总结与预防措施

从多次8040划片机维修中，我总结出以下经验：

-预防优于修复：定期保养是关键，包括每500小时检查润滑、每2000小时测试振动。

-记录与分析：建立设备档案，记录每次振动数据和修复过程，便于趋势分析。

-培训与协作：操作人员应接受培训，识别早期振动症状，避免小问题恶化。

-环境管理：确保设备安装在稳定地基上，远离振源。

总之，8040型精密划片机主轴振动诊断与修复需要系统方法和细致操作。通过结合仪器数据和实践经验，可有效提升设备可靠性和生产效率。未来，随着智能传感技术的发展，预测性维护或能进一步减少振动故障。

5个FAQ问答：

1.问：8040型精密划片机主轴振动最常见的原因是什么？

答：最常见的原因是主轴不平衡和轴承磨损。不平衡常由刀具安装不当或部件磨损导致质量分布不均引起；轴承磨损则多因润滑不足、污染或超期使用。在8040型设备中，高速运行会放大这些问题，因此定期检查和平衡校正至关重要。

2.问：如何预防主轴振动问题？

答：预防措施包括：定期进行振动监测（建议每500小时一次），确保刀具和夹具正确安装与平衡；按时更换润滑脂和轴承（遵循厂家指南，如每2000小时检查轴承）；保持设备环境清洁，避免切削液侵入；以及对操作人员培训，及早识别异常症状。

3.问：诊断主轴振动需要哪些工具？推荐哪些品牌或型号？

答：基本工具包括振动分析仪（如Fluke810或SKFMicrolog系列）、频谱分析仪和百分表。对于精密诊断，可附加激光对中仪和平衡机。在8040型划片机上，我常用SKF振动分析仪进行频率分析，其便携性和精度适合现场使用。品牌选择上，推荐国际品牌如Fluke或SKF，以确保数据可靠性。

4.问：修复后如何测试主轴性能是否恢复正常？

答：修复后应分步测试：先空载运行主轴，使用振动分析仪测量振动值，确保不超过设备阈值（如8040型的目标值为≤1.5mm/s）；然后进行负载测试，检查切割工件的尺寸精度和表面质量；最后运行长时间监控（如24小时），观察是否有异常升温或噪音。如果数据稳定且切割效果满意，表明修复成功。

5.问：主轴振动问题会导致哪些生产损失？如何最小化影响？

答：振动可能导致切割精度下降、工件报废、刀具磨损加快和设备停机，进而增加成本和延误生产。最小化影响的方法包括：实施预防性维护计划，建立快速响应机制（如备件库存），以及培训维护团队提高修复效率。在8040型划片机上，通过定期振动分析，可将非计划停机减少30%以上。
