视觉激光打标机操作与保养规程手册（2025最新版）

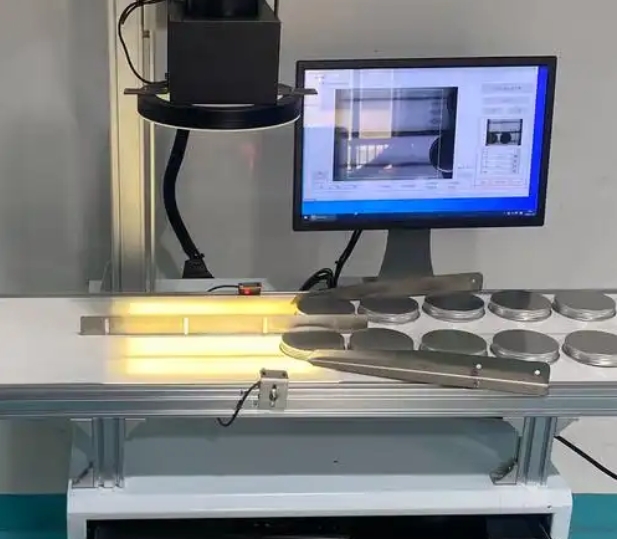

视觉激光打标机作为集成了高精度CCD摄像系统与激光打标技术的先进设备，在工业生产中发挥着重要作用。为确保设备长期稳定运行、保持高效性能并延长使用寿命，特制定本操作与保养规程。本规程结合2025年最新技术标准与实践经验，涵盖设备操作流程、日常维护保养、安全注意事项等内容，适用于各类视觉定位激光打标设备，包括紫外激光打标机、光纤激光打标机等机型。

一、设备操作规范

1. 开机准备流程

视觉激光打标机的正确启动是确保设备正常运行的前提条件，必须严格按照以下步骤执行：

1. 环境检查：确认工作环境温度保持在5-40℃范围内，相对湿度30-80%（无冷凝），设备周围有足够通风空间且无强烈振动源。检查设备表面及工作台面清洁度，移除无关物品。

2. 冷却系统检查：打开设备外壳检查冷却水箱水位，确保水位超过水箱刻线，水管无缠绕折叠。使用蒸馏水或去离子水作为冷却介质，严禁使用自来水或矿泉水。若设备配有水滤化系统，应定期更换冷却水（一般3个月更换一次；无过滤系统的设备需每月更换）。

3. 光学系统预检：快速检查CCD相机镜头、激光扩束镜和全反镜片表面是否有明显污垢或损伤。如有污染，需按照"镜面清理"规范处理后再开机。

4. 电源连接：确认设备电源线连接牢固，接地线可靠接地（接地电阻≤4Ω），这是防止精密振镜头和激光器损坏的关键措施。

2. 标准开机程序

视觉激光打标机的开机必须遵循严格的顺序，错误的操作可能导致设备损坏：

1. 接通总电源：插入钥匙开关并顺时针旋转至"开"位置，此时主电源指示灯应亮起。部分机型需先打开外部供电电源的空气开关。

2. 启动冷却系统：按下冷水机开关，观察显示屏确认水温正常（通常设定为环境温度低5℃左右，夏季30℃环境可设为25℃）。等待30秒左右确保水循环正常。

3. 启动控制系统：开启工控计算机电源，进入打标软件系统（如ExCad2.5.3等），导入测试文件进行空打标一次以初始化系统。

4. 激光系统上电：确认冷却系统运行正常后，打开激光电源开关，将电流调节旋钮逆时针旋至最低（通常5A左右），按下运行开关。

5. 激活视觉与打标组件：依次启动Q开关电源（使激光头进入工作状态）、振镜驱动器电源（电流调至正常值）、红光定位系统。此时设备完成启动，可接受操作指令。

*表：视觉激光打标机开机关键步骤与注意事项*

3. 打标操作流程

设备正常启动后，按以下规范进行打标作业：

1. 工件定位：将待打标工件放置在工作平台上，使用CCD视觉系统进行自动定位。对于不规则工件，可通过软件手动调整识别区域。确保工件表面无大面积厚积尘，以免影响打标效果和视觉定位精度。

2. 参数设置：根据材料类型在打标软件中选择预设参数组，或手动调整激光功率（通常20-100%）、打标速度（1000-7000mm/s）、频率（20-80kHz）等参数。紫外激光打标机需特别注意功率设置，避免过高能量损坏工件表面。

3. 焦距校准：通过调节激光镜头升降装置，使红光聚焦点清晰落在工件表面。标准工作距离通常为210mm（视机型而定），可使用同高度试件进行测试。

4. 打标测试：在正式打标前，必须进行测试打标。观察打标位置是否准确（视觉定位误差应≤0.05mm）、线条是否清晰连续、有无过烧或深度不足现象。如不合格需重新校准。

5. 批量生产：测试合格后开始正式打标。操作人员需全程佩戴激光防护眼镜（OD4+级别）和防尘口罩，避免直视激光束和吸入加工产生的微粒。打标过程中严禁用手或其他物品接触光束路径。

4. 标准关机程序

生产任务完成后，必须按规范顺序关闭设备：

1. 停止打标作业：保存所有加工文件，退出打标软件并正常关闭Windows系统。

2. 激光系统断电：将激光电流调节旋钮逆时针旋转至最低（5A左右），关闭运行开关和激光电源开关。这是保护激光器的关键步骤，直接断电可能导致氪灯或激光模块损坏。

3. 组件关闭：依次关闭振镜驱动器电源、Q开关电源，最后关闭红光定位系统。各组件电源指示灯应熄灭。

4. 冷却系统停机：等待约30秒后关闭冷水机，确保激光器充分冷却。部分高功率设备需等待更长时间（参考设备手册）。

5. 总电源切断：逆时针旋转钥匙开关至"关"位置，拔下钥匙由专人保管。最后断开外部供电电源的空气开关。

6. 设备整理：盖上镜头保护盖，清洁工作台面，填写设备使用记录表。

二、日常维护保养规程

1. 每日保养项目

操作人员需在生产前完成以下日常点检与保养工作：

1. 外观清洁：使用微纤维抹布擦拭设备外壳、控制面板和工作台面，确保无灰尘、油污和金属碎屑堆积。清洁时禁止使用湿布或含腐蚀性溶剂的清洁剂。设备摆放区域应保持整洁，无杂物堆放。

2. 光学系统检查：
- 镜面清洁：用专用镜头纸或无绒布蘸取99.5%以上纯酒精，沿镜片镀膜纹路方向轻轻擦拭扩束镜、全反镜和聚焦镜。每清洁一次更换擦拭面，避免交叉污染。
- 视觉镜头维护：CCD相机镜头使用专用清洁笔或压缩空气除尘，顽固污渍可用镜头清洁液处理，严禁用手直接触摸镜面。

3. 安全检查：
- 紧急停止测试：按下急停按钮确认设备立即停止所有运转，各运动部件（振镜、工作台等）应瞬间停止。
- 接地检查：查看接地线连接是否牢固，接地电阻应≤4Ω。
- 防护装置确认：检查安全光栅、防护罩等是否完好，功能正常。

4. 冷却系统监测：记录水箱水温（通常20-28℃）、水位和水质情况，检查水管有无渗漏。冷却水温度设置应比环境温度低5℃左右，防止结露。

*表：视觉激光打标机每日点检记录表示例*

2. 每周保养项目

设备管理员需每周执行以下维护工作：

1. 散热系统维护：
- 使用风枪清除电源柜、控制箱和激光器散热风扇的积尘，特别是通风口滤网。清洁后检查风扇运转是否平稳，有无异常噪音。
- 检查水泵运行状态，确认运转噪音≤65dB，电机温度≤80℃。异常发热可能预示轴承磨损或水路堵塞。

2. 管道系统检查：目视检查所有水冷管道（激光器、Q开关等）有无老化、裂纹或渗漏，接头是否牢固。发现渗漏应立即停机维修。

3. 运动部件润滑：对导轨、丝杆等机械传动部件添加适量专用润滑油（如锂基润滑脂），清除旧油脂和金属碎屑。润滑后手动移动工作台检查运行顺畅度。

4. 光路校准检查：使用标准测试板检查打标位置精度，如发现偏差超过0.1mm，需按照设备手册进行光路校准。紫外激光设备需特别注意振镜校准。

3. 月度保养项目

每月需由专业技术人员进行更全面的设备维护：

1. 电气系统检查：
- 断电后打开电气柜，检查各线路接头是否氧化松动，线缆绝缘层有无破损。
- 使用万用表检测接地电阻（≤4Ω）和各电源模块输出电压（参照设备标称值）。

2. 光学系统深度维护：
- 拆卸并全面清洁所有光学镜片（扩束镜、全反镜、聚焦镜等），检查镀膜是否有划伤或脱落。
- 校准激光光路与CCD视觉系统的同轴度，确保打标位置与视觉定位完全匹配。

3. 冷却系统维护：
- 彻底更换冷却水并清洗水箱，去除水垢和微生物膜。建议使用蒸馏水或专用冷却液。
- 检查水过滤器是否堵塞，必要时更换。对于无过滤系统的设备，应增加更换频率。

4. 机械结构检查：检查各运动部件的轴承间隙和皮带张力，调整至设备手册规定值。发现明显窜动或松动应及时更换部件。

4. 年度大保养

每年至少一次由厂家或专业服务工程师执行全面保养：

1. 激光器维护：检测激光输出功率衰减情况，如超过15%需考虑更换氪灯或激光模块。YAG激光器的氪灯一般使用寿命为800-1000小时。

2. 光学系统更换：根据使用时长和检查结果，更换老化的镜片（如全反镜、聚焦镜等），确保透光率和聚焦性能。

3. 控制系统升级：更新打标软件至最新版本，升级控制系统固件，备份所有参数设置。

4. 全面性能测试：使用标准测试板检测打标精度（±0.02mm）、重复定位精度（±0.01mm）和最大打标速度等指标，生成设备性能报告。

三、安全操作注意事项

1. 激光安全防护

1. 人员防护：操作人员必须佩戴专用激光防护眼镜（针对设备波长选择，OD值≥4），避免直视激光束或反射光。紫外激光还需防护皮肤暴露。

2. 工作区域管理：设备周围应设置激光警示标志和安全围栏，非操作人员不得进入工作区。打标过程中严禁将身体任何部位放入光路。

3. 光束控制：在未安装防护罩的情况下严禁运行设备。调试光路时使用最低功率（≤5%），并确保光路中有光束终止器。

2. 电气安全

1. 断电操作：进行任何维护工作前，必须关闭主电源并拔掉插头。电气检查需确认电容器已放电完毕。

2. 防短路措施：电源部分壳盖必须锁紧，防止金属异物掉入造成短路。定期检查线缆绝缘状况。

3. 接地要求：设备外壳、激光电源、控制箱等都必须可靠接地，接地线截面积≥4mm²。

3. 紧急情况处理

1. 设备异常：如发现异常噪音、烟雾、异味或冷却水泄漏，应立即按下急停按钮，断开总电源，并通知专业维修人员。

2. 火灾处理：配备专用激光设备灭火器（通常为CO2型），禁止使用水基灭火器扑灭电气火灾。

3. 人员伤害：如发生激光灼伤，立即用大量清水冲洗并就医。吸入加工烟雾应移至通风处，严重者送医。

四、常见故障处理指南

1. 激光输出异常

1. 无激光输出：
- 检查激光电源连接和开关状态
- 确认冷却系统正常运行，水温在设定范围内
- 检查氪灯状态，如电极发黑或炸裂需更换（寿命通常800-1000小时）
- 检查Q开关工作状态和光路是否完整

2. 激光能量不足：
- 检查电流设置是否正确，逐步提高至工作电流
- 清洁光学镜片，特别是输出镜和扩束镜
- 检查激光器功率衰减情况，如超过15%需专业维护

2. 视觉定位故障

1. 定位偏差大：
- 清洁CCD镜头和光源，确保成像清晰
- 重新校准视觉系统与激光打标位置
- 检查工件定位夹具是否松动或磨损

2. 无法识别标记：
- 调整光源亮度和角度，优化成像对比度
- 检查视觉软件参数设置，必要时重新训练模板
- 确认工件表面无强烈反光或阴影干扰

3. 机械运动问题

1. 振镜运动异常：
- 检查振镜电源连接和信号线
- 清洁振镜电机编码器，检查有无机械卡阻
- 重新校准振镜零点位置

2. 工作台移动不畅：
- 清洁导轨并重新润滑
- 检查皮带张力或丝杆螺母间隙
- 确认电机驱动器工作正常

五、设备保养记录与文档管理

1. 记录保存要求

1. 日常点检记录：操作人员需填写《设备日常点检表》，记录外观清洁、镜面状态、冷却系统等项目的检查结果，签字确认。

2. 维护保养记录：设备管理员负责填写《设备维护保养记录表》，详细记录每周、每月保养内容，更换的零部件及耗材，异常情况处理等。

3. 故障维修记录：任何设备故障及维修情况都应记录在《设备维修履历表》中，包括故障现象、原因分析、处理措施和更换部件等信息。

2. 文档管理规范

1. 技术文档存档：设备使用说明书、维护手册、电气图纸等技术资料应集中保管，电子版备份在专用服务器。

2. 软件备份：定期备份打标软件参数设置、标记模板和加工程序，建议采用"本地+云端"双备份策略。

3. 记录保存期限：日常点检记录保存1年，维护保养记录保存3年，大修记录和设备改造记录永久保存。

六、附则

1. 本规程自发布之日起实施，由设备管理部门负责解释和修订。
2. 所有操作和维护人员必须经过专业培训并考核合格后方可上岗。
3. 设备重大维修或改造后，应更新相应操作规程并重新培训人员。
4. 本规程应根据设备技术发展定期评审和更新，确保与最新标准保持一致。

编制：设备管理部
审核：技术质量部
批准：总经理办公室
发布日期：2025年7月
版本号：V3.2

*注：本规程适用于视觉定位紫外激光打标机、光纤激光打标机等机型，具体操作请结合设备厂家提供的技术手册执行。*
