铝基板激光切割机

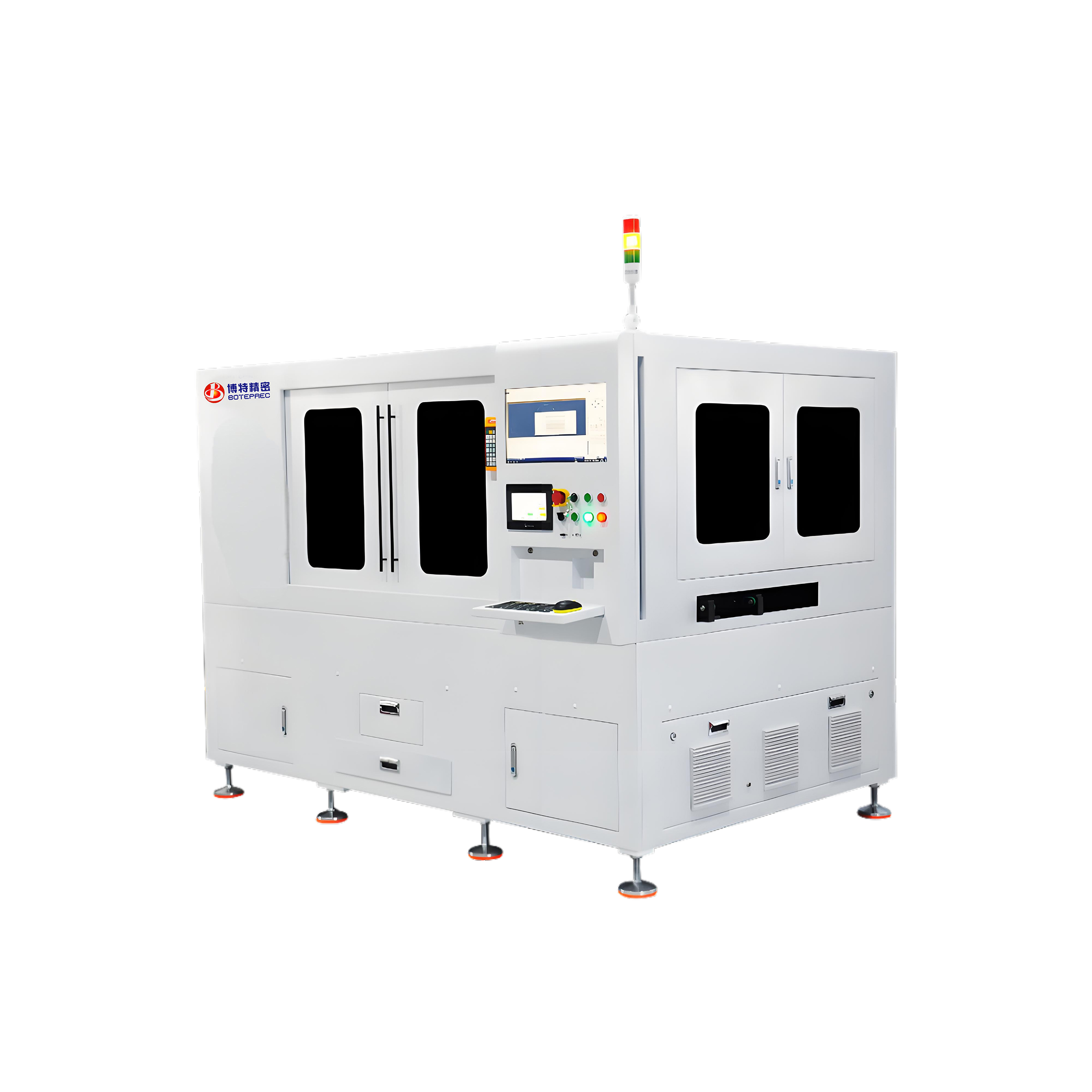

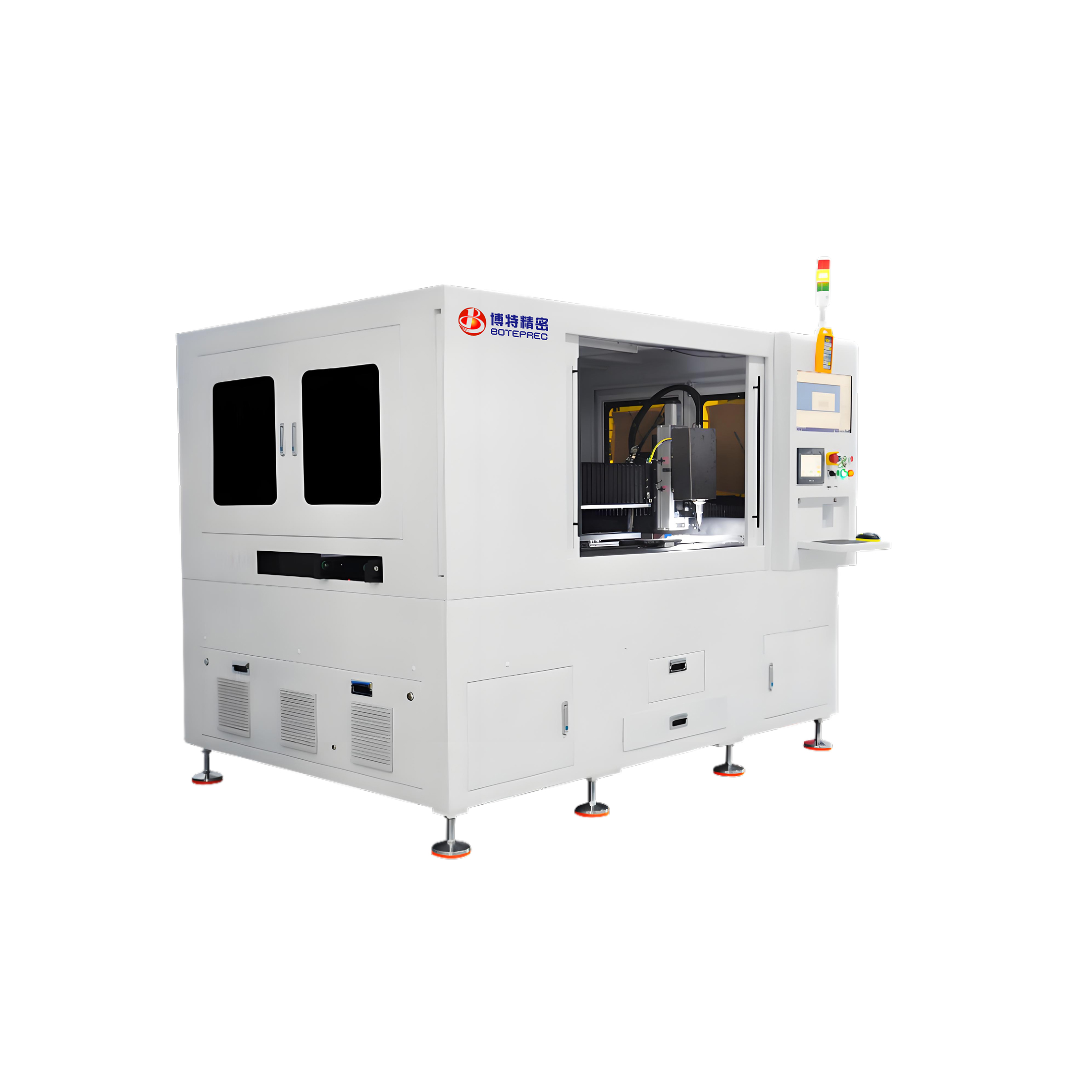

铝基板激光切割机 BT-LC-1360

高效率高精度高性能

铝基板即金属基覆铜板(MCPCB),由绝缘层、铜层、铝基层构成。铝基层提供机械支撑,绝缘层隔绝电导,铜层实现电路连接。高导热性源于铝基层,散热性能优异,能快速传导热量。机械强度高,可承受高功率电子器件工作时的应力。广泛应用于LED照明,为灯具提供散热与电路支撑。在汽车电子领域,用于散热模块制造,保障电子元件稳定运行。


400-007-1218 获取报价

产品详情产品参数样品案例

产品介绍

铝基板定义:铝基板即金属基覆铜板(MCPCB),由绝缘层、铜层、铝基层构成。铝基层提供机械支撑,绝缘层隔绝电导,铜层实现电路连接。

结构特性:高导热性源于铝基层,散热性能优异,能快速传导热量。机械强度高,可承受高功率电子器件工作时的应力。

应用领域:广泛应用于LED照明,为灯具提供散热与电路支撑。在汽车电子领域,用于散热模块制造,保障电子元件稳定运行。

非接触式加工:激光切割无需刀具接触工件,避免机械磨损,精度可达±0.1mm。无接触加工减少对工件的机械应力,适合精密加工。

热影响区小:切缝宽度仅0.1- 0.3mm,热影响区小,减少材料热损伤。精细切缝提升加工精度,降低后续处理难度。

适用激光类型:光纤激光效率高、功率大,适用于多种材料切割。激光在特定场景如薄板切割中表现优异,各有优势。

设备功能特点

1、热影响区域小

采用激光器使用寿命在10万小时,性能稳定,光束质量高。切缝宽度仅0.1- 0.3mm,热影响区小,减少材料热损伤。精细切缝提升加工精度,降低后续处理难度。

2、大理石工作平台,配合直线电机,精度可以控制在<±0.01mm

3、高精密视觉切割软件

采用高精密视觉切割软件,视觉自动识别对位,软件自动补偿。

4、非接触切割

切口平滑、无毛刺、无挤压形变。

5、对接自动化

可前后对接自动化,

行业应用

LED行业、铝基板行业、五金器件、精密零配件。


产品参数

S/N

性能指标

参数

1

机器名称

在线激光切割机BT-LC-1360

2

激光功率

选配

3

切割精度

≤±0.01mm

4

平台结构

大理石+直线电机

5

平台加工幅面

L1300*W600mm

6

相机定位精度

±3μm

7

CCD分辨率

500万像素

8

X/Y分辨率

0.1μm

9

X轴行程

1300mm

10

Y轴行程

600mm

11

Z轴行程

150mm

12

XY最大加速度

1.5G

13

X、Y单轴最高速度

1000mm/s

14

在线线体高度

900±30 mm

15

在线工作模式

两段式轨道传送料,自动调整宽度

16

在线方向模式

可选

17

工业吸尘系统

标配

18

切割系统

BOCHU

19

主设备电源额定电压

220V/50Hz

20

高压气源(干燥过滤空气或氮气)

1.2MPa-1.5MPa

21

设备外形尺寸

L2400*W1500*H1800 mm

22

吸尘器尺寸8

550*1102*570mm

23

总重量

2吨

24

总功率

10kW/h(含吸尘器)

25

工作环境

温度25℃±2℃;湿度≤60%

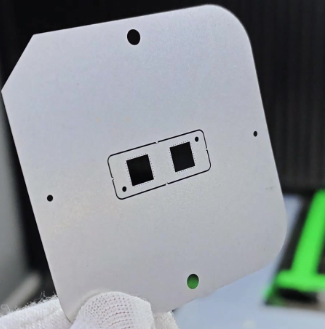

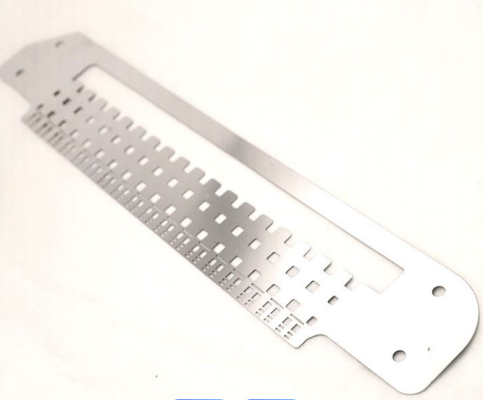

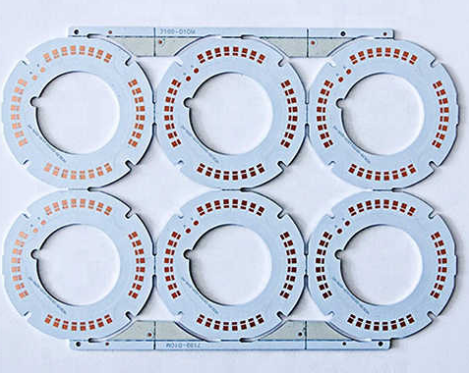

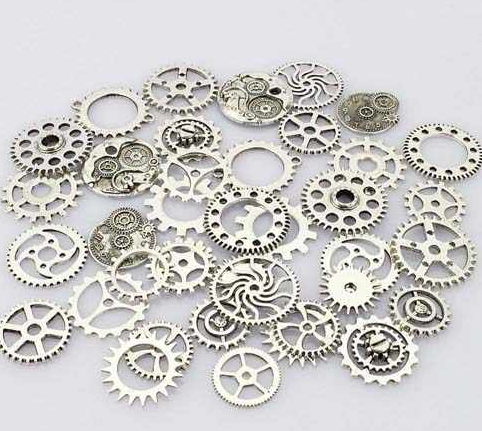

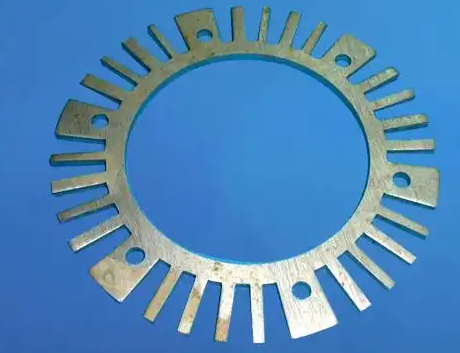

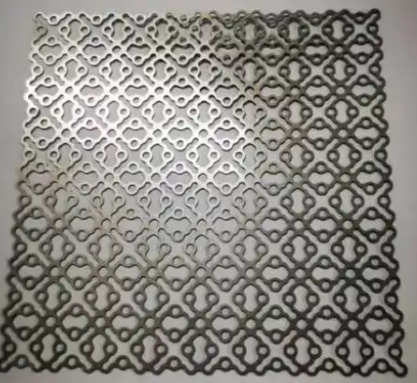

样品案例
