紫外皮秒激光切割玻璃的具体参数有哪些

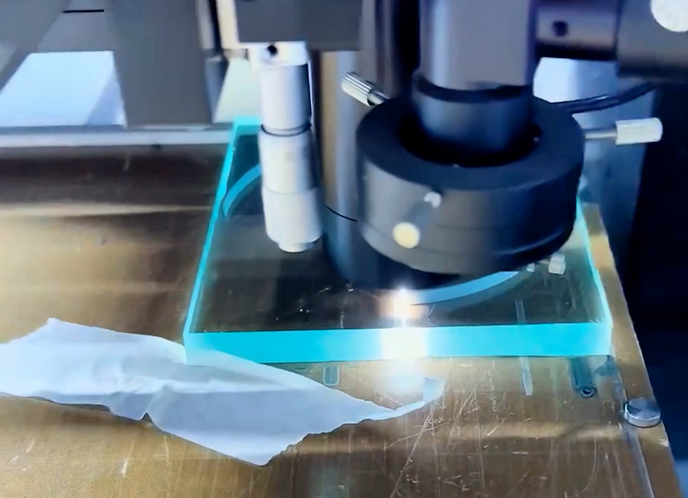

紫外皮秒激光切割技术因其高精度、低热影响等优势，已成为玻璃精密加工的重要方法。本文将详细探讨紫外皮秒激光切割玻璃的各项关键参数及其优化方法。

一、激光基本参数

1. 波长选择
紫外皮秒激光通常采用266nm或355nm波长：
- 266nm波长：光子能量更高(4.66eV)，更适合脆性材料加工，但光学元件损耗较大
- 355nm波长：平衡了吸收效率和光学系统寿命，是大多数工业应用的首选

玻璃对紫外光的吸收率通常在80-95%之间，具体取决于玻璃成分。例如，石英玻璃在355nm处的吸收系数约为2-3cm⁻¹，而硼硅酸盐玻璃可达10-15cm⁻¹。

2. 脉冲宽度
典型参数范围：6-15ps
- 超短脉冲(<10ps)可显著降低热影响区，但需要更高峰值功率
- 较长脉冲(10-15ps)加工效率更高，适合较厚玻璃切割

实验表明，将脉冲宽度从10ps降至6ps可使热影响区减小约30%，但切割速度会降低15-20%。

3. 重复频率
常用范围：50kHz-2MHz
- 低重复频率(50-200kHz)：适合高精度切割，减少热积累
- 高重复频率(500kHz-2MHz)：提高加工效率，但需优化扫描速度

对于0.7mm厚的钠钙玻璃，最佳重复频率通常在200-500kHz之间。频率过高会导致热效应加剧，影响边缘质量。

4. 单脉冲能量
典型值：10-100μJ
- 薄玻璃(≤0.5mm)：10-30μJ
- 中厚玻璃(0.5-2mm)：30-70μJ
- 厚玻璃(>2mm)：70-100μJ

能量密度(fluence)应控制在2-10J/cm²范围内。过低无法有效去除材料，过高则导致裂纹扩展。

二、光学系统参数

1. 聚焦光斑直径
计算公式：d = 4λf/(πD)
其中：
- λ为波长(355nm)
- f为聚焦镜焦距
- D为入射光束直径

工业应用中通常采用10-30μm的光斑直径：
- 精细切割：10-15μm
- 常规切割：20-30μm

2. 数值孔径(NA)
推荐值：0.1-0.3
- 高NA(0.2-0.3)：适合薄玻璃高精度加工
- 低NA(0.1-0.2)：适合较厚玻璃，焦深较大

3. 扫描速度
与重复频率匹配的优化公式：
V = f × Δ × (1-O)
其中：
- V：扫描速度(mm/s)
- f：重复频率(Hz)
- Δ：光斑间距(通常为光斑直径的20-50%)
- O：重叠率(通常20-40%)

典型参数组合：
- 200kHz重复频率 + 20μm光斑 + 30%重叠 → 约2.8m/s扫描速度

三、加工策略参数

1. 切割路径规划
- 直线切割：单次或多次扫描
- 轮廓切割：螺旋式或同心圆路径
- 异形切割：CAD导入配合振镜控制

2. 分层加工参数
对于厚度>1mm的玻璃，建议采用多层加工：
- 每层深度：50-200μm
- 层间延迟：10-100μs(防止热积累)
- 总切割次数：根据厚度计算，例如2mm玻璃约需20-40次

3. 辅助气体参数
常用气体及参数：
- 压缩空气：压力0.2-0.5MPa，流量10-20L/min
- 氮气：压力0.1-0.3MPa，流量5-15L/min
- 氦气：用于高精度加工，压力0.05-0.2MPa

四、材料相关参数

1. 玻璃类型参数调整

2. 厚度补偿参数

厚度增加时需调整：
- 单脉冲能量增加20-30%/mm
- 重复频率降低15-25%/mm
- 扫描速度降低20-40%/mm

五、环境控制参数

1. 温度控制：23±2℃
2. 湿度控制：40-60%RH
3. 振动隔离：≤1μm振幅
4. 洁净度：Class 1000以下

六、质量评价参数

1. 边缘粗糙度(Ra)：通常<1μm
2. 切缝宽度：光斑直径的1.2-1.8倍
3. 热影响区：<5μm
4. 抗弯强度保持率：>90%原始强度

七、参数优化方法

1. 正交实验法：考察能量、频率、速度三因素三水平
2. 响应面法：建立切割质量与参数的数学模型
3. 人工智能优化：神经网络预测最佳参数组合

实际应用中，建议先进行小面积测试，通过显微镜观察切割质量，逐步调整至最佳参数。不同品牌设备可能存在差异，应参考设备厂商提供的基准参数进行调整。

紫外皮秒激光切割玻璃技术仍在不断发展，未来随着激光源稳定性的提高和智能控制算法的进步，加工参数窗口将进一步扩大，使工艺更加稳定可靠。
