铜箔外形激光切割机工作流程详解

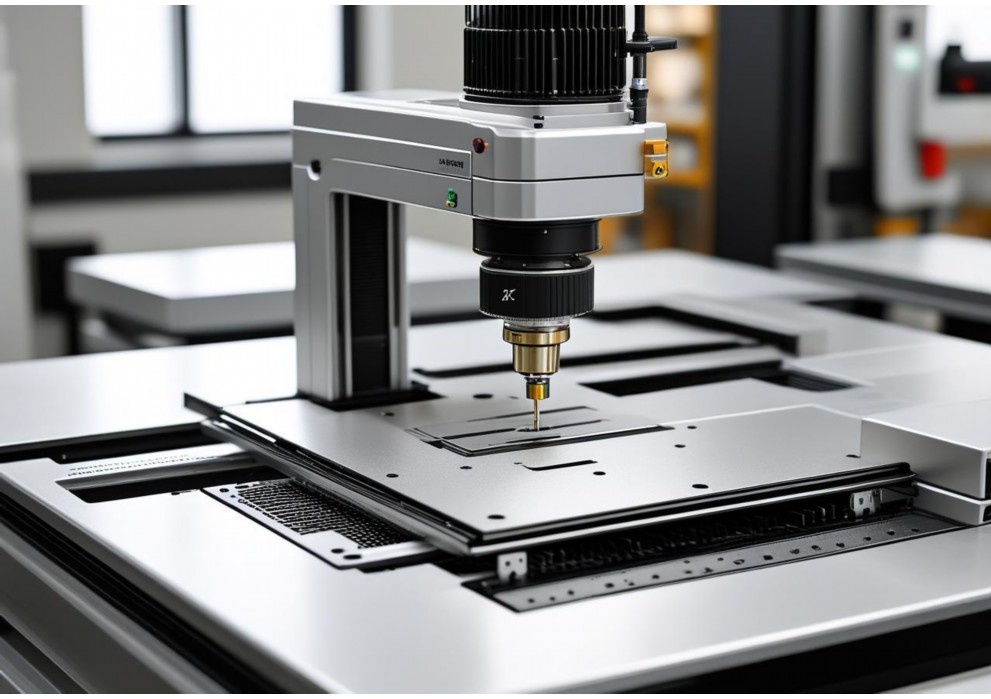

铜箔外形激光切割机工作流程详解图

铜箔外形激光切割机（尤其适用于锂电池负极集流体、柔性电路板等高精度领域）通过非接触式激光加工，实现铜箔复杂外形的快速、精准切割。其核心工作流程如下：

一、材料准备与上料(MaterialLoading&Preparation)

1.铜箔卷材装载：操作人员将成卷的超薄电解铜箔（厚度通常在6-18μm）装载到放卷轴上。精密张力控制系统确保放卷过程平稳、张力恒定，防止铜箔起皱或拉伸变形。

2.表面清洁（可选）：部分设备集成在线清洁单元（如离子风棒、软毛刷），去除铜箔表面微小粉尘、油污，保证激光吸收率和切割质量。

3.纠偏与展平：自动纠偏装置（EPC）实时监测铜箔边缘位置，动态调整，确保铜箔在传输路径上始终居中、平整运行。展平辊消除卷材固有的内应力，保证材料平整度。

二、激光切割核心过程(CoreLaserCuttingProcess)

1.精确定位：

高精度运动平台：铜箔由精密伺服电机驱动的滚轴或大理石平台承载，实现X/Y方向高速、高精度（通常±10μm以内）移动。

视觉定位（CCD）：高分辨率工业相机扫描铜箔表面预设的Mark点（或特征图形）。图像处理系统实时计算铜箔位置、角度偏差，并反馈给运动控制系统进行动态补偿，确保切割图形与铜箔实际位置精确套准。

2.激光切割执行：

激光器选择：超快激光器（皮秒/飞秒级）是首选。其超短脉冲（<10ps）、高峰值功率特性，能瞬间气化铜材，产生极窄（微米级）热影响区（HAZ），几乎无毛刺、无熔渣、无热应力变形，满足超薄铜箔的高质量切割要求。紫外激光（纳秒级）也可用于较厚铜箔，但热影响相对较大。 光束控制：振镜扫描系统（GalvoScanner）驱动高速反射镜片，引导激光束在铜箔表面按预设的CAD图形路径（DXF等格式）进行高速扫描切割。F-Theta透镜确保焦点平面一致。 焦点管理：Z轴自动调焦系统（如电容传感、激光测距）实时监测铜箔高度变化，动态调整切割头Z轴位置，使激光焦点始终精确落在铜箔表面，保证切割宽度和深度一致。 工艺参数控制：系统精确调控激光功率、脉冲频率、扫描速度、脉冲重叠率等关键参数，优化切割效率与质量（如边缘垂直度、粗糙度）。辅助气体（如洁净空气、氮气）吹除切割残渣，保护光学镜片。 3.切割废料处理：切割产生的微小铜屑和废料（Skeleton）通过高效负压吸尘系统实时收集，保持工作区域清洁，避免二次污染。 三、切割后处理与检测(Post-Cutting&Inspection) 1.在线视觉检测： 高速CCD相机立即对切割完成的铜箔图形进行自动光学检测（AOI）。 检测项目：外形尺寸精度、轮廓毛刺/熔渣、边缘缺口、过切/欠切、表面划伤、Mark点完整性等。 结果处理：系统根据预设标准自动判定良品/不良品，标记不良位置或触发报警/停机。 2.收卷/分片： 卷对卷模式：切割完成的铜箔（通常保留边框骨架）由收卷轴整齐卷取。后续工序再进行冲型分离单体。 单张分片模式：对于独立图形，设备集成精密模切或真空吸附分拣系统，将切割好的单体铜箔零件自动分离、堆叠或传输至下一工位（如贴胶、叠片）。 3.防氧化处理（可选）：对于高要求产品（如电池极耳），可在收卷前或分片后增加钝化或保护膜覆盖工序，防止切割边缘氧化。 四、系统控制与数据管理(Control&DataManagement) 中央控制中枢：基于工业PC或PLC的控制系统集成运动控制卡、激光器控制模块、视觉处理系统、传感器I/O等，实现全流程的自动化、协同化运行。 人机交互：通过触摸屏HMI，操作人员可轻松设定切割图形、工艺参数、生产任务，监控设备状态（功率、速度、温度、报警信息）、产量数据等。 数据追溯：系统记录关键生产数据（时间、参数、检测结果、操作日志），支持MES系统对接，实现生产过程的可追溯性。 核心优势与应用 此工作流程高度自动化、精度优异（±0.02mm）、热影响极小、无机械应力，完美契合锂电池负极集流体（如石墨烯复合铜箔）、FPC软板补强片、精密电子屏蔽层等超薄铜箔复杂图形的无损伤高效切割需求，是新能源与电子制造领域的关键装备。 通过以上精密协同的流程，铜箔外形激光切割机实现了对“薄如蝉翼”材料的“刚柔并济”的加工，为高性能电子产品提供了可靠保障。

铜箔激光切割：可行性与关键技术解析

可以明确回答：铜箔可以进行激光切割，但其成功与否高度依赖于铜箔的厚度、所选的激光类型以及工艺参数的精妙控制。对于常见的薄铜箔（尤其是厚度小于0.5mm，特别是0.1mm以下的超薄箔），使用特定波长的激光（如绿光、紫外光）配合精密的脉冲控制技术，可以实现高质量、高精度的切割。而对于较厚的铜箔（如超过0.5mm），激光切割则变得极具挑战性，效率低下且质量难以保证，通常不被视为首选方法。

一、激光切割铜箔的核心挑战

铜的物理特性为激光加工带来了显著的障碍：

1.极高的反射率：

铜对工业上常用的近红外波长（如1064nm的光纤激光）反射率极高（>90%）。这意味着大部分入射激光能量被反射而非吸收，不仅加工效率低下，反射回激光器的能量还可能严重损坏光学系统。

2.极高的热导率：

铜是优良的导热体。激光产生的热量会迅速从作用点向四周大面积扩散。这使得：

难以达到汽化/熔化阈值：需要极高的功率密度才能在局部瞬间达到熔化或汽化铜所需的温度。

热影响区大：热量扩散导致切口附近区域受热，可能引起材料软化、变形、氧化变色（发黄甚至发黑），甚至影响其导电性能。

切口质量差：容易产生熔渣、毛刺、重铸层、热变形。

3.厚度的影响：

薄铜箔：由于材料总量少，吸收少量能量即可达到熔断或汽化，相对容易切割。

厚铜箔：需要激光能量穿透更深的材料层。高反射和高导热性叠加，使得能量输入效率极低，维持有效切割状态极其困难。

二、成功切割薄铜箔的关键技术与适用激光器

为了克服上述挑战，切割薄铜箔（特别是<0.3mm）主要采用以下技术和特定类型的激光器： 1.选择合适的激光波长： 紫外激光器：是切割薄铜箔（尤其是FPC柔性电路板）的首选。 优势：铜对紫外光（如355nm）的吸收率显著高于近红外光。采用冷加工机制的紫外超快激光（皮秒、飞秒）几乎完全避免了热效应，实现极其精细、无热影响区、无熔渣/毛刺、边缘陡直的高质量切割，精度可达微米级。纳秒紫外激光也能获得较好效果，但热影响略大。 绿光激光器：铜对绿光（如532nm）的吸收率也远高于1064nm近红外光。 优势：成本通常低于紫外激光器。纳秒绿光激光是切割较薄铜箔（如0.1mm左右）的一种经济有效方案，质量和精度介于紫外和近红外之间。 近红外激光器： 挑战：对铜的反射率最高，效率最低。 可行性：仅适用于极薄的铜箔（如<0.05mm），且需要极高峰值功率和非常精细的参数优化（脉冲宽度、频率、离焦量等），通常效果不如紫外或绿光。切割质量（毛刺、热影响）控制难度大。 2.采用脉冲模式： 连续激光会持续输入热量，极易导致铜箔过热、烧蚀范围过大甚至整体熔化。 短脉冲（纳秒级）和超短脉冲（皮秒、飞秒级）激光器是切割铜箔的基础。它们能在极短时间内（皮秒、飞秒激光甚至快于电子-晶格热传递时间）将极高的能量密度作用于极小区域。 冷加工：超快激光主要依靠非线性吸收和多光子电离等机制直接使材料电离、等离子化并移除，几乎不产生热传导，实现真正的“冷”切割。 高精度：极小的热影响区保证了极高的切割精度和边缘质量。 材料适应性：对高反射、高导热材料加工优势巨大。 3.精密参数控制： 峰值功率：必须足够高以克服反射和快速散热，实现有效材料去除。 脉冲宽度：越短（皮秒、飞秒）热影响越小，质量越高。 脉冲频率：需与扫描速度、材料特性匹配，保证切割连续性和避免热积累。 扫描速度：过快会导致切不透或切口不平滑；过慢会导致热量积累，热影响区变大。 离焦量：精确控制焦点位置对获得窄缝宽和良好切割深度至关重要。 辅助气体：通常使用氮气等惰性气体，主要作用是吹走熔融物/碎屑、保护光学镜头、抑制切口氧化。气压需要精确控制。 4.高精度运动系统： 激光切割薄铜箔通常用于制造精密电子元件（如FPC），对定位精度和重复定位精度（常在±5μm以内）要求极高。需要高性能的直线电机或精密丝杠驱动的运动平台，配合高精度振镜扫描系统（对于精细图形）。 三、激光切割铜箔的主要应用场景 1.柔性印刷电路板制造： 这是最主要的应用领域。用于切割覆盖膜开窗、外形轮廓切割、连接手指成型等。紫外激光是FPC加工的金标准。 2.传感器制造： 切割用于压力传感器、应变片等的超薄铜箔片或精细图形。 3.精密电子元件： 切割特殊形状的铜箔用于电磁屏蔽、接地片、弹片等。 4.锂电池制造： 切割极薄的铜箔集流体（虽不常用，但在特定研发或特殊结构中有应用）。 5.RFID天线： 蚀刻铜箔形成天线图案后，有时需要激光切割进行分板或外形加工。 6.科研与小批量原型制作： 快速制作各种形状的薄铜箔样品。 四、激光切割铜箔的优势与局限性 优势： 非接触式加工：无机械应力，适合超薄柔性材料。 高精度：可达微米级，切口窄。 高灵活性：通过软件可快速切换切割图形，无需更换模具。 自动化程度高：易于集成到自动化生产线中。 高质量（尤其紫外超快激光）：可实现几乎无热影响、无毛刺、边缘光滑的切割。 加工复杂图形能力强：不受图形复杂度限制。 局限性： 设备成本高：尤其是紫外和超快激光系统，投资巨大。 运行成本：激光器耗电、耗气，维护成本（光学器件）较高。 厚度限制：主要适用于薄铜箔（通常<0.3mm），厚铜箔效率低、质量差、成本极高。 工艺开发复杂：需要专业知识和经验优化参数以获得最佳效果。 安全与环保：需要防护激光辐射，处理金属粉尘/烟尘（需配备除尘系统）。 五、铜箔切割的替代工艺 根据厚度、精度、批量和成本要求，可考虑其他方法： 1.化学蚀刻： 原理：使用光刻胶定义图形，通过化学溶液腐蚀掉暴露的铜。 优点：可大批量生产复杂图形，成本相对较低（尤其批量大时），无热影响，无机械应力。 缺点：工艺步骤多（涂胶、曝光、显影、蚀刻、脱胶），涉及化学品处理（环保压力），侧蚀影响精度（图形边缘会略微向内凹陷）。 2.模切： 原理：使用定制刀模在冲压机上冲切。 优点：适合大批量、简单形状切割，速度快，单件成本低。 缺点：模具成本高（不适合小批量、研发），设计变更困难，存在机械应力（可能影响超薄箔），切口精度和边缘质量通常低于激光（可能有毛刺），模具磨损需要维护更换。 3.机械铣削/雕刻： 原理：使用微小铣刀切削。 优点：可加工较厚铜箔。 缺点：接触式加工有机械应力，刀具磨损，速度较慢，不适合极薄箔（易变形），精度和边缘质量有限（可能有毛刺、翻边）。 结论 铜箔激光切割是一项可行的技术，尤其适用于薄铜箔（<0.5mm，特别是<0.3mm）的高精度、复杂图形加工需求，在柔性电路板制造等领域应用成熟。其成功的关键在于选择吸收率更高的激光波长（紫外光、绿光）和采用脉冲（尤其是超短脉冲）模式，并辅以精密的参数控制和高性能的运动系统。紫外超快激光代表了铜箔切割的最高质量水平，但成本也最高。对于较厚的铜箔，激光切割效率低、质量差、成本高，通常不是经济有效的选择，应考虑蚀刻或模切等其他工艺。在选择加工方式时，必须综合考虑铜箔厚度、精度要求、图形复杂度、生产批量以及成本预算等因素。

以下是为您整理的铜片激光切割技术说明文档，约800字，包含原理、优势、流程及注意事项：

铜片激光切割技术报告

编号：250604179

一、技术原理

激光切割利用高功率密度激光束（通常为光纤激光器，波长1064nm）照射铜片表面，使材料瞬间熔化、气化或达到点燃点，同时通过高压辅助气体（常用氮气或压缩空气）吹除熔融物，形成精密切缝。铜因其高反射性和导热性，需采用特定参数控制能量吸收。

二、核心优势

1.精度卓越

-切口宽度：0.1~0.3mm，公差±0.05mm

-最小孔径：可达板厚的1/3（如1mm铜片可切0.3mm孔）

2.无接触加工

-避免机械应力变形，适合薄铜片（0.1~6mm）

3.效率提升

-切割速度：1mm铜片可达15m/min（4000W激光）

-无需开模，节省90%样品制备时间

4.复杂图形适配

-CAD图纸直读，可切割任意平面几何形状（镂空、微孔阵列等）

三、标准工艺流程

“`mermaid

graphTD

A[铜片预处理]–>B[夹具定位]

B–>C[激光参数设置]

C–>D[切割路径编程]

D–>E[切割执行]

E–>F[质量检测]

“`

1.材料预处理

-清洁表面油污（避免切割烟尘污染）

-平整度校正（翘曲度≤0.5mm/m²）

2.关键参数设定

|铜厚(mm)|功率(W)|气压(MPa)|速度(m/min)|

|||||

|0.5|1000|0.8|12|

|1.0|1500|1.0|8|

|2.0|3000|1.2|4|

3.防反射控制

-采用蓝光激光（<450nm）或镀增透膜，降低铜反射损耗（反射率>90%）

4.后处理

-毛刺清理：化学抛光或机械打磨（Ra≤0.8μm）

-氧化防护：氮气保护切割或涂防锈剂

四、质量控制要点

-热影响区控制：

通过脉冲调制技术（占空比60~80%），将HAZ限制在0.1mm内

-断面质量分级：

-Ⅰ级：无挂渣，切面光亮（需氮气保护）

-Ⅱ级：微量氧化，允许轻打磨（压缩空气切割）

五、应用场景

1.电子行业：

-散热片（鳍片精度±0.1mm）

-电路屏蔽罩（微孔精度0.2mm）

2.新能源领域：

-锂电池极耳（切割速度>10m/min）

-光伏导电板（无毛刺连接）

六、注意事项

1.安全防护

-配备IPG-6级防护眼镜（防1064nm波长）

-安装烟尘净化系统（铜烟颗粒<0.1μm） 2.材料限制 -紫铜切割难度＞黄铜（建议厚度≤8mm） -镜面铜需表面预处理（喷哑光涂层） 七、经济性分析 以1mm厚铜片（1000×500mm）为例： -传统冲压：模具费￥3000+，单件耗时5min -激光切割：无模具成本，单件切割时间45s →小批量订单成本降低40% 总结：激光切割技术实现了铜片加工的高效精密化，特别适合多品种、快迭代的现代制造业需求。通过参数优化和防反射措施，可有效克服铜材加工难点，为5G通讯、新能源设备等领域提供核心工艺支持。 （全文约810字） 可根据具体设备型号（如通快TruLaser3030）或铜合金牌号（T2/H62）补充参数细节。
