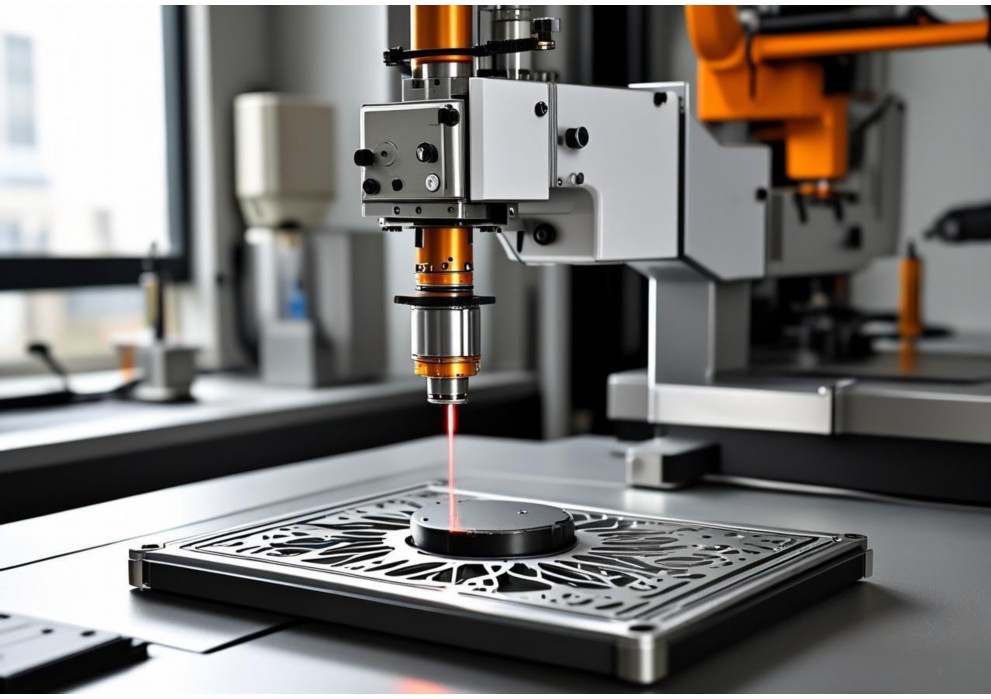

铜箔外形激光切割机定制方案

铜箔外形激光切割机定制方案设计

为满足高精度、高效率的铜箔（尤其应用于锂电池极耳等新能源领域）外形切割需求，本方案设计一款定制化激光切割设备，重点解决超薄铜箔（常见6-12μm）的精细加工难题，实现无毛刺、无热影响区(HAZ)、高一致性的切割效果。

一、核心设计目标

1.高精度切割：轮廓精度≤±0.015mm，满足极耳等精密结构要求。

2.无损伤加工：消除热影响区（HAZ≤5μm），避免铜箔氧化、熔珠及毛刺（毛刺高度≤5μm）。

3.高生产效率：切割速度≥300mm/s（视图形复杂度），兼容卷对卷或片材高速上下料。

4.高稳定性与良率：设备连续运行稳定性高，切割良率≥99.8%。

5.柔性化生产：快速切换不同图形、尺寸及厚度（6-20μm）铜箔。

二、关键技术模块与定制方案

1.激光系统（核心）：

光源选择：采用紫外皮秒激光器（波长355nm）。紫外光吸收率高，皮秒脉宽（<15ps）实现“冷加工”，瞬时高功率密度直接气化材料，显著抑制热传导，确保边缘无熔融、无热损伤，满足超薄铜箔的无毛刺切割要求。 光束整形与聚焦：配置高质量光束整形镜及长工作距离紫外专用聚焦镜（F-Theta透镜），获得极小、圆度佳的光斑（≤15μm）。集成动态聚焦系统（Z轴），补偿材料起伏，保证切割面全幅面一致性。 功率控制：激光器功率实时可调，配合高速调制器，适应不同厚度、速度下的最优能量输入。 2.精密运动平台： 结构选型：采用高刚性龙门式结构，X/Y轴配置直线电机驱动和高分辨率光栅尺闭环反馈（分辨率≤0.1μm），实现高速（≥2m/s）、高精度（定位精度±0.003mm，重复定位精度±0.001mm）运动。 载台设计：真空吸附蜂窝平台（航空铝材质），确保超薄铜箔平整无褶皱。根据需求选配： 片材方案：自动上料机+精密定位台+下料收料盒。 卷对卷方案：高精度放卷/收卷单元（张力闭环控制±0.1N）+纠偏系统（CPC）+除尘装置。 3.机器视觉定位系统： 高分辨率CCD相机：集成于切割头，搭配环形同轴光源。 功能： Mark点精定位：自动识别材料基准点（FiducialMark），补偿材料或来料偏差，实现±0.01mm的切割对位精度。 轮廓预扫描：可选配，检测来料边缘或预切标记。 切割后AOI：可选配，在线检测切割质量（尺寸、毛刺、缺陷）。 4.高效除尘与防氧化： 集成式除尘：切割头集成近端强力抽吸（风速可调），配合工作腔室整体负压除尘，高效去除切割产生的超细铜粉（粒径<1μm），防止污染设备及损伤材料表面。 气氛保护（可选）：对于极高抗氧化要求场景，可定制腔体充入惰性气体（如N2）环境，彻底防止切割边缘氧化。 5.智能控制系统与软件： 核心控制：基于工业PC的高性能运动控制卡，实现激光-运动-视觉的精准协同。 专业软件： 兼容标准图形格式（DXF,Gerber等）。 具备自动路径优化、尖角处理、蛙跳（Jump）优化功能，提升效率。 工艺参数数据库，存储不同材料/厚度/图形的最佳参数组合。 实时监控设备状态、切割进程、报警信息。 支持MES系统对接，实现生产数据追溯。 三、主要技术参数（示例） |项目|参数/规格| |:--|:| |适用材料|铜箔（厚度6-20μm，主流6-12μm）| |激光类型|紫外皮秒激光器(355nm,<15ps)| |最大激光功率|30W(平均功率，可定制)| |光斑直径|≤15μm| |加工幅面|定制(如400mmx400mm)| |X/Y定位精度|≤±0.003mm| |X/Y重复定位精度|≤±0.001mm| |最大切割速度|≥500mm/s(直线)/≥300mm/s(复杂)| |切割轮廓精度|≤±0.015mm| |毛刺高度|≤5μm| |热影响区(HAZ)|≤5μm| |对位精度(视觉)|≤±0.01mm| |控制系统|工业PC+专业切割软件| |上下料方式|片材自动/卷对卷(定制选择)| 四、方案优势总结 本定制方案通过紫外皮秒激光冷加工技术、超高精度直线电机平台、闭环视觉定位及高效除尘防氧化设计，为超薄铜箔提供了一套完整的精密外形切割解决方案。其核心价值在于： 极致质量：近乎完美的无毛刺、无热损伤边缘，显著提升电池极耳等关键部件性能与良率。 高效稳定：高速切割与自动化上下料结合，保障连续大批量生产的稳定性和效率（日产能可达8-12万片以上）。 高度柔性：软件驱动，快速切换产品，适应多品种、小批量柔性制造需求。 可靠耐用：关键部件选用国际知名品牌，设计注重可维护性，保障设备长期稳定运行。 该设备将有力提升客户在新能源电池、柔性电路等高端领域的核心制造能力与产品竞争力。

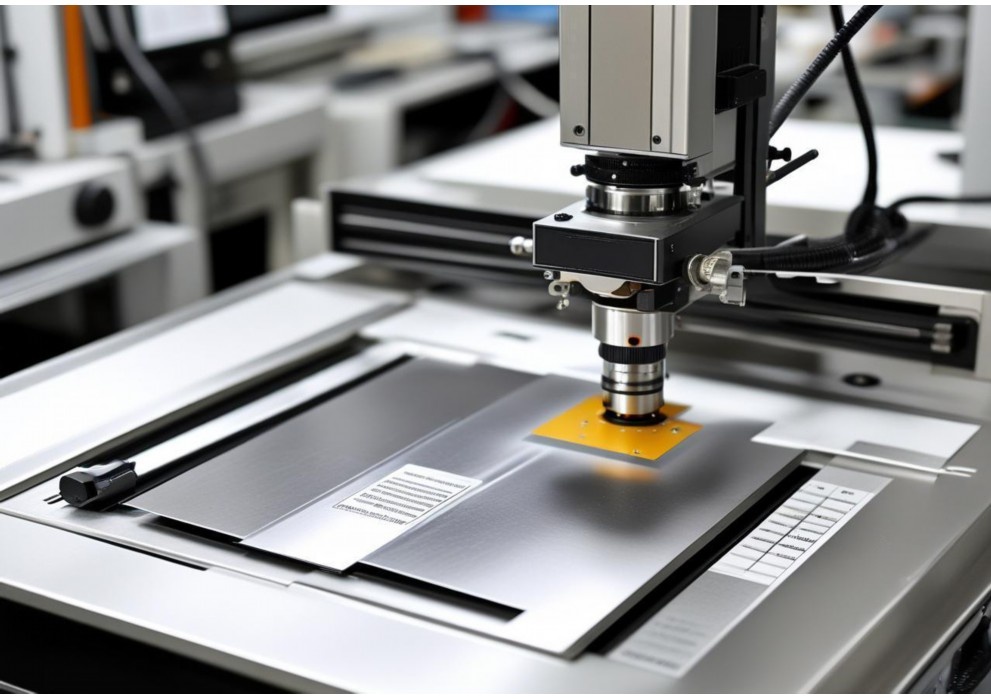

铜箔激光切割：可行性与关键考量

铜箔作为一种重要的工业材料，其精密加工需求日益增长。激光切割凭借其非接触、高精度、高柔性的特点，成为铜箔切割的重要选择，但需克服铜材特有的技术挑战。

一、激光切割铜箔的核心挑战与可行性

1.铜的高反射率与高导热性：

反射率：铜对红外波长（如常见的1064nm光纤激光）反射率高达95%以上，大部分激光能量被反射而非吸收，降低加工效率，甚至可能损坏激光器光学系统。

导热性：铜的优异导热性使热量迅速从激光作用区扩散，难以维持局部高温熔化，需要更高功率密度才能实现有效切割。

2.克服挑战的关键：选择合适的激光器

短波长激光（绿光/紫外）：

原理：绿光（532nm）和紫外（355nm）激光波长更短，铜对其吸收率显著高于红外激光（可达40%以上）。

优势：显著提高能量利用率，降低所需功率，减少热影响区，实现更精细、更干净的切割，尤其适合超薄箔材（<50μm）。 超短脉冲激光（皮秒/飞秒）： 原理：脉冲持续时间极短（皮秒10⁻¹²秒、飞秒10⁻¹⁵秒），峰值功率极高，能量在热量扩散前通过“冷加工”方式使材料直接气化（升华）。 优势：几乎无热影响区（HAZ），无熔渣毛刺，边缘质量极佳，精度可达微米级。能有效克服导热性问题，是高质量切割铜箔（特别是精密电子应用）的理想选择。 二、铜箔激光切割的工艺要点 1.激光参数优化： 功率：需足够高以克服反射和导热损耗，但过高会导致热影响区扩大甚至烧蚀过度。需根据厚度和激光类型精细调节。 脉冲频率与宽度：对于脉冲激光，频率和宽度直接影响能量输入和热积累。高频率、窄脉宽利于精细切割。 切割速度：速度过快导致切不透，过慢则热输入过多。需与功率、光斑大小匹配找到最佳平衡点。 光斑大小与聚焦：小光斑提供高功率密度，利于精密切割。精确聚焦至关重要。 2.辅助气体： 作用：吹走熔融/气化物，保护聚焦镜，抑制氧化，有时可辅助切割（如氧气助燃，但铜箔切割常用惰性气体防氧化）。 选择：常用惰性气体（氮气N₂、氩气Ar）防止切口氧化变色。气压需适中，过高可能干扰熔池影响质量。 3.加工平台与支撑： 真空吸附平台：平整固定超薄、易皱的铜箔，防止振动或翘起影响聚焦和切割质量。 牺牲层：在铜箔下方放置易切割材料（如特殊膜材），吸收穿透激光，保护平台，减少背面损伤和熔渣粘连。 4.除尘系统：铜蒸气冷凝形成的微细颗粒烟尘导电性强，必须高效抽排过滤，保护设备光学系统，维持洁净生产环境。 三、铜箔激光切割的优势与应用 1.显著优势： 非接触、无应力：避免机械变形，适合超薄、柔性箔材。 高精度与复杂图形：可切割精细线路、复杂轮廓、微小孔洞（<100μm），CAD驱动灵活性高。 高效率与自动化：编程快速换型，易于集成自动化生产线。 高质量切口：正确工艺下，切口光滑、毛刺少、热影响区小（尤其紫外/超快激光）。 2.典型应用领域： 印制电路板（PCB/FPC）：切割柔性电路板（FPC）外型、覆盖膜开窗、刚挠结合板轮廓。 锂电池制造：切割锂电池极耳（电极引出端）、集流体（铜箔/铝箔）。 电磁屏蔽与导热材料：切割用于电子设备的屏蔽罩、散热片等异形铜箔件。 RFID天线/传感器：精密切割超薄铜箔制作天线线圈、传感元件。 装饰与艺术品：精细镂空图案、装饰贴片。 四、与传统加工方法的对比 |特性|激光切割（紫外/超快）|机械冲压/模切|化学蚀刻| |:--|:--|:|:| |原理|高能光束熔化/气化|物理模具冲压/刀模切割|化学溶液选择性溶解| |工具磨损|无（非接触）|高（模具磨损）|无（化学腐蚀）| |柔性|极高（软件编程，无模）|低（需开模，换型慢）|中（需制掩膜版）| |精度|极高（微米级）|中高（依赖模具精度）|高（受侧蚀限制）| |热影响区|极小（冷加工）|有（应力变形）|无| |材料浪费|少（窄切缝）|中（模具有间隙）|多（化学废液处理）| |环保|较好（烟尘可控）|好（物理过程）|差（强酸/碱废液）| |适用厚度|超薄-中厚（<0.5mm优势明显）|薄-厚（超薄易变形）|超薄-薄（均匀性要求高）| |初始成本|高（设备投入）|中（模具成本）|中（设备/掩膜）| |小批量成本|低（无模具）|高（模具摊销）|中| |边缘质量|好-极好（无毛刺）|可能有毛刺/压痕|可能有不均匀/侧蚀| 五、结论与建议 铜箔完全可以进行激光切割，尤其是选用短波长（绿光/紫外）激光器或超短脉冲（皮秒/飞秒）激光器时，能有效克服铜的高反射和高导热难题，实现高质量、精密切割。 成功实施的关键在于： 1.激光器选型：优先考虑紫外或超快激光器以获得最佳质量和效率。 2.工艺优化：精细调校功率、速度、频率、脉宽、气压等参数。 3.稳定装夹：真空吸附平台配合合适牺牲层。 4.高效除尘：必须配备强力除尘系统。 对于厚度小于0.1mm的铜箔精密加工（如FPC、锂电池极耳、RFID天线），激光切割（尤其是紫外和超快激光）已成为替代传统冲压和蚀刻的首选工艺，在效率、精度、柔性和环保性方面展现显著优势。随着激光技术的持续进步和成本优化，其在铜箔加工领域的应用将更加广泛深入。

铜箔激光焊接：精密连接的超薄世界

铜箔，以其优异的导电性、导热性和延展性，成为现代电子器件（尤其是锂离子电池、柔性电路板）的核心材料。其焊接质量直接决定着产品的性能和可靠性。面对铜箔超薄（常为6-20μm）、高反射率、高热导率带来的巨大挑战，激光焊接以其高精度、非接触、热影响区小的核心优势，成为实现高质量铜箔连接的关键技术。

精密能量的核心：焊接原理

激光焊接铜箔的本质是利用高能量密度的激光束（常用波长1070nm的近红外光纤激光器或绿光激光器）作为热源。当激光聚焦于铜箔搭接或叠层区域时，光能被金属表面吸收并转化为热能。在极短时间内，局部金属温度急剧升高至熔点乃至沸点，形成熔池。随着激光束的移动或工件的精确位移，熔池随之流动、凝固，最终在焊缝区域形成牢固的冶金结合。对于超薄铜箔，匙孔效应（keyholewelding）是深度熔透的关键机制：高功率密度激光使金属强烈汽化，蒸汽压力在熔池中向下钻出深孔，激光能量得以深入材料内部，实现深宽比良好的焊缝。

突破挑战的独特优势

相较于传统电阻焊、超声波焊或钎焊，激光焊接在铜箔连接上展现出不可替代的优势：

1.极致精度的热输入控制：激光光斑可聚焦至微米级（如20-50μm），能量高度局域化。结合脉冲调制（脉宽可低至纳秒级）和高速扫描振镜，能将热输入精确控制在极小范围内，有效避免薄箔烧穿、过度变形，特别适合微细焊点和密集焊道的需求。

2.非接触与高适应性：激光束通过空气或保护气体作用于工件，无机械应力，避免了铜箔的压损或撕裂。灵活的振镜系统能轻松实现复杂二维、三维轨迹的高速扫描焊接。

3.克服高反射与导热：铜对近红外激光反射率极高（>95%）。采用高峰值功率的脉冲激光（如纳秒、皮秒脉冲）或短波长激光（如绿光532nm，铜吸收率显著提升），可有效突破反射屏障，实现能量高效耦合。激光的瞬时高功率密度也能克服铜的高导热性，实现快速熔凝。

4.高质量冶金结合：在优化参数下，激光焊接能形成致密、少气孔、少裂纹的焊缝，接头强度高，导电性能优异。

工艺优化与关键参数

实现完美的铜箔激光焊需精细调控核心参数：

激光功率与模式：连续波（CW）适合高速长缝，脉冲波（Pulsed）更利于精密点焊和控制热输入。功率过低无法熔透，过高则导致飞溅、孔洞甚至烧穿。

光斑尺寸与聚焦位置：微小光斑是控制热影响区的关键。焦点位置需精确调整至界面处或略深入下层箔材。

焊接速度与扫描策略：速度直接影响热输入和熔深。高速振镜结合优化路径（如摆动焊）能改善焊缝成形、减少气孔。

波长选择：近红外（1064nm/1070nm）成本低、技术成熟；绿光（532nm）对铜吸收率提升2-3倍，显著降低所需功率，尤其适合超薄箔或高反表面。

保护气氛：高纯惰性气体（如氩气）保护至关重要，能有效防止高温铜氧化，避免焊缝发黑、脆化。

应用与未来

铜箔激光焊接技术已深度融入高端制造领域：

锂离子电池：是连接电池内部多层铜箔集流体与极耳（Tab）的主流工艺，其高效率、高一致性对提升电池能量密度、安全性和产能至关重要。

柔性印刷电路板：用于FPC中微细铜导线的修复、补强或特殊元件的精密互连。

传感器与微电子：在微型传感器、芯片封装等需要超细、高可靠性互连的场合发挥重要作用。

未来，随着更高亮度光束（如单模光纤激光器）、更短波长（绿光、紫外光）应用普及、在线监测与智能闭环控制技术的发展，铜箔激光焊接将在精度、速度、可靠性和适用箔材厚度范围上持续突破，为微电子和新能源产业的创新提供更强大的精密连接解决方案。
