铜箔激光切割：可行但有条件的精密加工方案

铜箔（通常厚度在0.001mm至0.2mm）完全可以使用激光进行切割，但这并非一项简单的操作，需要特定的激光技术和精细的工艺控制。其核心挑战在于铜的高反射率和高导热性。以下详细分析其可行性、关键技术和应用要点：

一、可行性分析：挑战与机遇并存

1.高反射率障碍：

铜对工业常用红外波长（如1064nm）激光反射率极高（通常>95%），导致大部分激光能量被反射而非吸收，无法有效加热材料。这对红外激光器（如CO2激光器、部分光纤激光器）是巨大障碍。

2.高导热性难题：

铜能快速将激光产生的热量传导扩散到周围区域，使得热量难以在聚焦点有效累积，达到熔化/汽化阈值温度困难，切口质量难以控制。

3.紫外/绿光激光的突破：

紫外激光(UV，如355nm)：铜对紫外光的吸收率显著提高（可达30%-60%以上）。脉冲紫外激光（皮秒、飞秒级超短脉冲尤佳）能实现“冷加工”，通过光化学作用直接破坏材料分子键，极大减少热效应。这是当前切割超薄铜箔（尤其<50µm）的主流且最优方案。 绿光激光(532nm)：对铜的吸收率高于红外光（约40%），但低于紫外光。常用于较厚铜箔（>35µm）切割，成本通常低于紫外激光，但热影响区相对紫外光更大。

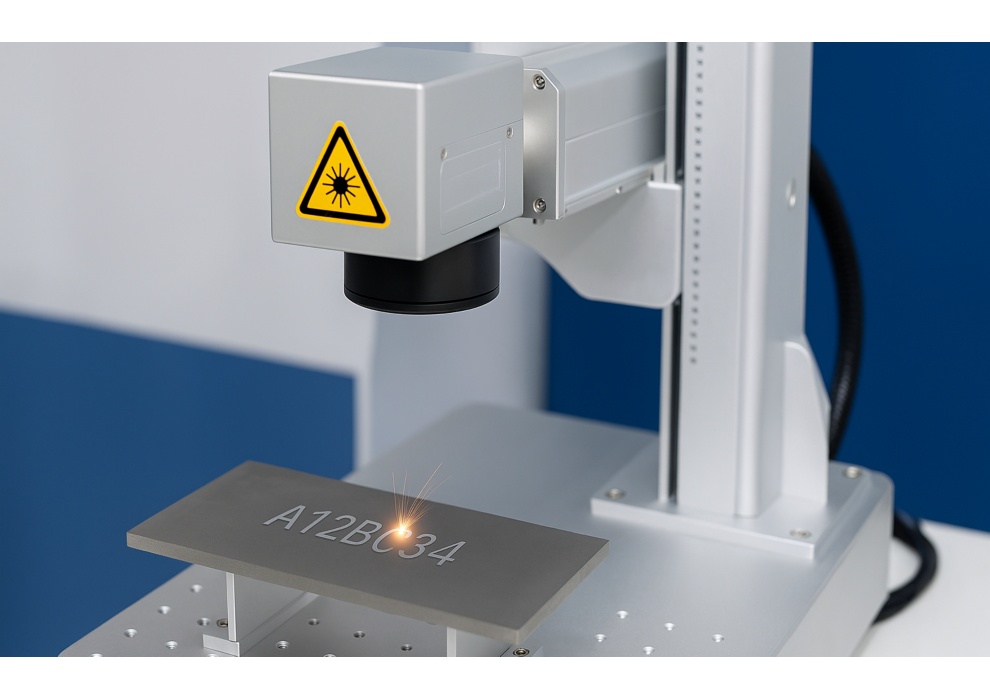

二、关键技术要素与工艺控制

1.激光源选择(至关重要)：

首选：紫外纳秒/皮秒/飞秒激光器。尤其皮秒、飞秒激光，其超短脉冲（10^{-12}秒至10^{-15}秒）产生极高的峰值功率，几乎不产生热影响区（HAZ），实现高质量、无毛刺、无熔渣的切割边缘，精度可达微米级。

次选：绿光纳秒激光器。适用于对热影响要求不高、较厚的铜箔切割，性价比较好。

不推荐：连续波红外激光器（如CO2激光）、长脉冲红外光纤激光器（切割效果差，热损伤严重）。

2.光束质量与聚焦：

需要极高光束质量（M²值接近1）和精密的聚焦光学系统（如F-Theta透镜），以获得微小光斑（通常10-50µm），实现高精度切割。

3.脉冲参数优化：

脉冲能量、频率、脉宽需精确匹配铜箔厚度和所需切割速度。过高能量或过低频率易导致烧蚀过度或热积累；过低能量则无法有效切割。

4.辅助气体：

常使用惰性气体（如氮气N2）或压缩空气，吹走熔融物/碎屑，保护光学镜头，并有一定冷却作用。氧气通常不适用，会加剧氧化。

5.精密运动控制与定位：

高精度直线电机或振镜扫描系统保证切割路径的精确性和重复性。

6.支撑与固定：

超薄铜箔极易变形。需使用真空吸附平台、低熔点蜡粘贴或特制治具，确保材料平整、无褶皱。切割穿透后需有牺牲层（如底板）防止损伤工作台。

7.软件控制：

专用CAM软件处理切割路径，精确控制激光开关、功率、速度等参数。

三、优势与应用场景

1.核心优势：

非接触加工：无机械应力，避免变形，尤其适合超薄、柔性箔材。

高精度与复杂图形：可切割极其精细复杂的图形（线宽可达20µm以下），远超机械冲压能力。

高灵活性：通过软件快速切换切割图案，无需更换模具。

清洁高效：相比蚀刻更环保（无化学废液），相比模切速度更快（尤其小批量、多品种）。

2.典型应用：

柔性印刷电路板：切割FPC的铜箔线路、覆盖膜开窗、外形轮廓。

射频识别标签天线：精密蚀刻替代或直接成型。

薄膜太阳能电池：铜铟镓硒等电池的电极隔离划线。

传感器与电子元件：微型线圈、电极、屏蔽层切割。

锂电池制造：极耳切割（需严格控制热输入）。

电磁屏蔽材料：定制化形状切割。

四、局限性、注意事项与替代方案

1.局限性：

设备成本高：紫外/绿光超快激光系统价格昂贵。

速度限制：追求高精度和低热影响时，切割速度会低于机械冲压（尤其厚箔）。

厚度限制：红外激光基本无法切割；紫外/绿光激光切割厚铜箔（>0.2mm）效率显著降低，热影响增大。

边缘颜色变化：即使紫外激光，边缘也可能有轻微氧化变色。

2.关键注意事项：

反射危害：必须严格防护激光反射路径，避免伤人损机。

材料固定：确保绝对平整无移动。

参数优化：针对具体材料（纯度、厚度）和需求（速度、质量）进行精细工艺调试。

3.替代方案比较：

化学蚀刻：适合超精细图形、大批量生产，但涉及化学品、环保压力大，侧蚀无法避免。

机械模切/冲压：速度快、成本低，适合大批量简单形状，但模具成本高，有机械应力，精度和复杂图形受限，刀具磨损。

刀片划切：适合直线切割，成本最低，但精度和复杂图形能力差。

结论

铜箔的激光切割是一项技术可行且应用广泛的精密加工方法，尤其在需要高精度、复杂图形、非接触加工的柔性电子领域（如FPC、RFID）。其成功实施高度依赖选择合适的激光源（紫外或绿光脉冲激光，特别是超快激光）和极其精细的工艺控制（光束质量、参数优化、材料固定、辅助气体）。尽管存在设备成本高、切割厚箔效率低的限制，但在微电子、新能源等高附加值产业中，激光切割因其独特的优势已成为不可或缺的关键工艺。对于超薄、高精度要求的铜箔加工，激光切割（尤其是紫外超快激光）是目前最先进和可靠的选择之一。实际应用中，需根据具体需求（成本、精度、速度、厚度）在激光切割、化学蚀刻和机械加工之间做出权衡。

铜箔切割刀（专利号：CN250604082U）技术解析与应用展望

在精密电子制造领域，铜箔作为核心基础材料，其切割质量直接决定了锂电池、印刷电路板等关键产品的性能与可靠性。传统切割工艺常面临毛刺、变形等痛点，而专利技术CN250604082U所保护的铜箔切割刀，正是为解决这一核心难题而生的精密工具。

核心技术解析：结构创新与精密切割

该专利刀具的突破性设计聚焦于楔形刀片与限深导轮的协同作用：

精密楔形刀片设计：刀片采用特定倾角的楔形结构（专利文献指出倾角在15°-20°间为优），这种设计能产生类似“劈裂”的效果。当刀片高速划过铜箔表面时，切割力集中于极窄的接触线，有效减少材料塑性变形区，从而从根源上抑制毛刺产生。

可调限深导轮系统：这是该专利的核心亮点。导轮与刀片刃口之间形成精确可控的微间隙（通常设定为0.5-0.8mm）。导轮在切割过程中紧贴铜箔表面滚动，其核心功能在于：

精确限位：严格控制刀片切入铜箔的深度，避免过切损伤承载基材（如PET膜）。

稳定压持：在切割瞬间提供局部稳定支撑，防止薄而柔软的铜箔在刀片压力下发生波浪形起伏或塌陷（压溃），确保切割线平直。

间隙保障：维持刀片与基材间的最佳间隙，减少摩擦损耗，延长刀具寿命。

材料与工艺：刀片选用超硬耐磨材料（如硬质合金或涂层高速钢），并通过精密研磨确保刃口直线度与锋利度达到微米级，以满足铜箔（厚度通常在6μm-100μm）的无毛刺切割需求。

核心优势：解决行业痛点

相较于传统冲压或激光切割，CN250604082U专利刀具展现出显著优势：

1.近乎零毛刺：楔形切割原理结合精密限深，使切口边缘光滑整齐，满足高端锂电池极耳、精密FPC（柔性电路板）对铜箔边缘质量的严苛要求。

2.高精度与一致性：导轮系统确保每次切割深度和位置高度一致，公差可控制在±0.05mm以内，适应大规模自动化生产。

3.高效低耗：机械切割速度快，无需激光设备的高能耗和维护成本，单次刃磨寿命长，综合成本效益显著。

4.基材零损伤：精确的限深机制完美保护下方基材，避免因过切导致的短路风险或材料浪费。

应用场景：驱动高精制造

该技术已成为现代精密电子制造业不可或缺的工具：

新能源电池：锂电池正负极极片的铜箔/铝箔极耳切割是其核心应用场景。无毛刺切割对防止电池内部微短路、提升安全性和循环寿命至关重要。

印刷电路板：用于FPC（柔性电路板）和PCB（刚性电路板）中铜箔线路的成型切割，特别是精细线路和外形轮廓加工。

新兴领域：在太阳能电池栅线、电磁屏蔽材料、柔性显示等需要超薄金属箔精密加工的领域，其应用潜力巨大。

结论：精密制造的基石

专利CN250604082U代表的铜箔切割刀，通过楔形刀片与限深导轮系统的创新结合，以精妙的机械结构实现了铜箔材料的“干净利落”分离。它不仅解决了毛刺这一行业痼疾，更以高精度、高效率和出色的基材保护性，成为支撑锂电池、高端电子等战略新兴产业发展的重要基石技术。随着电子设备持续向微型化、高性能化演进，此类精密切割工具的核心价值将愈发凸显，持续推动材料加工精度的边界。

铜箔激光焊接：精密连接的超薄艺术

在精密电子制造领域，尤其是新能源电池、微电子封装和柔性电路板（FPCB）中，铜箔作为核心导体材料，其高效、可靠的连接至关重要。传统锡焊或电阻焊在超薄铜箔（厚度常在6-18μm甚至更薄）的连接上常面临热损伤大、变形严重、焊点强度不足或电阻过高等挑战。激光焊接技术凭借其高能量密度、非接触加工、精准热输入控制和极小热影响区的优势，正迅速成为实现超薄铜箔高质量焊接的尖端解决方案。

技术核心：精准驾驭光与热

铜箔激光焊接本质是利用高能激光束在极短时间内精准作用于铜箔搭接或叠层区域。其成功的关键在于对激光能量与铜材料特性的精妙平衡：

1.克服高反射率：铜对常见的近红外激光（如1064nm）反射率极高（>90%），能量吸收效率低。解决方案包括：

选用合适波长：采用短波长（如绿光532nm、紫外355nm）激光，铜的吸收率显著提高。

高峰值功率脉冲：使用纳秒、皮秒甚至飞秒脉冲激光，瞬时极高的功率密度能迅速突破铜的反射阈值，实现有效熔融。

表面处理（谨慎使用）：对特定区域进行黑化或粗化处理（需考虑对电性能影响）。

2.极小热输入控制：铜箔超薄，热容量极低，极易过热熔化甚至汽化穿孔。激光焊接的优势在于：

聚焦光斑微小：光斑可聚焦至数十微米甚至更小，能量高度集中。

作用时间极短：脉冲激光作用时间在纳秒至毫秒级，热量来不及向周围大面积扩散。

精确参数调控：通过精准控制激光功率、脉宽、频率、扫描速度等参数，实现“刚刚好”的熔融深度，确保焊透连接层而不损伤基底或相邻区域。

3.形成冶金结合：激光使铜箔连接界面瞬间熔化并快速凝固，形成牢固的冶金熔合焊缝。这种结合方式电阻极低、导电导热性能优异，机械强度高。

核心优势：超薄连接的理想选择

极小热影响区（HAZ）：对周围材料的热损伤极小，有效避免铜箔变形、脆化或绝缘层烧焦。

非接触、无应力：避免机械压力导致的铜箔皱褶或破损。

高精度与灵活性：可焊接微小、复杂几何形状，易于实现自动化集成。

高强度和低电阻：冶金结合确保焊点具有优异的电气性能和机械可靠性。

无耗材、环保：无需焊锡、助焊剂，减少污染和后续清洗工序。

高速高效：单点焊接时间极短，结合振镜扫描系统可实现高速加工。

挑战与应对策略

参数敏感性：激光参数（功率、速度、离焦量等）微小变化对焊接质量影响显著。需通过大量工艺试验优化参数，并采用实时过程监控（如熔池监测、等离子体监测）和闭环反馈控制。

装配精度要求高：铜箔薄且软，搭接间隙需极小且均匀（通常要求<10%箔厚）。需高精度工装夹具保证装配一致性。 飞溅与气孔：熔池不稳定或材料杂质可能导致飞溅和气孔。优化脉冲波形、采用保护气体（如氩气）可有效抑制。 成本：高精度激光器及控制系统初期投入较高。但长期看，其高效、可靠、无耗材特性可降低综合成本。 广泛应用领域 锂离子电池制造：极耳（Tab）与集流体的连接（铜箔-铜箔、铜箔-铝箔）、电池汇流排焊接。激光焊接是实现高能量密度、高安全性和长寿命电池的关键工艺。 柔性印刷电路板（FPCB）：多层FPCB中铜箔层的互连、补强板焊接、元器件引脚连接。其非接触、热影响小的特性完美适配柔性基材。 微电子封装：芯片与引线框架上超细铜引线的连接、传感器内部导线的焊接。 精密电子元器件：如电容器、电感器、继电器内部的铜箔连接。 未来展望 铜箔激光焊接技术将持续向更精密、更智能、更高效率方向发展： 超快激光应用深化：皮秒、飞秒激光将进一步减少热影响，实现“冷”焊接，适用于热极端敏感材料。 智能化与在线监控：AI驱动的参数优化、更先进的实时监测与闭环控制技术将提升工艺稳定性和良率。 光束整形技术：如环形光斑、多焦点技术，可更好地控制熔池流动，减少飞溅和气孔。 新材料应用拓展：适应更薄的铜箔（如<6μm）、复合箔材（如铜覆膜）以及异种金属箔（如铜-铝）的高质量焊接需求。 结语 铜箔激光焊接技术，以其对光与热的精妙掌控，成功攻克了超薄导体连接的难题，为现代电子制造业，尤其是高精尖领域，提供了不可或缺的高性能连接方案。随着技术的持续精进和应用边界的不断拓展，这项精密连接艺术必将在未来电子产品的微型化、高性能化和高可靠性进程中扮演愈加核心的角色。
