铜箔外形激光切割机操作说明书

铜箔激光切割：精密制造的新锐利器

铜箔完全可以使用激光进行切割，尤其在高精度、高效率、无接触加工领域，紫外（UV）激光切割已成为首选方法。其卓越性能完美契合现代电子工业对超薄铜箔精密加工的严苛要求。

一、传统切割之困与激光切割之利

机械冲压/刀模切割：

依赖物理模具，小批量定制成本高昂；

接触式加工易导致超薄铜箔变形、压伤、毛刺；

模具磨损影响长期精度，微细图形加工困难。

化学蚀刻：

流程繁琐（掩膜、曝光、显影、蚀刻、褪膜），耗时耗材；

产生大量含铜废液，环保压力巨大；

侧蚀现象导致线宽精度下降，难以实现锐利边缘。

激光切割（以紫外激光为代表）的核心优势：

非接触加工：激光束无物理压力，彻底规避材料变形、机械损伤风险，尤其适合处理18μm、12μm甚至更薄的脆弱铜箔。

超高精度：聚焦光斑可达微米级（如10-30μm），轻松实现复杂精细图形（如FPC线路、天线）的微米级切割，最小线宽/间距达数十微米。

高效灵活：数字控制，图形切换瞬间完成，无需模具，大幅缩短打样周期，小批量生产经济性显著提升。

洁净环保：干式加工，无化学污染，符合绿色制造趋势。

热影响区小：紫外激光“冷加工”特性显著减少热损伤，边缘质量优异。

二、紫外激光切割铜箔的科学基础与工艺要点

铜对红外激光的高反射率（>90%）是主要挑战。紫外激光凭借其短波长（如355nm）和高光子能量，实现突破：

1.突破反射屏障：铜在紫外波段吸收率显著提升（可达约30-40%），使能量有效耦合。

2.“冷”消融机制：高光子能量直接破坏材料分子键（光化学效应为主），而非依赖热熔化。这大幅减少热传导造成的熔融、飞溅、热变形和氧化，实现近乎“冷”的精密去除。

3.超短脉冲作用：纳秒（ns）、皮秒（ps）、飞秒（fs）级脉冲宽度，使能量在极短时间内沉积并气化材料，热量来不及扩散，进一步抑制热效应。

核心工艺参数需精确优化：

激光波长：紫外光（355nm）是主流且高效的选择。绿光（532nm）虽吸收率高于红外，但效率和精度通常逊于紫外。

脉冲宽度：纳秒级应用广泛，皮秒/飞秒级效果更优（热影响最小），但设备成本更高。

脉冲能量与峰值功率：需足够高以有效气化铜材，过低导致切割不透或不洁。

重复频率：影响切割速度，需与扫描速度、脉冲能量匹配。

聚焦光斑与扫描速度：小光斑保证精度，高扫描速度提升效率，二者需平衡。

辅助气体：常使用氮气（N2）或压缩空气，吹除熔渣、抑制氧化、冷却切口。氧气（O2）会加剧氧化，通常避免使用。

三、应用场景：电子制造的精密引擎

紫外激光切割铜箔的核心价值在以下领域无可替代：

1.柔性印刷电路板：精密切割FPC覆盖膜（开窗）、外形轮廓，以及直接成型超细线路（替代蚀刻或减成法），满足手机、可穿戴设备微型化需求。

2.高频/微波电路：加工天线、耦合器等高频元件，激光切割的精准无应力特性保障信号完整性。

3.锂离子电池电极：极耳（TAB）的精密切割，要求无毛刺、无金属颗粒残留，激光切割是保障电池安全性与高性能的关键工艺。

4.电磁屏蔽/导热材料：精密加工超薄铜箔屏蔽层、均热片等复杂形状。

四、优势总结与挑战前瞻

紫外激光切割铜箔的核心优势：

精度之王：微米级加工能力，复杂图形游刃有余。

超薄卫士：非接触加工，完美驾驭脆弱超薄铜箔。

敏捷制造：无模具束缚，快速响应研发与定制。

绿色先锋：干式加工，环境友好。

质量标杆：切口洁净、无毛刺、热影响极小。

面临的挑战与注意事项：

设备投资：高性能紫外激光系统（尤其超快激光）初期成本显著高于传统设备。

工艺调试：针对不同厚度、合金成分的铜箔，需精细优化参数组合（功率、速度、频率、离焦量等），经验积累至关重要。

微痕处理：高质量切割仍需控制极轻微的热影响和可能的氧化变色（可通过优化气体和参数减轻）。

安全防护：严格防范激光辐射（尤其紫外不可见光）和加工产生的金属粉尘/蒸气。

结语

铜箔激光切割技术，特别是紫外激光的应用，已成为精密电子制造不可或缺的工艺。它凭借无与伦比的精度、对超薄材料的适应性以及环保特性，有效解决了传统方法的痛点。虽然设备投入较高且工艺优化需要经验，但其在提升产品质量、缩短生产周期和实现复杂设计方面的综合效益，使其成为现代高端电子元器件制造中加工铜箔材料的关键技术和发展方向。随着激光技术的持续进步和成本的进一步优化，其应用范围必将更加广阔。

铜箔切割刀：精密制造中的“纤毫之刃”

在现代电子工业的核心领域，如锂电池制造（尤其是负极集流体）和高端印刷电路板（PCB）生产，铜箔作为关键基础材料，其加工精度直接决定了产品性能与良率。而铜箔切割刀，正是实现超薄铜箔（可薄至6μm甚至以下）高效、精准、无损伤分切的核心利器。它虽小，却承载着精密制造的重任。

核心使命与挑战：纤毫之间见真章

对象极薄极软：铜箔厚度常以微米计，质地柔软易变形（如褶皱、翻边）、起毛刺，甚至撕裂。传统切割方式极易造成材料损伤。

精度要求严苛：动力电池对极片边缘毛刺有近乎“零容忍”的标准（毛刺需控制在微米级，否则易引发电池内部短路），PCB对线路边缘光滑度要求同样极高。

效率与稳定性：高速分切生产线要求刀具具备极长的使用寿命（耐磨性）和持续稳定的切割质量，减少停机换刀频率。

技术核心：材料、设计与精度的完美融合

为应对上述挑战，现代高端铜箔切割刀集尖端技术于一身：

1.超凡刃材与涂层：

基体材料：普遍采用超细颗粒硬质合金（如钨钴类），提供优异的整体硬度和韧性平衡，抵抗冲击和磨损。

革命性涂层：这是性能飞跃的关键。金刚石涂层（DLC，类金刚石碳膜）或更先进的聚晶金刚石（PCD）刀尖/刃口，凭借自然界最高的硬度和极低的摩擦系数，成为主流：

极致锋利与耐磨：金刚石硬度是硬质合金的数倍，保持超锋利刃口的能力极强，切割阻力极小，从源头减少毛刺产生，寿命是普通涂层的数十倍。

超低摩擦系数：显著降低切割过程中对铜箔的拉扯和摩擦热，减少材料粘刀、熔融和毛刺。

超光滑表面：涂层本身极其致密光滑，进一步减少粘附。

2.精妙刃口设计：

锋利刃角：采用极小的前角和楔角设计，确保切入铜箔时干净利落，如同“热刀切黄油”，最大限度减少材料变形。

刃口处理：通过纳米级研磨抛光技术，确保刃口无微观崩缺，达到镜面级光洁度，这是获得无毛刺切口的物理基础。

3.无与伦比的制造与检测精度：

微米级几何精度：刃口直线度、刃角一致性、安装基准面的精度都需控制在微米（μm）级别。刀片的端跳和径跳通常要求≤2μm，确保切割线宽一致、边缘平直。

先进检测：依赖超高精度光学投影仪、激光干涉仪、白光干涉仪等进行严格的全尺寸和刃口形貌检测。

性能优势：驱动产业升级

应用顶级铜箔切割刀能带来显著效益：

“零毛刺”切割：满足锂电池安全苛刻要求和PCB高精度布线需求。

超长使用寿命：大幅减少换刀次数和停机时间，提升设备综合效率（OEE），降低单耗成本。

高稳定性：在整个生命周期内保持切割质量一致，保障产品良率。

提升切割速度：低摩擦特性允许更高的分切线速度，提高产能。

降低废品率：减少因毛刺、翻边、撕裂导致的材料浪费。

应用场景：精密世界的幕后功臣

锂电池极片分切：将涂覆后的宽幅铜箔（负极集流体）分切成所需宽度的单个极片，是保障电池安全性和性能的核心工序。

PCB覆铜板开料/分切：将大张覆铜板分割成生产所需的小板或条状。

柔性电路板（FPC）铜箔精密切割。

其他精密箔材加工：如电磁屏蔽材料、特殊金属箔等。

总结

铜箔切割刀虽小，却是现代精密电子制造产业链中不可或缺的“关键先生”。它以尖端材料（金刚石涂层）、纳米级刃口处理、微米级制造精度，解决了超薄软质材料高精度无损伤切割的世界性难题。随着锂电池能量密度不断提升（铜箔持续减薄）和PCB线路精细化发展，对铜箔切割刀的性能要求将愈发严苛。持续的涂层技术创新、刃口设计优化和制造精度提升，将是推动这一核心部件不断进化，进而赋能整个电子产业向前发展的核心动力。它不仅是切割工具，更是精密制造时代追求极致效率与品质的象征。在微米级的纤薄战场上，这把利刃以精准与坚韧，切割出电子工业的未来轮廓。

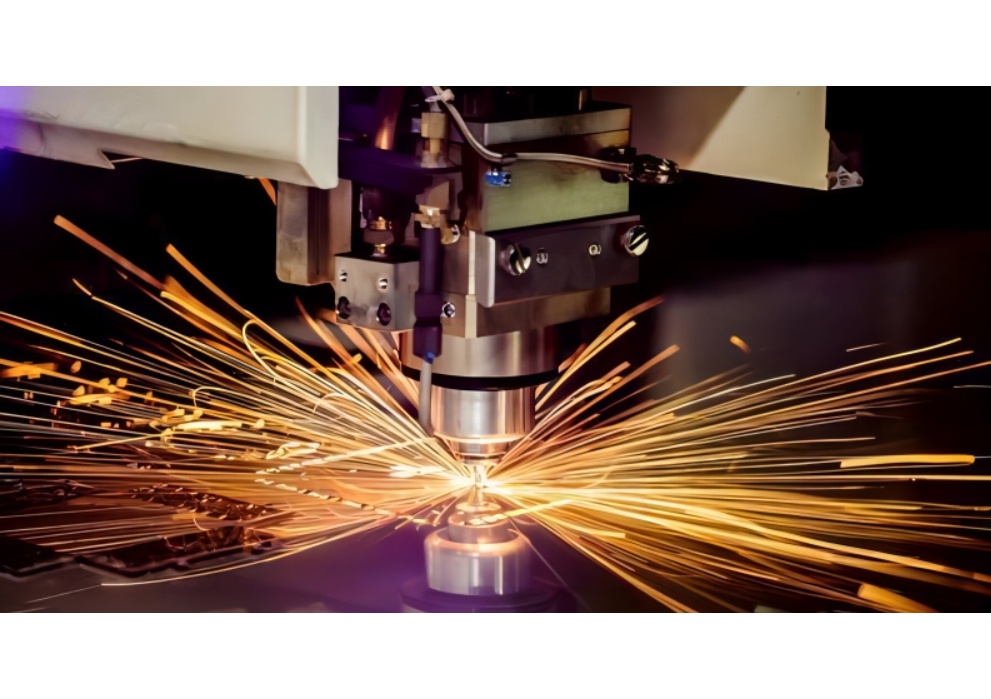

铜板激光切割机：高效精密的金属加工利器

铜板凭借优异的导电性、导热性和延展性，成为电子、电力、新能源等领域的核心材料。如何高效、精准地切割铜板，直接影响产品性能和生产效率。铜板激光切割机正是解决这一难题的关键装备，它以非接触、高精度、高效率的加工方式，正深刻改变着铜材加工行业的面貌。

核心优势：为何选择激光切割铜板？

1.卓越的切割精度与边缘质量：

精细聚焦：激光束可聚焦至微米级光斑，轻松实现0.1mm甚至更高的切割精度，满足精密电子元件、复杂电路板连接片等的高要求。

平滑无毛刺：高能量密度使材料瞬间熔化或汽化，切口光滑、垂直度好，基本无毛刺和熔渣，显著减少后续打磨工序。

极小热影响区：激光能量集中，热输入小且快，对铜板基材的热变形影响微乎其微，尤其适合薄板（0.1mm以上）及热敏感器件的加工。

2.无与伦比的加工效率与灵活性：

高速切割：相比传统冲剪、锯切，激光切割速度快数倍。例如，光纤激光切割1mm厚紫铜板速度可达6-15米/分钟，大幅提升产能。

柔性加工：只需导入CAD图纸，即可瞬间切换不同图形，无需更换模具，特别适合多品种、小批量、定制化生产，响应市场快速变化。

复杂图形轻松应对：无论是精细镂空、微小孔洞还是复杂轮廓，激光切割都能游刃有余，突破传统加工方式的限制。

3.非接触加工与材料利用率高：

无机械应力：激光束不接触工件，避免了刀具磨损、材料变形等问题，保护工件表面。

优化排版，减少浪费：智能套料软件可实现板材最大化利用，紧密排布图形，显著降低材料成本，尤其对昂贵的铜材意义重大。

技术核心：光纤激光器的崛起

铜对传统CO2激光器发出的10.6μm波长激光反射率极高（超过95%），吸收率低，导致切割困难、效率低下、损伤镜片。光纤激光器（波长1.06μm左右）的出现是铜板激光切割的革命性突破：

更高吸收率：铜对近红外波长的吸收率显著提升（约15%-30%），能量利用率更高。

更优光束质量：光束质量好，聚焦光斑更小，切割更精细。

更高电光效率：能耗更低，运行成本更具优势。

更稳定可靠：结构紧凑，维护简单。

现代高性能铜板激光切割机（如可搭配型号250604079的设备）通常采用千瓦级（1kW至数kW）光纤激光源，结合精密运动控制系统（线性导轨、伺服电机）、高动态性能切割头（随动聚焦、防碰撞）、以及专业的切割工艺数据库（针对不同铜合金、厚度优化参数），共同确保稳定高效的切割效果。

广泛的应用领域

电子电器：电路板（PCB）上的铜箔、引线框架、连接器、散热片、电磁屏蔽件等精密部件。

电力新能源：变压器绕组片、电机铜排、电池电极连接片（锂电池中的Busbar）、太阳能光伏汇流带等。

通讯设备：射频器件、波导管、天线组件等。

装饰装潢：铜质标牌、艺术摆件、建筑装饰元素等。

汽车工业：传感器部件、电气连接端子等。

选择与应用注意事项

激光功率选择：需根据切割铜板的常见厚度范围选择合适功率。切割厚铜板（如>3mm）需要更高功率（如3kW以上）。

辅助气体：通常使用高纯度氮气（N2）作为辅助气体，防止氧化，获得光亮无氧化的切割面。氧气（O2）可用于要求不高的粗切割，速度更快但切口会氧化变黑。

反射问题管理：即使使用光纤激光器，铜的高反射性仍需关注。设备需配备防反射设计（如防反射传感器、耐反射镜片）和严格的安全防护，避免反射激光损坏设备或伤人。

参数优化：针对不同铜合金（紫铜、黄铜、青铜）和厚度，需精确优化激光功率、切割速度、焦点位置、气压等参数，以达到最佳质量和效率。

结语

铜板激光切割机，特别是基于光纤激光技术的先进设备，以其精密、高效、灵活的优势，已成为现代制造业加工铜材不可或缺的工具。它不仅能显著提升产品质量和生产效率，降低综合成本，更能解锁复杂设计的可能性，推动电子、电力、新能源等关键行业的技术创新与发展。随着激光技术的持续进步和成本的进一步优化，铜板激光切割的应用前景将更加广阔，为“中国智造”增添强劲动力。投资一台高性能的铜板激光切割机，无疑是提升企业核心竞争力的明智之选。
