激光切割机工作台尺寸详解

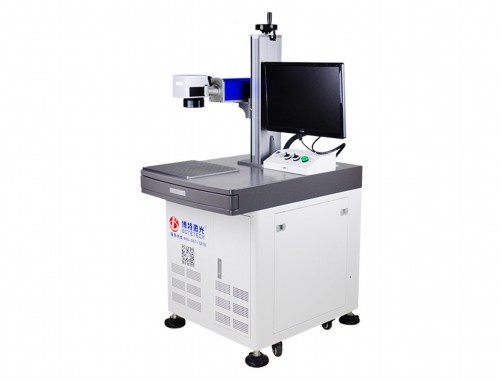

一、激光切割机工作台概述

激光切割机工作台是支撑和固定待加工材料的关键部件，其尺寸直接决定了设备能够处理的材料最大尺寸范围。工作台不仅需要提供稳定的支撑平台，还需要具备精确的定位功能和良好的散热性能。现代激光切割机工作台通常由高强度金属材料制成，表面经过特殊处理以防止反射和增强耐用性。

二、工作台尺寸标准分类

激光切割机工作台尺寸根据应用需求可分为多个标准规格：

1. 小型工作台：通常指尺寸在1000×600mm以下的切割平台，适用于小型加工车间或精密零件加工。

2. 中型工作台：常见的规格包括1500×3000mm、2000×4000mm等，这类尺寸能够满足大多数工业加工需求。

3. 大型工作台：超过4000×2000mm的工作台属于大型设备，主要用于板材加工、船舶制造等大型工业领域。

4. 定制化工作台：某些特殊行业可能需要非标准尺寸的工作台，如超长型(6000mm以上)或超宽型(3000mm以上)的工作台。

三、工作台尺寸选择要素

选择合适的工作台尺寸需要考虑多方面因素：

1. 加工材料尺寸：工作台应至少比常用加工材料大10-15%，以方便材料放置和移动。

2. 厂房空间限制：设备安装需要考虑厂房高度、门宽及周边操作空间。

3. 生产批量要求：大批量生产可能需要更大工作台以提高效率。

4. 未来扩展需求：预留一定尺寸余量可适应未来可能的业务扩展。

5. 预算考量：工作台尺寸与设备价格通常呈正相关关系。

四、工作台尺寸对加工的影响

工作台尺寸直接影响激光切割机的加工能力和效率：

1. 材料利用率：较大工作台可优化排版，减少材料浪费。

2. 生产效率：合适尺寸可减少换料次数，提高连续作业能力。

3. 加工精度：工作台尺寸稳定性影响长距离切割的累积误差。

4. 操作便利性：过大的工作台可能增加操作难度和安全隐患。

5. 设备稳定性：工作台尺寸与整体结构强度需要合理匹配。

五、行业应用与工作台尺寸关系

不同行业对工作台尺寸有不同偏好：

1. 金属加工行业：普遍采用2000×4000mm或更大尺寸，以适应标准金属板材。

2. 广告标识行业：常用1300×900mm或1500×1000mm等较小尺寸。

3. 汽车制造业：需要大型或特长型工作台处理车身部件。

4. 电子行业：偏好小型高精度工作台用于精密零件加工。

5. 航空航天：特殊超大尺寸工作台用于飞机部件加工。

六、工作台尺寸发展趋势

随着技术进步，激光切割机工作台尺寸呈现以下发展趋势：

1. 模块化设计：可扩展的工作台尺寸满足多样化需求。

2. 智能化调节：自动调节工作区域大小以适应不同加工任务。

3. 轻量化结构：在保证强度的前提下减轻大型工作台重量。

4. 多功能集成：工作台集成测量、定位等更多功能。

5. 环保设计：工作台材料和处理工艺更加环保。

七、选购建议

在选购激光切割机时，工作台尺寸的选择应综合考虑：

1. 评估当前和未来3-5年的业务需求

2. 实地测量安装场地条件

3. 咨询多家供应商获取专业建议

4. 考虑设备升级和扩展的可能性

5. 平衡初期投资与长期使用成本

合理的工作台尺寸选择可以最大化设备利用率，提高生产效率，降低运营成本，是企业投资激光切割设备时需要重点考虑的因素之一。

自制瓷砖切割机工作台设计方案

一、设计目的与需求分析

制作一个高效、安全的瓷砖切割机工作台，旨在解决以下问题：

1. 提供稳定的切割平台，确保切割精度

2. 集成测量与定位系统，提高工作效率

3. 具备安全防护功能，减少操作风险

4. 便于废料收集，保持工作环境整洁

二、材料与工具准备

主要材料清单

– 40×40mm方钢（主框架）约6米

– 20×40mm矩形管（辅助支撑）3米

– 5mm厚钢板（台面）1.2×0.6米

– 橡胶防滑垫（台面覆盖）1.2×0.6米

– 铝合金导轨（切割导向）1.5米

– M8螺栓螺母套装

– 废料收集抽屉组件

所需工具

– 电焊机及配套防护装备

– 角磨机（带切割和打磨片）

– 手电钻及配套钻头

– 水平尺、直角尺

– 卷尺、记号笔

– 扳手套装

三、制作步骤详解

1. 框架搭建

(1) 使用40×40mm方钢切割：

– 长边：1200mm×2根

– 短边：600mm×2根

– 立柱：850mm×4根（高度可根据操作者身高调整）

(2) 焊接主框架：

– 先焊接底部矩形框架，确保对角线误差≤2mm

– 焊接立柱时使用直角尺保证垂直度

– 顶部框架焊接前需确认水平

2. 台面制作

(1) 钢板预处理：

– 去除毛边，打磨光滑

– 按瓷砖常用尺寸刻划参考线（300mm/400mm/600mm间隔）

(2) 安装防滑层：

– 使用专用胶水粘贴橡胶垫

– 边缘处预留5mm余量便于后期修整

3. 切割系统安装

(1) 导轨安装：

– 距台面边缘100mm处平行安装

– 使用水平仪确保直线度

– 加装限位块防止滑轨脱出

(2) 切割机固定装置：

– 设计可调节夹具，适配不同型号切割机

– 设置紧急制动装置

4. 辅助功能添加

(1) 测量系统：

– 集成可移动标尺（精度1mm）

– 角度定位器（0-45°可调）

(2) 废料收集：

– 下部设置抽屉式收集盒

– 斜面设计引导废料滑落

(3) 安全防护：

– 加装透明亚克力挡板

– 急停按钮安装于易操作位置

四、使用注意事项

1. 安全规范

– 始终佩戴护目镜和防尘口罩

– 长发需束起，避免宽松衣物

– 切割前确认夹具紧固状态

2. 维护保养

– 每周清理导轨并添加专用润滑油

– 定期检查电气线路绝缘情况

– 橡胶垫每季度更换一次

3. 精度校准

– 每月使用标准量块检验测量系统

– 发现偏差超过0.5mm应立即调整

五、优化改进空间

1. 可升级为电动进给系统，降低劳动强度

2. 增加激光定位线，提升对齐精度

3. 集成喷水抑尘装置，改善工作环境

4. 添加数字显示模块，实现智能化测量

六、成本估算

| 项目 | 规格 | 数量 | 单价(元) | 小计(元) |

||||-|-|

| 方钢 | 40×40mm | 6m | 25/m | 150 |

| 钢板 | 5mm厚 | 1.2㎡ | 120/㎡ | 144 |

| 导轨 | 铝合金 | 1套 | 180 | 180 |

| 辅料 | 螺栓/橡胶等 | 1批 | – | 200 |

| 总计 | | | | 674 |

注：不含切割机本身成本，工具费用按已有计算

此自制工作台相比市售同类产品（约2000-3000元）可节省60%以上成本，且可根据个人使用习惯定制化设计，具有显著的经济性和实用性优势。建议制作完成后进行不少于20次的测试切割，逐步微调至最佳工作状态。

陶瓷基板行业深度分析：技术驱动下的高端电子材料领军者

一、行业基本概况

陶瓷基板是以氧化铝（Al₂O₃）、氮化铝（AlN）、氮化硅（Si₃N₄）等陶瓷材料为核心的高性能电子基板，凭借其优异的导热性（AlN热导率可达170-230W/mK）、低热膨胀系数（6-8ppm/℃）、高绝缘强度（＞10kV/mm）及化学稳定性，成为功率电子、LED、航空航天等领域的核心基础材料。全球市场规模2023年达42.6亿美元，年复合增长率8.7%（陶氏化学数据），中国占据35%市场份额且增速高于全球平均水平。

二、核心技术壁垒分析

1. 材料配方体系：日本京瓷开发的AlN基板掺杂Y₂O₃-CaO系烧结助剂可将热导率提升至200W/mK以上，配方专利构成第一道壁垒

2. 精密加工技术：激光打孔精度达±5μm，表面粗糙度Ra＜0.1μm的精密加工能力直接影响高频信号传输质量

3. 共烧技术：低温共烧陶瓷（LTCC）需控制850℃下金属/陶瓷收缩率差异＜0.2%

4. 检测标准：军用级基板需通过MIL-PRF-55342标准的1000次热循环（-55℃~125℃）测试

三、应用场景演进

– 新能源汽车：SiC功率模块采用AlN基板使散热效率提升300%，特斯拉Model 3驱动模块用量达0.8㎡/车

– 5G通信：毫米波基站功放器件要求基板介电损耗＜0.001（10GHz下）

– 医疗电子：可植入设备用生物相容性ZrO₂基板已通过ISO 10993认证

– 航天领域：卫星用多层陶瓷基板实现10⁻⁹Pa·m³/s的氦气泄漏率

四、市场竞争格局

1. 日系主导：日本丸和（Maruwa）占据高端市场60%份额，其AMB（活性金属钎焊）基板售价达300美元/片

2. 国产替代：潮州三环集团实现96%氧化铝基板国产化，但AlN基板仍需进口50%原材料

3. 技术代差：国内企业DPC（直接镀铜）工艺线宽精度为30μm，落后日本10μm技术两代

五、产业链价值分布

– 上游高纯氧化铝粉体（99.99%）被住友化学垄断，成本占比40%

– 中游基板制造毛利率可达45-60%（AMBIT数据）

– 下游封装环节价值放大10倍，如英飞凌IGBT模块中基板成本仅占15%但决定整体性能

六、未来技术趋势

1. 三维集成：日本TDK开发的3D-MCM技术实现10层陶瓷垂直互连

2. 纳米改性：添加纳米SiC颗粒使AlN基板抗弯强度提升至600MPa

3. 低温制造：上海硅酸盐所研发的550℃低温烧结技术可降低能耗30%

七、投资风险预警

– 技术迭代风险：碳化硅直接键合（SiC-DBC）技术可能颠覆传统工艺

– 地缘政治：高纯氮化铝粉体被列入美国ECRA管制清单

– 环保约束：电镀工序氰化物处理成本增加20%

八、国内发展建议

1. 建立国家级的陶瓷粉体制备实验室（对标日本NIMS）

2. 推动设备厂商与基板企业联合开发激光微加工设备

3. 制定QJ 3267-202X航天用陶瓷基板行业标准

当前行业正处于从消费电子向汽车电子、军工电子升级的关键期，头部企业需在2025年前完成5亿元级产线投资才能保持竞争力。随着第三代半导体渗透率提升（Yole预测2027年达62%），高端陶瓷基板市场将呈现20%以上的结构性增长机会。
