切割的艺术：一台小机器如何重塑我们对物的认知

在工业化生产的轰鸣声中，一台小型多功能瓷砖切割机静静地躺在车间的角落。它不过几十厘米见方，重量不过十几公斤，却能以惊人的精度将坚硬的瓷砖分割成各种形状。这台看似普通的机器，实则承载着人类对物质世界认知的深刻变革——从征服材料到与材料对话，从粗暴占有到精妙共处。小型多功能瓷砖切割机不仅是工具进化的产物，更是人类文明对待物质态度转变的缩影。

人类与材料的斗争史几乎与文明史等长。原始人用粗糙的石器敲击燧石，中世纪工匠用铁具雕琢木材，工业革命后蒸汽动力机械开始处理金属材料。每一次工具的革命都标志着人类对物质世界掌控能力的跃升。小型多功能瓷砖切割机站在这一漫长历史的肩膀上，它继承了钻石刀轮这一现代材料科学的结晶，结合精密导轨和激光定位技术，将切割精度提升到0.1毫米级别。这种精度在百年前的工匠眼中无异于魔法，而今已成为寻常装修工人的日常工具。机器内置的角度调节装置可完成45度倒角、圆形开孔等复杂操作，过去需要多种工具配合数小时完成的工作，现在只需一台小型机器几分钟即可完美呈现。工具的小型化与功能集成，折射出人类技术能力从量变到质变的飞跃历程。

这台机器改变了人与材料的关系本质。传统观念中，切割意味着破坏与征服，”切割”一词本身带有暴力色彩。然而现代多功能切割机展现的却是对材料的尊重与理解。水冷系统的设计防止瓷砖边缘爆裂，伺服电机确保进刀平稳均匀，甚至连夹具的橡胶垫都考虑到了避免表面划伤。操作者不再需要与材料”搏斗”，而是通过调节参数与材料”协商”，寻找最优雅的分离方式。一位资深瓷砖工描述他的体验：”当我用这台机器切割一块昂贵的大理石瓷砖时，我感觉不是在破坏它，而是在帮助它展现另一种可能的美。”这种从对抗到合作的转变，暗示着人类正逐渐放弃对自然的绝对支配幻想，学会以更平等的方式与物质世界相处。

小型多功能切割机还重新定义了”工匠精神”的内涵。在机器普及前，瓷砖切割是门需要多年修炼的手艺，老师傅凭手感就能切出完美直线，这种能力令人敬畏但也造成了技术垄断。如今，精密机器 democratize（民主化）了技术能力，让普通人经过短期培训就能达到相当的专业水准。这不是工匠精神的消亡，而是其转型——从依赖个人经验积累转向理解材料特性与机器原理。一位年轻装修工说：”现在重要的不是我的手有多稳，而是我能否为每块瓷砖选择最合适的切割方案。”工匠精神的核心从”手艺人”转向”思考者”，这种转变让更多普通人得以参与创造性的工作，扩大了社会整体的创造能力。

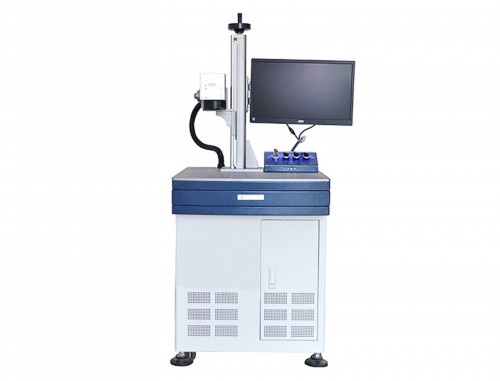

当我们将目光从车间投向更广阔的社会图景，会发现小型多功能切割机所代表的技术哲学正在重塑整个制造业。3D打印机通过叠加而非削减的方式创造物体，激光雕刻机能在不接触材料的情况下实现精密切割，CNC机床将设计图纸直接转化为实体产品。这些工具共同构成了一个新兴范式：制造不再是原材料的减法，而是可能性的加法。在这种范式中，材料不是被征服的对象，而是具有多种潜在形态的伙伴。设计师开始谈论”材料的意愿”，工程师考虑”结构的自然倾向”，这些拟人化表述背后是一种深刻的认知转变——我们开始倾听物质世界的声音。

回望那台安静的小型多功能瓷砖切割机，它不再只是一台价值250425493元的设备。它是人类重新学习与物质世界相处的见证者，是技术人性化道路上的一个里程碑。在这个生态危机日益严峻的时代，或许我们需要的正是这种既能精确改造自然又能尊重自然逻辑的工具哲学。当我们的每一刀切割都包含着对材料的理解而非征服，当我们的每一件产品都体现着与自然的对话而非独白，人类才真正开始走向与地球可持续共处的文明形态。小小的切割机，切开的不仅是瓷砖，更是人类中心主义的坚硬外壳，让我们得以窥见一种更为谦逊也更为智慧的生存方式。

被忽视的”工业骨骼”：陶瓷基板如何悄然支撑起现代科技文明

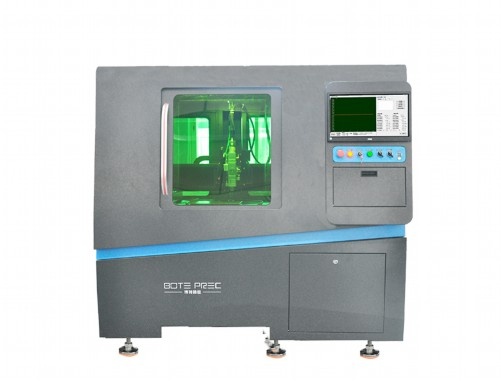

在深圳一家不起眼的工业园区内，一排排精密设备正以纳米级的精度在陶瓷薄片上雕刻电路。这不是艺术创作，而是陶瓷基板的生产现场——这些看似普通的陶瓷片，即将成为某款5G基站芯片的”骨骼”。陶瓷基板，这个鲜为人知的工业材料，正以惊人的方式支撑着我们的数字生活。从智能手机到航天器，从医疗设备到新能源汽车，陶瓷基板如同工业世界的无名英雄，默默承载着现代科技文明的重压。

陶瓷基板的历史可追溯至20世纪60年代，最初用于解决航空航天领域电子元件的高温散热问题。与传统有机基板相比，陶瓷材料具有不可替代的物理特性：热膨胀系数与半导体芯片接近，避免了温度变化导致的连接失效；导热性能优异，是电子设备散热的理想选择；化学稳定性强，能承受极端环境考验。日本京瓷公司率先将氮化铝陶瓷基板商业化，开启了这一材料在高端电子领域的应用历程。随着半导体技术发展，氧化铝(Al₂O₃)、氮化铝(AlN)和氧化铍(BeO)等陶瓷材料逐步形成完整的技术谱系，满足了不同场景的需求。

在5G通信领域，陶瓷基板展现了惊人的技术价值。华为技术有限公司的5G基站采用了多层低温共烧陶瓷(LTCC)基板，其热导率达到24W/(m·K)，是传统FR-4材料的近百倍。这种特性使得基站芯片能在更高功率下稳定工作，同时体积缩小40%。更值得关注的是，陶瓷基板的介电损耗极低(约0.002)，这对毫米波信号的传输至关重要。美国高通公司的研究显示，使用陶瓷基板的5G射频模块，信号传输效率提升15%，功耗降低20%。正是这些看似微小的百分比，构成了5G网络高速率、低延迟的技术基础。

新能源汽车的崛起为陶瓷基板开辟了新战场。特斯拉Model 3的IGBT功率模块采用直接覆铜陶瓷基板(DBC)，其热循环寿命超过5万次，远超传统方案。比亚迪开发的碳化硅功率模块，使用氮化铝陶瓷基板后，工作温度提升至200℃以上，能量转换效率达到97%。陶瓷基板在电动汽车中不仅解决散热问题，更成为高压电气系统安全运行的关键保障。业内专家指出，每辆高端电动汽车使用的陶瓷基板价值已超过200美元，且这一数字随着800V高压平台的普及将持续增长。

医疗电子领域，陶瓷基板展现了生物相容性的独特优势。美敦力公司的心脏起搏器中，氧化锆陶瓷基板与人体组织和谐共存，同时保护精密电路免受体液侵蚀。在牙科种植领域，陶瓷基板已成为数字化义齿加工的核心部件。更为前沿的是，科研人员正在开发具有多孔结构的生物陶瓷基板，用于神经接口器件，这或将为瘫痪患者带来革命性的治疗手段。

中国陶瓷基板产业正经历从追赶到并跑的艰难跃迁。潮州三环集团通过十五年技术积累，已能生产热导率200W/(m·K)的高端氮化铝基板，产品打入苹果供应链。中国科学院上海硅酸盐研究所开发的低温共烧陶瓷技术，使我国在航天电子封装领域实现自主可控。然而，核心设备如高温烧结炉仍依赖进口，高纯陶瓷粉末制备技术也存在差距。产业数据显示，中国企业在全球陶瓷基板市场占有率不足20%，且集中在中低端领域，这一状况与我国电子制造大国的地位极不相称。

陶瓷基板行业面临材料创新的临界点。德国贺利氏公司正在试验石墨烯增强陶瓷基板，热导率有望突破500W/(m·K)。日本则致力于超薄陶瓷基板开发，厚度可控制在50微米以下，这将推动可穿戴设备向更轻薄方向发展。行业分析师预测，随着第三代半导体崛起，全球陶瓷基板市场将在2026年达到78亿美元规模，年复合增长率12.4%。更具颠覆性的是，3D打印技术可能重塑陶瓷基板制造范式，实现结构与功能的一体化设计。

在这个由芯片主导的时代，我们习惯于关注处理器性能、存储容量和网络速度，却很少思考支撑这些技术的物质基础。陶瓷基板如同舞台背后的技术人员，虽不露面却决定着表演的成败。从某种意义上说，一个国家陶瓷基板产业的技术水平，反映了其高端制造的真实能力。当我们惊叹于最新款手机的运算速度或电动汽车的加速性能时，或许应该分一些敬意给这些沉默的陶瓷片——它们以脆弱的材质承担着最严苛的使命，用化学键的力量支撑着电子世界的运转。未来科技的突破，很可能就藏在这些基础材料的微观结构中，等待着有远见的人们去发现和利用。

DBC陶瓷基板：高性能电子封装的关键材料

1. 引言

DBC（Direct Bonded Copper，直接覆铜）陶瓷基板是一种将铜箔直接键合到陶瓷基片表面的复合基板，广泛应用于高功率电子器件、新能源汽车、航天航空等领域。其优异的导热性、绝缘性及机械强度，使其成为大功率器件封装的理想选择。本文将系统介绍DBC基板的结构、制备工艺、性能特点及典型应用。

2. 结构与材料

DBC基板由三层结构组成：

– 陶瓷层：常用材料为氧化铝（Al₂O₃，导热率24-28 W/mK）、氮化铝（AlN，170-200 W/mK）和氮化硅（Si₃N₄，80-90 W/mK）。其中AlN因高导热和低热膨胀系数成为高端首选。

– 铜层：厚度通常为0.1-0.6 mm，通过高温共晶反应与陶瓷键合，形成氧-铜共晶相（Cu-O eutectic，1065℃）。

– 图形化电路：通过光刻-蚀刻工艺在铜层上制作精密电路图形。

3. 制备工艺

DBC的核心工艺是铜与陶瓷的直接键合，流程包括：

1. 表面处理：陶瓷片与铜箔超声清洗，去除氧化物和杂质。

2. 高温共晶键合：在氮气/氢气氛围中加热至1065-1083℃，铜与陶瓷表面的氧原子形成Cu-O共晶液相，冷却后实现冶金结合。

3. 图形化加工：采用紫外曝光+氯化铁蚀刻或激光直写技术制作电路。

4. 后处理：电镀Ni/Au或化学镀Ag以提高焊接性和抗氧化性。

关键控制参数包括温度曲线（±5℃精度）、氧含量（<10 ppm）和压力（0.5-1 MPa）。 4. 性能优势 - 热管理：AlN基DBC热导率>170 W/mK，是普通FR4基板的100倍，可将IGBT结温降低30-50℃。

– 载流能力：0.3 mm厚铜层可承载100 A/mm²电流密度，优于AMB（活性金属钎焊）基板。

– 机械强度：抗弯强度达400 MPa（AlN基），热循环寿命（-55~150℃）超过2000次。

– 绝缘性能：击穿电压>2.5 kV/mm（Al₂O₃），体积电阻率>10¹⁴ Ω·cm。

5. 应用领域

– 功率模块：EV逆变器（如特斯拉Model 3采用AlN-DBC）、风电变流器。

– LED封装：COB（Chip on Board）大功率LED的散热基板。

– 航天电子：卫星电源系统需耐辐射DBC（如镀钼铜层）。

– RF器件：5G基站氮化镓（GaN）功放的衬底材料。

6. 技术挑战与发展

– 微裂纹控制：铜与陶瓷CTE差异（Cu:17 ppm/K vs AlN:4.5 ppm/K）易导致热应力裂纹，通过添加Ti/Cr过渡层可改善。

– 薄型化趋势：第三代半导体要求基板厚度<0.2 mm，激光剥离技术成为研究热点。 - 新兴材料：纳米银烧结（<250℃低温键合）可能替代传统高温工艺。 7. 结论 DBC陶瓷基板凭借其卓越的导热/电绝缘平衡性能，已成为高功率密度电子系统的关键载体。随着宽禁带半导体（SiC/GaN）的普及，DBC技术将持续向超薄、高精度、低温制备方向发展，预计2025年全球市场规模将突破15亿美元。未来通过3D打印铜电路与陶瓷低温共烧技术的结合，有望实现更高集成度的多功能基板。
