激光电路板雕刻机工作原理

以下是一份详细的PCB雕刻机制作教程，内容约800字，分步骤讲解关键要点：

PCB雕刻机制作详细教程

一、材料与工具准备

1. 核心组件：

– 步进电机（57型或42型，至少3个，对应X/Y/Z轴）

– 主轴电机（直流或交流，建议500W以上，配ER11夹头）

– 直线导轨+滑块（精度≥0.05mm，长度根据雕刻面积选择）

– 滚珠丝杠或同步带（传动用）

– 控制板（推荐Arduino UNO + CNC Shield扩展板）

– 步进电机驱动器（如A4988或TMC2208）

– 铝型材/亚克力板（用于机身框架）

2. 辅助工具：

– 电钻、螺丝刀、万用表

– 3D打印机（可选，用于定制支架）

– 限位开关（用于安全限位）

二、机械结构组装

1. 机身框架搭建：

– 使用铝型材或金属板搭建矩形框架，确保结构稳固。

– X/Y轴导轨平行安装，Z轴垂直安装，用水平仪校准。

2. 安装传动系统：

– 将步进电机通过联轴器连接滚珠丝杠或同步带轮。

– X/Y轴采用同步带传动时，需张紧皮带避免打滑。

3. 主轴电机固定：

– 使用3D打印或金属支架将主轴电机固定在Z轴滑块上。

– 调整主轴与工作台垂直度，误差需小于0.1mm。

三、电路连接

1. 步进电机接线：

– 将X/Y/Z轴步进电机分别连接到CNC Shield的X/Y/Z接口。

– 注意电机相位线序（需参考电机说明书）。

2. 控制板配置：

– Arduino刷写GRBL固件（开源CNC控制程序）。

– 连接限位开关至控制板的限位接口。

3. 电源系统：

– 步进电机驱动使用12-24V电源，主轴电机需独立供电（24-48V）。

– 加装紧急停止按钮以提高安全性。

四、软件设置

1. GRBL参数配置：

– 通过串口工具（如Candle）设置步进电机步距角（例：1.8°电机需设置200步/转）。

– 校准各轴移动距离（命令：`$100=80` 表示X轴每毫米80步）。

2. 生成G代码：

– 使用PCB设计软件（如FlatCAM）将Gerber文件转换为G代码。

– 设置雕刻深度（通常0.1-0.3mm）、进给速度（建议200-500mm/min）。

五、调试与测试

1. 手动调试：

– 断开电源，手动移动各轴检查是否顺畅。

– 通电后通过控制软件测试电机转向（方向错误可调换接线或修改GRBL参数）。

2. 试雕刻：

– 固定覆铜板（建议使用双面胶或夹具）。

– 选择0.2mm V型铣刀进行浅层雕刻，观察线路分离效果。

– 调整Z轴零点补偿，避免过切或雕刻深度不足。

六、使用技巧

1. 刀具选择：

– 30° V型刀：适合精细线路雕刻。

– 平底铣刀：用于切割PCB外轮廓。

2. 优化雕刻质量：

– 降低进给速度可提高精度，但需平衡效率。

– 定期清洁导轨和丝杠，涂抹润滑脂减少磨损。

3. 安全注意事项：

– 佩戴护目镜防止碎屑飞溅。

– 主轴旋转时勿触碰刀具或PCB。

七、维护与升级

1. 日常维护：

– 每次使用后清理金属/PCB碎屑。

– 检查电机和驱动器温度，避免过热。

2. 性能升级：

– 加装自动对刀探头（提高Z轴定位精度）。

– 更换静音步进电机驱动器（如TMC2209）。

通过以上步骤，您可完成一台精度达0.1mm的DIY PCB雕刻机，成本约800-1500元。实际使用中需根据材料特性微调参数，熟练掌握后单面PCB制作时间可控制在30分钟以内。

PCB雕刻机：电子制造领域的精密工具革新

在电子制造领域，PCB（印刷电路板）是几乎所有电子设备的核心组件。随着电子产品的快速迭代和小批量定制需求的增长，传统的大规模蚀刻工艺已无法满足研发与原型制作的高效需求。PCB雕刻机作为一种集精密机械、数控技术与自动化控制于一体的设备，正在成为工程师、创客和小型企业的理想选择。本文将从技术原理、应用场景及选购要点三方面解析PCB雕刻机的价值。

一、技术原理：从数字设计到实体电路

PCB雕刻机的核心功能是通过物理雕刻的方式，直接在覆铜板上加工出电路图案。其工作原理可分为三个关键步骤：

1. 数字文件导入

用户需将设计好的电路图（如Gerber文件）导入配套软件，软件自动生成刀具路径。先进的系统支持自动分层处理，区分导线、钻孔和切割区域。

2. 精密雕刻过程

主轴电机驱动微型铣刀（通常为0.1-0.3mm直径）高速旋转，按预设路径削除多余铜箔。高精度导轨系统确保定位误差小于0.01mm，媲美工业级蚀刻精度。

3. 钻孔与切割一体化

部分机型配备自动换刀系统，可完成通孔钻孔和PCB外轮廓切割，实现全流程自动化。

相较于传统化学蚀刻法，雕刻机无需使用腐蚀性溶液，环保性更优，且能即时修正设计错误，大幅缩短开发周期。

二、应用场景：从实验室到创客空间

1. 研发原型制作

电子企业在开发阶段常需制作5-50片样品，雕刻机可在数小时内完成双面板加工，加速产品验证流程。例如，某无人机控制器PCB的雕刻时间仅需45分钟。

2. 教育实训

高校电子实验室通过雕刻机让学生直观理解电路设计缺陷。某大学统计显示，引入设备后，学生项目成功率提升40%。

3. 定制化生产

智能家居等新兴领域常需非标电路板，雕刻机支持柔性生产。深圳某创客团队利用设备月产300片异形LED控制板，满足客户个性化需求。

4. 维修与改造

可快速复制替换老旧设备中的停产PCB板，降低维护成本。某工业设备维修商通过雕刻机将备件交付周期从2周缩短至1天。

三、选购指南：关键参数与成本平衡

选购PCB雕刻机需综合评估以下要素：

1. 加工精度

主轴径向跳动应≤0.005mm，重复定位精度建议≥0.02mm。双面雕刻机型需配备光学对位系统，确保正反面导通孔对齐。

2. 材料兼容性

基础型支持FR-4玻纤板，高端机型可加工铝基板、聚酰亚胺柔性板。注意最大加工面积（常见300×200mm至600×400mm）。

3. 软件生态

优先选择支持KiCad、Eagle等主流EDA软件输出的设备。部分国产系统内置智能避让算法，可自动优化刀具路径提升效率20%以上。

4. 成本结构

入门级设备（1-3万元）适合教育用途；工业级机型（8-15万元）配备自动换刀、吸尘系统和视觉定位，适合小型生产线。

未来趋势：智能化与多功能集成

随着物联网技术发展，新一代PCB雕刻机正朝着智能化方向演进。部分厂商已集成AI检测模块，可实时识别断线、短路等缺陷。德国某品牌推出的复合加工中心，更将3D打印与雕刻功能结合，实现立体电路的一体成型。可以预见，这类设备将持续推动电子制造领域的去中心化创新。

从概念到产品的距离，从未如此接近——PCB雕刻机正在重塑电子制造的边界，让每个创意都能快速转化为触手可及的电路。

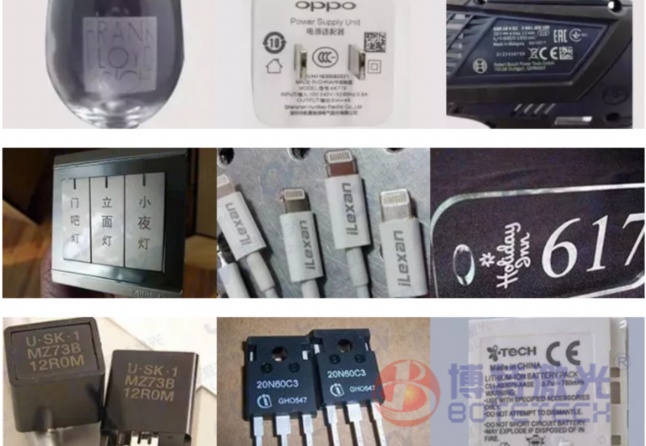

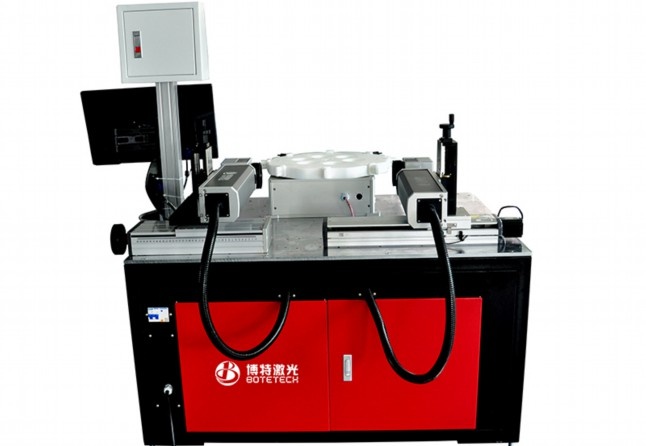

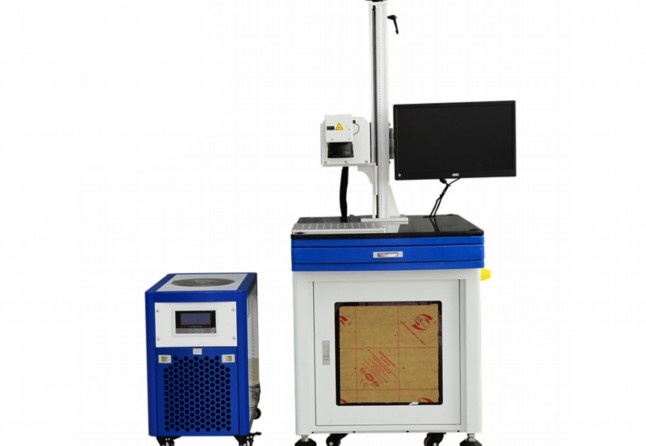

激光雕刻机是一种利用高能量激光束对材料进行精确加工的高科技设备。它通过计算机控制激光的运动轨迹和能量强度，能够在金属、木材、塑料、玻璃、石材等多种材料表面实现精细雕刻、切割或标记。随着技术进步和应用领域的拓展，激光雕刻机已成为现代制造业、艺术设计、个性化定制等领域不可或缺的工具。以下从八个维度详细解析其核心用途：

一、工业制造领域

1. 精密零件标记

在汽车、航空航天等高端制造业中，激光雕刻机被用于在发动机部件、齿轮等精密零件上刻印永久性二维码、序列号。例如某德国汽车品牌使用光纤激光设备在曲轴上雕刻0.2mm深的追溯编码，确保百万公里使用不磨损。

2. 模具加工

三维动态聚焦技术使激光可在模具表面雕刻0.01mm精度的纹理，某注塑模具厂采用30W紫外激光器在P20钢表面加工皮纹效果，效率较传统蚀刻提升5倍。

二、广告标识行业

1. 亚克力切割雕刻

6000W二氧化碳激光器可一次性完成3cm厚亚克力板的切割与立体雕刻，某连锁超市招牌制作商通过此技术将定制化灯箱制作周期从3天缩短至4小时。

2. 金属标牌制作

光纤激光在304不锈钢表面进行氧化着色雕刻，实现彩色logo呈现。上海某地标建筑导向系统采用该技术，耐候性测试显示十年无褪色。

三、文创工艺品创作

1. 竹木雕刻

采用80W射频管激光在红木表面进行深浅渐变雕刻，浙江东阳木雕厂运用该技术复刻《清明上河图》局部，细节精度达0.05mm。

2. 皮革烫印

某奢侈品牌使用10.6μm波长激光在牛皮表面进行无接触烫金，相比传统热压工艺减少35%材料损耗。

四、电子元器件加工

1. PCB板雕刻

紫外激光直接去除FR-4基材铜层，深圳某电路板厂采用355nm激光实现50μm线宽电路雕刻，良品率提升至99.7%。

2. 芯片标记

绿光激光在半导体封装表面刻印微米级字符，某存储芯片制造商通过该技术实现每秒200个芯片的赋码速度。

五、建筑模型制作

1. 建筑沙盘

分层切割技术可精确加工ABS板材，某建筑设计院使用130W激光切割机制作1:100比例城市模型，将传统2周工期压缩至3天。

2. 室内装饰

大理石材激光镂空雕刻屏风，广州某高端会所采用该工艺制作3D立体山水纹样，单件雕刻耗时8小时，精度达0.1mm。

六、个性化定制服务

1. 婚庆礼品

双焦距激光系统在玻璃器皿内雕外刻同步进行，某定制工作室开发出立体悬浮影像水晶摆件，月订单量超2000件。

2. 智能设备定制

UV激光在手机背壳氧化层进行纳米级雕刻，某电商平台数据显示个性化激光雕刻服务使手机壳品类客单价提升120%。

七、科研教育应用

1. 教学模型

高校实验室使用低功率激光机制作生物细胞结构模型，清华大学材料系通过激光雕刻制备出放大1000倍的碳纤维复合材料截面教具。

2. 实验器材

飞秒激光在石英玻璃内雕微流控芯片通道，某生物实验室借此实现单细胞分析芯片的自主制备。

八、医疗器械制造

1. 手术导板

医用钛合金激光直接成型技术，某骨科器械公司采用500W光纤激光加工个性化接骨板，将传统CNC加工12小时工序缩短至45分钟。

2. 设备标记

YAG激光在手术钳表面雕刻耐高温消毒的识别码，通过FDA认证的标记深度控制技术确保器械使用安全。

随着智能控制系统和新型光源技术的发展，现代激光雕刻机正朝着超精密（精度达微米级）、智能化（AI自动路径规划）、复合化（切割/焊接/清洗多功能集成）方向演进。从重工业到消费领域，其应用边界不断拓展，持续推动着”智造”革命的进程。未来，结合5G远程控制和数字孪生技术，激光雕刻设备有望实现全球分布式制造网络的节点化应用。
