以下是一份详细的PCB雕刻机制作教程，帮助您快速掌握从设计到成品的完整流程：

一、材料与工具准备

1. 所需材料：

– 覆铜板（FR-4或铝基板）

– PCB雕刻机（需支持G代码控制）

– 雕刻钻头（0.2mm-3.0mm钨钢V型刀、平底铣刀）

– 双面胶或夹具

– 酒精、清洁布

2. 软件工具：

– 电路设计软件（如Altium Designer、Eagle、KiCad）

– CAM处理软件（FlatCAM、Candle）

– G代码生成工具（如AutoCAD配合插件）

二、PCB设计步骤

1. 原理图绘制：

使用电路设计软件绘制原理图，确保元件库与实物匹配，完成电气规则检查（ERC）。

2. PCB布局与布线：

– 规划电路板尺寸，摆放元件位置。

– 布线时注意线宽（建议≥0.3mm）和间距（≥0.2mm），避免短路或断路。

– 添加定位孔（建议直径2mm）以便后续雕刻对齐。

3. 导出文件：

– 生成Gerber文件（包含线路层、钻孔层）。

– 导出钻孔文件（.drl格式）用于打孔。

三、雕刻机设置与操作

1. 材料固定：

将覆铜板用双面胶或夹具固定在雕刻机平台，确保平整无晃动。

2. 刀具选择与安装：

– 雕刻线路：使用30° V型刀，深度设置为铜层厚度的1.2倍（通常0.1-0.2mm）。

– 切割轮廓：换用平底铣刀，深度穿透基板（约1.6mm）。

3. 导入G代码：

– 使用FlatCAM将Gerber文件转换为G代码，设置雕刻速度（建议200-400mm/min）和主轴转速（20000-30000 RPM）。

– 在Candle等控制软件中加载G代码，进行仿真预览。

4. 对刀与校准：

– 手动移动钻头至覆铜板左下角，设为原点（X/Y/Z归零）。

– 通过“试雕”功能微调Z轴深度，避免过深损伤基板。

四、雕刻流程

1. 雕刻线路：

– 启动雕刻机，优先处理细线路部分。

– 观察铜屑是否正常排出，必要时暂停清理碎屑。

2. 钻孔操作：

– 更换合适钻头（如0.8mm用于普通通孔）。

– 导入钻孔文件，按顺序完成元件孔和定位孔加工。

3. 切割外形：

– 使用平底铣刀沿板边轮廓切割，预留1-2mm余量防止翘曲。

五、后处理与检测

1. 清洁与检查：

– 用酒精擦拭去除表面氧化层和碎屑。

– 使用万用表通断档检查线路是否连通，排除短路/断路。

2. 表面保护：

– 涂覆松香酒精溶液或喷三防漆，防止氧化。

六、注意事项

1. 安全防护：佩戴护目镜，避免高速旋转刀具飞溅伤人。

2. 参数优化：不同材质需调整进给速度（如铝基板需降低至150mm/min）。

3. 设备维护：定期清理导轨灰尘，添加润滑油，检查皮带松紧度。

通过以上步骤，您可以在2-3小时内完成一块高精度PCB的制作。首次操作建议使用废弃覆铜板进行测试，熟练掌握后再加工正式电路板。

自制激光雕刻机：从零到精通的创意实践

近年来，随着DIY文化的兴起和开源硬件的普及，自制激光雕刻机成为许多创客和手工爱好者的热门项目。它不仅成本可控，还能根据需求灵活调整功能。本文将结合视频教程，解析自制激光雕刻机的核心步骤与注意事项，助你安全高效地开启激光雕刻之旅。

一、材料与工具准备

制作一台基础激光雕刻机，需以下核心组件：

1. 激光模块：建议选择2.5W-5W的蓝光或紫光二极管，兼顾安全性与雕刻常见材料（如木材、皮革、亚克力）的能力。

2. 运动结构：采用CNC框架或3D打印机改装，搭配步进电机和直线导轨实现精准移动。

3. 控制板：Arduino UNO配合GRBL固件是经典方案，成本低且兼容性强。

4. 散热系统：激光模块需配备散热风扇和铝制散热片，避免过热损坏。

5. 电源：12V/5A电源适配器可满足低功率需求，确保稳定供电。

视频中可展示材料选购要点，例如如何区分激光波长、电机扭矩匹配等细节。

二、组装与调试步骤

1. 机械结构搭建

– 使用铝型材或亚克力板搭建机身，确保框架稳固。

– 安装步进电机和同步带传动系统，通过皮带张力调节避免打滑。

– 固定激光模块时需保持垂直，并通过万向支架微调焦距。

2. 电路连接

– 将步进电机驱动板（如A4988）连接至Arduino，配置限位开关保障安全。

– 激光模块需独立供电，并通过MOS管控制通断，防止电流过载。

3. 软件配置

– 使用Candle或LaserGRBL等开源软件，设置工作区域和运动参数。

– 校准激光功率与移动速度：在废料上测试不同参数组合，找到最佳雕刻效果。

视频演示中可插入快进镜头，配合字幕强调关键操作，如固件刷写、限位开关调试等。

三、安全与优化指南

– 安全第一：

激光属于Class 4危险设备，操作时需佩戴专用护目镜，并在工作区配备灭火器。建议为机器加装透明防护罩，避免直视光束或意外灼伤。

– 精度提升技巧：

若雕刻边缘模糊，可检查导轨是否松动，或通过软件调整“加速度”参数；雕刻深度不足时，需降低移动速度或增加激光功率（逐次微调5%）。

– 创意应用拓展：

完成基础测试后，可尝试雕刻照片转矢量图、定制木制印章，甚至结合旋转轴制作圆柱体雕刻。视频结尾可展示成品效果，如个性化手机壳、艺术装饰画等，激发观众灵感。

四、常见问题解答

– Q：雕刻时材料起火怎么办？

A：立即切断电源，用湿布覆盖灭火。建议选择阻燃材料（如阳极氧化铝板），并全程监看雕刻过程。

– Q：预算有限如何降低成本？

A：可回收旧光驱的步进电机，或使用二手3D打印机改装，总成本可控制在500元以内。

– Q：能否雕刻金属？

A：低功率激光仅能标记深色金属（如阳极氧化铝），不锈钢等材料需20W以上光纤激光器，自制难度较高。

结语

自制激光雕刻机不仅是技术挑战，更是创造力的延伸。通过合理选材、严谨组装和安全操作，即使新手也能打造出专属的创作工具。视频教程的直观演示配合本文详解，希望能为你扫清障碍，助你在激光雕刻的世界中自由挥洒创意！

（全文约800字）

激光雕刻机的工作原理与技术解析

激光雕刻机作为现代精密加工领域的核心设备，其工作原理融合了光学、机械和计算机控制等多学科技术。本文将系统解析其工作机理，并阐述不同应用场景的技术特点。

一、激光生成系统

激光雕刻的核心动力来源于高能激光束的生成，主要通过以下两种方式实现：

1. 气体激光器（CO₂激光器）

采用二氧化碳气体混合物作为介质，通过高压放电激发气体分子产生波长10.6μm的红外激光。这种长波长激光特别适合木材、亚克力、皮革等非金属材料的加工，具有热效应均匀的特点。

2. 固态激光器（光纤/YAG）

掺镱光纤或Nd:YAG晶体在半导体泵浦源激发下产生1.06μm近红外激光，更易被金属材料吸收。光纤激光器凭借20%以上的光电转化效率，在金属标刻领域占据主导地位。

二、光束调控系统

激光生成后需经过精密的光路系统进行调控，包含三个关键组件：

1. 扩束镜组：将原始激光束直径扩大2-5倍，降低光束发散角

2. 动态聚焦系统：通过可调焦透镜实现Z轴方向焦点定位，补偿曲面加工误差

3. 振镜扫描系统：由X/Y轴高速伺服电机驱动的反射镜组，最高扫描速度可达10m/s，定位精度±0.002mm

三、材料相互作用机制

当聚焦后的激光束（功率密度可达10^6-10^7 W/cm²）作用于材料表面时，主要产生三种物理效应：

1. 光热效应：材料吸收光子能量导致瞬时升温，金属材料达到熔点（如铝660℃）或沸点（铁2862℃）发生相变

2. 光化学分解：紫外线激光（如355nm）可直接打断高分子材料的化学键

3. 等离子体冲击：高峰值功率脉冲激光诱导等离子体爆发，产生机械剥离效应

四、数控加工系统

现代激光雕刻机采用分层控制架构：

1. 上位机软件：将矢量图形转换为G代码，通过USB/Ethernet接口传输

2. 运动控制卡：实时解析指令，同步控制激光功率（PWM调制）、振镜位置和辅助气体

3. 闭环反馈系统：集成CCD视觉定位和红外测温模块，实现加工过程实时监控

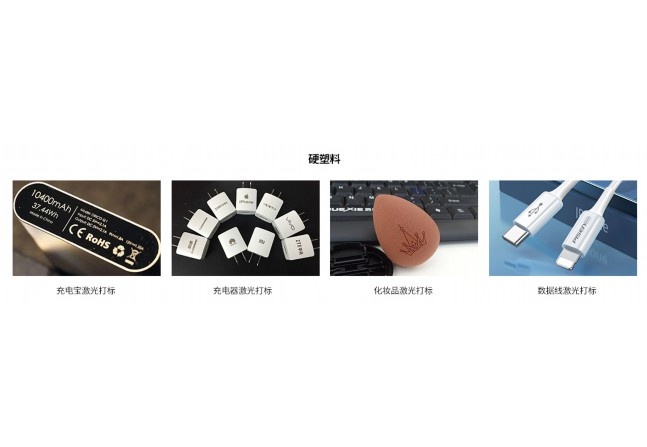

五、典型应用场景

1. 精密微加工：紫外激光在PCB电路板制作中可实现50μm线宽

2. 三维浮雕：采用分层切片技术，通过Z轴动态调焦实现0.1mm层深控制

3. 金属表面处理：光纤激光在不锈钢表面生成20-200μm厚度的氧化着色层

六、技术发展趋势

最新技术突破包括：

– 超快激光（皮秒/飞秒级脉冲）实现冷加工

– 五轴联动系统拓展三维加工能力

– 人工智能算法优化加工路径规划

结语：

激光雕刻技术通过精确控制光子能量与物质的相互作用，实现了从微米级精密标记到毫米级立体雕刻的多样化加工能力。随着光束质量控制技术和智能算法的持续发展，其应用领域正不断向生物医疗、柔性电子等尖端领域延伸。
