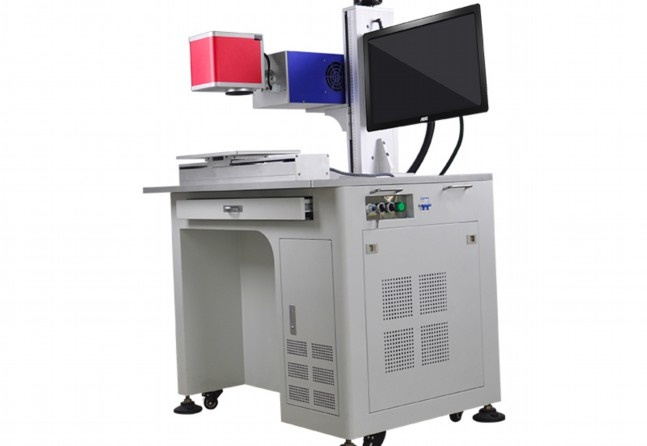

激光雕刻机的多元化应用解析

激光雕刻机作为一种高精度加工设备，凭借其非接触式加工、高效率和高灵活性的特点，已广泛应用于工业制造、艺术创作、教育科研、医疗健康等多个领域。以下从不同行业角度详细解析其核心用途。

一、工业制造：精密加工与高效生产

在工业领域，激光雕刻机是提升生产效率和产品质量的关键工具。

1. 产品标识与追溯：激光打标技术可在金属、塑料、陶瓷等材料表面永久标记二维码、序列号或品牌LOGO。例如，汽车零部件通过激光标记实现全生命周期追溯，确保质量管控；电子产品外壳的精密标识提升产品防伪性。

2. 精密切割与成型：高功率光纤激光器能精准切割金属板材，用于汽车钣金件加工；而CO2激光则擅长处理亚克力、木材等非金属材料，广泛应用于模具制造和包装行业。

3. 微加工应用：在半导体和电子行业，紫外激光器可进行微米级雕刻，用于电路板微孔加工或芯片标识，精度可达0.01mm，满足精密电子元件的生产需求。

二、艺术创作：个性化定制的革新力量

激光雕刻为艺术设计开辟了全新维度，将数字化设计与传统工艺深度融合。

1. 工艺品制作：艺术家利用激光在竹木、皮革、玻璃等材料上雕刻复杂图案，如定制木雕壁画、皮革浮雕手包等。其精度可还原摄影级细节，使手工难以实现的几何纹理成为可能。

2. 个性化礼品市场：婚庆行业常用激光雕刻水晶内雕3D人像；金属书签、木制手机壳等文创产品通过个性化刻字获得高附加值。据统计，激光定制礼品市场规模年增长率超过15%。

3. 建筑模型与装饰：建筑师使用激光切割亚克力板制作建筑模型，而室内设计领域则应用于镂空屏风、金属装饰板的快速成型，大幅缩短设计验证周期。

三、教育科研：创新实践的加速器

在教育领域，激光雕刻机正成为跨学科创新的重要工具。

1. STEAM教育实践：中小学通过激光切割机开展机器人结构件制作、立体拼图设计等课程，培养学生工程思维。高校实验室则用于制作微流控芯片等科研器材。

2. 创客空间应用：在创客社区，用户可快速将CAD设计转化为实物，如智能家居外壳、无人机配件等，加速原型开发流程。部分机型支持物联网模块集成，实现远程控制雕刻作业。

3. 文化遗产保护：文保机构采用3D扫描结合激光雕刻技术，精准复刻文物纹饰，为修复工作提供数字化支持，例如青铜器纹样再现精度可达99%。

四、医疗健康：精准安全的行业解决方案

医疗行业对激光雕刻的需求集中在器械制造与个性化医疗领域。

1. 医疗器械标记：手术器械表面激光打标可在高温消毒后保持标识清晰，符合ISO13485医疗认证要求。植入物如人工关节的序列号标记，确保患者信息可追溯。

2. 生物医疗应用：飞秒激光在仿生材料表面制造微纳结构，用于促进细胞粘附的骨移植材料研发；实验室利用激光切割制备微流体检测芯片，提升诊断效率。

3. 辅助医疗设备：矫形器具定制化生产通过激光扫描患者数据后快速成型，如个性化牙科导板误差小于0.1mm，显著提升手术精准度。

五、新兴领域：持续拓展的边界

随着技术进步，激光雕刻正渗透至更多创新场景：

– 柔性电子：在PI薄膜上雕刻导电电路，用于可穿戴设备制造。

– 食品行业：FDA认证的食品级激光打标机在水果表皮标注溯源信息，避免标签胶污染。

– 航空航天：碳纤维复合材料部件的无损雕刻满足飞机零部件的严格标准。

结语

从重工业到消费级市场，激光雕刻机持续推动着制造方式的革新。其价值不仅在于替代传统工艺，更在于创造新的生产可能——当20W光纤激光器能在钛合金上雕刻出头发丝细度的纹路，当紫外激光实现蓝宝石镜片的无损加工，这种技术正在重新定义”制造”的边界。随着智能控制系统和AI算法的融合，未来的激光雕刻将更加智能化，进一步拓展其在智能制造体系中的核心地位。

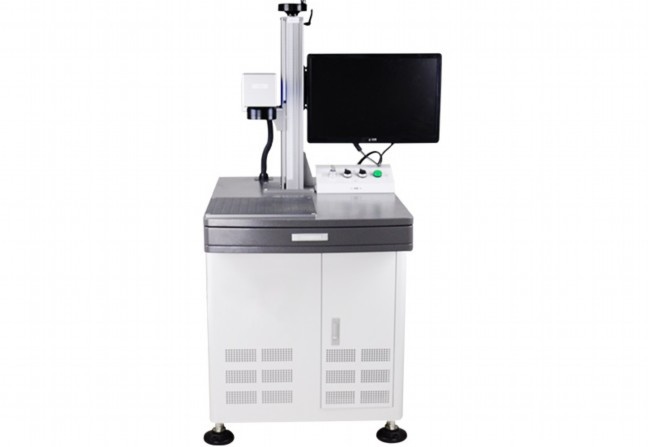

激光雕刻机是一种利用高能激光束对材料进行精确加工的设备，广泛应用于工业制造、艺术创作、电子元件标记等领域。其核心技术在于通过控制激光的能量、聚焦和运动轨迹，在材料表面实现烧蚀、熔化或化学变化，从而形成永久性图案。以下从工作原理、核心组件、加工流程及材料适应性四个方面详细解析其技术原理。

一、能量转化与激光产生

激光器的核心是受激辐射光放大过程。以常见CO₂激光器为例，放电管内的混合气体（CO₂/N₂/He）在高压电场作用下，氮分子通过碰撞将能量传递给CO₂分子，使其跃迁到激发态。当受激返回基态时释放10.6μm波长光子，经谐振腔镜面反复反射形成同相位、同方向的相干光束。光纤激光器则通过掺杂稀土元素的光纤在泵浦光激发下产生1.06μm近红外激光，更适合金属加工。

二、光学系统的精密调控

生成的高斯分布激光束需经过准直镜消除发散角，再通过动态聚焦镜组调节焦点位置。振镜系统由两片高速摆动镜片构成，X-Y轴扫描精度可达5μrad，配合f-theta场镜校正像差，确保焦点在平面内均匀移动。焦点尺寸公式d=1.27λf/D显示，缩短焦距f或增大入射孔径D可将光斑缩小至0.01mm，实现微米级雕刻精度。

三、数字化控制体系

基于矢量图形的G代码指令通过DSP控制器转换为步进电机脉冲信号，运动控制系统采用PID算法实时校正位置误差。激光调制器根据材料阈值功率调整PWM占空比，例如木材需要20%占空比的间歇照射防止碳化，而阳极氧化铝需100%连续波保证氧化层气化。闭环温控系统维持激光管水温在20±0.5℃，确保输出功率波动小于2%。

四、材料相互作用机制

不同材料吸收特性差异显著：金属表面对10.6μm激光反射率达95%，需采用光纤激光器利用等离子体效应增强吸收；有机材料在CO₂激光下发生热解反应，分解温度范围从木材的300℃到亚克力的450℃。加工深度遵循Beer-Lambert定律：Z=(1/α)ln(P/(πr²vρCΔT)))，其中α为吸收系数，v为扫描速度。通过调节参数组合，可在304不锈钢实现0.1-0.3mm的标刻深度，或在桦木上获得1.5mm的浮雕效果。

现代激光雕刻机集成机器视觉定位和实时功率监测技术，定位精度达±5μm，功率稳定性优于±1.5%。随着超快飞秒激光技术的发展，冷加工模式可避免热影响区，在蓝宝石等脆性材料上实现纳米级结构制造，推动精密加工进入新纪元。

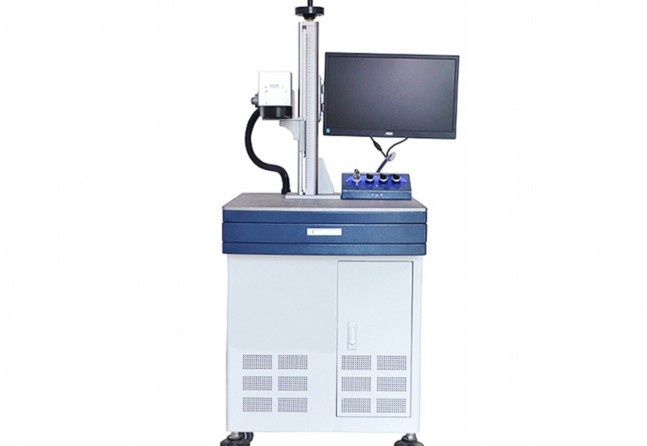

激光雕刻机制作PCB板：高效精准的电路板加工新方案

在电子设计与制造领域，印刷电路板（PCB）是连接各类电子元件的核心载体。传统PCB制作通常依赖化学蚀刻工艺，流程复杂且存在环境污染问题。随着激光技术的成熟，激光雕刻机逐渐成为PCB快速打样和小批量生产的理想工具。本文将详细解析激光雕刻机在PCB制作中的应用原理、操作流程及其优势。

一、激光雕刻机的工作原理

激光雕刻机通过高能量密度的激光束直接作用于覆铜板表面，精准烧蚀掉多余铜层，形成所需的电路图案。其核心优势在于非接触式加工和数字化控制：

1. 激光类型选择：常见设备采用CO₂激光（波长10.6μm）或光纤激光（波长1.06μm）。前者适用于切割基板，后者因更短波长可高效去除铜层。

2. 精度控制：激光束直径可达0.01mm，配合高精度步进电机，能够实现线宽0.1mm以下的精细电路雕刻，满足高密度集成电路需求。

3. 软件适配：通过Gerber文件导入，激光路径由CAM软件（如LaserDRW）自动生成，避免人工转印误差。

二、激光雕刻PCB的具体流程

1. 设计文件转换

将EDA软件（Altium Designer、KiCad等）生成的PCB设计文件导出为Gerber格式，并导入激光雕刻机的控制软件中，设定雕刻参数（功率、速度、重复次数）。

2. 材料准备

选择单面或双面覆铜板（常用厚度0.8-1.6mm），清洁表面油污以确保激光吸收均匀。部分工艺需在铜层喷涂助焊剂以提高雕刻效率。

3. 激光雕刻

– 铜层去除：激光逐层扫描，烧蚀非电路区域的铜箔，露出绝缘基材。

– 钻孔与切割：调整激光功率可同步完成通孔钻孔和PCB外形切割，实现一体化加工。

4. 后处理

用酒精擦拭去除表面残渣，检查线路连通性。必要时可通过化学镀锡或涂覆阻焊油墨增强保护。

三、激光雕刻技术的核心优势

1. 高效环保

传统蚀刻需使用强酸（如三氯化铁），产生废液污染。激光雕刻全程无化学试剂，减少环境负担。

2. 快速迭代

从设计到成品仅需数十分钟，尤其适合研发阶段的快速打样，显著缩短产品开发周期。

3. 高灵活性

支持复杂图形雕刻，可轻松实现弧形走线、异形焊盘等特殊设计，突破传统蚀刻的工艺限制。

4. 成本可控

省去菲林制版、化学蚀刻等环节，小批量生产成本降低50%以上。

四、挑战与注意事项

1. 设备成本：高精度激光雕刻机价格通常在数万元至数十万元，适合高频使用的企业或创客空间。

2. 材料适配性：玻纤环氧树脂基板（FR-4）雕刻效果最佳，而柔性PCB需调整参数以避免烧穿。

3. 铜箔厚度限制：激光功率不足时，较厚铜层（如2oz）可能需多次雕刻，影响效率。

五、未来发展趋势

随着紫外激光器和超快激光技术的进步，激光雕刻精度有望突破微米级，并支持更多复合材料加工。同时，桌面级激光设备的普及（如Neje、Atomstack等品牌）正推动DIY电子制作进入新阶段。结合3D打印技术，未来或可实现三维电路的一体成型。

结语

激光雕刻机为PCB制造提供了清洁、精准的解决方案，尤其契合智能硬件创新与教育实践需求。尽管仍需克服成本与技术门槛，但其在快速原型开发中的价值已不可替代。随着技术进步，激光加工或将成为PCB行业的标准工艺之一。
