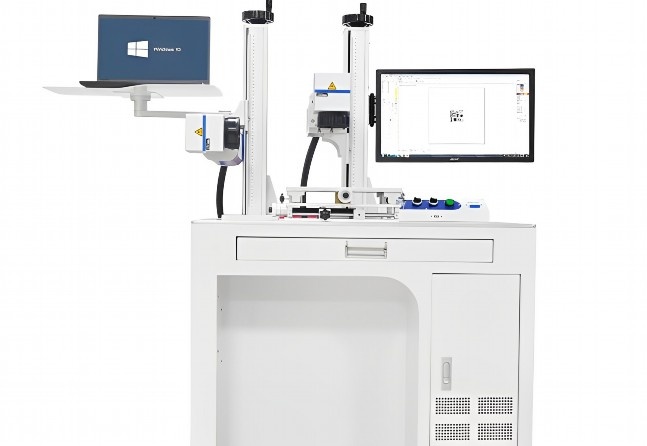

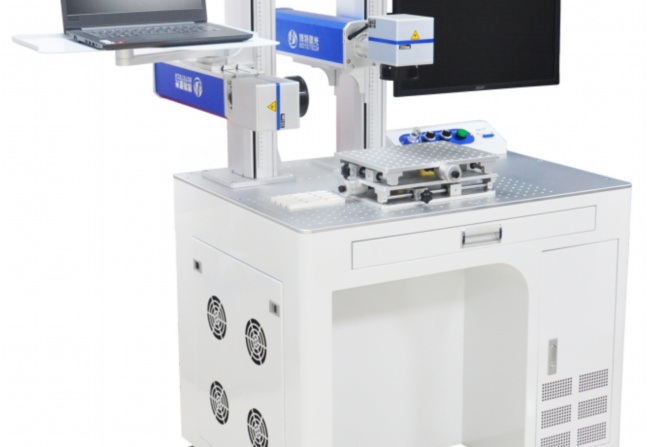

激光电路板雕刻机红光和标刻对应不起来
针对激光电路板雕刻机红光指示与标刻位置不匹配的问题，以下是系统性分析与解决方案：
一、问题现象描述
用户反馈激光雕刻机运行时，红光预览路径与实际雕刻轨迹存在偏移，具体表现为：
1. 红光指示区域与实际雕刻位置存在固定偏差（如整体偏移3-5mm）；
2. 不同区域的偏移量不一致（非线性误差）；
3. 雕刻图形尺寸与设计图纸不符（缩放比例错误）。
二、核心原因分析
1. 光学系统校准失效
– 红光指示器与激光头不同轴：红光模块与激光发射器的物理安装未严格同轴。
– 反光镜角度偏差：光路中的反射镜偏移导致激光路径与红光路径分离。
– 聚焦镜片污染：镜面污渍引起光路折射异常。
2. 机械传动系统误差
– XY轴导轨间隙：丝杠/皮带传动系统磨损导致反向间隙（Backlash）超过0.1mm。
– 电机步距失准：步进电机细分设置错误（如实际应为1/8细分却设为1/4）。
– 结构刚性不足：高速运动时机械框架振动引发定位漂移。
3. 软件参数配置错误
– 坐标系补偿值未清零：历史加工残留的偏移补偿未被重置。
– 像素-物理尺寸比例错误：如DPI设置与设备实际分辨率（如1000DPI）不匹配。
– 原点定位方式错误：机械原点与用户自定义原点冲突。
4. 材料与环境干扰
– 工件装夹松动：真空吸附台失效导致板材移动。
– 热膨胀效应：连续加工导致金属平台膨胀（典型系数11.7×10⁻⁶/℃）。
– 环境温湿度波动：温度变化超过±5℃引发光路热漂移。
三、解决方案与操作步骤
阶段1：光学系统校准
1. 同轴度校准
– 使用双十字校准板，以1kW低功率打标，调节红光模块的4颗定位螺丝，使红光十字与烧蚀十字重合（误差≤0.05mm）。
2. 光路校准
– 按”反射镜1→反射镜2→聚焦镜”顺序，用贴胶带烧点法调整反射镜角度，确保各点居中。
阶段2：机械系统维护
1. 反向间隙补偿
– 使用千分表测量XY轴反向间隙，在控制软件中输入补偿值（如补偿0.15mm）。
2. 传动系统检测
– 检查同步带张力（推荐张力值80-100N），更换磨损的滑轮轴承。
阶段3：软件参数优化
1. 坐标系重置
– 执行G代码”G28″回归机械原点，清空G54-G59工件坐标系偏移。
2. 比例校准
– 雕刻20×20mm正方形，实测后修正XY轴步数/mm参数（公式：新步数=旧步数×设计值/实测值）。
阶段4：工艺参数调整
1. 加工顺序优化
– 采用”由内向外”的螺旋雕刻路径，减少材料应力变形。
2. 分段加工策略
– 对超过300×300mm的大板面分区域加工，每区域加工后冷却2分钟。
四、预防性维护建议
1. 日常维护
– 每日开机后执行15点平台平面度检测（使用0.01mm精度百分表）。
– 每周清洁直线导轨并补充锂基润滑脂（NLGI 2级）。
2. 定期校准
– 每月用激光干涉仪检测定位精度（建议保持±0.02mm以内）。
– 每季度更换循环水冷却系统的去离子树脂。
通过上述系统性调整，可有效消除红光指示与标刻偏差问题。建议建立设备精度档案，记录每次维护后的定位精度数据，当连续三次测量标准差超过0.03mm时，需进行深度保养。对于高端PCB微孔加工（孔径<0.2mm），建议在恒温车间（23±1℃）进行操作。
