激光电路板雕刻机适用材料

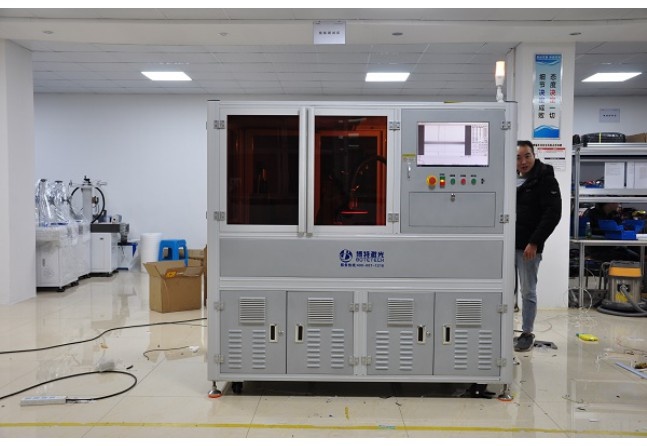

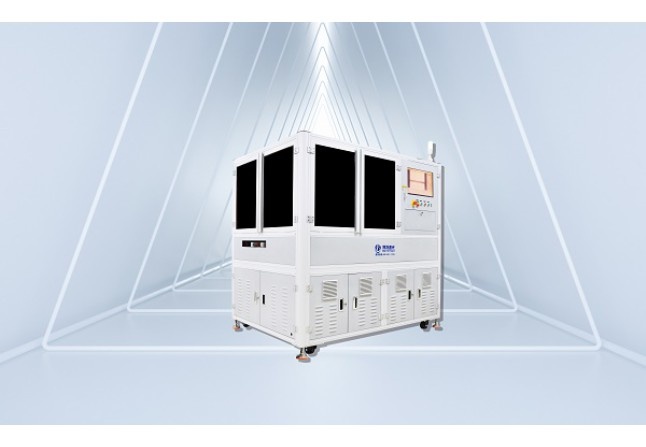

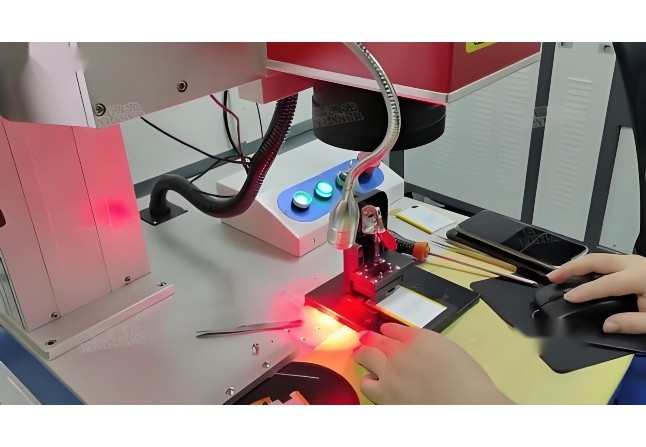

激光电路板雕刻机是一种高精度加工设备，通过聚焦激光束对材料进行选择性烧蚀，广泛应用于PCB（印刷电路板）快速原型制作和小批量生产。其适用材料需满足热稳定性、可加工性和介电性能等要求。以下从五大类材料展开解析：
一、刚性基板材料
1. FR-4环氧玻璃纤维板
行业标准基材，由环氧树脂与电子级玻璃纤维布复合而成。CO2激光（10.6μm）可有效烧蚀树脂成分，保留玻璃纤维骨架形成绝缘沟槽。典型加工参数为40W功率、300mm/s速度，需注意铜箔厚度超过35μm时需预蚀刻处理。
2. 高频复合基材
罗杰斯RO4003C等陶瓷填充PTFE材料，紫外激光（355nm）加工效果更佳。短波长光子直接破坏分子键，切口精度可达±15μm，介电常数稳定性优于机械钻孔。
3. 金属芯基板
铝基板（如Bergquist MPC系列）加工需分层处理：先用光纤激光（1064nm）去除表面铜层，随后CO2激光加工绝缘层，最后水冷防止铝基变形。热导率提升8-10倍于FR-4，适用于大功率LED模块。
二、柔性电路材料
1. 聚酰亚胺薄膜（PI）
杜邦Kapton为代表的柔性基材，紫外激光切割可控制热影响区在50μm内。加工时需保持0.1MPa氮气保护，避免碳化残留。动态弯曲寿命可达10万次以上，适用于可穿戴设备。
2. 聚酯薄膜（PET）
经济型柔性基材，CO2激光加工时需严格控制能量密度（<3J/cm²），防止熔融变形。适用于消费电子中的临时性电路载体。 三、特种基板材料 1. 陶瓷基板 96%氧化铝基板采用皮秒激光（532nm）加工，脉冲宽度<10ps可避免微裂纹。导热系数达24W/mK，用于大功率IGBT模块。加工成本比传统丝网印刷降低40%。 2. 玻璃基板 康宁Willow Glass等超薄玻璃，飞秒激光加工可实现20μm线宽，边缘崩缺<5μm。介电损耗低至0.002（@10GHz），适用于5G毫米波天线。 四、复合结构材料 1. 埋容埋阻基板 3D打印导电/介电复合材料，通过1064nm光纤激光选择性烧结。可在基板内部集成无源元件，减少表面贴装器件数量30%以上。 2. 光电复合基板 激光在加工电路同时构建光波导结构，采用准分子激光（248nm）在SU-8光刻胶中刻写50×50μm通道，传输损耗<0.3dB/cm。 五、辅助加工材料 1. 干膜抗蚀剂 20-40μm厚光敏膜，紫外激光直接成像（LDI）精度达5μm，相比传统曝光工艺减少显影工序。 2. 激光直接成型（LDS）材料 如DSM的PA6/6T混合材料，激光激活后化学镀铜可实现三维电路成型，手机天线加工周期缩短至2小时。 材料选择需综合考虑： - 热性能：Tg温度应高于加工温度20%以上 - 激光吸收率：匹配激光波长（金属材料吸收率在近红外波段>60%）
– 加工效率：紫外激光加工FR-4速度可达0.8m/s，比CO2激光快3倍
– 成本：陶瓷基板加工成本是FR-4的5-8倍
未来发展趋势指向复合激光技术（CO2+紫外协同加工）和智能参数数据库，实现从FR-4到氮化铝基板的自动参数优化，推动激光微加工向±5μm精度迈进。
