激光电路板雕刻机工作流程详解

激光电路板雕刻机工作流程详解 激光电路板雕刻机工作流程详解

激光电路板雕刻机是一种高效、环保的PCB(印刷电路板)制造设备,通过高精度激光直接去除覆铜板表面的多余铜层,替代传统化学蚀刻工艺。其工作流程可分为设计准备、材料处理、雕刻加工、检测验收四大阶段,具体步骤如下:

一、设计准备阶段

1. 电路图设计

使用EDA软件(如Altium Designer、KiCad)完成电路原理图与PCB布局设计,生成标准Gerber文件(包含线路层、钻孔层等信息)。

2. 路径转换与参数设置

将Gerber文件导入激光雕刻机配套软件(如LightBurn),软件自动将图形转化为激光路径。根据覆铜板厚度、铜层密度设置激光功率(通常20-60W)、扫描速度(100-500mm/s)、光斑直径(0.05-0.1mm)等参数,确保雕刻精度(可达±0.01mm)。

二、材料处理阶段

1. 基板选择与预处理

选择玻纤环氧树脂覆铜板(FR-4),清洁表面油污与氧化层。部分高精度场景需喷涂专用感光膜以增强激光吸收率。

2. 定位与固定

将基板置于雕刻机工作台,通过真空吸附或夹具固定,防止位移。使用定位相机或机械探针校准原点,确保对位精度。

三、雕刻加工阶段

1. 铜层雕刻

– 粗雕刻:高功率激光(如30W)快速扫描,蒸发非线路区域的铜箔,形成绝缘沟槽。

– 精修边沿:降低功率(15-20W)二次扫描,清除毛刺,确保线路边缘光滑,减少信号损耗。

2. 基板切割与钻孔

– 切换激光模式,提升功率(40W以上)切割PCB外轮廓。

– 使用紫外激光或机械钻头完成通孔与焊盘钻孔(孔径≥0.1mm)。

四、检测与后处理阶段

1. 清洁与目检

用毛刷或气枪清除铜屑,显微镜下检查线路是否完整、有无短路/断路。

2. 电性能测试

通过飞针测试仪或AOI(自动光学检测)验证导电连通性,阻抗仪检测关键线路参数。

3. 表面处理(可选)

喷涂阻焊油墨、丝印标识,或进行沉金/喷锡处理以增强焊盘抗氧化性。

技术优势与注意事项

– 优势:无需化学蚀刻,无污染;支持复杂图形与微小孔径(<0.2mm);适合快速打样与小批量生产。

– 安全规范:全程佩戴护目镜;工作区配备排烟系统;避免反射材料引发激光散射。

通过上述流程,激光雕刻机可在1-2小时内完成单面PCB制作,大幅缩短研发周期,成为电子工程师及创客的理想工具。

点击右侧按钮,了解更多激光打标机报价方案。

咨询报价方案

相关推荐

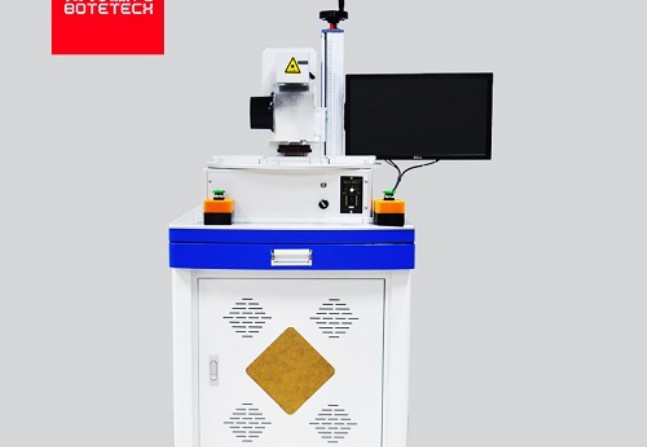

高精度激光雕刻机

高精度激光雕刻机

以下是一篇关于高精度激光雕刻机的技术解析与应用展望,约800字:

高精度激光雕刻机:精密制造的核心利器

在工业4.0与智能制造浪潮的推动下,高精度激光雕刻机凭借其非接触加工、微米级精度和高效灵活的特性,成为精密加工领域的革命性工具。本文将从技术原理、应用场景及行业趋势三方面解析这一设备的核心价值。

一、技术原理与核心优势

高精度激光雕刻机以激光束为加工媒介,通过聚焦镜将光束直径缩小至微米级(通常为10-100μm),利用高能量密度瞬间气化材料表面,实现无物理接触的精细雕刻。其核心技术突破体现在三大模块:

1. 超短脉冲激光器

采用皮秒(10⁻¹²秒)或飞秒(10⁻¹⁵秒)级脉冲技术,显著降低热影响区,可在脆性材料(如玻璃、陶瓷)表面实现零崩边的微孔雕刻。

2. 五轴联动数控系统

通过XYZ线性轴配合AB旋转轴的多维运动控制,支持复杂曲面加工,定位精度可达±1μm,重复定位精度≤±2μm。

3. 视觉定位补偿系统

集成500万像素以上CCD相机,结合AI算法自动识别工件位置偏差并实时修正,定位误差补偿精度达±5μm。

二、多行业应用场景实践

1. 电子元器件精密加工

– PCB电路板:在0.1mm厚FR-4基材上雕刻线宽15μm的微电路,替代传统蚀刻工艺,良品率提升至99.6%

– 芯片封装:用于陶瓷基板二维码雕刻,字符高度仅0.2mm仍保持清晰可读

2. 医疗器械制造

– 手术器械表面抗菌涂层微结构雕刻,纹理深度精确控制于5-8μm区间

– 人工关节钛合金部件标识雕刻,在保证生物相容性前提下实现永久标记

3. 高端模具加工

– 硬质合金模具表面织构加工,可生成深度10μm、间距25μm的规则微结构阵列

– 3D曲面咬花加工,支持Ra0.05-6.4μm的表面粗糙度精确调控

4. 文化创意领域

– 翡翠、玛瑙等宝石材料的微雕工艺,最小刻线宽度可达20μm

– 贵金属首饰的隐形防伪码雕刻,需200倍放大镜方可识别

三、行业发展趋势展望

1. 复合加工技术融合

新一代设备将集成激光清洗、焊接、淬火等功能模块,例如:

– 先通过200W脉冲激光清洗模具表面

– 再用20W紫外激光进行二维码雕刻

– 最后用光纤激光实施表面硬化处理

2. 智能化升级

引入数字孪生技术,构建加工过程虚拟仿真系统,可预测并优化雕刻路径,使加工效率提升30%以上。某领军企业最新机型已实现:

– 自动生成最优焦点偏移补偿参数

– 实时监测激光功率波动并自动校准

3. 绿色制造转型

采用封闭式加工舱体设计,配备三级过滤系统(初效+G4+F9),使颗粒物排放浓度≤1mg/m³,满足ISO 14001环境管理体系要求。

结语

随着国产光纤激光器功率突破50W@355nm紫外波段,以及直线电机驱动技术的成熟,高精度激光雕刻机正从万元级专业设备向千元级桌面工具演进。预计到2025年,全球市场规模将突破82亿美元,在半导体、生物医疗等领域的渗透率有望达到37%。这场精度革命正在重新定义微观制造的边界。

(全文约820字)

本文通过技术参数与实证案例结合的方式,系统阐述了高精度激光雕刻机的创新价值,如需深化某应用领域细节,可提供补充说明。

点击右侧按钮,了解更多激光打标机报价方案。

咨询报价方案

pcb雕刻机制作详细教程

pcb雕刻机制作详细教程

以下是一份详细的PCB雕刻机制作教程,供您参考:

PCB雕刻机制作详细教程

一、前期准备

1. 材料与工具清单:

– PCB雕刻机(需支持G代码)

– 覆铜板(单面/双面)

– 雕刻刀具(V型刀、平底刀)

– 钻孔刀具(0.8-1.0mm钻头)

– 双面胶/夹具(固定覆铜板)

– 吸尘器或毛刷(清理铜屑)

– 万用表(检测线路连通性)

– 安全护具(护目镜、口罩)

2. 软件准备:

– PCB设计软件:Altium Designer、Eagle、KiCad等。

– CAM处理软件:FlatCAM、Carbide Copper等(用于生成G代码)。

– 雕刻机控制软件:Mach3、GrblController等。

二、PCB设计与文件导出

1. 设计电路:

– 使用PCB设计软件绘制电路图,注意线宽≥0.3mm,间距≥0.2mm以适配雕刻精度。

– 添加定位孔(建议板角放置2个2mm孔),便于后续对齐。

2. 导出Gerber文件:

– 生成顶层线路(Top Layer)和钻孔文件(Drill File)。

– 检查文件是否存在短路或断路问题。

3. 转换为G代码:

– 使用FlatCAM导入Gerber文件,设置参数:

– 刀具直径:0.2-0.4mm(V型刀);

– 切割深度:0.05-0.1mm(仅去除铜层);

– 进给速度:200-400mm/min;

– 主轴转速:8000-12000 RPM。

– 生成G代码并保存。

三、雕刻机设置

1. 固定覆铜板:

– 清洁覆铜板表面油污,用双面胶平整粘贴于雕刻机平台。

– 手动调整平台至水平,避免雕刻深度不均。

2. 安装刀具:

– 根据设计精度选择V型刀(精细线路)或平底刀(大面积去铜)。

– 使用对刀仪或手动校准Z轴零点(刀具轻触铜面即可)。

3. 导入G代码:

– 在控制软件中加载文件,设置原点坐标(通常为板左下角)。

– 执行空跑测试,观察路径是否覆盖设计范围。

四、雕刻与钻孔

1. 雕刻线路:

– 启动雕刻机,分阶段加工:

– 粗雕:快速去除大面积铜箔(深度0.1mm);

– 精雕:低速修整细线边缘。

– 实时观察粉尘排出情况,必要时暂停清理碎屑。

2. 钻孔:

– 更换钻头,导入钻孔文件的G代码。

– 设置钻孔深度(穿透基板0.5mm),逐个打孔。

3. 质量检查:

– 用酒精清洁板面,放大镜检查线路是否完整。

– 万用表通断档测试关键线路,修补断点(可用导电银漆)。

五、后期处理

1. 表面保护:

– 涂覆松香酒精溶液或喷三防漆,防止氧化。

2. 元件焊接:

– 根据孔径选择合适引脚元件,焊接后剪除多余引脚。

3. 雕刻机维护:

– 清理导轨和丝杠上的铜屑,涂抹润滑脂。

– 检查刀具磨损情况,及时更换。

六、注意事项

– 安全第一:全程佩戴护目镜,避免高速飞溅碎屑。

– 精度校准:定期校准雕刻机XY轴步距(可用标准刻度板)。

– 环境控制:保持工作区干燥,湿度过高可能导致覆铜板变形。

通过以上步骤,您可高效完成PCB雕刻。初学者建议先用废板测试参数,熟练后再制作正式电路板。雕刻法尤其适合小批量、高精度PCB原型制作,兼具环保性与灵活性。

点击右侧按钮,了解更多激光打标机报价方案。

咨询报价方案

自制激光雕刻机视频

自制激光雕刻机视频

以下是为您设计的自制激光雕刻机视频解说框架,兼顾技术性与观赏性,适合中高级创客群体:

【00:00-01:30】工业级对比与创客价值(特写镜头)

工业激光设备轰鸣声中拉开序幕,镜头切换至工作室场景

“当万元级设备遇上创客智慧(字幕),今天我们挑战用800元预算打造智能激光雕刻系统。通过模块化设计,这台机器将实现:”

– 0.01mm级运动精度(三维动画演示传动结构)

– 可拓展的30W光纤/CO₂双模激光头(实物对比切换演示)

– GrblHAL开源控制系统(电脑屏幕操作特写)

【01:31-04:00】精密机械制作(延时摄影+工具使用特写)

“核心在于自制H型直线模组:”

1. 6061航空铝材CNC加工(展示定制加工件)

2. 谐波减速步进电机选型(对比不同型号扭矩曲线)

3. 真空吸附台面制作(演示亚克力开孔工艺)

关键技巧:激光准直仪辅助导轨校准(实操画面)

【04:01-06:15】智能控制系统搭建(电路板焊接特写)

“突破传统Arduino方案,采用STM32+ESP32双核架构:”

– 无线WiFi控制模块植入(手机APP演示)

– 安全防护系统集成(温度/烟雾传感器警报测试)

– LightBurn软件深度定制(参数调试界面展示)

【06:16-08:00】实战测试与艺术创作(多材质雕刻过程)

“见证精密机械的创造力:”

1. 阳极氧化铝标牌雕刻(金属火花特写)

2. 多层皮革切割(慢镜头展示分层效果)

3. 曲面陶瓷烧制(旋转轴扩展应用演示)

安全提示:配备工业级排烟系统(设备全景展示)

【08:01-结尾】开源计划与升级路线

“所有3D打印件图纸及代码已在GitHub开源(二维码弹出),下一步将实现:”

– 视觉定位系统开发(AI识别demo演示)

– 功率自适应调节算法(激光路径优化动画)

– 多机协作生产网络(拓扑结构示意图)

【技术规格】(浮动字幕贯穿全片)

▷ 工作幅面:400×600mm

▷ 定位精度:±0.015mm

▷ 最大速度:8000mm/min

▷ 兼容材料:金属/木材/玻璃/特种陶瓷

【制作成本】(结尾彩蛋)

总预算789元(含二手配件),提供本地化采购清单及替代方案。视频全程使用自制设备拍摄,验证系统稳定性。

该脚本通过技术参数可视化、对比实验等专业叙事手法,既满足硬核技术需求,又营造科技美学体验。建议采用4K多机位拍摄,配合三维建模解析关键结构。

点击右侧按钮,了解更多激光打标机报价方案。

咨询报价方案
