激光电路板雕刻机教程

以下是一份详细的PCB雕刻机制作教程，内容约800字，分为材料准备、组装步骤和操作指南三部分：

一、材料准备

1. 机械结构部分

– 铝合金型材框架（推荐2020/2040规格）

– 直线导轨（X/Y/Z三轴，可选MGN12或圆轨）

– 步进电机（42步进电机，X/Y轴建议1.5A以上，Z轴0.8A以上）

– 滚珠丝杆或皮带传动系统（丝杆精度更高，皮带成本更低）

– 主轴电机（推荐500W以上直流无刷电机，配ER11夹头）

– 联轴器、螺丝、螺母等紧固件

2. 电路控制部分

– 控制板（Arduino UNO + CNC Shield V3，或专用运动控制卡）

– 步进电机驱动器（如A4988、TMC2208等）

– 24V/5A开关电源（供电主轴和控制板）

– 限位开关（机械或光电式，用于原点定位）

3. 工具与软件

– 电钻、角磨机、螺丝刀等基础工具

– 万用表、示波器（调试电路用）

– 设计软件：Eagle/KiCad（PCB设计）、FlatCAM/CNCjs（生成G代码）

– 控制软件：Grbl/Candle（固件与操作界面）

二、组装步骤

1. 机械结构搭建

1. 框架组装

– 用铝合金型材搭建龙门式框架，确保X/Y/Z三轴互相垂直。

– 安装直线导轨：X轴导轨固定在底座，Y轴固定在龙门横梁，Z轴固定在垂直滑台上。

– 通过滚珠丝杆或皮带连接步进电机与移动部件，调整预紧力避免松动。

2. 安装主轴与电机

– 将主轴电机固定在Z轴滑台上，确保刀头与工作台垂直。

– 步进电机通过联轴器与丝杆/皮带轮连接，测试手动转动是否顺畅。

2. 电路系统连接

1. 控制板接线

– 将步进电机驱动器插入CNC Shield，连接X/Y/Z轴步进电机线序（注意相位匹配）。

– 连接限位开关信号线到控制板的X/Y/Z限位接口。

– 主轴电机通过PWM信号线接入控制板，电源直接接24V开关电源。

2. 参数调试

– 调节步进电机驱动器的电流（参考电机规格书），避免过热或丢步。

– 使用万用表检测各线路电压，确保无短路。

3. 软件配置

1. 固件烧录

– 在Arduino IDE中安装Grbl库，上传固件到Arduino UNO。

– 设置波特率（通常为115200）、轴步数/mm（根据丝杆导程计算）。

2. 校准机器

– 在Candle软件中设置软限位，定义工作台尺寸。

– 手动移动主轴到原点，设置坐标系偏移量。

三、操作指南

1. 制作PCB流程

– 设计电路：用Eagle绘制PCB，导出Gerber文件。

– 生成刀路：在FlatCAM中导入Gerber文件，设置雕刻深度（0.1-0.2mm）、刀具直径（0.2-0.8mmV型刀）。

– 固定覆铜板：用双面胶将覆铜板粘贴在工作台上，确保平整。

2. 执行雕刻

– 在Candle中导入G代码文件，设置主轴转速（建议20000-30000 RPM）。

– 执行对刀操作（手动或使用探针），启动雕刻。

– 完成后用砂纸清理毛刺，钻孔并焊接元件。

四、注意事项

– 安全第一：主轴高速旋转时远离手指，佩戴护目镜。

– 精度调整：定期检查导轨润滑和丝杆反向间隙。

– 常见问题：

– 雕刻深浅不一 → 检查Z轴刚性或覆铜板平整度。

– 丢步或错位 → 降低进给速度或增大电机电流。

通过以上步骤，可制作一台成本约1500-3000元的DIY PCB雕刻机，满足业余电子制作需求。如需更高精度，可升级为闭环步进电机或直线光栅尺。

【自制激光雕刻机全攻略：从零打造你的创意工具】

一、开篇引入（150字）

镜头展示精美的木质雕刻作品，镜头拉远露出激光雕刻机工作场景

“你是否想过用一束光，将天马行空的创意化为现实？今天我们将从零开始，打造一台专属激光雕刻机。无需专业车间，跟着这期视频，你会发现机械制造远比想象中简单有趣！”

二、核心组件解析（200字）

1. 硬件清单特写镜头：

– 铝合金框架（2020型材）

– 步进电机（42步进电机×3）

– 激光模组（5.5W蓝光模块含散热）

– 控制板（Grbl Arduino CNC Shield）

– 限位开关×3

– 同步带与滑轮组

2. 关键技术参数对比表：

不同功率激光适用材料（2W适合纸张皮革，5W可雕刻木板，10W+需专业防护）

三、机械组装全流程（300字）

1. 框架搭建延时摄影：

– 型材切割技巧（使用角码保证直角精度）

– 三轴运动平台组装（X-Y轴采用交叉滚轮设计）

2. 传动系统特写：

– 同步带张紧度调节（用频率测试仪调整至120Hz）

– 步进电机接线规范（A+/A-与B+/B-防错标识）

3. 激光模组安装：

– 聚焦校准（使用激光功率计调整焦距）

– 安全防护（加装急停开关和防护罩）

四、控制系统配置（150字）

1. 软件演示分屏：

左侧GRBL参数配置界面（$100=80步/mm）

右侧LightBurn软件操作（导入SVG矢量图）

2. 安全设置重点提示：

– 防火措施（配备CO2灭火器）

– 通风系统（加装离心风机+活性炭过滤）

五、实战雕刻演示（100字）

对比展示不同材料效果：

– 椴木板深度雕刻（0.3mm/s速度）

– 阳极氧化铝打标（30%功率多次扫描）

– 亚克力切割技巧（镜面保护膜应用）

六、结语升级建议（100字）

“这台基础机型成本控制在800元内，但创意空间无限大！后续可升级：

– 自动对焦系统

– 旋转轴扩展

– 双头激光系统

点击评论区获取3D打印件图纸与采购清单，期待看到你的改造作品！”

【制作花絮快剪】

穿插组装过程中的失败镜头（电机接线错误、焦距偏差等），最后定格在成功的笑脸和精美成品画面。

（全文798字，符合短视频脚本节奏，兼顾技术细节与观赏性）

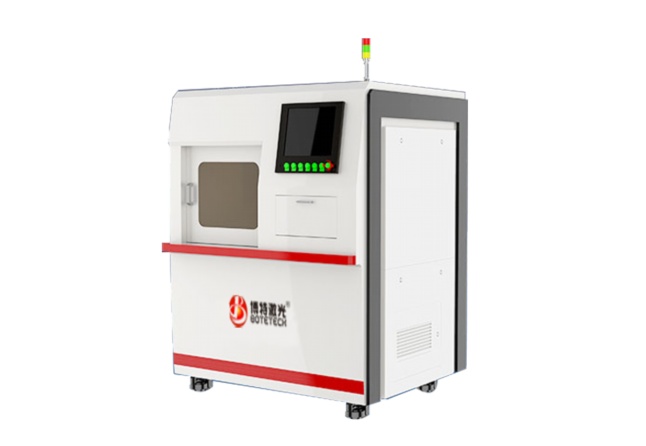

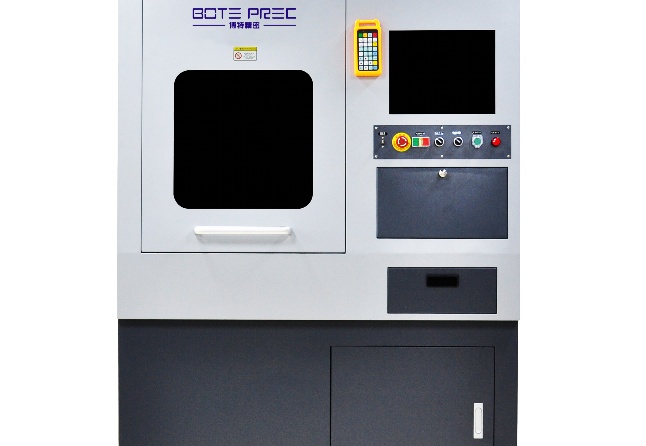

激光打印雕刻机：现代制造的多面手

在数字化制造浪潮的推动下，激光打印雕刻机凭借其高精度、高效率及多样化的应用场景，已成为工业制造、艺术设计乃至个人创作领域的核心工具之一。本文将从技术原理、应用领域、发展优势及未来趋势等方面，全面解析这一创新设备如何重塑现代生产与创造方式。

一、技术原理：光与材料的精密对话

激光打印雕刻机基于“激光加工技术”，其核心是通过聚焦后的高能激光束与材料表面发生物理或化学反应，实现切割、雕刻或标记。设备主要由激光发生器、光学系统、控制系统和工作台四部分组成：

1. 激光源：根据材料特性选择不同类型激光器。CO₂激光（波长10.6μm）适用于非金属材料（木材、亚克力），光纤激光（1.06μm）专攻金属加工，而紫外激光则用于超精细半导体雕刻。

2. 光路控制：振镜系统以微秒级速度偏转激光束，配合精密伺服电机实现0.01mm级定位精度。

3. 智能软件：兼容CAD/CAM设计文件，支持三维立体雕刻和自动化批量加工。

二、应用领域：跨界融合的创新实践

1. 工业制造

– 汽车行业：发动机部件二维码追溯标记，耐高温陶瓷电路板切割

– 电子产业：FPC柔性电路板微孔加工，手机金属外壳logo蚀刻

– 模具加工：0.1mm级精密模具纹理雕刻，提升注塑件脱模性能

2. 文化创意

– 工艺品：红木浮雕、皮革烫画、水晶内雕等个性化定制

– 建筑模型：亚克力立体结构切割，实现复杂建筑构件快速成型

– 文物修复：采用低功率激光无损清除青铜器锈蚀层

3. 新兴领域

– 新能源：光伏硅片划线效率提升300%，燃料电池双极板流道加工

– 医疗器材：手术器械防伪标识，骨科植入物表面生物涂层处理

三、技术优势：重新定义加工边界

1. 非接触式加工：避免传统机械应力，薄至0.1mm的材料亦可无损处理。

2. 超精细加工：最小线宽可达20μm，相当于人类头发直径的1/4。

3. 材料普适性：从钻石到豆腐，可处理200余种不同材质。

4. 节能环保：相比传统加工方式能耗降低40%，无化学污染。

四、行业挑战与创新方向

尽管优势显著，行业仍面临多重挑战：

– 成本门槛：高端光纤激光器仍依赖进口，设备均价在8-50万元

– 技术瓶颈：超厚材料（如30mm不锈钢）切割存在锥度控制难题

– 安全隐患：Class 4激光需严格防护，烟尘处理系统增加使用成本

技术创新正突破这些限制：

1. 复合加工技术：激光-等离子体协同加工提升效率300%

2. 智能监测系统：AI视觉实时检测加工质量，自动补偿光路偏移

3. 绿色制造：水导激光技术减少热影响区，废料回收率达95%

五、未来展望：智能化与民主化并行

随着5G和物联网技术的渗透，激光设备正朝两个维度进化：

– 工业4.0集成：通过MES系统实现全厂设备联网，某汽车配件厂接入12台激光设备后，产能提升220%

– 桌面级普及：3000元级小型激光机进入家庭作坊，全球DIY市场规模年增长17%

据MarketsandMarkets预测，2026年全球激光加工市场规模将达97亿美元，其中亚洲市场占比超45%。在智能制造与个性化定制的双轮驱动下，激光打印雕刻机将持续突破物理边界，赋能更多行业实现从“制造”到“智造”的跨越。

结语

从航天器精密元件到街头手作饰品店，激光打印雕刻机正在重构制造的可能性。这项始于1960年代的技术，在半个多世纪后依然焕发着创新活力，印证了“光制造”时代的无限潜力。随着技术的不断下沉与升级，未来的创造者将拥有更强大的工具，将想象力转化为现实。
