激光电路板雕刻机优缺点

激光雕刻机的多元化应用与技术创新

激光雕刻机作为一种高精度加工设备，凭借其非接触式加工、高效率和可编程控制等优势，已在多个领域展现出强大的技术价值。其应用范围从传统制造业延伸至创意产业，甚至渗透到医疗和科研等前沿领域，成为现代工业4.0时代的重要工具。

一、工业制造领域的核心应用

1. 精密零件标识与追溯

在汽车制造和航空航天领域，激光雕刻机可在发动机部件、涡轮叶片等金属表面直接刻印二维码或序列号。德国宝马生产线采用紫外激光技术，在硬度高达60HRC的合金材料上实现0.1mm深度的永久标记，满足IATF16949质量管理体系对零件追溯性的严苛要求。

2. 模具精细加工

精密模具的纹理加工是激光雕刻的典型应用。日本精工株式会社开发的双光束协同雕刻系统，可在模具钢表面实现5μm精度的立体纹路雕刻，使塑料制品获得皮革、木纹等特殊表面效果，加工效率较传统蚀刻工艺提升3倍。

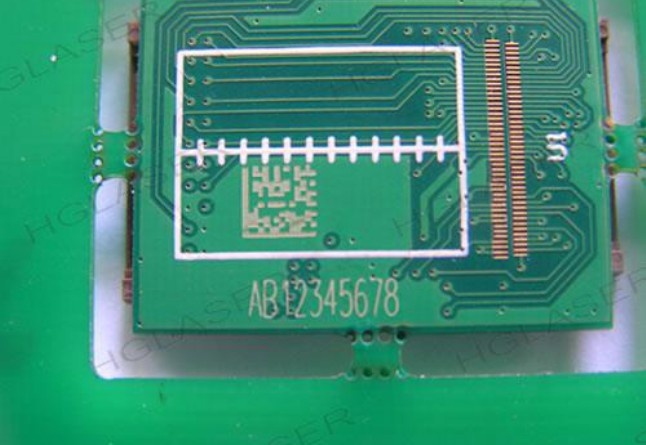

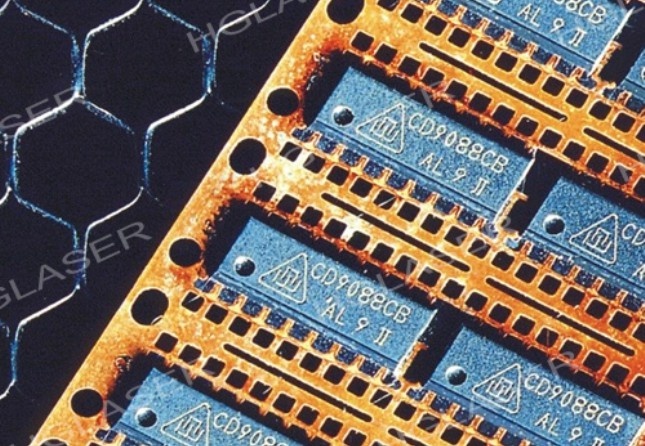

3. 电子元器件微加工

在半导体封装领域，光纤激光器可在厚度0.2mm的陶瓷基板上完成线宽15μm的电路修整。美国Universal Laser Systems推出的Hybrid平台，整合了10.6μm CO₂激光和1064nm光纤激光，可在同一工作站完成FR4电路板切割与SMD元件标识。

二、创意设计与个性化定制革命

1. 新型材料艺术创作

艺术家借助30W蓝光激光器在阳极氧化铝板上进行分层雕刻，通过控制氧化层厚度（50-100nm）产生结构色效应，创作出具有虹彩效果的金属画作。荷兰艺术家Jeroen van der Most使用该技术创作的动态光影作品在2023年威尼斯双年展引发关注。

2. 智能定制生产系统

行业领先的Epilog Laser设备搭载AI图像处理引擎，可自动优化设计稿的雕刻路径。用户上传图片后，系统通过机器学习算法识别图像特征，在30秒内生成分层雕刻方案，使竹木材料的雕刻细节保留率提升40%。

3. 文化遗产数字化修复

故宫博物院文物保护团队采用200mJ的纳秒脉冲激光，对青铜器表面锈层进行分层清洗，通过光谱分析实时监控处理过程，成功复原了战国时期青铜鼎的原始铭文，清除精度达到±5μm。

三、医疗与科研领域的创新突破

1. 医疗器械微标记

在骨科植入物领域，飞秒激光在钛合金表面制造的微孔结构（孔径20-50μm）可使骨细胞附着率提升300%。美敦力公司采用该技术生产的椎间融合器，术后骨融合时间缩短至4个月。

2. 实验室芯片制造

微流控芯片加工中，准分子激光直写系统可在PMMA基材上刻蚀出宽度10μm的微通道，配合CO₂激光焊接技术实现多层芯片的密封装配，使器官芯片的制造成本降低70%。

3. 仿生材料研究

哈佛大学Wyss研究所利用超快激光在形状记忆聚合物表面制造梯度微结构，开发出可自主变形的4D打印材料。这种具有0.01°角度精度的表面织构，在25-40℃温域内可产生预设的形变响应。

四、前沿技术融合发展趋势

1. 五轴联动立体雕刻

最新研发的EtherCAT总线控制五轴系统，配合在线视觉定位，可在曲面工件上实现±0.05mm的定位精度。德国通快公司的TruMark 6030设备，通过B样条插补算法，在汽车仪表盘曲面塑胶件上完成连续浮雕雕刻。

2. 激光诱导石墨烯技术

通过CO₂激光对聚酰亚胺薄膜进行选择性碳化，可在柔性基底上直接生成线宽50μm的石墨烯电路。这项技术使可穿戴设备的电路制造成本降低90%，已应用于智能服装的柔性传感器制造。

3. 量子点激光编码

新兴的量子点激光标记系统，利用不同波长激光激发量子点材料产生特定荧光编码。这种不可复制的光学指纹技术，为奢侈品防伪提供了新方案，单个标记点阵可存储256位加密信息。

从微观电子到宏观建筑装饰，激光雕刻技术正突破传统加工界限。随着超快激光器和智能控制系统的持续发展，未来将在量子科技、太空制造等新兴领域展现更大潜力，持续推动制造业的智能化变革。

PCB雕刻机：现代电子制造的高效利器

PCB（Printed Circuit Board，印刷电路板）是电子设备的核心组件，承载着电子元器件的连接与信号传输功能。传统PCB制作通常涉及化学蚀刻、钻孔、镀铜等多道复杂工序，而随着技术进步，PCB雕刻机作为一种高效、环保的制造工具，逐渐成为电子工程师、创客和小型企业的首选设备。本文将详细介绍PCB雕刻机的原理、技术特点、应用场景及未来发展趋势。

一、PCB雕刻机的工作原理

PCB雕刻机是一种基于数控（CNC）技术的精密加工设备，通过高速旋转的刀具直接去除覆铜板表面的铜层，形成预设的电路图案。与传统化学蚀刻法相比，其核心优势在于无需使用腐蚀性化学试剂，减少环境污染，同时能快速完成从设计到成品的全流程。

工作流程：

1. 设计文件导入：通过CAD软件绘制电路图，生成G代码。

2. 自动定位：设备识别覆铜板原点，规划雕刻路径。

3. 物理雕刻：主轴电机驱动刀具（如V型铣刀）精准切削铜箔，形成绝缘沟槽。

4. 钻孔与切割：根据需求加工通孔或切割电路板外轮廓。

二、核心技术与性能参数

1. 机械结构

– 高刚性机架：采用铝合金或钢制框架，确保长时间运行的稳定性。

– 精密导轨与丝杠：直线导轨和滚珠丝杠的组合可达到±0.01mm的定位精度。

– 高速主轴：通常配备无刷电机，转速范围在10,000-60,000 RPM，适应不同材质需求。

2. 控制系统

– 支持GRBL、Mach3等开源控制软件，兼容多种设计文件格式（如Gerber文件）。

– 部分高端机型集成视觉定位系统，自动校正材料位置偏差。

3. 核心参数

– 加工精度：主流设备精度可达0.02mm，满足高密度电路需求。

– 加工面积：桌面级机型常见尺寸为300×200mm，工业级可达600×800mm。

– 兼容材料：FR-4覆铜板、铝基板、柔性电路板等。

三、应用场景与优势

1. 快速原型开发

电子研发团队可在数小时内完成电路板制作，大幅缩短产品迭代周期。

2. 教育与创客

学校实验室和创客空间利用雕刻机实现“理论-设计-实践”闭环，降低学习门槛。

3. 小批量生产

适用于定制化订单或特殊场景（如射频电路、高频板），避免传统打样的高成本与长交期。

4. 维修与改造

直接雕刻修复损坏的电路线路，或为旧设备添加新功能模块。

优势总结：

– 环保：无化学废液排放，符合绿色制造趋势。

– 高效：单次操作即可完成雕刻、钻孔、切割。

– 灵活：支持复杂图案设计，适合多品种小批量生产。

四、使用注意事项

1. 刀具选择

– 根据铜箔厚度选择刀具角度（如30°刀适合0.2mm铜层）。

– 定期更换磨损刀具，避免断刀影响精度。

2. 参数优化

– 调整主轴转速、进给速度与切削深度，防止材料毛刺或分层。

– 使用吸尘装置减少碎屑堆积。

3. 安全操作

– 佩戴护目镜，避免高速飞溅的金属碎屑。

– 设备需接地，防止静电损坏电子元件。

五、未来发展趋势

1. 智能化升级

集成AI算法优化加工路径，自动补偿机械误差。

2. 多工艺融合

结合3D打印技术，实现立体电路与结构件一体化制造。

3. 材料创新

支持更高频的陶瓷基板或可降解环保基材加工。

结语

PCB雕刻机凭借其高效、精准和环保特性，正在重塑电子制造领域的生产模式。随着开源硬件与智能化技术的普及，其成本将进一步降低，成为从个人开发者到企业研发部门的标配工具。未来，这一技术有望与5G、物联网等新兴领域深度融合，推动电子行业向更高效、更可持续的方向发展。

激光雕刻机凭借其高精度、高效率的优势，已成为制造业和艺术创作的重要工具。然而，并非所有材料都适用于激光加工。材料与激光的相互作用涉及复杂的物理化学反应，不当选择不仅会损坏设备，还可能危及操作者健康。以下从材料特性、安全风险及工艺适配性角度，系统分析激光雕刻机不适宜处理的七大类材料。

一、含氯聚合物：剧毒气体的释放源

聚氯乙烯（PVC）、氯化橡胶等含氯材料在激光高温下会分解产生氯化氢气体和致癌二噁英。即使少量吸入也会刺激呼吸道，长期接触可能导致肺部纤维化。2019年某工艺品厂曾因激光切割PVC板材导致员工集体氯气中毒的案例，充分证明此类材料的危险性。处理含氯材料需专用负压排气系统，普通雕刻机房不具备此条件。

二、高反射金属：光路系统的隐形杀手

铝、铜、不锈钢等金属表面对CO2激光（波长10.6μm）反射率超过90%，未吸收的激光束可能反弹至聚焦镜，造成光学元件永久性灼伤。某高校实验室曾因尝试雕刻铝合金标牌，导致价值数万元的激光管提前报废。虽然光纤激光器可处理部分金属，但需要配备专用切割头和辅助气体系统，常规雕刻机无法满足要求。

三、透明材料：能量吸收的困境

普通玻璃、亚克力在可见光波段透光率达92%以上，CO2激光虽能被部分吸收，但能量密度不足易导致热应力裂纹。雕刻文字边缘呈现锯齿状，且存在爆裂风险。特殊涂层处理虽可改善，但成本增加50%且工序复杂。水晶玻璃等硬脆材料更可能因局部高温发生结构性破坏。

四、氟系塑料：腐蚀性气体的双重威胁

聚四氟乙烯（PTFE）受热分解会产生氢氟酸蒸气，这种强腐蚀性气体不仅危害人体，还会侵蚀设备金属部件。实验数据显示，连续处理PTFE 2小时，激光机导轨腐蚀深度可达0.05mm。全氟醚橡胶等含氟弹性体同样存在类似问题，维修成本可达设备原值的30%。

五、复合夹层材料：不可控的化学反应

碳纤维增强塑料（CFRP）在雕刻时，树脂基体燃烧产生的氰化物与碳纤维粉尘形成爆炸性混合物。汽车改装行业曾发生多起因激光加工碳纤维部件导致的燃爆事故。三聚氰胺板等装饰板材的胶黏剂层遇热释放甲醛，浓度可达国标限值的8-10倍。

六、天然生物材料：有机物的热解难题

皮革雕刻会产生硫化氢等恶臭气体，真皮中的油脂碳化后形成难以清除的焦痕。角质类材料（贝壳、牛角）受热不均匀易分层剥落。某皮具厂测试显示，激光雕刻皮革的废品率高达40%，远高于机械压印的5%。

七、特殊功能材料：隐性风险的释放者

阻燃ABS中的溴系添加剂遇热生成二溴二苯醚等持久性污染物。夜光材料中的放射性同位素经激光激发可能产生电离辐射。某实验室检测发现，激光处理含锶铝酸盐夜光粉后，工作区辐射剂量超标12倍。

选择雕刻材料时，需综合考虑材料MSDS安全数据表、激光波长吸收率和加工环境条件。建议建立材料预处理数据库，对新型复合材料务必先进行小样测试。生产现场应配备实时气体监测仪和应急排风系统，将材料风险控制在工艺前端。只有充分理解材料与激光的相互作用机制，才能确保加工过程的安全与高效。
