晶圆切割机培训

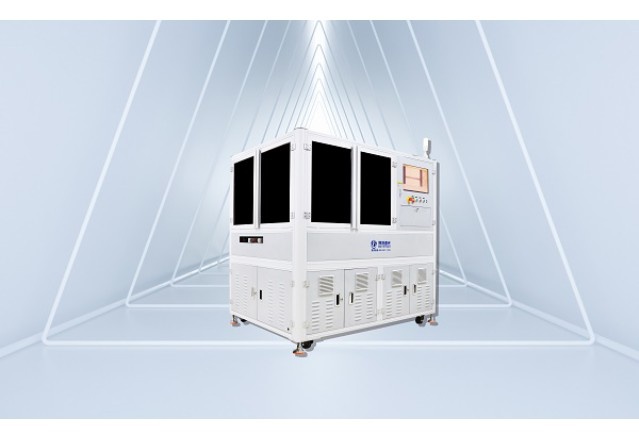

晶圆切割机器：半导体制造的核心工艺装备

在半导体产业链中，晶圆切割（Wafer Dicing）是芯片制造的关键环节之一，其作用是将完成电路制造的整片晶圆分割为独立的芯片单元。作为实现这一工艺的核心设备，晶圆切割机器的技术水平直接影响芯片的良率、生产效率及成本。随着半导体器件向微型化、高集成度方向演进，晶圆切割技术正面临更高挑战，同时也推动着装备创新的加速发展。

一、技术原理与分类

晶圆切割的核心目标是在保证芯片边缘完整性的前提下实现高效分割。根据技术原理，当前主流的切割方式可分为以下三类：

1. 机械刀片切割

传统刀片切割采用高速旋转的金刚石刀片，通过物理接触完成切割。其优势在于设备成本低、工艺成熟，适用于硅基材料的大规模生产。但机械应力易导致晶圆边缘微裂纹，且切割道宽度较大（通常≥30μm），难以满足先进制程需求。

2. 激光切割

利用高能激光束在晶圆表面烧蚀形成切割道，尤其适用于硬脆材料（如碳化硅、蓝宝石）。脉冲紫外激光（UV Laser）技术可将切割道宽度缩小至10μm以内，同时减少崩边现象。但热影响区（HAZ）控制仍是技术难点。

3. 隐形切割（Stealth Dicing）

日本Disco公司首创的专利技术，通过聚焦激光在晶圆内部形成改质层，再通过扩张膜实现芯片分离。此技术完全避免切削应力，可实现50μm以下超薄晶圆的零损伤切割，已广泛应用于存储器、CIS等高端芯片制造。

按自动化程度划分，设备可分为半自动单机式与全自动联线式。后者整合视觉定位、自动换刀、实时监测等功能，适配智能化晶圆厂需求。

二、技术挑战与创新方向

随着第三代半导体、3D封装等技术的普及，晶圆切割面临多重挑战：

材料多样性：碳化硅（SiC）、氮化镓（GaN）等宽禁带半导体硬度高（SiC莫氏硬度达9.5），传统刀片磨损率激增。激光切割需优化波长选择（如绿光激光对SiC吸收率更高）。

超薄晶圆处理：车载芯片等应用推动晶圆厚度降至50μm以下，机械切割易导致翘曲破裂。隐形切割配合临时键合/解键合工艺成为主流解决方案。

切割精度控制：5nm以下制程要求切割道位置误差小于±2μm，设备需集成高精度运动平台（线性马达+光栅尺）与亚微米级视觉定位系统。

行业创新聚焦三大方向：

1. 激光技术升级：皮秒/飞秒超快激光减少热效应；多波长复合切割提升材料适应性。

2. 智能化整合：AI算法实时分析切割质量，自动调节参数；数字孪生技术实现预测性维护。

3. 绿色制造：隐形切割无需冷却水，较传统方式降低90%耗材消耗；激光系统能效比提升30%。

三、市场应用与产业格局

晶圆切割设备市场高度集中，日本Disco、东京精密、美国K&S占据全球80%份额。中国厂商如光力科技、沈阳和研正加速国产替代，在8英寸设备领域实现突破。2023年全球市场规模达45亿美元，复合增长率8.7%，动力来自第三代半导体扩产与先进封装需求。

应用领域持续扩展：

先进封装：扇出型（Fan-Out）封装要求切割精度≤5μm，推动激光隐形切割设备需求。

Mini/Micro LED：蓝宝石衬底巨量转移依赖高精度激光切割系统。

功率器件：SiC晶圆切割设备单台售价超300万美元，成为厂商重点布局领域。

四、未来展望

随着异质集成、芯粒（Chiplet）技术的发展，晶圆切割将向“多材料异形切割”演进。激光等离子体切割、水导激光等新技术有望突破现有物理极限。与此同时，设备商正从单一切割向“切割-检测-清洗”一体化解决方案转型，推动半导体制造价值链的深度整合。

晶圆切割机器的进化史，本质上是半导体产业对精度与效率永无止境追求的缩影。在摩尔定律逼近物理极限的今天，这项“分而不破”的艺术，将持续为芯片性能跃迁提供底层支撑。

晶圆切割机使用说明书

型号：250411330

版本：V1.0

一、产品概述

晶圆切割机是半导体制造中的关键设备，用于将晶圆（Wafer）切割成独立的芯片（Die）。本机采用高精度主轴与激光/刀片切割技术，适用于硅（Si）、碳化硅（SiC）、砷化镓（GaAs）等材料的精密加工，广泛应用于集成电路、传感器、LED等领域的生产。

二、技术参数

1. 切割精度：±1.5μm

2. 主轴转速：30,000-60,000 RPM（刀片切割模式）

3. 激光波长：355nm（可选配，适用于超薄晶圆）

4. 晶圆尺寸：支持4英寸至12英寸

5. 切割速度：10-200mm/s（可调）

6. 定位精度：±0.5μm

7. 电源要求：AC 220V±10%，50/60Hz

8. 设备尺寸：1500mm×1200mm×1800mm

三、设备结构

1. 核心组件：

高精度主轴：驱动切割刀片或激光头。

视觉定位系统：CCD相机自动识别晶圆切割道（Street）。

工作台：真空吸附固定晶圆，配备X/Y/Z三轴精密导轨。

冷却系统：水冷循环，确保设备长时间稳定运行。

2. 操作面板：7英寸触摸屏，支持参数设置与实时监控。

四、操作流程

1. 准备工作

检查电源、气源连接，确认冷却液充足。

安装切割刀片或激光模块，调整至预设高度。

2. 晶圆装载

清洁工作台，通过真空吸附固定晶圆，确保无偏移。

3. 参数设置

在触摸屏输入切割速度、深度、路径等参数，或调用预设程序。

4. 自动切割

启动设备，视觉系统自动校准切割道，完成分片。

5. 完成收料

关闭真空吸附，使用吸笔转移芯片至载具。

五、安全注意事项

1. 操作前：

佩戴防静电手环，避免晶圆静电损伤。

确认刀片/激光头防护罩已关闭。

2. 运行中：

禁止触碰运动部件，紧急情况按红色急停按钮。

3. 维护时：

切断电源后再进行清洁或更换配件。

六、维护与保养

1. 日常维护：

清理切割碎屑，检查冷却液纯度。

用无尘布擦拭光学镜头及导轨。

2. 定期保养（每500小时）：

更换主轴轴承润滑脂，校准定位精度。

检测激光功率稳定性（如适用）。

七、故障排除

| 现象 | 可能原因 | 解决方案 |

|||–|

| 切割位置偏移 | 视觉校准异常 | 重新执行自动校准程序 |

| 主轴过热 | 冷却液不足或堵塞 | 清洁管路并补充冷却液 |

| 切割深度不均 | 刀片磨损或激光失焦 | 更换刀片/调整激光焦距 |

八、售后服务

本机提供12个月质保期，终身技术支持。如需协助，请联系：

服务热线：400-XXX-XXXX

邮箱：support@xxxxtech.com

—

请妥善保管说明书，并严格遵守操作规范！

XXXX科技有限公司

2023年10月

（全文约800字）
