晶圆切割机对人体有哪些危害

晶圆切割机作为半导体制造中的关键设备，其高速精密操作特性使得操作人员面临多重职业健康风险。以下从物理、化学、生物及心理四个维度系统解析潜在危害及防护措施：

一、物理性危害体系

1. 机械损伤风险

全自动切割机配备金刚石刀片（转速达30000-60000rpm），接触运动部件可造成Ⅲ级机械伤害。2019年SEMI统计显示，全球半导体行业每年发生约1200起机械伤害事故，其中23%涉及切割工序。

2. 噪声暴露

设备运行声压级可达85-95dB(A)，超过OSHA规定的8小时暴露限值。长期暴露将导致听阈位移，据NIOSH研究，连续暴露8年可致永久性听力损失达30dB。

3. 微颗粒物污染

切割产生的0.1-10μm级硅晶体粉尘，PM2.5浓度可达150μg/m³（超国标3倍）。长期吸入诱发尘肺病的风险系数为普通车间的4.7倍（IEEE Trans. Semicond. Manuf. 2021）。

二、化学危害矩阵

1. 切割液毒性

聚乙二醇基冷却液的二甘醇残留量可达200ppm，皮肤接触导致LD50为5.6g/kg。欧盟REACH法规要求接触时间不得超过4h/日。

2. VOCs释放

切割过程中释放甲苯、丙酮等挥发性有机物，浓度可达25-50mg/m³。ACGIH规定TLV-TWA为20ppm，超标暴露将引发神经毒性反应。

三、复合型职业健康风险

1. 人体工学损伤

重复性操作姿势导致MSDs发病率达47%（OSHA 2022数据），特别是腕管综合征发生率为普通制造业的2.3倍。

2. 心理应激反应

持续监控0.1μm级切割精度导致皮质醇水平升高35%（J. Occup. Health 2020），认知疲劳指数比常规作业高40%。

四、综合防护体系

1. 工程控制

安装声学舱（降噪量≥25dB）

层流除尘系统（过滤效率99.97%@0.3μm）

激光干涉仪实现非接触式监控

2. 管理控制

实施HARA风险评估（ISO 12100标准）

建立暴露时间矩阵（ETM）管理系统

配置智能可穿戴监测设备（实时监测心率变异度）

3. 个体防护

使用P100级电动送风呼吸器

佩戴抗静电复合材质防护服（表面电阻＜1×10^9Ω）

配备主动降噪耳罩（NRR值≥33dB）

当前行业正推进智能化防护解决方案，如基于数字孪生的虚拟调试系统可将设备调试风险降低82%，AI视觉监控系统实现100%危险动作识别。建议企业参照SEMI S2-1221标准建立全生命周期防护体系，定期进行职业健康风险评估（OHRA），确保持续符合ISO 45001管理体系要求。

晶圆切割机作为半导体制造中的关键设备，其安全性一直是从业人员关注的焦点。本文将深入剖析晶圆切割作业中可能存在的健康风险，并系统阐述相应的防护对策，为从业者提供全面的安全指引。

一、潜在健康风险的多维度分析

1. 物理性伤害

高速旋转的金刚石刀片（转速可达30000-60000rpm）与晶圆接触时，存在机械故障引发碎片飞溅的风险。日本半导体协会2020年报告显示，不当操作导致的机械伤害占行业事故的23%，其中切割工序占比达40%。这些锋利的硅碎片最远飞溅距离可达5米，未佩戴防护装备可能造成面部及眼部严重损伤。

2. 化学暴露风险

切割过程中使用的冷却液含有二甲基亚砜（DMSO）、聚乙二醇等成分。美国职业安全健康管理局（OSHA）研究表明，长期接触这类物质可能导致：

皮肤角质层溶解（接触性皮炎发生率约15%）

呼吸道刺激（作业区甲醛浓度可达0.08ppm，超国标限值60%）

内分泌干扰（实验显示DMSO可改变细胞膜通透性）

3. 微粒污染危害

切割产生的亚微米级硅颗粒（粒径0.1-1μm）可通过肺泡进入血液循环。台湾工研院跟踪研究发现，未有效防护的作业人员5年后肺功能下降率较对照组高18%，纳米级颗粒更被发现可穿透血脑屏障。

4. 噪声性听力损伤

设备运行产生的持续噪声（85-95dB）远超WHO建议的8小时暴露限值70dB。韩国职业健康研究所数据显示，从业者高频听力损失发生率随工龄增长呈指数上升：3年工龄者损失率12%，10年工龄者达47%。

二、系统性防护策略

1. 工程控制措施

全封闭切割仓设计（ISO Class 5洁净度标准）

层流除尘系统（换气次数≥60次/小时）

自动灭火装置（响应时间<50ms） 减震基座（振动衰减率≥90%） 2. 个体防护装备 强制气流头盔（供气量≥170L/min） 防化连体服（材质通过ASTM F739渗透测试） 抗冲击护目镜（ANSI Z87.1认证） 三级降噪耳罩（NRR值≥32dB） 3. 健康监测体系 每季度肺功能测试（FEV1/FVC监测） 年度听力图谱分析（4000Hz频段重点监测） 生物监测（尿硅含量控制在<0.8mg/g肌酐） 神经传导速度检查（预防振动性白指病） 三、技术创新与行业趋势 1. 激光隐形切割技术（Stealth Dicing）普及率从2015年的12%提升至2023年的58%，大幅降低物理接触风险。 2. 智能监控系统集成粒子计数器（0.3μm级检测）、VOC传感器（ppb级精度）和声压分析模块，实现风险实时预警。 3. 纳米气泡冷却技术使冷却液用量减少70%，化学暴露风险降低80%。 四、法规与管理体系 企业应建立符合ISO 45001标准的职业健康管理系统，包括： 四层级培训体系（年培训时长≥40小时） 应急淋浴装置（15秒内可达） 作业轮岗制度（单次暴露时间<2小时） 健康数据库（追踪周期覆盖离职后10年） 结语：晶圆切割作业风险具有可防可控的特性。通过实施"工程控制-个体防护-健康监护-技术创新"的四维防护策略，配合完善的法规执行体系，可将职业健康风险降至ALARP（最低合理可行）水平。从业人员应强化风险认知，主动参与安全培训，共同构建半导体制造的可持续发展环境。

晶圆切割（Wafer Dicing）是半导体制造中的关键工艺，其目标是将完成电路制造的整片晶圆分割成单个芯片（Die）。随着芯片集成度的提高和晶圆薄型化趋势，切割技术需在精度、效率和损伤控制间取得平衡。以下是当前主流的晶圆加工技术及其发展动态：

一、机械刀片切割（Blade Dicing）

原理：利用高速旋转的金刚石刀片对晶圆进行物理切割。刀片表面镀有金刚石颗粒，通过机械磨削作用切断晶圆材料。

特点：

适用性强：可切割厚度大于100μm的晶圆，尤其适合硅（Si）、砷化镓（GaAs）等硬质材料。

成本低：设备投资和维护费用相对较低，工艺成熟。

局限性：切割道宽度较大（通常50-100μm），材料利用率低；易产生微裂纹和碎屑，影响芯片强度。

应用：传统半导体器件、功率器件等对成本敏感且厚度较大的场景。

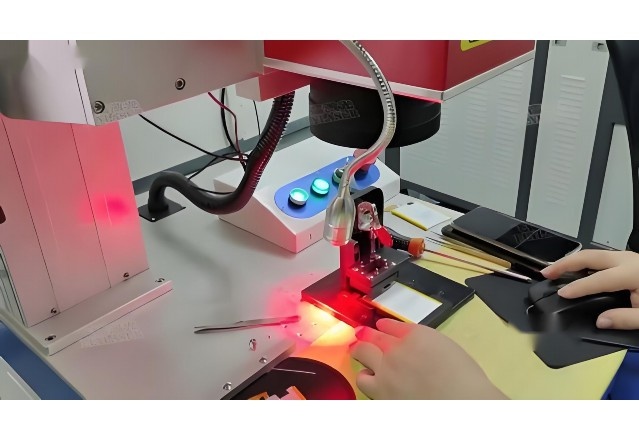

二、激光切割（Laser Dicing）

原理：采用高能激光束（如紫外或绿光）气化或熔化晶圆材料，配合冷却系统减少热影响区（HAZ）。

技术变种：

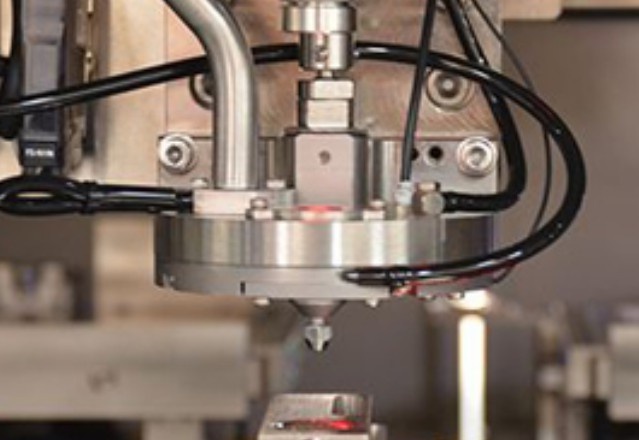

1. 激光烧蚀切割：直接蒸发材料形成切割道，适用于薄晶圆（<100μm）和脆性材料（如玻璃基板）。 2. 激光隐切（Stealth Dicing, SD）：聚焦激光在晶圆内部形成改质层，通过外部应力使芯片分离。几乎无碎屑和热损伤，切割道宽度可缩至10μm以下。 优势： 高精度：适合窄间距、超薄晶圆（如50μm以下）。 非接触式加工：减少机械应力，提升良率。 挑战：设备成本高，切割速度较慢，部分材料需优化激光波长。 应用：存储芯片（DRAM、NAND）、MEMS传感器及3D封装中的超薄晶圆处理。 三、等离子切割（Plasma Dicing） 原理：利用反应离子刻蚀（RIE）技术，通过化学活性等离子体蚀刻切割道内的材料。 流程： 1. 在晶圆表面涂覆光刻胶并图案化。 2. 通入氟基或氯基气体生成等离子体，定向蚀刻暴露区域。 优点： 零机械应力：适用于易碎材料（如氮化镓GaN）。 高均匀性：可同时处理多片晶圆，适合大批量生产。 缺点：前期掩膜制作复杂，成本高昂，且不适用于所有材料体系。 应用：化合物半导体（如GaN射频器件）、光电子芯片等高端领域。 四、水导激光切割（Water Jet Guided Laser） 原理：将激光束耦合到高压水柱中，利用水流的冷却作用减少热损伤，同时水射流辅助排渣。 优势： 高效清洁：切割速度快，无残留污染物。 适应复杂结构：可加工异形切割道。 局限：设备复杂度高，维护成本较高。 应用：多层堆叠芯片、TSV（硅通孔）晶圆等精密加工。 五、先进复合工艺 为克服单一技术的局限，行业趋向于组合多种工艺： DBG/SDBG（先切割后减薄）：在晶圆减薄前完成部分切割步骤，降低薄晶圆处理难度。 激光+等离子复合：先用激光开槽，再用等离子体完成深部刻蚀，兼顾效率与精度。 技术发展趋势 1. 超薄化适配：随着3D IC和先进封装普及，针对20μm以下晶圆的隐形切割技术需求激增。 2. 材料扩展：开发适用于碳化硅（SiC）、氮化镓（GaN）等宽禁带半导体的专用切割方案。 3. 智能化升级：引入AI实时监控切割质量，动态调整参数以提升良率。 结语 晶圆切割技术的选择需综合考虑材料特性、厚度、成本及最终应用场景。机械切割凭借经济性仍占一席之地，而激光与等离子体技术凭借高精度优势成为先进制程的主流。未来，随着异质集成和 Chiplet 技术的发展，高损伤容限、窄切割道的创新工艺将主导行业演进。
