晶圆切割机怎么选型

晶圆切割机选型指南：关键要素与型号选择策略

在半导体制造工艺中，晶圆切割是芯片封装前的重要环节，切割质量直接影响芯片的良率和性能。面对市场上众多切割机型号，如何科学选型？本文将从六大核心维度提供系统化的选型策略。

一、适配晶圆材料的切割技术选择

硅基晶圆（Si/SiC）：传统刀片切割仍为主流，但碳化硅（SiC）因超高硬度需选用金刚石涂层刀片。最新激光隐形切割（Stealth Dicing）技术可减少崩边，提升良率至99%以上。

化合物半导体（GaAs/InP）：建议采用紫外/绿光激光切割机，通过热影响区控制技术避免材料裂痕，如DISCO DFL7340配备355nm激光源，专为III-V族材料优化。

超薄晶圆（<50μm）：需选择具备动态对焦功能的DBG（Dicing Before Grinding）设备，如东京精密DFD6360支持10μm超薄切割，配套真空吸附防碎裂系统。 二、精度参数的关键指标解析 切割道宽度：5G射频芯片要求≤15μm，需选配高刚性主轴（转速40,000rpm以上）搭配3μm金刚石刀片，如ADT 7100系列。 对准精度：3D NAND堆叠结构要求±1μm级视觉对准系统，推荐配备双CCD多光谱成像的设备，如ASM AD820支持红外穿透对准。 TTV控制：先进机型通过实时厚度反馈系统将总厚度波动控制在±2μm内，适用于TSV硅通孔等精密工艺。 三、产能与自动化配置方案 量产型配置：8英寸线建议选择双工作台机型（如Disco DFD6340），UPH可达300片；12英寸线优先考虑集成了自动环贴膜机的集群系统，实现无人化生产。 智能功能：配备AI缺陷检测模块的设备（如K&S IConn系列）可实时分析崩边数据，动态调整切割参数，降低人工干预频次。 四、全生命周期成本模型 购置成本：激光设备初期投资是刀片式的2-3倍，但长期耗材成本降低60%（无需更换刀片）。 维护成本：对比主流品牌，Disco的年维护费约为设备价的8%，而国产设备普遍控制在5%以内。 能耗经济性：新型节能主轴可降低30%电力消耗，以300天/年计算，每台设备年省电费超5万元。 五、供应商能力评估体系 技术响应：优先选择在当地设有工艺实验室的品牌（如东京精密在上海的Demo Center），支持现场工艺验证。 备件供应：要求关键备件（激光器、运动模组）本地库存覆盖率达95%，确保MTTR（平均修复时间）<8小时。 定制开发：对于MEMS等特殊工艺，需考察供应商的定制能力，如国内中电科45所可提供刀片-激光复合切割方案。 六、未来技术兼容性考量 先进封装适配：选择支持RDL重布线层切割的机型，预留FCBGA、Fan-Out工艺接口。 智能化升级：具备OPC-UA通信协议的设备可接入工厂MES系统，实现数字孪生管理。 材料扩展性：预留氮化镓（GaN）、氧化镓（Ga₂O₃）等宽禁带材料的切割参数包。 通过上述多维度的技术-经济性分析，建议采用决策矩阵法对各候选机型评分：将切割精度（权重30%）、产能（25%）、TCO总成本（20%）、技术扩展性（15%）、服务支持（10%）作为核心指标。例如某12英寸GaN产线选型中，激光切割机虽初始成本高，但在良率提升和耗材节省上的优势使其3年ROI达到23%，显著优于传统方案。科学选型不仅能满足当前需求，更为未来技术演进预留升级空间。

晶圆切割机作为半导体制造中的关键设备，其选型直接影响芯片良率和生产成本。选择时需综合考虑材料特性、晶圆尺寸、切割工艺需求、设备性能及成本效益等多方面因素。以下是系统化的选型指南：

一、基础参数匹配：材料与尺寸

1. 晶圆材料适配性

不同材料对切割技术有刚性需求：

硅基晶圆（Si）：常规刀片切割即可满足，刀片需选用金刚石涂层，线速度建议在300-400m/s

化合物半导体（GaAs、GaN）：建议采用激光隐形切割技术，波长需匹配材料吸收光谱（如355nm紫外激光）

超硬材料（SiC）：必须使用激光改质切割+裂片工艺，激光功率需达到30W以上

2. 晶圆尺寸兼容性

主流设备规格覆盖6-12英寸晶圆，需注意：

12英寸设备工作台需具备450mm以上行程

未来扩展性考量，选择可升级300mm→450mm的模块化机型

二、核心性能参数优化

1. 切割精度体系

定位精度：±1μm（刀片式）/±0.5μm（激光式）

切割道宽度：刀片式3-15μm，激光式1-5μm

崩边控制：先进机型可实现<2μm崩边（SEMI标准） 2. 产能与效率平衡 切割速度：刀片式6-20mm/s，激光式可达300mm/s 设备稼动率：配备自动换刀系统可提升至95% 多轴联动技术：高端机型支持6轴同步切割 三、工艺技术选择 1. 刀片切割系统 主轴转速：30,000-60,000rpm 刀片厚度：15-30μm金刚石刀片 适用场景：8英寸以下硅基晶圆量产 2. 激光切割系统 光束质量：M²<1.3 脉冲能量：＞50μJ@1MHz 优势领域：窄道切割（<30μm）、超薄晶圆（50μm以下） 四、关键子系统配置 1. 视觉定位系统 高精度机型应配置双CCD+红外对准，定位重复精度≤±0.3μm 具备AI缺陷识别功能，可自动补偿切割路径 2. 减震与温控 主动气浮隔振系统，振动抑制＞90% 恒温控制±0.1℃，确保热稳定性 五、成本效益分析 1. 设备投资模型 | 设备类型 | 购置成本（万美元） | 单晶圆切割成本（美元） | |-||| | 传统刀片 | 80-150 | 0.8-1.2 | | 激光切割 | 200-400 | 0.3-0.6 | 2. TCO综合评估 刀片耗材成本：约$0.2/片（按每刀片切割5000片计） 激光维护成本：年保养费约设备价5% 建议进行三年期ROI模拟计算 六、供应商评估维度 1. 技术响应时间：需承诺4小时远程诊断+48小时现场支持 2. 备件库存覆盖率：关键部件本地库存应＞90% 3. 工艺数据库：提供材料-参数匹配库≥100种方案 选择晶圆切割机时，建议采用"工艺模拟→设备DEMO→量产验证"三段式评估法。例如某第三代半导体厂在选型时，通过DOE实验发现：针对150μm厚SiC晶圆，激光功率35W、脉冲重叠率85%时，良率可从82%提升至95%，最终选定配备三光束调制功能的激光切割系统。决策过程中需建立包含工艺、设备、财务的跨部门评审机制，确保技术先进性与经济效益的平衡。

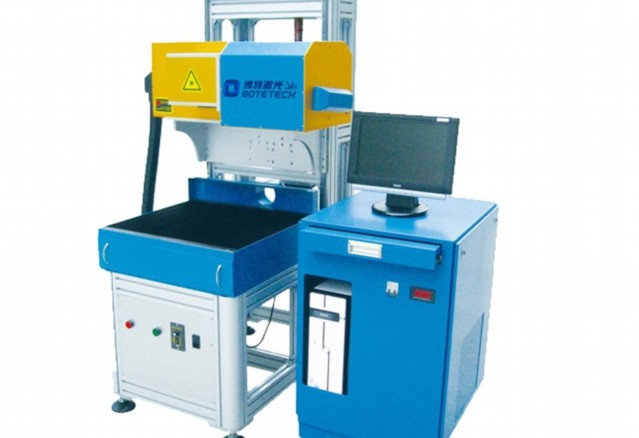

晶圆切割机：半导体制造中的精密分割工具

1. 定义与作用

晶圆切割机（Wafer Dicing Machine）是半导体制造后道工序中的核心设备，主要用于将完成集成电路加工的晶圆分割成独立的芯片单元（Die）。晶圆作为半导体制造的基底材料，通常由硅、碳化硅或砷化镓等材料制成，直径从6英寸到12英寸不等。经过光刻、刻蚀、沉积等数百道工序后，单颗芯片需通过切割工艺分离，此时晶圆切割机成为决定芯片良率的关键设备。

2. 工作原理与技术类型

现代晶圆切割技术主要分为两类：

机械刀片切割

采用高速旋转的金刚石刀片（转速达30,000-60,000 RPM）

刀片厚度仅15-35μm，切割深度精确到±1.5μm

适用于传统硅基材料，但存在机械应力导致边缘微裂纹的风险

激光隐形切割（Stealth Dicing）

使用超短脉冲激光（皮秒/飞秒级）穿透晶圆表层

通过热效应在材料内部形成改质层，结合扩膜工序实现分离

尤其适用于超薄晶圆（<50μm）和脆性化合物半导体 2023年行业数据显示，激光切割市场份额已提升至45%，在5G射频器件和功率半导体领域渗透率超过60%。 3. 核心组件与技术参数 典型设备包含五大系统： 1. 高精度运动平台：采用空气轴承和直线电机，定位精度达±0.1μm 2. 切割模块：刀片主轴或激光发生器（波长355/532nm，功率>10W）

3. 视觉对准系统：配备12MP CCD相机，可识别2μm的切割道标记

4. 冷却系统：纯水或去离子水冷却，流量控制精度±0.5ml/min

5. 减震基座：主动隔振系统可将振动控制在0.5μm/s以下

4. 行业应用扩展

第三代半导体：碳化硅（SiC）晶圆切割需采用激光+刀片复合工艺

先进封装：针对Fan-Out封装，开发出多轴联动切割技术

MicroLED制造：实现<10μm切割道宽度的巨量转移切割 MEMS传感器：应对多层堆叠结构的阶梯切割需求 5. 技术挑战与创新 当前行业面临三大技术瓶颈： 1. 超薄晶圆处理：100μm厚度晶圆的切割良率需从85%提升至95%以上 2. 异质集成切割：硅/玻璃/陶瓷复合结构的应力控制 3. 过程污染控制：将切割残渣颗粒度从5μm级降至1μm级 行业龙头公司正推进以下创新： 东京精密开发的AI切割参数优化系统，使调试时间缩短40% DISCO的DBG（Dicing Before Grinding）工艺将芯片厚度降至15μm ASMPT推出的激光等离子体复合切割技术提升GaN器件良率12% 6. 智能化发展趋势 新一代设备集成四大智能模块： 1. 数字孪生系统：通过虚拟仿真预判切割质量 2. 自适应控制：实时调节切割速度（1-300mm/s）和激光功率 3. 缺陷AI检测：基于深度学习的芯片边缘缺陷识别准确率达99.7% 4. 物联网平台：实现设备OEE（综合效率）从65%提升至85% 据SEMI预测，2025年全球晶圆切割机市场规模将突破38亿美元，其中支持300mm晶圆的全自动设备占比将超过70%。随着chiplet技术和3D封装的发展，切割精度要求将从目前的±5μm向±1μm迈进，推动设备厂商加速开发量子点传感和太赫兹检测等创新技术。 晶圆切割机作为半导体产业链的关键环节，其技术进步直接影响着芯片性能、成本及量产效率。在摩尔定律逼近物理极限的当下，切割工艺的创新将成为延续半导体产业发展的重要驱动力。
