晶圆切割机最大切割厚度

晶圆切割机作为半导体制造、光伏产业及微电子加工中的核心设备，其切割能力直接关系到产品良率和生产成本。其中，最大切割厚度是衡量设备性能的关键指标之一。本文将围绕晶圆切割机的技术原理、材料适应性、设备类型及行业趋势，系统解析其最大切割厚度的技术边界与影响因素。

一、晶圆切割技术分类与厚度极限

目前主流的晶圆切割技术可分为以下三类，其最大切割厚度差异显著：

1. 刀片切割（机械切割）

原理：采用金刚石刀片高速旋转实现物理切削。

厚度极限：传统刀片切割适用于100-1200μm厚度的晶圆，例如8/12英寸硅晶圆的典型厚度为775μm。对于特殊需求，通过优化刀片材质（如纳米级金刚石涂层）和冷却系统，部分设备可切割厚度达2mm的晶圆，但会面临碎片率上升和刀片损耗加快的问题。

典型案例：日本DISCO公司高精密刀片切割机对硅晶圆的最大标称厚度为1.5mm，实际量产中多控制在1mm以内。

2. 激光隐形切割（Stealth Dicing）

原理：利用超快脉冲激光在晶圆内部形成改质层，通过扩膜实现分离。

厚度极限：受激光穿透深度限制，目前紫外激光（355nm）对硅材料的最大有效切割厚度约为300μm，红外激光（1064nm）可达700μm。针对更厚的碳化硅（SiC）晶圆，需采用多焦点扫描技术，最大厚度约500μm。

技术突破：Coherent公司的Hybrid UV激光器通过波长调谐，已实现1mm厚玻璃晶圆的切割。

3. 等离子切割（Plasma Dicing）

原理：借助反应离子刻蚀（RIE）实现非接触式切割。

厚度极限：理论上可通过延长刻蚀时间处理任意厚度，但实际受制于成本与效率。经济切割厚度通常低于200μm，主要用于超薄晶圆（如50μm以下）的先进封装。

二、影响最大切割厚度的关键因素

1. 材料特性

硬度与脆性：碳化硅（莫氏硬度9.5）的切割厚度普遍比硅（莫氏硬度7）低30%-50%。

热导率：高导热材料（如GaN）在激光切割中需降低功率密度，间接限制切割厚度。

2. 设备参数

刀片转速：机械切割中，转速超过40,000 RPM时可提升厚晶圆切割稳定性。

激光峰值功率：飞秒激光器的功率密度需达到10^14 W/cm²级以实现厚材料改性。

3. 工艺优化

多程切割：对超过1mm的晶圆，采用分层渐进式切割可减少应力损伤。

冷却系统：低温氮气喷射可使刀片切割厚度提升15%-20%。

三、行业应用与前沿突破

1. 第三代半导体挑战

SiC和GaN晶圆因高硬度导致传统刀片切割厚度局限在200-400μm，而激光双光束技术（如滨松光子学的THz激光耦合系统）正推动其厚度能力向600μm突破。

2. 封装技术驱动

3D IC封装要求晶圆厚度低于50μm，促使等离子切割成主流；而功率器件需要800μm以上厚晶圆，催生复合切割工艺（如激光开槽+刀片精切）。

3. 跨行业扩展

在光伏领域，HJT电池用160μm硅片已普及，但TOPCon因结构强度需求采用180-200μm厚度，推动切割设备向兼容多厚度方向发展。

四、未来趋势与结论

随着材料创新与设备升级，晶圆切割厚度呈现两极分化：一方面，先进封装推动超薄切割（<10μm）技术发展；另一方面，功率半导体和MEMS器件需求使最大切割厚度向2-3mm延伸。当前行业共识是，单一技术难以通吃全厚度范围，混合切割（Hybrid Dicing）将成为主流方案。例如，激光预处理结合机械精切可安全处理1.8mm厚SiC晶圆，良率超过99%。未来，智能传感与实时厚度反馈系统的集成将进一步提升切割厚度的极限与精度。

晶圆切割机最大切割厚度的调整是一项涉及机械结构、工艺参数、材料特性等多因素的系统性工程。以下从技术原理、调整步骤及注意事项三个维度进行详细阐述，为操作人员提供专业指导：

一、技术原理与影响因素

1. 设备硬件限制

主轴行程：切割刀的最大垂直移动范围决定理论切割厚度，需确保Z轴行程大于目标厚度5%~10%以预留安全余量。

夹具设计：真空吸盘或机械夹持机构需适配晶圆厚度变化，过厚可能导致夹持不稳，需更换加长型夹具。

冷却系统：厚晶圆切割时冷却液流量需提升30%~50%，防止热累积导致刀片膨胀变形。

2. 刀具适配性

刀片厚度与直径：切割厚度超过常规时，建议采用厚度≥30μm的金刚石刀片，直径匹配公式：D=2(T+0.5mm)（T为目标厚度）。

刀刃结构：V型刀刃适用于厚切，刃口角度宜控制在15°~25°，平衡切割力与散热效率。

3. 材料力学特性

硅晶圆厚度每增加100μm，切割阻力上升约12%，需同步调整进给压力。

脆性材料（如GaAs）需采用”分步切割法”，每层切削深度≤50μm，总切割次数N=目标厚度/50μm。

二、操作调整流程

1. 设备能力验证

调取设备参数表，确认Z轴最大行程≥1.2倍目标厚度。

使用标准量块进行行程校准，误差应≤±3μm。

2. 刀具系统配置

安装加长刀柄，确保刀尖到主轴端面距离＞目标厚度+2mm。

进行动平衡测试，转速80000rpm时振动值应＜0.5μm。

3. 工艺参数优化

初设参数：

转速：30000~50000rpm（厚切取低值）

进给速度：0.5~2mm/s（每增加100μm厚度降速15%）

切割深度：采用渐进式，首次切割深度设为30%目标厚度

参数调试：

执行阶梯测试，每5次切割增加10%深度，监控崩边率（应＜5μm）和刀具温度（＜60℃）。

4. 冷却系统调整

切换高压冷却模式（压力＞2MPa），喷嘴角度调整为15°入射角。

采用乙二醇基冷却液，流量提升至5L/min，确保切槽内流体雷诺数＞4000。

5. 测试验证

使用 dummy晶圆进行试切，三次元测量仪检测：

切缝宽度波动＜±1.5μm

截面粗糙度Ra＜0.2μm

崩边尺寸＜10μm

三、关键注意事项

1. 安全规范

当切割厚度超过设备标称值80%时，需将进给加速度限制在0.3G以下。

安装防护罩并开启气压监测，防止晶圆碎裂飞溅。

2. 过程监控

实时采集AE（声发射）信号，设定振幅阈值＜70dB为正常范围。

采用红外热像仪监控切割区温度，梯度变化应＜10℃/mm。

3. 维护要求

每切割200μm厚度累计4小时后，需检查主轴径向跳动（应＜1μm）。

冷却液需每8小时过滤一次，颗粒物控制＞0.5μm过滤精度。

四、典型应用案例

某12英寸晶圆厂需切割800μm厚TSV晶圆，原设备标称最大厚度600μm。通过以下调整实现：

1. 更换行程12mm的加长Z轴模组

2. 采用30mm直径、40μm厚金刚石刀片

3. 参数设置：35000rpm/0.8mm/s，分16次切割（每次50μm）

4. 冷却液压力提升至2.5MPa

最终达成崩边控制8.2μm，刀具寿命达1200米切割长度。

通过系统性优化设备硬件、工艺参数及监控手段，晶圆切割机可安全突破标称厚度限制，但需严格遵循渐进调试原则。建议建立厚度-参数对应数据库，并定期进行设备能力验证，确保工艺稳定性。

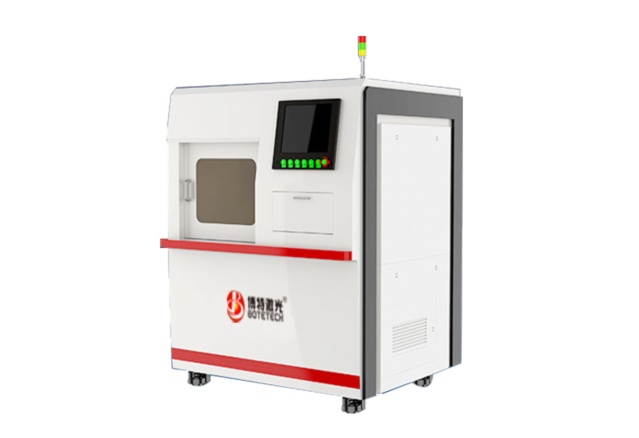

晶圆切割机切割技术：半导体制造的核心工艺

在半导体制造流程中，晶圆切割（Wafer Dicing）是将完成电路制造的整片晶圆分割成独立芯片（Die）的关键工序。作为半导体封装的前道工艺，切割质量直接影响芯片性能和良率。晶圆切割机通过精密机械与智能控制系统，实现了微米级精度的切割作业，其技术演进深刻反映了半导体产业对效率与精度的极致追求。
