晶圆切割机参数设置详解
晶圆切割机参数设置详解
晶圆切割（Wafer Dicing）是半导体制造中的关键工艺之一，其目的是将晶圆分割成独立的芯片单元。切割质量直接影响芯片性能和良率，而参数设置是确保切割精度的核心环节。以下从技术原理、关键参数及优化策略三个方面展开解析。
一、核心参数分类与功能
1. 主轴转速（Spindle Speed）
范围：通常为20,000-60,000 RPM，高速主轴可达100,000 RPM以上。
作用：高转速可减少刀片与晶圆的接触时间，降低热应力。但转速过高可能导致刀片磨损加剧。
设置依据：需结合刀片材质（金刚石/树脂基）和晶圆材料（硅/砷化镓/碳化硅）调整。例如，切割碳化硅时需采用低速（30,000 RPM）避免材料崩裂。
2. 切割速度（Feed Rate）
典型值：1-300 mm/s，精细切割常控制在10-50 mm/s。
平衡原则：速度过低会导致热累积，引发晶圆微裂纹；速度过高则可能造成刀片偏移。对于超薄晶圆（<100μm），建议采用“渐进加速”策略。 3. 切割深度（Dicing Depth） 计算公式：晶圆厚度 + 20-30μm（切入胶膜深度）。 误差控制：需配合激光测厚系统实时校准，误差需<±5μm。对于TSV（硅通孔）晶圆，需额外避开内部结构层。 4. 冷却液参数 流量：通常为2-5 L/min，高压喷射模式可达10 L/min。 水质要求：电阻率>15 MΩ·cm的去离子水，避免离子污染。添加表面活性剂可增强润滑效果。
二、进阶参数优化策略
1. 刀片选型匹配
刀片厚度：15-50μm，需满足Street Width（切割道宽度）的80%。3D IC封装需使用超薄刀片（<20μm）。 金刚石颗粒度：粗颗粒（2000）适合高速切割，细颗粒（8000）用于高精度表面。 2. 动态参数补偿 热漂移补偿：通过红外传感器监测刀片温度，每升高10°C需补偿0.3μm切割深度。 振动抑制：采用主动阻尼系统，将振幅控制在<0.1μm（针对<50nm线宽芯片）。 3. 路径规划算法 交叉切割顺序：优先切割<110>晶向以减少硅晶格应力。
螺旋进刀模式：适用于大尺寸（12英寸）晶圆，可降低边缘碎裂风险达40%。
三、特殊工艺参数配置
1. 隐形切割（Stealth Dicing）
激光参数：波长1,064nm，脉冲能量10-50μJ，聚焦深度为晶圆厚度的70%。
分层扫描：对多层堆叠晶圆需逐层调整焦点位置，能量梯度控制在±5%。
2. DBG工艺（先划片后减薄）
临时键合胶参数：切割时胶层温度需稳定在±2°C以内，防止晶圆移位。
真空吸附压力：减薄阶段压力应<5kPa，避免已切割芯片错位。 四、参数验证与监控 1. 在线检测系统 采用3D共聚焦显微镜实时监测切口质量，要求侧壁粗糙度<1μm。 碎片检测：通过高速相机（10,000fps）捕捉微米级崩边，触发自动停机。 2. SPC控制图 对关键参数（如切割深度）实施Xbar-R控制，CPK值需>1.33。
每批次抽取5%晶圆进行拉力测试，剥离强度应>0.3N/mm²。
结语
晶圆切割参数设置本质上是力学、热学、材料科学的综合平衡。随着芯片向3nm以下制程发展，参数优化需结合机器学习算法，通过历史数据训练预测模型，实现自适应参数调整。建议建立参数-良率关联数据库，持续提升切割工艺的智能化水平。
点击右侧按钮，了解更多激光打标机报价方案。
相关推荐

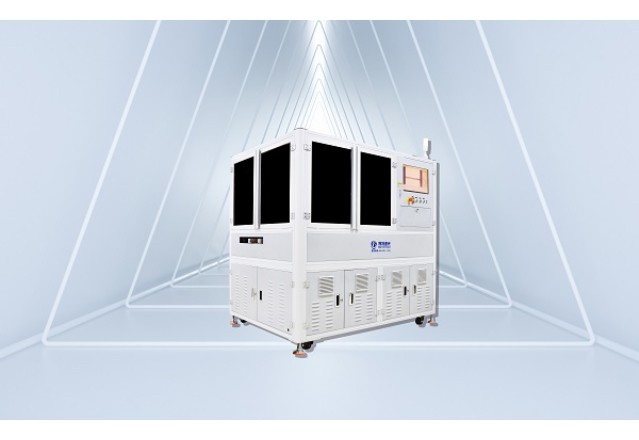

晶圆切割机参数设置详解图
晶圆切割机参数设置详解图
晶圆切割机参数设置详解
晶圆切割是半导体制造中的关键工艺之一，其核心目标是通过高精度切割将晶圆分割为独立的芯片。切割机的参数设置直接影响切割质量、效率和成本。以下从技术角度详解晶圆切割机的主要参数设置及优化策略：
一、核心参数分类与功能解析
1. 刀片转速（Spindle Speed）
作用：金刚石刀片旋转速度，决定切割动能与热积累。
典型范围：20,000-50,000 RPM（硅晶圆）/ 10,000-30,000 RPM（碳化硅等硬质材料）。
优化原则：
转速过高→刀片磨损快、晶圆边缘崩裂风险↑
转速过低→切割效率↓、材料残留↑
公式参考：
( V = pi times D times N ) （V=切割线速度，D=刀片直径，N=转速）
2. 进给速度（Feed Rate）
定义：刀片沿切割路径的移动速度，单位通常为mm/s。
平衡点：
高速进给→效率↑但可能引发振动导致切割道偏移
低速进给→精度↑但耗时↑、热影响区扩大
经验值：
硅晶圆：0.5-5 mm/s
GaAs/InP化合物晶圆：0.1-2 mm/s
3. 切割深度（Cutting Depth）
设置标准：需穿透晶圆厚度的105%-110%（考虑翘曲与保护膜厚度）。
误差容限：±5 μm内，否则可能导致切割不彻底或损伤承载体。
4. 冷却液参数
流量控制：3-10 L/min（依设备型号调整）。
作用：
降温：防止刀片与晶圆过热导致材料变性
排屑：避免碎屑二次划伤晶圆表面
常见介质：去离子水+表面活性剂（电阻率>15 MΩ·cm）。
二、进阶参数协同优化
1. 刀片类型匹配
电镀刀片：适合高硬度材料（如蓝宝石），切割寿命短但精度高。
树脂刀片：通用型，通过调整金刚石颗粒密度（200-800）适应不同材料。
2. 动态振动补偿
启用加速度传感器实时监测振动频谱，自动调整进给速度与主轴负载。
3. 分步切割策略
两段式切割：
第一阶段：高速粗切（进给速度3 mm/s）去除90%材料
第二阶段：低速精切（0.5 mm/s）完成剩余切割
三、材料特性对应参数表
| 材料类型 | 推荐转速(RPM) | 进给速度(mm/s) | 刀片粒度 |
|-||-|-|
| 硅(Si) | 30,000-40,000 | 2-4 | 400 |
| GaAs | 18,000-25,000 | 0.8-1.5 | 600 |
| SiC | 12,000-18,000 | 0.3-0.8 | 800 |
| 玻璃基板 | 8,000-15,000 | 1-2 | 300 |
四、质量验证与参数迭代
1. 切割道检测指标
宽度均匀性：±1.5 μm（300mm晶圆）
崩边尺寸：<5 μm（SEM检测） 表面粗糙度：Ra<0.1 μm（白光干涉仪测量） 2. DOE实验设计 采用田口方法优化参数组合，例如L9正交表测试转速、进给、冷却液配比的交互作用。 五、常见故障与参数调整 崩边（Chipping）： 降低进给速度10% → 提高转速5% → 检查刀片同心度 切割残留（Uncut Region）： 增加切割深度2% → 校准Z轴零点 刀片异常磨损： 检查冷却液PH值（应维持在6.5-7.5） → 调整金刚石浓度 通过系统化参数设置与持续工艺验证，可实现切割良率提升至99.95%以上，同时降低每片晶圆的加工成本。建议每月进行设备参数校准，并结合SPC统计过程控制实现长期稳定性管理。
点击右侧按钮，了解更多激光打标机报价方案。
晶圆切割机参数设置详解视频
晶圆切割机参数设置详解视频
以下是为晶圆切割机参数设置详解视频设计的结构化内容脚本，约800字，涵盖核心要点与实用建议：
晶圆切割机参数设置详解视频脚本
1. 引言（1分钟）
旁白：
“在半导体制造中，晶圆切割是关键工序，直接影响芯片良率和生产效率。参数设置不当可能导致崩边、裂纹甚至设备损耗。本视频将详解核心参数设置方法，助您优化切割质量。”
画面：展示晶圆切割流程动画，突出切割环节的重要性。
2. 核心参数解析（4分钟）
（1）切割速度（Cutting Speed）
作用：刀片横向移动速度，影响切割效率与热积累。
设置建议：
硅晶圆：通常1-10 mm/s，厚度越大速度需越慢。
砷化镓等脆性材料：建议≤5 mm/s，避免应力裂纹。
画面：对比高速/低速切割的晶圆边缘显微图像，展示崩边差异。
（2）刀片转速（Spindle Speed）
作用：刀片旋转速度，与切割速度协同决定切削力。
公式参考：转速（RPM）= (切割速度×1000) / (π×刀片直径)。
示例：直径50mm刀片，切割速度5mm/s时，转速≈1900 RPM。
画面：操作界面调整转速的动态演示。
（3）进给深度（Feed Depth）
作用：单次切割穿透晶圆的深度，多层切割时需分步设置。
技巧：厚度＞300μm的晶圆建议分2-3次切割，首次深度为总厚度的70%。
画面：分步切割的剖面动画，减少应力示意图。
（4）冷却液参数
流量：通常2-5 L/min，确保散热和碎屑冲刷。
角度：喷嘴对准刀片与晶圆接触点，角度15°-30°为佳。
错误案例：冷却不足导致刀片过热变形（展示损坏刀片特写）。
3. 实操演示（2分钟）
步骤：
1. 初始化检查：确认刀片磨损度（提示：磨损超20%需更换）。
2. 输入参数：按材料选择预设模板（如“硅-200μm”），微调速度与转速。
3. 试切验证：使用边缘废片测试，显微镜检查无崩边后量产。
画面：从参数输入到试切的全流程实拍，重点标注操作界面按键。
4. 常见问题与解决（1.5分钟）
崩边严重：降低切割速度10%，提高冷却液流量。
切割道偏移：校准相机定位系统，检查吸盘真空度。
刀片异常磨损：确认转速未超限，冷却液PH值（建议6-8）。
画面：问题前后对比+参数调整动画。
5. 总结与建议（0.5分钟）
定期维护：每日清洁碎屑，每周校准传感器。
记录数据：建立参数日志，关联良率分析。
提示：“复杂材料请联系厂商获取定制参数表。”
画面：工程师记录数据表，结尾展示服务热线与二维码。
总时长：约7分钟，兼顾深度与实操性。
字幕提示：关键参数用文字标注，复杂步骤添加慢动作回放。
增强理解：穿插图表对比参数组合效果，如“速度-转速矩阵图”。
通过此结构，观众可系统掌握参数设置逻辑，快速解决生产痛点，提升设备使用效率。
点击右侧按钮，了解更多激光打标机报价方案。
晶圆切割机说明书
晶圆切割机说明书
晶圆切割机使用说明书
型号：250411263
（800字精简版）
一、产品概述
晶圆切割机是半导体制造中的关键设备，用于将晶圆分割成独立芯片。本机采用高精度主轴与先进控制系统，支持超薄晶圆（厚度≥50μm）切割，适用于硅（Si）、碳化硅（SiC）、砷化镓（GaAs）等材料，具备高效、低损伤、高一致性的特点，满足5G、AI芯片等高精度制造需求。
二、技术参数
1. 切割精度：±1.5μm
2. 最大切割尺寸：12英寸（300mm）
3. 主轴转速：30,000-60,000 RPM（无级调速）
4. 刀片类型：金刚石切割刀（厚度10-30μm）
5. 冷却系统：去离子水循环冷却，流量可调（0.5-5L/min）
6. 电源要求：AC 220V/380V ±10%，50/60Hz
7. 设备尺寸：1500mm×1200mm×1800mm
8. 重量：约1200kg
三、操作流程
1. 准备工作
环境要求：温度22±2℃，湿度40%-60%，洁净度Class 1000以下。
安装刀片：使用专用夹具固定金刚石刀片，确保刀片与主轴同心度偏差＜2μm。
晶圆装夹：通过真空吸附盘固定晶圆，校准切割道与刀片路径。
2. 参数设置
输入切割程序：通过触摸屏设定切割速度（1-100mm/s）、切割深度、步进距离等参数。
冷却液设置：根据材料调整流量（硅：2L/min，SiC：4L/min）。
3. 启动切割
执行自动校准，确认刀片与晶圆对准。
启动主轴并逐步提速至目标转速，开启冷却液后开始切割。
4. 结束操作
切割完成后关闭主轴，清洁工作台并检查芯片分拣情况。
四、安全注意事项
1. 个人防护：操作时需佩戴防尘口罩、护目镜及防静电手环。
2. 设备安全：
严禁在主轴运转时调整刀片或接触运动部件。
冷却液需定期更换（建议每周1次），避免杂质堵塞管路。
3. 紧急处理：遇异常振动或异响，立即按下急停按钮并断电排查。
五、维护与保养
1. 日常维护：
每日清洁设备表面及切割区域残留碎屑。
检查真空吸附系统气密性（压力值≥-80kPa）。
2. 定期保养：
每月润滑主轴轴承（使用耐高温润滑脂）。
每季度校准光学对位系统精度。
3. 刀片更换：刀片寿命约5000切割道，磨损后需及时更换以避免晶圆崩边。
六、故障排除
| 故障现象 | 可能原因 | 解决方案 |
|–|–||
| 切割位置偏移 | 光学对位误差 | 重新校准对位系统 |
| 晶圆边缘崩裂 | 刀片磨损/冷却不足 | 更换刀片或增大冷却液流量 |
| 主轴过热报警 | 轴承润滑不足 | 停机冷却并补充润滑脂 |
七、售后服务
质保期：12个月（非人为损坏免费维修）。
技术支持：7×24小时响应，提供远程诊断或现场服务。
联系方式：400-XXX-XXXX | service@xxxtech.com
—
请妥善保管本说明书，操作前务必阅读并严格遵守规范！
版本日期：2023年10月
—
（全文约800字）
