PCB在线激光镭雕机工作流程详解
PCB在线激光镭雕机工作流程详解

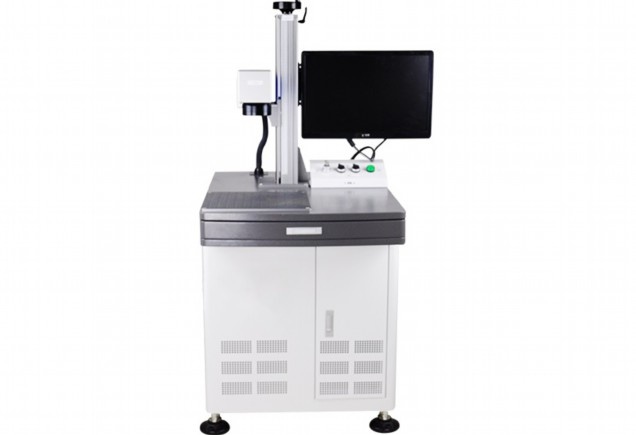

一、设备启动与初始化
PCB在线激光镭雕机的工作流程始于系统启动与初始化阶段：
1. 电源启动：接通主电源，启动控制系统
2. 自检程序：设备自动进行硬件检测，包括激光器、振镜系统、冷却装置、运动平台等关键部件
3. 软件加载：导入镭雕程序文件，初始化加工参数
4. 定位校准：完成相机定位系统的校准，确保视觉识别精度
5. 环境检测：监测工作区域温度、湿度等环境参数，确保符合加工要求
二、PCB板定位与识别
精确定位是保证镭雕质量的关键环节：
1. 自动上板：通过传送带或机械手将PCB板送入加工区域
2. 视觉定位：
– 高分辨率工业相机捕捉PCB基准点(Mark点)
– 图像处理系统计算PCB实际位置与理论位置的偏差
– 自动补偿坐标偏移，确保雕刻位置精确
3. 板面检测：识别PCB表面状况，自动调整焦距和能量参数
三、激光镭雕加工
核心加工阶段按照预设程序执行：
1. 参数设置调用：
– 根据材料类型调用预设参数库(金属/非金属、铜层厚度等)
– 自动调整激光功率(通常20W-50W)、频率(20kHz-100kHz)、速度(100mm/s-2000mm/s)
2. 动态聚焦：
– Z轴自动调整保持最佳焦平面
– 实时补偿PCB板翘曲变形带来的高度变化
3. 精密雕刻：
– 振镜系统控制激光束按矢量路径运动

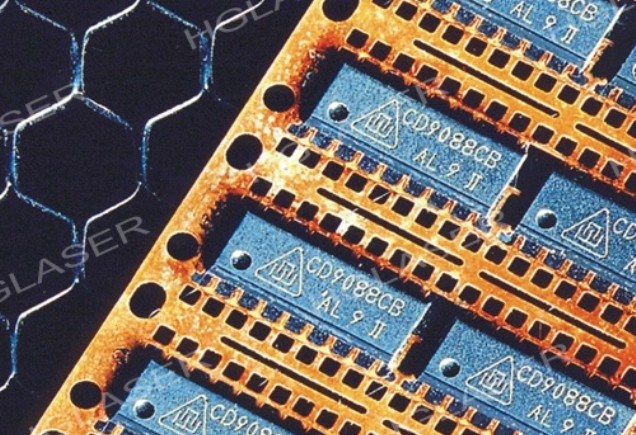

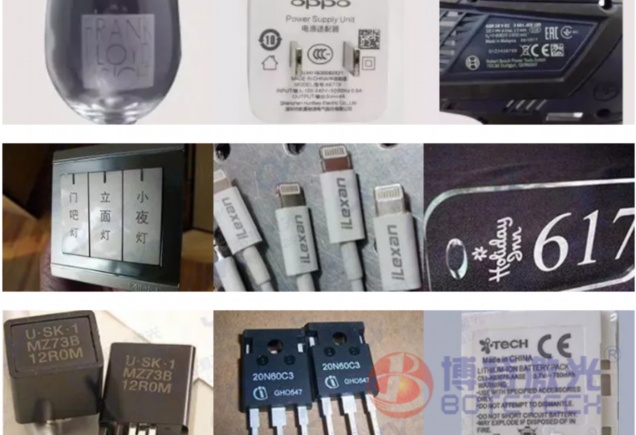

– 完成字符(文字/数字)、条形码、二维码、LOGO等内容的雕刻
– 典型雕刻深度10-50μm，线宽可达0.05mm
4. 实时监控：
– 功率传感器监测激光输出稳定性
– 红外测温监控加工区域温度
– 出现异常自动暂停并报警
四、质量检测与验证
加工后立即进行质量确认：
1. 自动光学检测(AOI)：
– 高倍率相机采集镭雕区域图像
– 对比设计文件验证内容正确性
– 检测字符清晰度、位置精度(误差<±0.05mm) 2. 深度检测：共焦传感器测量雕刻深度一致性 3. 可读性测试：OCR识别验证字符机器可读性 五、PCB板流转与数据记录 完成加工后的处理流程： 1. 自动下板：将加工完成的PCB板传送至下一工序 2. 数据记录： - 保存每块板的加工参数、时间戳、操作员信息 - 生成完整的加工日志和质量报告 3. 设备维护： - 自动统计激光器工作时间 - 提示定期维护保养周期 六、异常处理机制 全流程的智能监控系统： 1. 实时报警：对偏移超限、能量异常、散热不良等情况立即报警 2. 自动补偿：对轻微偏差自动进行参数补偿 3. 断点续雕：意外中断后可精确定位继续加工 4. 防错设计：通过条码/RFID确保PCB板与加工文件匹配 技术特点 1. 高精度：重复定位精度可达±0.01mm 2. 高效率：典型加工速度0.5-2秒/板(视内容复杂度) 3. 非接触：避免传统机械雕刻的应力损伤 4. 灵活性：可随时更改雕刻内容而不需更换模具 5. 环保性：无耗材、无化学污染 现代PCB激光镭雕机通过上述系统化的工作流程，实现了高效、精准、可靠的自动化加工，满足了电子产品对PCB标识日益提高的要求，成为智能制造环节中不可或缺的关键设备。
