PCB在线激光镭雕机技术参数

PCB在线激光镭雕机参数设置指南

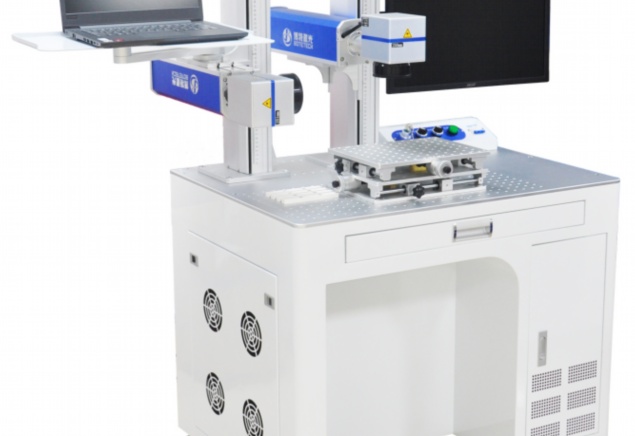

一、设备概述

PCB在线激光镭雕机是专为印刷电路板(PCB)标记设计的自动化设备，采用激光技术实现高精度、非接触式的永久性标记。该设备可完成产品序列号、二维码、条形码、LOGO及各种文字图案的雕刻，广泛应用于电子制造领域。

二、核心参数设置

1. 激光参数设置

– 激光功率：通常设置在10%-90%之间，PCB表面处理不同需调整

FR4基材：30-50W

阻焊层雕刻：20-40W

金属表面：50-80W

– 脉冲频率：5-100kHz，高频适合精细标记，低频适合深度雕刻

– 波长：通常为1064nm(光纤激光)或355nm(紫外激光)

– 光束质量：M²<1.3，确保聚焦光斑细小 2. 运动控制参数 - 雕刻速度：100-2000mm/s，根据标记要求调整 精细文字：100-300mm/s 普通标记：500-1000mm/s 大面积填充：1500-2000mm/s - 加速度：1-10m/s²，影响生产效率 - 重复定位精度：±0.01mm，确保多次雕刻一致性 3. 光学系统参数 - 聚焦镜焦距：100-200mm，影响工作距离和光斑大小 - 光斑直径：0.02-0.1mm，决定雕刻精细度 - 离焦量：±0.5mm，用于调整雕刻效果 三、工艺参数优化 1. 雕刻深度控制 - 浅层雕刻(5-20μm)：用于表面标记 - 深层雕刻(20-100μm)：用于需要穿透阻焊层的应用 - 通过功率、速度和离焦量组合控制深度 2. 填充参数 - 填充线间距：0.02-0.2mm，影响填充密度 - 填充角度：0°、45°、90°等，避免各向异性 - 填充方式：单向、双向、螺旋等 3. 特殊材料处理 - 高频板：降低功率，提高频率 - 柔性板：减小热影响区，采用脉冲模式 - 金属基板：增加功率，降低速度 四、自动化集成参数 - 触发延迟：0-100ms，与传送带同步 - 通讯协议：支持RS232、TCP/IP、PROFINET等 - I/O接口：光电传感器、急停、门锁等信号对接 - 条码识别：OCR/OCV参数设置，确保可读性 五、维护与校准参数 - 激光器校准：每月一次，功率衰减监测 - 光路校准：每周检查，确保光束居中 - 导轨润滑：定期保养周期设置 - 聚焦镜清洁：每班次检查污染情况 六、安全参数设置 - 防护等级：IP54以上 - 安全光幕：响应时间<10ms - 急停响应：<50ms切断激光 - 排烟系统：风量匹配雕刻材料 通过合理设置上述参数，可确保PCB在线激光镭雕机在高效生产的同时，达到最佳的标记质量和设备稳定性。操作人员应根据具体材料、工艺要求和生产环境进行微调，并做好参数记录以便追溯和优化。

PCB在线激光镭雕机是一种高精度、高效率的工业设备，广泛应用于印刷电路板（PCB）的标记、雕刻和微加工。其参数设置直接影响加工质量、效率及设备稳定性。以下是关键参数及其作用的详细分析：

1. 激光波长（Laser Wavelength）

– 作用：决定激光与材料的相互作用方式。PCB加工常用紫外激光（355nm）、绿光（532nm）或光纤激光（1064nm）。

– 紫外激光：适用于高精度标记，对铜、陶瓷等材料吸收率高，热影响区小。

– 光纤激光：适合深雕刻或金属材料，但热影响较大。

– 影响：波长选择错误可能导致标记不清、材料烧焦或效率低下。

2. 激光功率（Laser Power）

– 作用：控制激光能量输出，直接影响雕刻深度和速度。

– 低功率（<10W）：适合表面标记（如文字、二维码）。 - 高功率（>30W）：用于深雕或切割多层PCB。

– 调节原则：功率过高可能烧蚀材料，过低则无法完成加工。

3. 脉冲频率（Pulse Frequency）

– 作用：单位时间内激光脉冲次数（Hz或kHz），影响加工精细度和速度。

– 高频（>50kHz）：适合精细标记，但可能降低单脉冲能量。

– 低频（<20kHz）：用于深雕，但边缘可能粗糙。 - 匹配建议：高频用于薄铜箔，低频用于厚材料或切割。 4. 光斑直径（Spot Size） - 作用：激光聚焦后的光斑大小，决定加工分辨率。 - 小光斑（<20μm）：高精度，适合微细线路或小字符。 - 大光斑（>50μm）：提高速度，但细节表现差。

– 优化方向：需根据PCB最小线宽选择，通常通过透镜调整。

5. 扫描速度（Scanning Speed）

– 作用：激光头移动速度（mm/s），影响加工效率和热积累。

– 高速（>2000mm/s）：适合浅标记，效率高但可能深度不均。

– 低速（<500mm/s）：深雕或高精度需求，但耗时增加。 - 平衡点：需与功率、频率协同调节，避免材料过热或能量不足。 6. 重复精度（Repetition Accuracy） - 作用：设备多次定位的一致性（通常±1μm内），对多层PCB对齐至关重要。 - 影响因素：机械结构刚性、导轨和伺服系统性能。 7. 焦距（Focal Length） - 作用：激光聚焦镜的焦距决定能量密度和工作距离。 - 短焦距：能量集中，适合精细加工，但工作距离短。 - 长焦距：适应不平整表面，但能量密度降低。 - 调整方法：自动对焦系统可提升不同厚度PCB的适应性。 8. 填充间距（Hatch Spacing） - 作用：激光扫描路径的间隔（如0.01mm），影响填充区域的均匀性。 - 应用场景：二维码需密间距，而粗线条可放宽以提升速度。 9. 冷却系统参数 - 作用：激光器和光学元件的温度控制，直接影响输出稳定性。 - 关键值：水温（通常20±1℃）、流量（≥5L/min）。 10. 环境参数 - 温湿度：建议温度20-25℃、湿度40-60%，防止光学元件结露或材料变形。 - 除尘：避免加工区粉尘干扰光路。 参数协同优化案例 以标记PCB二维码为例： 1. 紫外激光（355nm）确保铜面高吸收率。 2. 功率10W+频率80kHz实现无热损伤浅雕。 3. 光斑15μm+速度1500mm/s平衡效率与清晰度。 4. 填充间距0.02mm保证灰度均匀。 总结 PCB激光镭雕机的参数需根据材料特性（铜、FR4、陶瓷等）、加工目标（标记/切割）及产能需求动态调整。精确的参数组合可提升良品率、延长设备寿命，是智能制造的关键环节。操作人员需通过实验验证最佳参数，并定期校准光学系统以维持性能。

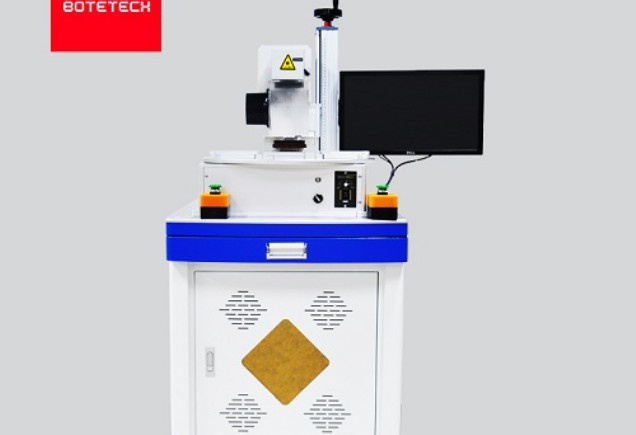

镌刻未来：激光镭雕设备如何重构现代制造的微观秩序

在东莞一家精密电子元件生产车间里，一束肉眼几乎不可见的激光正以微米级的精度在金属表面舞动。转瞬间，一组复杂的二维码图案便永久镌刻在零件上，整个过程没有物理接触，没有材料变形，只有激光与物质相互作用时发出的细微”嘶嘶”声。这一幕正在全球无数工厂中重复上演，激光镭雕设备以其独特的加工方式，正在重塑现代制造业的微观秩序，成为工业4.0时代不可或缺的精密”雕刻师”。

激光镭雕的核心原理是利用高能量密度激光束使材料表面瞬间汽化或发生化学变化，从而留下永久标记。与传统的机械雕刻、油墨印刷相比，这种技术具有无可比拟的优势：非接触加工避免了材料应力变形，适用于各种硬度材质；高达0.01mm的定位精度能满足最严苛的微加工需求；计算机控制的灵活性使图案变更只需轻点鼠标。从航空航天部件的序列号打标，到医疗手术器械上的精细刻度，再到智能手机内部元件的隐形编码，激光镭雕已渗透到高端制造的毛细血管中。

在产业升级的大背景下，激光镭雕设备正经历着技术裂变式的创新。光纤激光器的普及使系统体积缩小了60%的同时功率提升3倍；智能视觉定位系统实现了”拍摄-识别-校正-加工”全自动流程，将人工干预降至最低；而云端数据库与镭雕设备的直接对接，则使大规模个性化定制成为可能。上海某汽车零部件供应商采用新一代激光镭雕系统后，其VIN码打标错误率从原来的万分之五降至零，设备综合效率(OEE)提升27%。这些技术进步不仅解决了传统标记方式的痛点，更创造了前所未有的应用场景。

激光镭雕的价值链重构效应正在显现。在消费电子领域，它实现了产品从生产到报废的全生命周期追溯；在新能源行业，激光在电池极片上的精密刻槽使能量密度提升15%；甚至在艺术品复制领域，激光镭雕能以亚微米级还原雕塑作品的每一处肌理。更深远的影响在于，它将”可追溯性”这一现代制造的核心要求变得可操作——德国工业4.0战略中设想的”每个零件都能讲述自己的故事”，正是依赖激光镭雕提供的永久性数字身份标记。这种微观层面的信息承载能力，正在改变产品的生产组织方式。

中国激光镭雕产业呈现出”应用领先，核心追赶”的独特发展态势。2022年，我国工业激光设备市场规模突破800亿元，其中镭雕设备占比约30%，年增长率保持在15%以上。深圳某企业开发的紫外激光打标机已出口至40多个国家，在3C电子行业占据全球25%的市场份额。然而在超快激光器、高精度振镜等核心部件上仍依赖进口，这种”腰部发力”的产业现状既反映了中国制造的适应性创新能力，也凸显了基础研发的短板。随着国家制造业创新中心的建设和专精特新企业的培育，正向研发的生态正在形成。

站在智能制造的维度审视，激光镭雕设备已超越单纯的标记工具角色，成为连接物理世界与数字世界的微观接口。当每个零件都携带激光刻印的独特身份码，整个制造系统便获得了前所未有的透明度与控制力。可以预见，随着激光技术的持续进步和工业互联网的深度融合，未来的激光镭雕系统将具备自感知、自决策能力，在原子尺度上构建人、机、物的精确对话。这种微观秩序的建立，或许正是中国制造从规模优势向质量优势跃迁的关键密码。在不可见的激光轨迹中，正书写着可见的产业未来。
