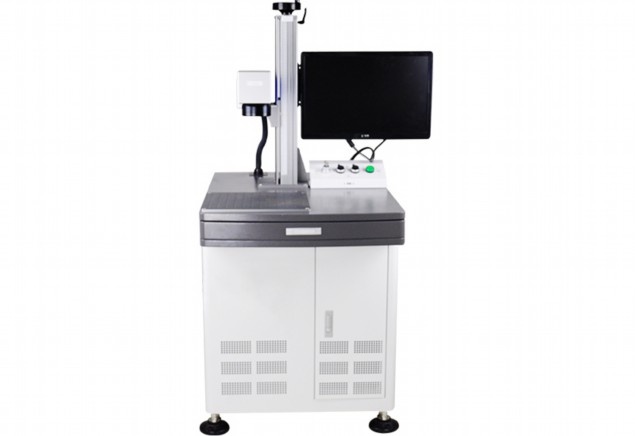

PCB在线激光镭雕机红光和标刻对应不起来

PCB在线镭雕机红光指示异常分析报告

问题描述

我司PCB在线镭雕机在正常工作时，原本应显示完整图案或十字线的红光指示系统，目前仅显示单个光点，严重影响操作人员对位精度和工作效率。

可能原因分析

1. 光学系统故障

– 激光二极管衰减：红光指示系统的激光二极管可能因长期使用出现衰减，导致输出功率不足

– 透镜组污染/偏移：光学透镜表面可能积累灰尘或油污，或透镜位置发生偏移

– 光束整形元件失效：用于将单点扩展为图案的光学元件（如衍射片）可能脱落或损坏

2. 电路控制系统问题

– 驱动电路异常：红光指示系统的驱动电路可能出现电压不稳或元件老化

– 控制信号丢失：来自主控板的图案控制信号可能中断，导致默认退回单点模式

– 电源供应不足：红光系统供电线路可能出现接触不良或功率不足

3. 机械结构问题

– 调节机构松动：光路调节螺丝可能松动导致光路偏离

– 振动导致位移：设备长期振动可能使光学组件位置发生微小变化

– 冷却系统失效：激光二极管过热保护导致输出功率降低

4. 软件设置问题

– 参数误设置：可能被意外更改为单点模式

– 固件异常：控制软件可能出现bug或需要升级

– 校准数据丢失：存储的校准参数可能损坏

排查步骤建议

1. 初步检查

– 检查设备操作界面，确认红光模式设置是否正确

– 观察其他功能是否正常，判断是否为独立故障

– 查看设备错误日志记录

2. 光学检查

– 关机后使用专用清洁工具清理光学窗口

– 检查各光学元件固定情况，确认无松动

– 使用功率计测量激光二极管实际输出

3. 电路检查

– 测量驱动板输出电压是否稳定

– 检查信号线连接是否牢固

– 使用示波器检测控制信号波形

4. 功能测试

– 尝试恢复出厂设置

– 进行系统自检程序

– 连接调试端口查看实时状态

解决方案建议

短期应急方案

1. 清洁光学元件表面

2. 重新插拔信号连接线

3. 重启设备并加载备份参数

中长期解决方案

1. 更换老化的激光二极管组件

2. 更新设备控制软件至最新版本

3. 建立定期光学系统校准制度

4. 考虑增加备用红光指示系统

预防措施

1. 建立设备使用日志，记录激光工作时长

2. 每季度进行预防性光学系统维护

3. 操作人员培训，避免误操作

4. 保持设备工作环境清洁，控制温湿度

结论

红光指示系统单点显示问题可能由多种因素导致，建议按照先软件后硬件、先简单后复杂的顺序进行系统排查。该故障不仅影响生产效率，长期使用可能导致对位精度下降，造成产品不良率上升，建议尽快安排专业技术人员进行检修维护。

PCB在线镭雕机红光与激光位置偏差问题分析

问题描述

在PCB在线镭雕机(型号250409106)的操作过程中，发现定位红光与实际雕刻激光不在同一位置，存在明显的对位偏差。这种偏差会导致实际雕刻位置与预期位置不符，严重影响PCB板的加工精度和质量。

可能原因分析

1. 光学系统校准失效

– 红光指示系统与激光雕刻系统的光路未正确校准

– 反射镜或透镜位置发生偏移

– 光路中的光学元件松动或位移

2. 机械结构问题

– X-Y轴运动平台与光学系统的安装位置不匹配

– 机械传动部件磨损导致定位精度下降

– 设备在运输或使用过程中受到冲击导致结构变形

3. 软件参数设置错误

– 红光与激光的补偿参数设置不当

– 坐标系转换参数错误

– 系统校准数据丢失或损坏

4. 环境因素影响

– 温度变化导致设备结构热变形

– 振动干扰影响系统稳定性

– 灰尘污染光学元件表面

解决方案

1. 系统重新校准

执行完整的设备校准流程：

– 使用标准校准板进行基准定位

– 调整红光指示系统的位置，使其与激光焦点重合

– 在X/Y轴多个位置验证校准效果

– 保存校准参数至系统

2. 机械调整与检查

– 检查并紧固所有光学元件安装座

– 验证X-Y运动平台的直线度和垂直度

– 检查传动系统(导轨、丝杠等)的磨损情况

– 必要时更换磨损部件

3. 软件参数验证与设置

– 检查并重新输入红光-激光偏移补偿参数

– 验证并更新坐标系转换矩阵

– 恢复出厂校准参数(必要时)

– 更新设备控制软件至最新版本

4. 环境控制措施

– 确保设备工作环境温度稳定(建议23±2°C)

– 减少设备工作区域的振动源

– 定期清洁光学元件表面

– 保持设备工作区域清洁

预防措施

1. 定期维护计划

– 制定每月光学系统检查计划

– 每季度执行全面校准

– 建立设备状态记录档案

2. 操作人员培训

– 加强设备校准操作培训

– 建立标准操作流程(SOP)

– 培训操作人员识别早期偏差迹象

3. 质量控制措施

– 实施首件检验制度

– 定期使用标准测试板验证雕刻精度

– 建立偏差预警机制

结论

PCB在线镭雕机红光与激光位置偏差问题通常由光学系统校准失效、机械结构问题或软件参数错误导致。通过系统性的校准流程、机械检查调整和软件参数验证，可以有效解决该问题。建立定期维护制度和操作规范，能够预防类似问题的再次发生，确保设备长期稳定运行和PCB加工质量。对于持续存在的偏差问题，建议联系设备制造商技术支持进行深入诊断和处理。

PCB在线镭雕机红光位置调整指南

一、红光定位系统概述

PCB在线镭雕机的红光定位系统是设备精确定位的关键组成部分，主要用于辅助操作人员确认镭射加工位置。红光通常采用635-650nm波长的半导体激光器，具有高可见性和低功耗特点。

二、红光位置调整前的准备工作

1. 安全防护：佩戴专用激光防护眼镜，确保工作区域无易燃物品

2. 设备检查：确认镭雕机电源稳定，各运动轴运行正常

3. 材料准备：准备测试用PCB板（建议使用废板或专用测试板）

4. 工具准备：十字螺丝刀、内六角扳手、校准靶纸等

三、红光位置调整步骤

1. 机械校准

(1) 打开设备控制软件，进入”维护”或”校准”模式

(2) 选择”红光校准”功能项，系统会自动将工作台移动到校准位置

(3) 使用专用靶纸固定在加工平台上，靶纸中心对准预设的机械零点

(4) 松开红光模组的固定螺丝（通常为2-4颗内六角螺丝）

(5) 微调红光模组位置，使红光点与靶纸中心重合

(6) 锁紧固定螺丝，完成机械校准

2. 软件参数调整

(1) 进入设备参数设置界面，查找”红光偏移”或”Laser Pointer Offset”参数项

(2) X轴偏移调整：输入微调值（通常以0.01mm为单位），观察红光点移动

(3) Y轴偏移调整：同上方法调整Y方向偏移

(4) 焦点补偿调整：根据PCB厚度设置Z轴红光偏移量（需考虑红光与加工激光的视差）

3. 动态补偿校准

(1) 运行设备自带的”红光跟随测试”程序

(2) 观察红光点是否始终准确指示实际加工位置

(3) 如发现偏差，在运动过程中实时调整补偿参数

(4) 特别关注高速运动时的红光滞后现象，适当增加提前量

四、验证与测试

1. 静态测试：在PCB四个角落和中心位置做标记，检查红光定位精度

2. 动态测试：运行实际加工程序，低速观察红光指示准确性

3. 精度测量：使用显微镜或CCD测量系统确认实际加工位置与红光指示偏差

4. 重复测试：至少进行3次全行程测试，确保一致性

五、常见问题及解决方案

1. 红光偏移不稳定

– 检查红光模组固定是否牢固

– 确认设备振动是否超标

– 检查导轨和传动系统磨损情况

2. 红光强度不足

– 清洁光学镜片

– 检查激光器供电电压

– 必要时更换激光模组

3. 红光与加工位置不一致

– 重新校准机械零点

– 检查软件中红光偏移参数是否被意外修改

– 确认光学镜片是否有位移

六、维护保养建议

1. 每周清洁红光出光窗口，使用专用镜头纸和无水酒精

2. 每月检查红光模组固定情况

3. 每季度使用专业设备检测红光校准情况

4. 每年由专业工程师进行全面光学系统校准

七、注意事项

1. 禁止直视红光光源，即使功率较低也可能损伤视力

2. 调整过程中避免工具碰触光学元件表面

3. 参数修改前务必记录原始值

4. 复杂问题应及时联系设备制造商技术支持

通过以上步骤的系统调整，可以确保PCB在线镭雕机的红光定位系统达到最佳工作状态，为精密加工提供可靠的视觉参考。实际调整过程中应根据具体设备型号参考厂家提供的技术手册，不同品牌设备可能存在细节差异。
