PCB在线激光镭雕机常见问题及解决

PCB在线激光镭雕机使用教程

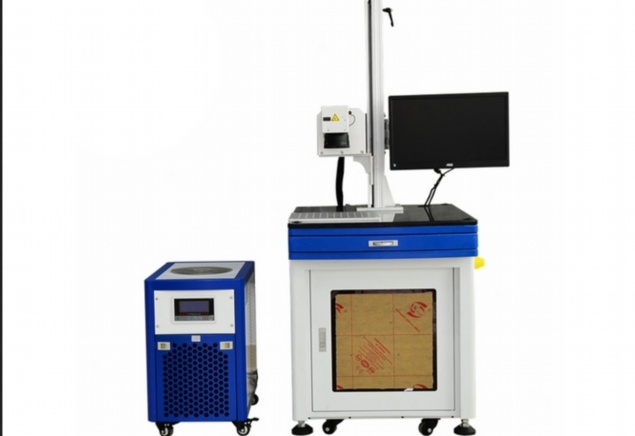

一、设备简介

PCB在线激光镭雕机是专为印刷电路板(PCB)标记设计的精密设备，采用高精度激光技术在PCB表面进行永久性标识。该设备可雕刻序列号、二维码、条形码、logo等信息，具有非接触、高精度、高效率等特点，广泛应用于电子制造领域。

二、安全注意事项

1. 激光安全：

– 严禁直视激光束或反射光

– 操作时必须佩戴专用激光防护眼镜

– 设备运行时禁止打开防护罩

2. 电气安全：

– 确保设备接地良好

– 非专业人员不得拆卸电气部件

– 断电后方可进行维护作业

3. 环境要求：

– 工作温度：15-30℃

– 湿度：30%-70%RH

– 避免粉尘和腐蚀性气体

三、设备组成

1. 激光系统：

– 光纤激光器（典型功率20W）

– 振镜扫描系统

– 聚焦镜头

2. 运动系统：

– XY精密工作台

– 自动对焦机构

– 传送带（在线式机型）

3. 控制系统：

– 工业计算机

– 专用控制软件

– 人机交互界面

4. 辅助系统：

– 排烟装置

– CCD定位相机

– 安全防护罩

四、操作流程

1. 开机准备：

1) 检查电源连接（220V±10%，50Hz）

2) 打开气源（压缩空气0.4-0.6MPa）

3) 启动排烟系统

4) 按下电源开关

2. 软件操作：

1) 启动专用镭雕软件

2) 导入PCB设计文件（Gerber或DXF格式）

3) 设置雕刻参数：

– 激光功率：30-80%（根据材料调整）

– 雕刻速度：100-2000mm/s

– 填充间距：0.02-0.1mm

– 打标频率：20-100kHz

4) 设计标记内容（支持文本、图形、条码等）

3. 定位校准：

1) 使用CCD相机进行基准点定位

2) 自动对焦（或手动设置焦距）

3) 进行测试打标并微调位置

4. 批量生产：

1) 设置传送带速度（与产线同步）

2) 启动自动模式

3) 监控雕刻质量

五、常见问题处理

1. 雕刻深度不足：

– 检查激光功率设置

– 清洁聚焦镜头

– 确认焦距准确

2. 位置偏移：

– 重新校准基准点

– 检查PCB固定是否牢固

– 调整传送带同步参数

3. 标记不清晰：

– 调整打标频率

– 清洁PCB表面

– 检查光路是否正常

六、日常维护

1. 每日维护：

– 清洁设备表面

– 检查光路系统

– 清空废料收集盒

2. 每周维护：

– 润滑运动部件

– 检查散热系统

– 校准激光功率

3. 每月维护：

– 全面清洁光学元件

– 检查电气连接

– 进行设备性能测试

七、注意事项

1. 不同PCB材料（FR4、铝基板、陶瓷基板等）需调整参数

2. 雕刻含铜层时注意参数设置，避免铜层损伤

3. 定期备份系统参数和标记模板

4. 出现异常立即按下急停按钮

本教程仅供参考，具体操作请以设备说明书为准。建议操作人员接受专业培训后再进行设备操作，确保安全和加工质量。

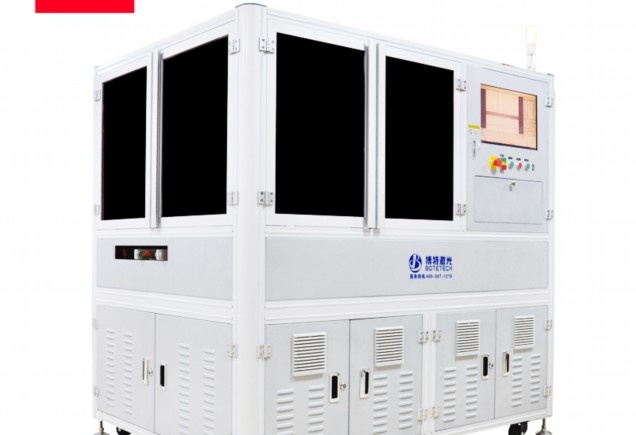

PCB在线激光镭雕机作业指导书

一、设备概述

PCB在线激光镭雕机是一种高精度自动化设备，用于在印刷电路板（PCB）表面进行永久性标记，包括序列号、二维码、条形码、LOGO及生产信息等。该设备通过激光束在PCB表面形成氧化或雕刻效果，具有非接触、高速度、高分辨率的特点，适用于柔性板、硬板、铜箔等多种材料。

二、安全注意事项

1. 激光防护

– 操作时严禁直视激光束或反射光，需佩戴专用激光防护眼镜。

– 设备运行时禁止打开防护罩，避免激光泄漏。

2. 电气安全

– 接地必须可靠，禁止湿手操作电源开关。

– 紧急情况下立即按下急停按钮（红色）。

3. 环境要求

– 工作温度：10~35℃，湿度≤70%，避免粉尘和腐蚀性气体。

– 设备周边1米内禁止堆放易燃物品。

三、操作流程

1. 开机准备

– 检查电源线、气路（如需气冷）连接是否正常。

– 清洁工作台面，确保无杂物遮挡激光路径。

– 打开设备总电源，启动控制软件，完成系统自检。

2. 参数设置

– 文件导入：将设计好的镭雕文件（DXF/BMP/PLT格式）导入软件，调整尺寸和位置。

– 参数调整：

– 功率：根据材料选择（通常20%~80%额定功率，铜箔需更高功率）。

– 速度：100~2000mm/s（精细图案需低速）。

– 频率：20~100kHz（高频适用于浅标记）。

– 焦距校准：使用校准块调整激光头至PCB表面焦点位置（通常±0.1mm）。

3. 试雕与验证

– 放置废板进行试雕，检查标记清晰度、深度及位置偏差。

– 使用显微镜或扫码枪验证二维码/条形码可读性。

4. 批量生产

– 将PCB板放入传送带或夹具，确保定位孔对齐。

– 启动自动模式，设备按程序连续作业。

– 每30分钟抽检一次标记质量，记录《镭雕过程检验表》。

5. 关机步骤

– 退出控制软件，关闭激光器电源。

– 清洁镜头（用无水乙醇和无尘布单向擦拭）。

– 断开总电源，填写设备点检表。

四、常见问题处理

| 故障现象 | 可能原因 | 解决方案 |

|–|–|–|

| 标记模糊 | 焦距偏移/功率不足 | 重新校准焦距，提高功率 |

| 雕刻位置偏移 | 夹具松动/文件坐标错误 | 紧固夹具，校对文件原点 |

| 激光不发射 | 光路遮挡/软件故障 | 检查光路镜片，重启软件 |

五、维护保养

1. 每日保养：清理废料槽，检查导轨润滑。

2. 每周保养：清洁光学镜片，检查散热风扇。

3. 每月保养：校准激光光路，紧固电气端子。

六、附录

– 紧急联系人：设备工程师XXX 电话XXX

– 相关文件：《激光设备安全规范》《PCB镭雕质量标准》

编制： 技术部

版本： V1.2

日期： 2023年XX月XX日

（全文约800字）

注：实际操作需结合设备厂家手册及企业标准调整参数。

PCB在线激光镭雕机参数设置指南

一、设备概述

PCB在线激光镭雕机是用于印刷电路板(PCB)表面标记的高精度加工设备，采用激光技术实现无接触式永久性标记。该设备广泛应用于电子制造业，可完成序列号、二维码、条形码、Logo等信息的精确雕刻。

二、核心参数设置

1. 激光参数

– 激光功率：通常设置在10%-90%范围内，根据材料特性调整

– FR-4基板：30-60W

– 阻焊油墨：20-40W

– 铜层：50-80W

– 脉冲频率：20-100kHz，高频适合精细标记，低频适合深度雕刻

– 波长：常见1064nm(光纤激光)或532nm(绿光激光)

– 光斑直径：0.02-0.1mm，影响标记精度

2. 运动控制参数

– 扫描速度：100-3000mm/s，速度越慢标记越深

– 填充间距：0.01-0.1mm，决定填充密度

– 跳转速度：3000-7000mm/s，非加工区域移动速度

– 加速度：500-3000mm/s²，影响加工效率

3. 加工参数

– 雕刻深度：0.01-0.1mm，通过功率和速度组合控制

– 加工次数：1-3次，多次加工可增加深度但降低效率

– 填充方式：单向/双向/环形填充，影响加工效果和速度

– 点阵密度：300-1200DPI，高密度适合精细图案

4. 光学参数

– 聚焦镜焦距：100-200mm，短焦距适合小范围精细加工

– 离焦量：±0.5mm，微调可获得最佳效果

– 扩束镜倍数：2-5X，影响光斑质量和能量密度

三、材料对应参数参考

| 材料类型 | 功率(%) | 频率(kHz) | 速度(mm/s) | 填充间距(mm) |

||–|-|–|-|

| FR-4基板 | 40-60| 30-50| 800-1200| 0.05-0.08 |

| 阻焊绿油 | 30-50| 50-80| 1000-1500 | 0.03-0.06 |

| 铜箔层| 50-70| 20-40| 600-1000| 0.06-0.10 |

| 字符油墨 | 25-45| 60-100 | 1200-2000 | 0.02-0.05 |

四、参数优化建议

1. 测试矩阵法：建立功率-速度矩阵测试卡，确定最佳参数组合

2. 渐进式调整：每次只调整一个参数，观察效果变化

3. 环境控制：保持恒温(20-25℃)和湿度(40-60%)环境

4. 定期校准：每周进行光路校准和焦距检查

5. 材料测试：新批次材料需进行小样测试

五、常见问题解决方案

1. 标记不清晰：

– 提高功率10-20%

– 降低速度20-30%

– 检查聚焦是否准确

2. 材料烧焦：

– 降低功率15-25%

– 提高频率20-40kHz

– 增加扫描速度

3. 位置偏差：

– 检查机械传动系统

– 校准CCD定位系统

– 确认PCB固定牢固

4. 深度不均匀：

– 检查光路清洁度

– 确保加工平面水平

– 调整填充间距

六、安全参数设置

1. 安全光栅：设置有效保护区域

2. 急停响应：<100ms响应时间 3. 激光防护：符合Class 1安全标准 4. 烟雾处理：排风量≥200m³/h 通过合理设置上述参数，可确保PCB在线激光镭雕机实现高质量、高效率的标记效果，同时保证设备稳定运行和操作安全。建议操作人员建立参数记录档案，为不同材料和应用场景积累优化经验。
