PCB在线激光镭雕机维护情况

PCB在线激光镭雕机作业指导书

一、设备概述

PCB在线激光镭雕机是一种高精度自动化设备，用于在印刷电路板（PCB）表面进行永久性标记，如序列号、二维码、LOGO等。其核心部件包括激光发生器、光学系统、运动控制模块及视觉定位系统，具有非接触、高速度、高分辨率的特点。

二、安全注意事项

1. 激光安全：

– 操作时需佩戴专用激光防护眼镜，禁止直视激光束或反射光。

– 设备运行时关闭防护罩，避免人体接触激光路径。

2. 电气安全：

– 确保设备接地良好，禁止带电插拔电缆或模块。

3. 环境要求：

– 工作环境温度10-30℃，湿度≤70%，避免粉尘和震动干扰。

三、操作流程

1. 开机准备

– 检查电源（220V±10%，50Hz）、气源（0.5MPa洁净压缩空气）是否正常。

– 启动设备总电源，依次打开控制电脑、激光器、运动控制系统。

2. 软件设置

– 打开镭雕控制软件（如EZCAD），导入PCB设计文件（Gerber/DXF格式）。

– 设置雕刻参数：

– 激光功率：20-80%（根据材料调整，如FR4常用50%）。

– 频率：20-100kHz（精细标记建议高频）。

– 速度：500-2000mm/s（兼顾效率与质量）。

– 校准视觉定位系统，确保PCB基准点（Fiducial Mark）识别准确。

3. 装板与定位

– 将PCB固定在治具上，确保平整无翘曲。

– 通过软件“自动对焦”功能调整激光焦距（典型值±0.1mm）。

4. 试雕与验证

– 选择单板模式试雕，检查标记清晰度、位置偏差（需≤±0.05mm）。

– 使用二维码扫描仪或显微镜验证可读性，调整参数直至达标。

5. 批量生产

– 切换至连续作业模式，启动自动传送带（如有）。

– 每30分钟抽检1次，记录《镭雕质量检查表》。

6. 关机与维护

– 关闭激光器，待冷却5分钟后切断总电源。

– 每日清洁光学镜片（用无水乙醇和无尘布），每周检查导轨润滑情况。

四、常见问题处理

| 故障现象 | 可能原因| 解决方法|

|–|-|–|

| 标记模糊 | 焦距偏移/镜片污染| 重新对焦或清洁光学组件|

| 位置偏差 | 基准点识别错误 | 重新校准视觉系统|

| 激光功率不稳定 | 电源波动/激光器老化| 检查供电或联系厂商维修|

五、质量要求

1. 标记内容完整无缺失，边缘清晰无烧焦。

2. 二维码/条码需通过ISO/IEC 15415标准验证（等级≥B级）。

3. 位置公差：±0.1mm（相对于设计文件）。

六、记录与追溯

– 每批次记录《激光镭雕工艺参数表》，保存至MES系统。

– 标记内容需与PCB批次号绑定，确保全程可追溯。

编制： 技术部

版本： V1.2

生效日期： 2023-11-01

（注：本指导书需配合设备厂商手册及企业SOP使用，操作人员需通过岗前培训考核。）

PCB在线激光镭雕机使用教程

一、设备简介

PCB在线激光镭雕机是专为印刷电路板(PCB)行业设计的高精度标记设备，采用先进的光纤激光技术，可在各种金属/非金属材料表面实现永久性标记。本设备集成于生产线中，支持自动化操作，具有标记速度快（最高可达7000mm/s）、精度高（±0.01mm）、免维护等优势。

二、安全须知

1. 激光防护：操作时必须佩戴专用激光防护眼镜（OD7+级别）

2. 设备接地：确保设备接地电阻＜4Ω，防止静电损坏电路

3. 防火措施：工作区配备CO2灭火器，禁止存放易燃物品

4. 急停装置：熟悉控制面板上的红色急停按钮位置

三、操作流程

1. 开机准备

– 检查气压源（0.6-0.8MPa）和电源（AC220V±10%）

– 打开除尘系统（风压需保持15-20kPa）

– 预热激光器（环境温度＜15℃时需预热10分钟）

2. 软件设置

– 启动MarkingMate 3.0控制软件

– 导入Gerber文件或DXF图纸（支持RS-274X格式）

– 设置雕刻参数（推荐初始参数）：

• 金属表面：功率30W/频率20kHz/速度2000mm/s

• 阻焊层：功率15W/频率50kHz/速度3000mm/s

– 建立坐标映射（使用CCD视觉定位时误差应＜0.05mm）

3. 校准测试

– 放置测试板（建议使用FR-4基板）

– 执行3点自动对焦（Z轴重复精度±0.005mm）

– 进行5×5阵列测试雕刻

– 使用显微镜检查线宽（应达到0.02mm分辨率）

4. 批量生产

– 启用传送带模式（节拍时间可设定为3-15秒）

– 开启实时检测功能（OCR读取正确率＞99.9%）

– 每2小时抽样检查标记深度（铜层应达15-20μm）

四、维护要点

1. 日常维护

– 每日清洁光学镜片（使用无水乙醇和无尘棉签）

– 检查导轨润滑（每周添加LICON FX油脂）

– 清理集尘箱（当容量达到80%时必须清空）

2. 月度保养

– 校准光路（需使用专用能量计，功率偏差＜±3%）

– 检查振镜系统（扫描角度需保持±12°对称）

– 测试冷却系统（水温应稳定在20±1℃）

五、故障处理

1. 常见问题解决方案：

– 标记发黄：调整频率至30kHz以上，降低功率10%

– 位置偏移：清洁定位传感器，重新校准CCD相机

– 深度不均：检查扩束镜是否污染，调整离焦量

2. 错误代码速查：

– E101：激光器温度过高（检查冷水机流量）

– E205：振镜通信故障（重新插拔数据线）

– E307：气压不足（检查电磁阀是否堵塞）

注意事项：

1. 禁止在设备运行时打开防护罩

2. 不同材料需进行参数验证（提供材料参数库）

3. 长期停用需每周通电1小时保持电容活性

本设备支持二维码、条形码、序列号等可变数据标记，通过工业4.0接口（支持PROFINET/OPC UA）可接入MES系统。建议每2000工作小时进行专业级光学系统检测，以确保最佳加工质量。

（注：具体参数请以设备实际型号的技术手册为准，本教程适用于LC-F20系列标准机型）

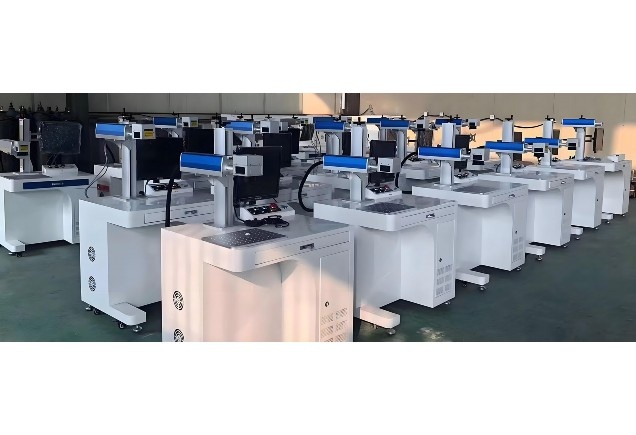

镌刻未来的光刃：激光镭雕设备的技术革命与产业重塑

在东莞一家精密电子元件厂的车间里，一台激光镭雕设备正以0.01毫米的精度在金属表面刻写微缩编码，蓝色的激光束所到之处，金属表面瞬间气化形成永久的标记。这一幕正在中国数以万计的工厂中上演，激光镭雕技术以其”无接触、无耗材、高精度”的特性，悄然改变着现代制造业的面貌。从智能手机背板的LOGO雕刻到医疗器械的永久性标识，从汽车零部件的追溯码到航天元件的微细加工，激光镭雕设备已成为先进制造不可或缺的”光之笔”。这束不过头发丝粗细的激光，正在书写中国智造的新篇章。

激光镭雕技术的核心在于将高能量激光束精确聚焦于材料表面，通过光热效应使材料瞬间汽化或发生化学变化，从而形成永久性标记。与传统机械雕刻、油墨印刷相比，这种”以光为刀”的技术具有革命性优势：雕刻精度可达微米级，是头发丝直径的1/70；加工速度以毫秒计算，比机械方式快数十倍；更重要的是无需物理接触，避免了材料变形和工具磨损问题。在深圳一家激光设备企业的研发中心，工程师们通过谐振腔设计优化和Q开关技术创新，将光纤激光器的脉冲宽度压缩至纳秒级，峰值功率提升至千瓦量级，使不锈钢材料的雕刻速度达到12000mm/s，同时将能耗降低30%。这种技术突破不仅来自光学理论的进步，更得益于中国在数控系统、运动控制算法等配套技术上的整体提升。

中国激光镭雕设备的崛起是一部典型的”引进-消化-创新”的技术追赶史。2000年初，国内市场还被德国通快、美国相干等国际巨头垄断，一台设备售价高达百万元。转机出现在2010年后，以武汉锐科、深圳创鑫为代表的本土企业突破了光纤激光器的核心技术，通过产业链垂直整合将成本降低70%。江苏一家专精特新企业甚至开发出可调节波长的新型激光源，同一台设备既能处理金属的深雕又能胜任塑料的浅刻，打破了国外企业在多材料加工领域的技术壁垒。据中国光学学会激光加工专委会统计，2022年国产激光镭雕设备国内市场占有率已达82%，全球市场份额提升至35%，在消费电子加工等细分领域更是形成绝对优势。这种逆袭不仅降低了制造业的加工成本，更重要的是使中国企业在技术路线上拥有了定义权。

激光镭雕设备的普及正在重塑制造业的价值链条。在浙江温岭的工量具产业集群，50余家企业联合引入了激光标识系统，每个产品都镌刻包含材质、批次、质检信息的二维码。扫一扫这个不足芝麻大小的标记，就能追溯从原材料到成品的全生命周期数据，使产品溢价提高20%。更深远的影响在于设计自由度的解放，广东一家卫浴企业利用三维激光雕刻技术，在金属表面创造出传统蚀刻工艺无法实现的渐变纹理，单款设计就获得23项国际专利。这些变化印证了诺贝尔物理学奖得主阿瑟·阿什金的预言：”激光给了人类塑造物质的终极工具。”当雕刻精度突破衍射极限进入纳米尺度，当加工对象从金属扩展到陶瓷、单晶硅甚至生物组织，激光镭雕正在模糊制造与创造的边界。

站在工业4.0的门槛回望，激光镭雕设备的发展轨迹揭示了一个深刻规律：真正改变产业形态的技术创新，往往发生在不同学科的交汇处。光学精密机械、电子控制算法、材料科学的跨域融合，催生了这项”温柔而精确”的加工方式。在安徽合肥的科学岛上，科研人员正试验用飞秒激光在心脏支架上雕刻促细胞生长的微纳结构；在陕西西安的实验室里，超快激光被用于制备量子器件的超导线路。这些探索预示着激光镭雕技术将从”制造工具”进化为”创造媒介”。

当最后一台机械雕刻机被搬出上海某钟表厂的车间时，厂长在日志上写道：”我们告别了金属与刀具的碰撞时代，迎来了光与物质对话的新纪元。”这或许是对激光镭雕革命最好的注脚。在未来工厂的蓝图中，激光设备将不仅是加工单元，更是连接数字世界与物理世界的接口——设计文件直接转化为物质形态，产品信息永久镌刻于分子结构。这种转变不仅提升了制造效率，更重新定义了”制造”本身的意义。随着中国在超快激光、自适应光学等前沿领域持续投入，下一场制造革命的光源，或将首先在东方点亮。
