紫外激光打标机在硅片晶圆上激光打码工艺

紫外激光打标机在硅片晶圆上激光打码工艺

一、工艺概述

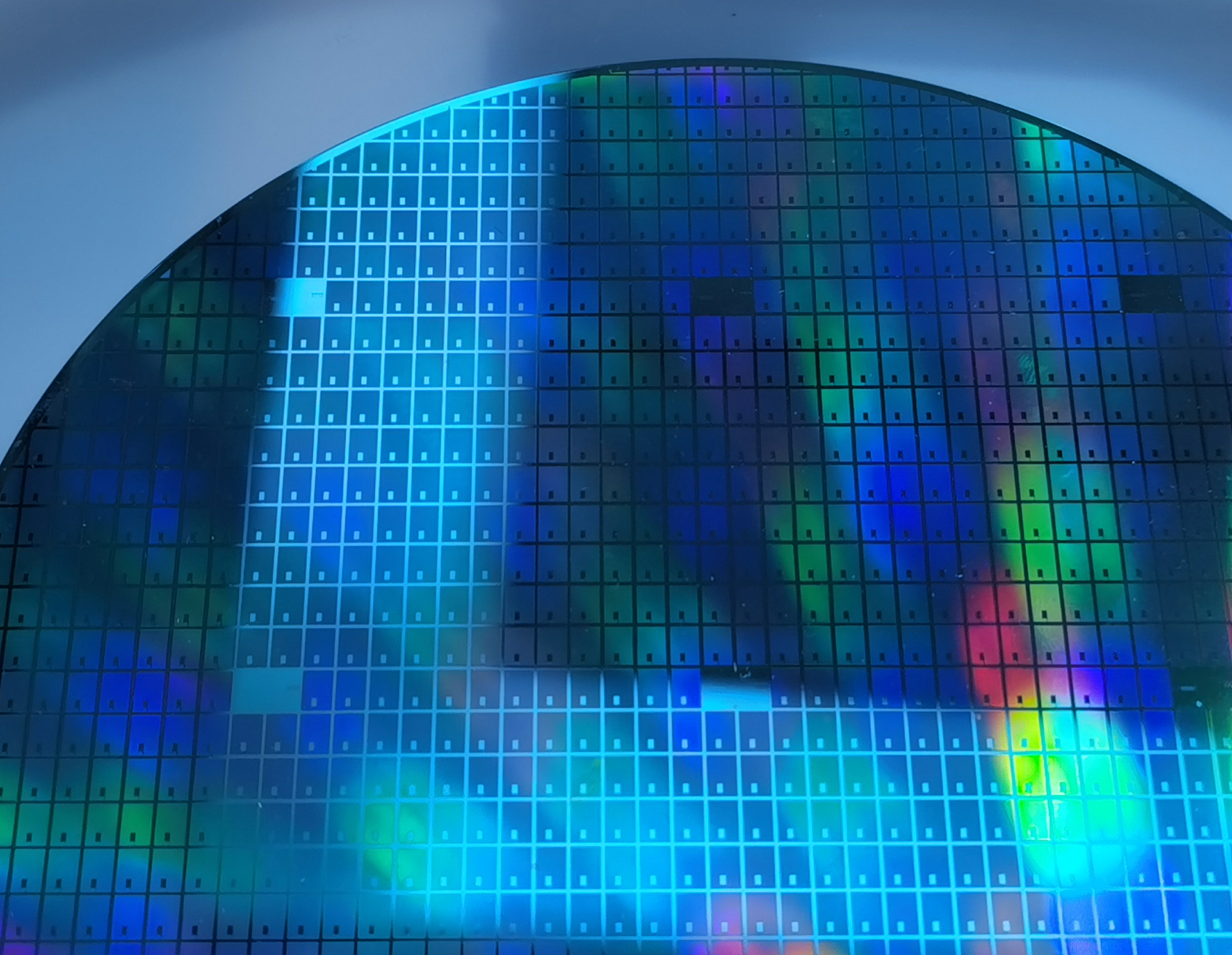

为实现半导体晶圆生产溯源管控，需在表面刻印二维码、ID、批次码等微码。355nm紫外激光打标机采用冷加工方式，无热损伤、不破坏硅片晶格，适配抛光、镀膜、超薄各类晶圆，是半导体行业主流打码设备。

二、工作原理

紫外短波长激光经振镜聚焦，依靠光化学消融打断材料分子键，表层硅材料气化剥离形成微细蚀刻标识。加工无高温熔融，热影响极小，不改变晶圆电学性能。

三、核心加工优势

• 冷加工无损伤：热影响区1-5μm，无发黑、裂纹、形变，适配脆性薄晶圆。

• 超高精度：光斑最小0.01mm，可刻印微米级微码，不占用芯片有效区域。

• 非接触加工：无物理挤压划伤，保护镀膜及氧化层。

• 标识永久：耐酸洗、高温退火等后工序，长期清晰可扫。

• 自动化适配：搭配CCD视觉+真空吸附，适配无尘车间量产。

四、常用应用场景

五、核心工艺参数（通用）

• 激光波长：355nm紫外激光器

• 适用功率：5-15W（常规晶圆优选8W）

• 刻印深度：2-10μm（可控微调）

• 重复精度：±0.002mm

• 环境要求：恒温22-26℃，无尘恒湿

六、标准工艺流程

晶圆除尘清洁→编码编程排版→CCD视觉自动对位→紫外激光冷刻→在线扫码质检→真空自动下料收纳。

七、常见问题与解决办法

• 码体毛刺模糊：校准焦距、降低打标速度。

• 表面发黑：降低单脉冲功率，采用多次浅刻。

• 打标偏移：重新标定视觉系统，加固减震工作台。

• 薄硅片变形：匀光模式，分散激光能量。

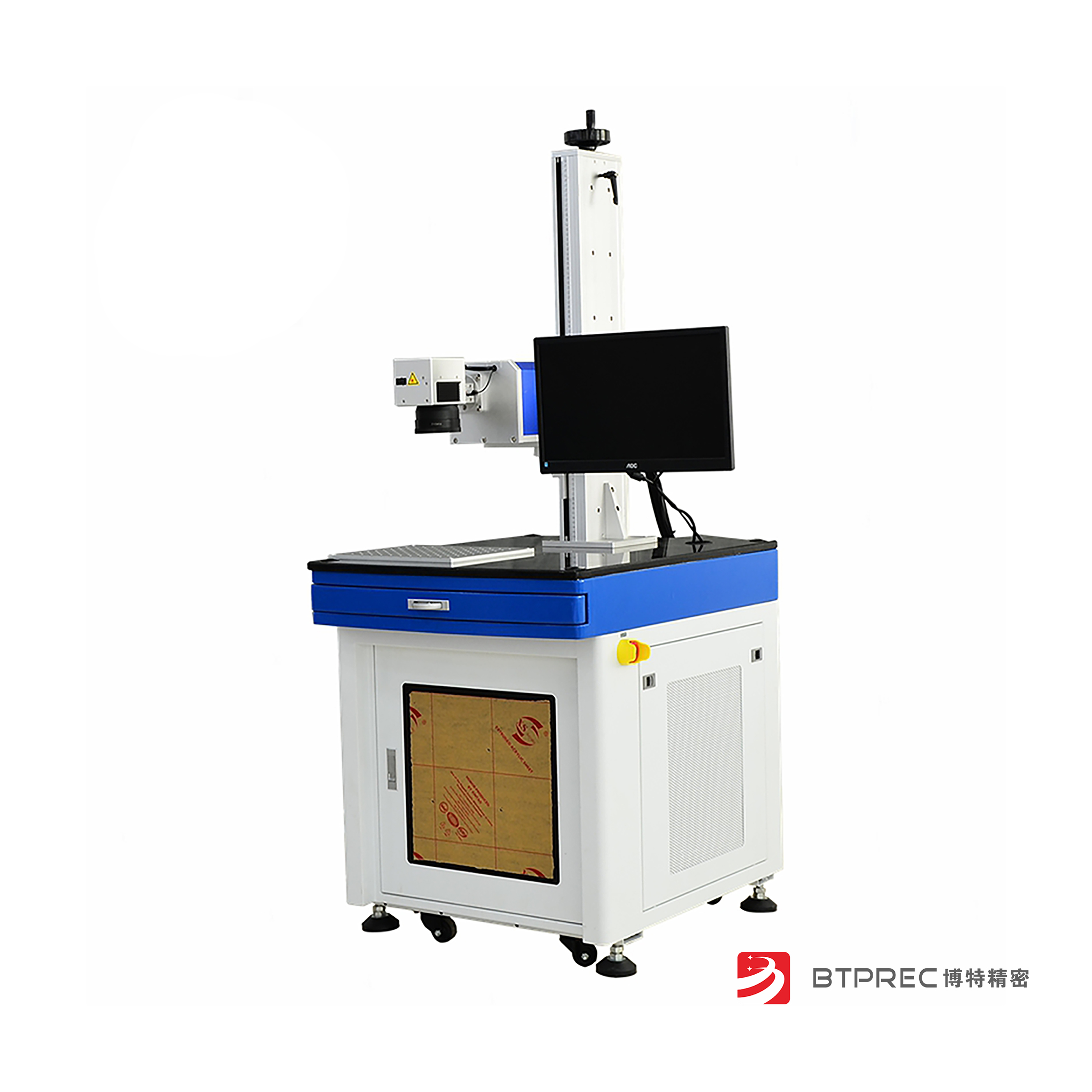

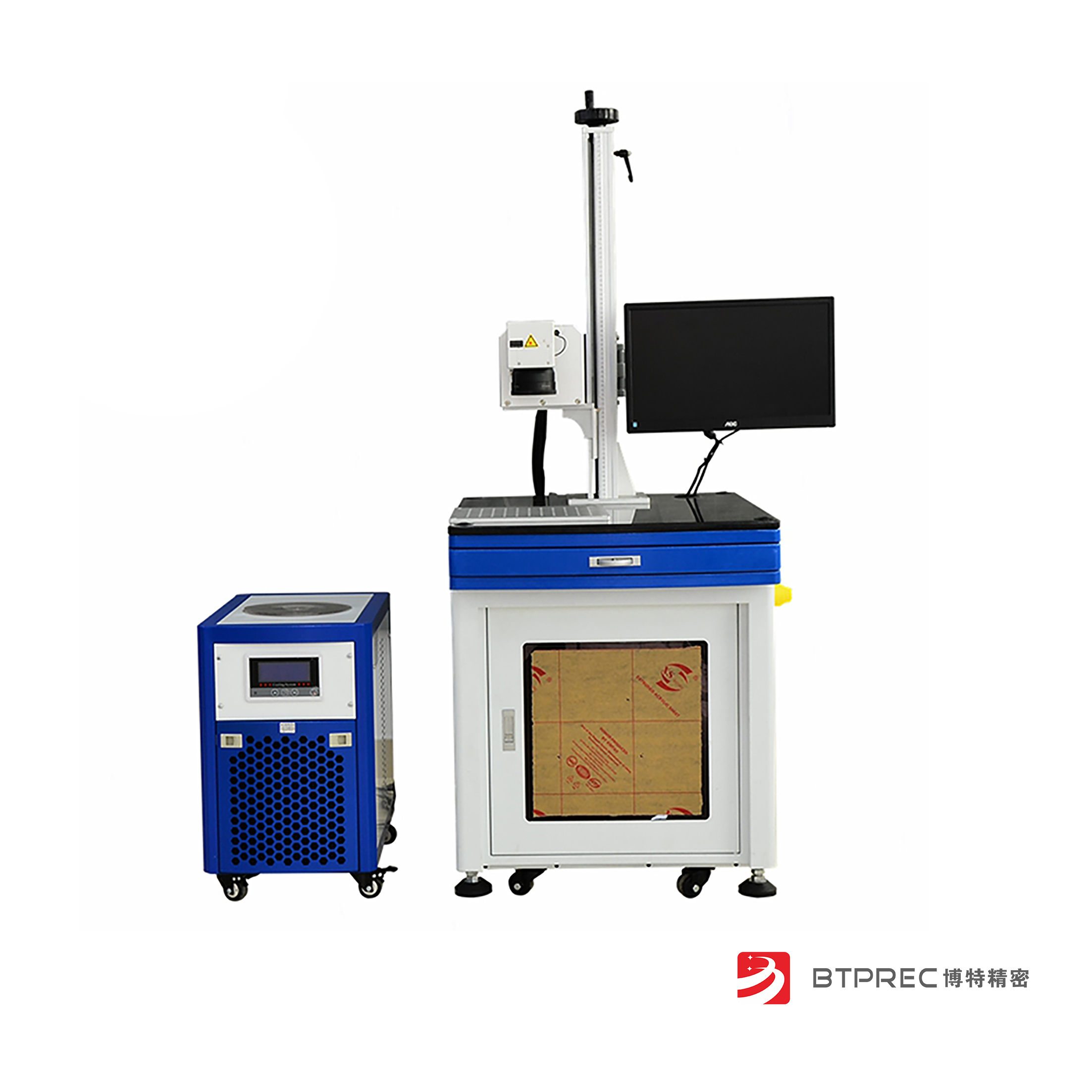

八、博特精密专项设备说明

博特精密专注半导体专用紫外激光打标设备研发，针对晶圆打码痛点优化光路与视觉算法。设备适配6-12英寸全规格晶圆，热影响可控、无晶格损伤；集成真空吸附、自动除尘、在线检测，适配无尘车间量产，可为半导体、光伏行业提供定制化晶圆打码成套解决方案。

九、总结

紫外激光打码是目前晶圆标识最优工艺，精度高、无损伤、耐制程，适配半导体高端制造。博特精密专用晶圆打标设备稳定性强、良率高，广泛应用于各类硅片晶圆追溯打码场景。
