COB双面自动镭雕方案助力精密封装产业提质增效

随着半导体封装、车载电子、高端LED产业向精密化、智能化、可追溯化深度转型，传统人工打标、单面镭雕作业模式，已难以适配高密度、微型化COB（板上芯片封装）器件的生产需求。行业亟需高精度、全自动化的打标解决方案，破解翻面损伤、定位偏差、产能低效、数据脱节等生产痛点。针对行业痛点，博特精密深耕精密激光智能设备领域，推出集成自动翻板、视觉精准定位、在线联动生产的新一代COB全自动激光镭雕设备，逐步成为精密电子封装生产线的核心配套设备，为行业精益生产提供全新技术方案。

一、行业应用场景与核心功能定位

当前，COB基板、陶瓷基板、FR-4板材等精密电子基材，广泛应用于LED COB模组、光电传感器、车规级电子、高端芯片封装等领域。这类产品对表面标识有着严苛要求，需要永久性雕刻DMC二维码、QR二维码、产品序列号、批次号、品牌LOGO、全流程追溯码等标识，且必须满足无损伤、高精度、防篡改、可溯源的行业标准。

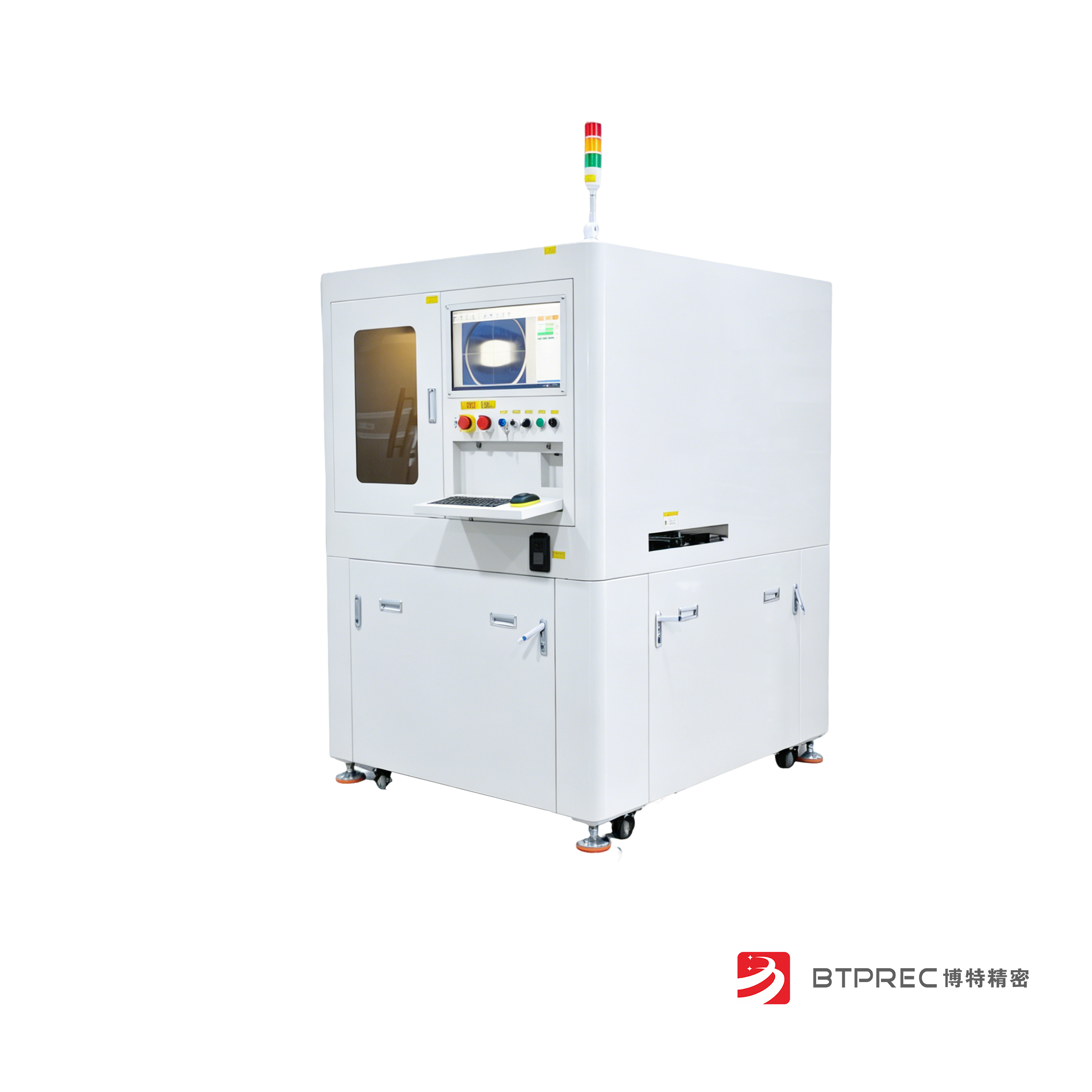

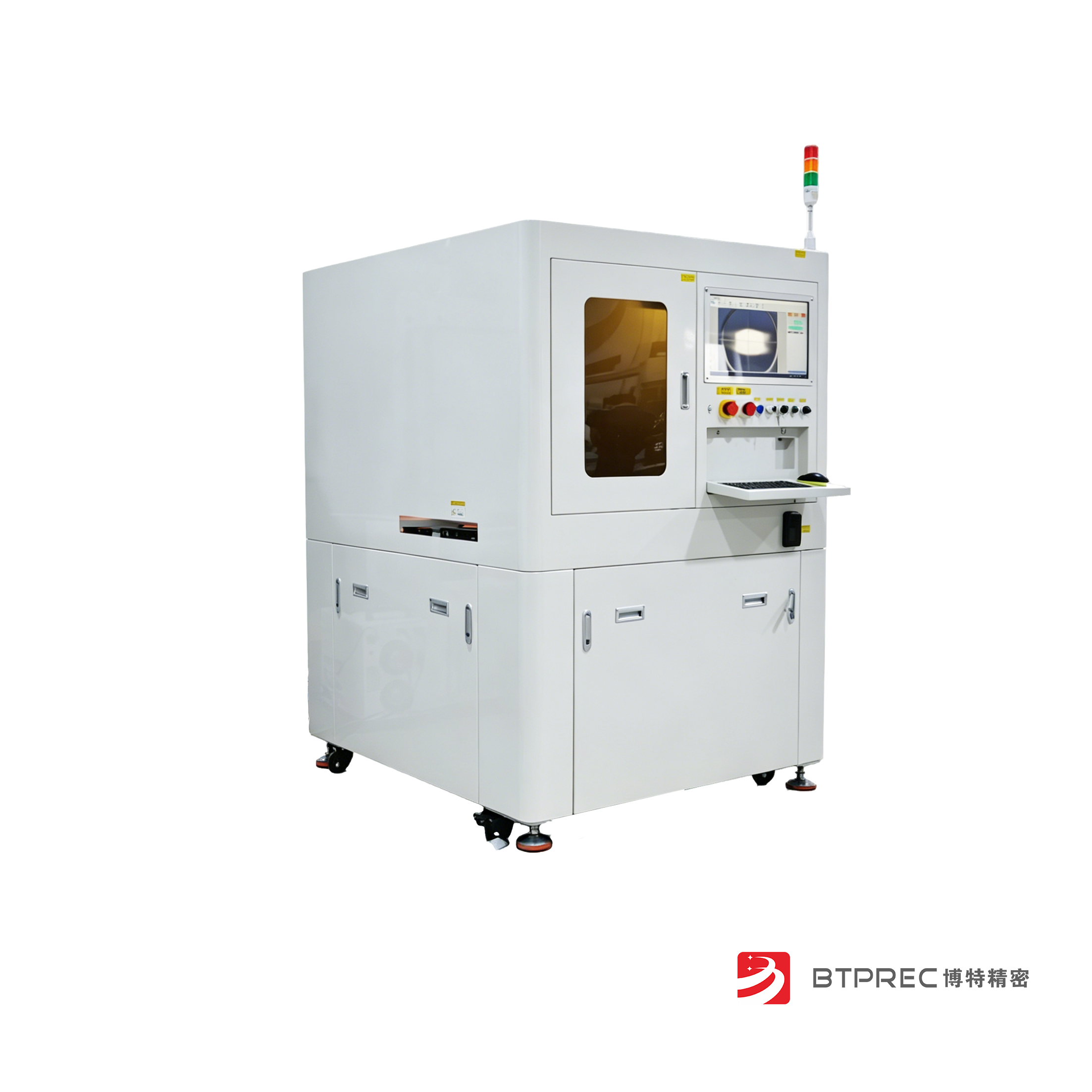

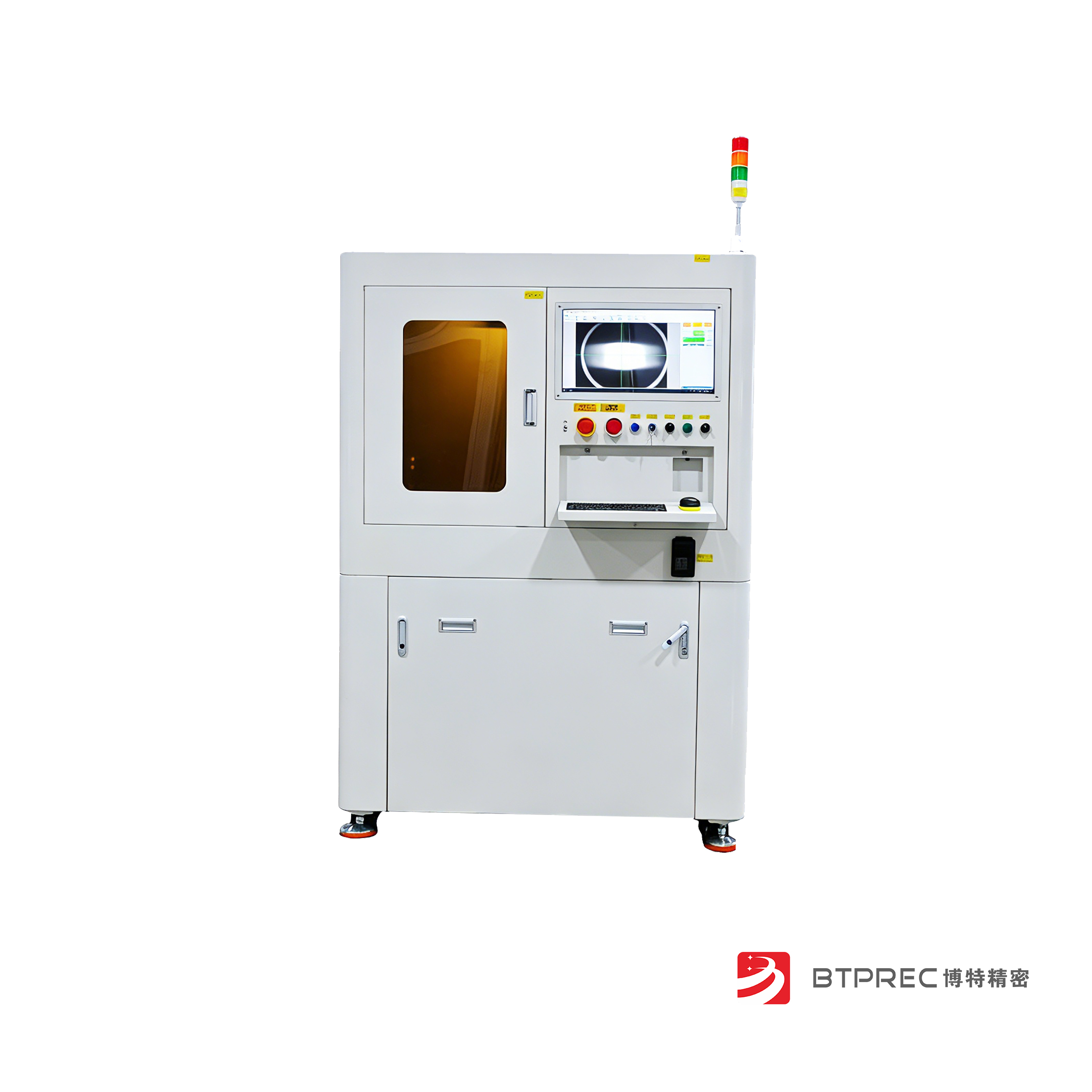

新一代双面翻板视觉定位激光镭雕设备，主打自动化一体化作业模式，可无缝对接SMT全流程生产线，适配固晶、焊线、点胶、固化、测试等各生产环节，实现板材双面自动翻转、视觉精准定位、高速激光镭雕同步完成，彻底打通COB封装工序的打标生产闭环。

二、核心技术优势，破解行业生产痛点

相较于传统镭雕设备，博特精密推出的新款智能镭雕设备针对COB精密生产场景完成多项技术升级，从翻面工艺、定位精度、产线适配、材质兼容性四大维度优化生产效能，适配高端制造业精益生产需求，针对性解决行业长期存在的生产难题。

设备搭载伺服无应力自动翻板机构，颠覆人工翻面作业模式，可全自动完成板材正反面翻转作业，支持双面板、阴阳板一次性双面打标成型。设备适配0.6mm-3mm常规精密板材，全程柔性夹持、无硬性挤压，有效避免精密元器件损伤、板材偏移错位等问题，在保障产品良率的同时，大幅缩减翻面作业耗时，解决传统工艺低效、高损耗的痛点。

精度层面，设备采用Mark点定位搭配500万像素CCD双视觉系统，依托智能图像算法，可实时修正板材生产、传输过程中产生的偏移、倾斜误差，实现微米级精密打标。设备重复定位精度可达±0.01mm，激光光斑细至20μm，能够完美适配高密度布线、微型化封装的COB产品，满足车规、军工等高精密领域的标识精度要求。

在自动化与智能化适配方面，设备支持全流程在线自动化作业，可直接接入标准化SMT生产线，实现全自动上下料、高速镭雕，单颗产品打标耗时仅0.1秒，镭雕速度区间可达500-2000mm/s，规模化生产产能优势显著。同时，设备打通智能制造数据链路，可无缝对接MES生产执行系统与SQL数据库，自动载入可变批次数据、产品编码信息，彻底解决传统打标设备的数据孤岛问题，实现产品生产、打标、追溯全流程数据闭环。

材质适配性上，设备标配1064nm光纤激光器，可按需选配紫外、CO₂激光配置，激光功率覆盖15-30W，频率区间20-100kHz，能够稳定适配陶瓷基材、金属镀层、环氧树脂等多种COB封装常用材料，打标纹路清晰、附着力强、永久不脱落。

三、核心技术参数

四、产业价值与行业发展意义

在智能制造升级与制造业溯源体系规范化的双重趋势下，精密电子标识的自动化、标准化、数字化已成行业刚需。博特精密该类智能镭雕设备的落地应用，有效填补了COB封装行业双面精密自动打标的技术空白，具备显著的产业赋能价值，为精密封装行业智能化升级提供有力支撑。

产能层面，设备全面替代传统人工翻面、手动打标模式，规模化生产场景下产能可提升3倍以上，大幅削减人工操作成本与管理成本，助力企业实现降本增效。品质层面，非接触式激光镭雕工艺，摒弃油墨、标签等传统标识介质，无耗材、无污染、耐磨损，标识清晰永久、无法篡改，有效提升产品外观品质与标准化程度。

同时，依托全流程数据追溯体系，设备可完整记录产品打标批次、时间、参数等核心生产数据，完美契合车规电子、高端光电、军工电子等高端领域的产品溯源监管要求，助力COB封装产业向标准化、智能化、高端化持续升级。
