全自动激光膜切机在柔性线路板（FPC）上的应用

全自动激光膜切机在柔性线路板（FPC）上的应用

随着消费电子、新能源、5G通信、可穿戴设备等领域快速迭代，柔性线路板（FPC）朝着微型化、轻薄化、高密度、高可靠性方向持续升级。传统机械模切、冲压、蚀刻、机械钻孔等加工工艺，存在精度不足、应力损伤、工具损耗大、良品率低、工艺灵活性差等诸多痛点，难以适配高端FPC的精密加工需求。博特精密全自动激光膜切机依托自研高精度紫外/皮秒激光加工技术、高清智能视觉定位与全自动化作业体系，凭借无接触、超低温、超高精密、绿色环保的核心优势，针对性解决FPC精密加工难题，已成为FPC生产制造中覆盖膜加工、外形裁切、开窗开槽、微孔加工等核心工序的专用核心设备，全面赋能FPC产业智能化、精细化升级。

一、全自动激光膜切机核心技术优势（适配FPC加工特性）

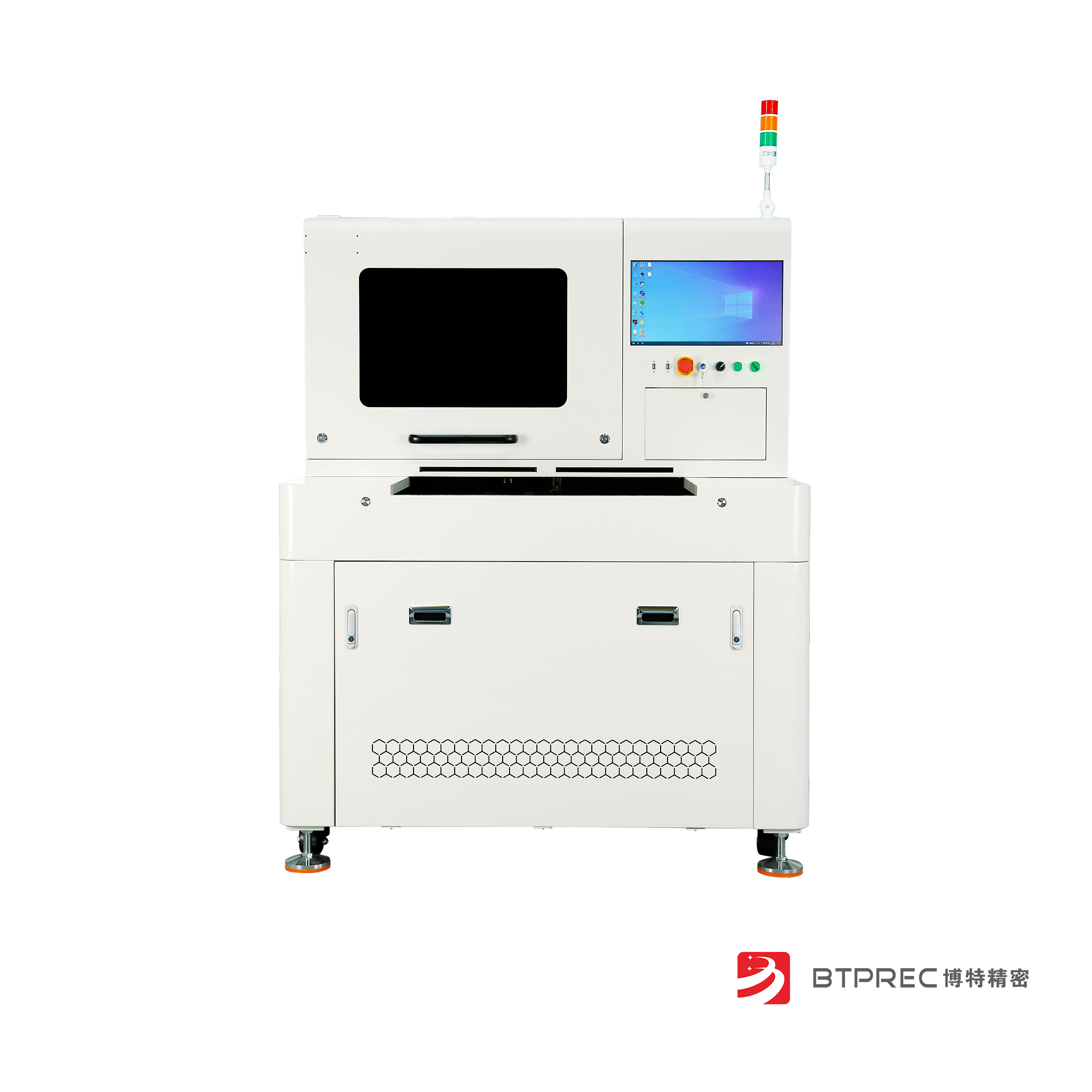

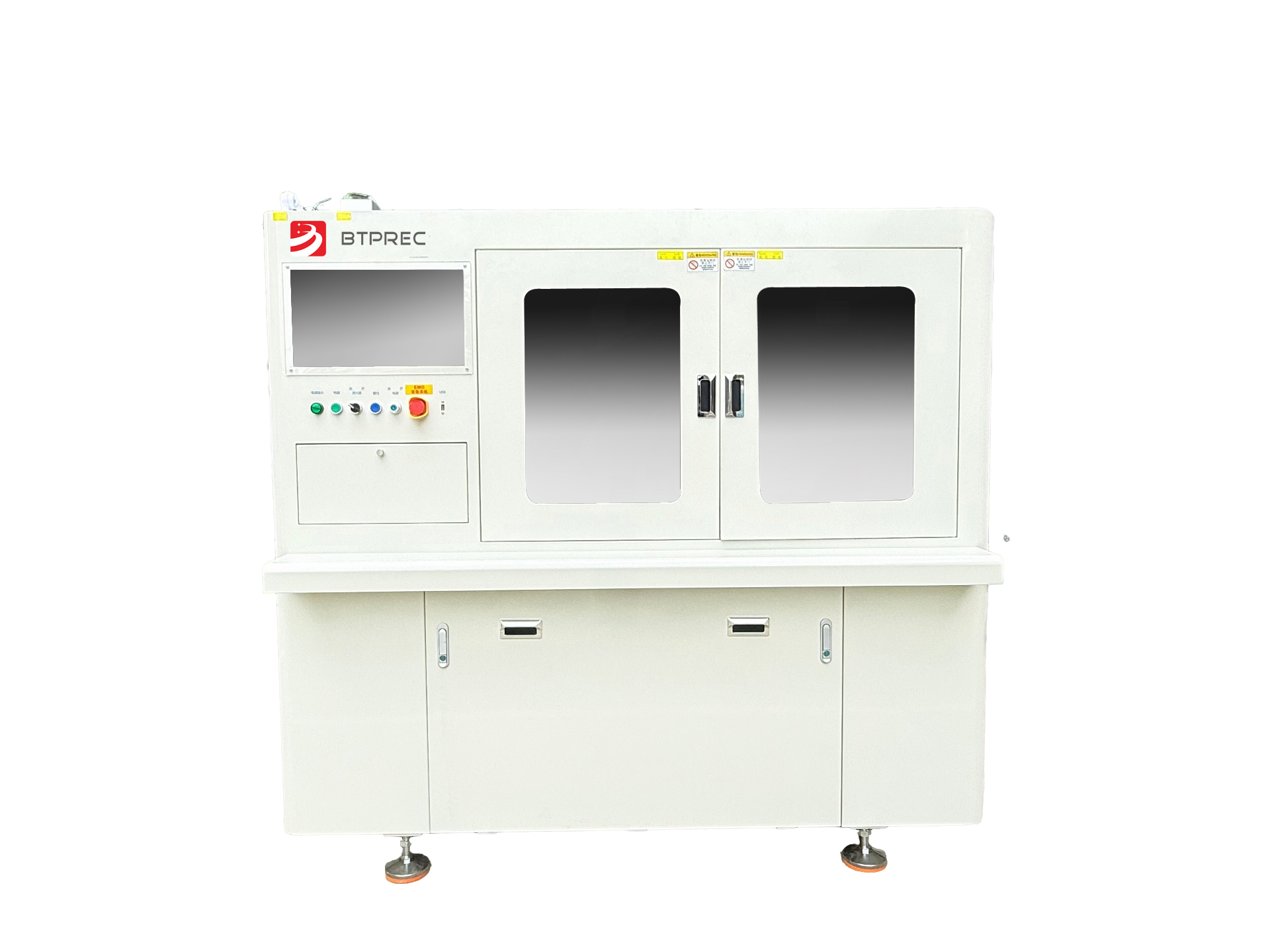

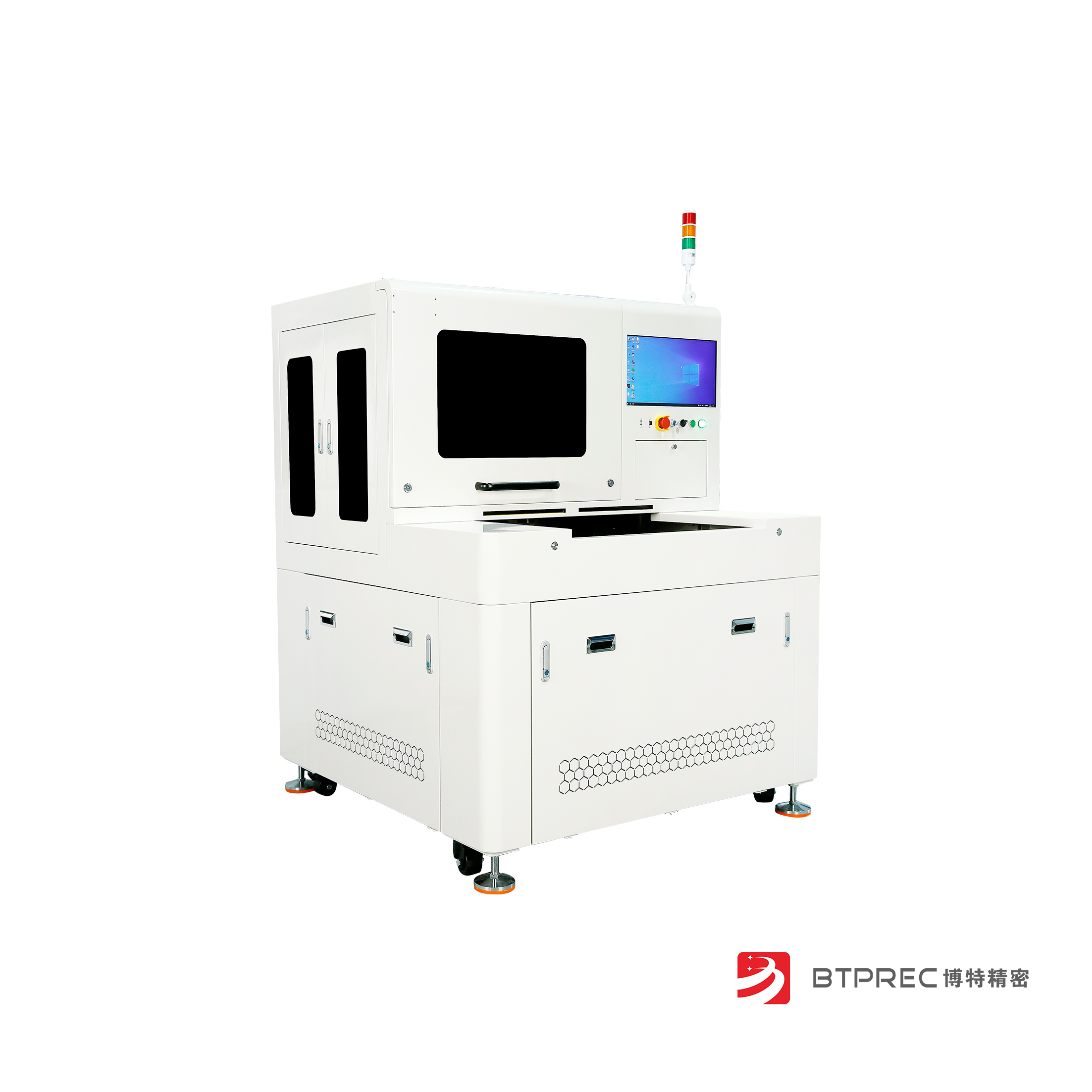

FPC主要由PI基材、铜箔、覆盖膜、胶层等柔性轻薄材料构成，部分产品为多层复合结构，对加工精度、热影响、切口平整度要求极高。博特精密针对FPC柔性材料特性深度优化设备技术体系，旗下H-UV系列、皮秒系列全自动激光膜切机，相较于传统工艺和普通激光设备具备显著的差异化优势，完美适配高端FPC量产加工标准。

其一，超高加工精度，适配微型化制程。博特精密设备搭载高刚性大理石精密平台与直线电机驱动系统，设备重复定位精度可达±1μm，整体切割精度稳定在±0.01mm，开窗位置偏差≤±5μm，深度切割误差控制在±3μm以内。搭配高精度振镜高速飞行切割技术，激光聚焦最小光斑可达10-15μm，可精准完成25μm极薄PI膜、0.1mm超薄覆盖膜的精密加工，能够轻松应对高密度FPC线路、微型焊盘、超细间距等微结构加工场景，彻底杜绝尺寸偏差引发的焊接失效、装配不良等问题。

其二，超低温冷加工，保障板材完整性。博特精密FPC专用激光膜切机采用355nm紫外冷光源与皮秒超快激光双配置，依托低能高频加工原理，实现纯冷加工工艺。非接触式激光束加工无机械挤压、无冲压应力，从根源避免FPC板材变形、翘曲、分层、铜箔脱落等缺陷。同时通过精准的激光功率动态调控技术，将热影响区严格控制在5μm以内，远优于行业普通设备标准，加工切口无碳化、无焦边、无胶体拉丝，最大程度保护FPC内部精密线路与复合胶层结构，适配多层带胶FPC、超薄柔性板材加工。

其三，全自动化作业，高效降本增效。设备集成卷料全自动上下料、智能收卷、高精度自动纠偏、视觉自动对位系统，支持卷对卷、卷对板、单张板多模式加工，可实现24小时不间断稳定量产，持续工作时长远超传统加工设备。配套博特专属FPC智能切割软件，可自动识别板材位置、智能优化切割路径，支持分图加工、阵列批量加工、异形一键成型加工，加工效率较传统机械模切提升5-8倍，较普通激光设备提升30%以上。设备无需模具、无断钻耗材损耗，运行稳定性极强，大幅降低耗材成本、人工干预成本与设备维护成本。

其四，工艺灵活环保，适配多元化需求。博特精密激光膜切机无需定制专用模具，导入CAD、DXF等通用数字文件即可快速切换加工图形，快速适配异形、不规则、多层复合FPC结构加工，大幅缩短新品研发与换型迭代周期。全程无化学药水蚀刻、无粉尘污染，加工切口光滑无毛刺、无需二次打磨清洗，FPC加工良品率稳定维持在99%以上，彻底解决传统工艺良品率低、二次加工繁琐的痛点，完全契合电子制造绿色生产标准。

二、在FPC生产中的核心应用场景

（一）FPC覆盖膜（CVL）精密开窗与切割

覆盖膜是FPC的核心防护材料，起到绝缘、防潮、防氧化、保护线路的作用，需精准开窗暴露焊盘、触点以满足焊接装配需求，是FPC加工的关键工序。博特精密全自动激光膜切机针对FPC覆盖膜加工痛点，采用专属绿光分层切割与紫外无碳化切割复合技术，能量控制精度达±2%，可针对带胶覆盖膜、超薄PI覆盖膜进行精准分层剥离切割，彻底解决传统工艺开窗残留、胶体拉丝、边缘起翘、局部碳化等常见问题。针对曲面FPC、异形结构覆盖膜，设备依托视觉自适应对焦功能，保障板材全域切割精度，开窗后焊盘平整洁净、无胶层残留，极大提升后续贴片、焊接的可靠性，广泛应用于智能手机、智能穿戴设备高端FPC的大批量标准化生产。

（二）FPC外形轮廓与异形裁切

传统冲压工艺加工FPC外形，易出现边角崩裂、板材拉伸变形，且难以加工复杂异形轮廓。博特精密激光膜切机依托柔性化数字编程加工能力，可一次性完成各类常规及异形FPC的外形裁切、边角修边、缺口开槽加工。针对多层复合FPC、软硬结合板、超薄柔性板材，可实现逐层精准切割，精准控制切割深度，有效规避底层基材破损、精密线路受损等问题。设备加工后的FPC边缘平整、无毛刺、无分层、无碳化，尺寸一致性极高，完全满足高端精密电子元器件的严苛装配公差要求，深度适配折叠屏手机、智能手表、VR设备等高端精密FPC产品加工场景。

（三）FPC微孔、微槽精密加工

高密度FPC产品需加工大量微型导通孔、定位孔、散热槽，传统机械钻孔断钻率高达8%，易出现孔位偏移、孔壁粗糙、基材开裂等问题。博特精密全自动激光膜切机凭借超精密激光加工能力，可实现超微细孔、窄槽的一体化成型加工，最小加工孔径可达10μm级，孔壁光滑无残渣、无基材裂纹、无氧化发黑问题。同时支持大批量阵列微孔高速同步加工，孔位精度、尺寸一致性极佳，有效提升FPC线路导通稳定性与产品可靠性，充分满足5G通信、高端工控设备、精密医疗电子FPC的高密度布线加工需求。

（四）FPC辅料与配套膜材加工

在FPC模组组装环节，博特精密激光膜切机可适配全品类FPC配套柔性膜材加工，涵盖FPC补强膜、绝缘保护膜、OCA光学胶、ITO导电膜、屏蔽膜等辅料的精密裁切、开槽、镂空加工。设备支持多层膜材复合同步加工，可精准锁定切割深度，严格杜绝切穿底层功能结构、损伤基材的情况，完美适配FPC模组贴合、屏蔽、绝缘、散热等装配工艺需求，实现FPC主辅材一体化精密加工，简化生产工序、提升整体生产效率。

（五）FPC追溯打标与精密标识

博特精密激光膜切机可集成一体化激光打标模块，无需更换设备即可在FPC板材、覆盖膜表面完成永久性微细打标，可加工高清二维码、条码、型号标识、生产追溯编码。激光打标无油墨污染、无磨损脱落，标识清晰精准，加工过程不损伤FPC基材与表层精密线路，可实现单块FPC全生产流程溯源管控，助力FPC工厂搭建标准化、智能化品质管控体系，适配高端电子制造的溯源管理要求。

三、典型加工工艺方案与技术参数

针对不同厚度、结构的FPC产品，博特精密全自动激光膜切机配备专属差异化工艺方案，形成成熟的标准化精密加工体系。针对25μm-100μm超薄PI覆盖膜，采用355nm紫外冷加工工艺，热影响区≤5μm，实现无碳化、无残留精密开窗切割；针对多层带胶FPC复合板材，采用绿光分层精准切割工艺，逐层均匀剥离，有效规避胶体溢胶、分层脱落、基材损伤等问题；针对大批量标准化FPC产品，启用卷对卷全自动加工模式搭配高速飞行切割技术，大幅提升量产效率与产品一致性。博特精密FPC专用激光膜切机核心参数行业领先，加工幅面可达350*500mm，重复定位精度±1μm，切割精度稳定±0.01mm，完全覆盖民用、工业级、高端精密FPC的生产标准。

四、行业应用价值与发展趋势

在FPC产业升级进程中，全自动激光膜切机彻底解决了传统加工工艺的精度瓶颈、良品率瓶颈与自动化瓶颈。从生产效益来看，设备无人化全自动作业大幅减少人工投入，零模具损耗、低故障运行有效降低生产成本，高良品率减少原材料浪费，助力企业实现降本增效；从产品品质来看，超高精度、无应力加工特性保障了高端FPC的稳定性、可靠性，支撑FPC向微型化、高密度、柔性可折叠方向迭代；从产业发展来看，绿色无耗材的加工模式契合电子制造环保政策，全流程智能化加工适配智能制造、无人化工厂的建设需求。

未来，随着5G、人工智能、可穿戴智能设备、柔性显示、新能源汽车电子等领域的高速发展，FPC的应用场景将持续拓展，结构复杂度与精度要求将不断提升。全自动激光膜切机将朝着超精密皮秒加工、高速大幅面量产、多工艺一体化集成、极低热损伤方向升级，进一步攻克超薄膜材、超微结构、多层复合异形FPC的加工难题。博特精密也将持续深耕FPC精密加工领域，迭代优化激光加工工艺与设备性能，打造更高精度、更高效率、更高稳定性的专用激光膜切设备，持续助力高端FPC智能制造升级，推动国内FPC产业向高端化、国际化迈进。
